电池充放电参数解析

一.涓流充电，恒流充电，恒压充电

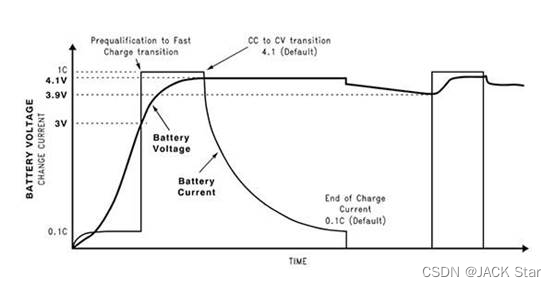

        先放上一个电池充电曲线图：

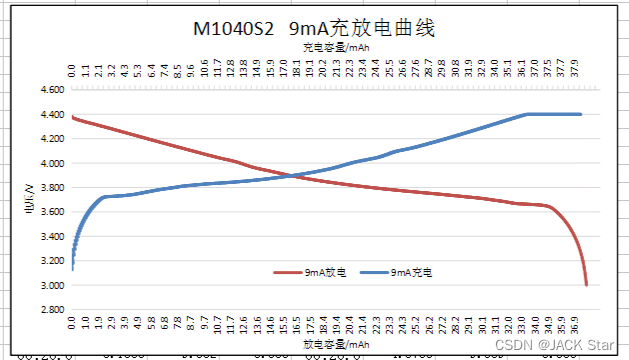

        电池充电时，电池容量与时间的曲线图：

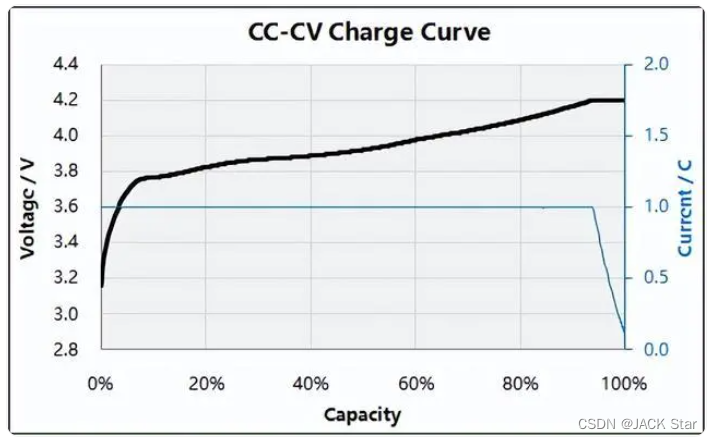

        电池充电时，电池容量与充电电压/充电电流的曲线图：



        涓流充电：

                因为锂电池存在电量过放的可能（过放点一般取3V），被过放的电池存在损坏的可能，所以我们需要用小电流来进行试探电池的是否正常。一段时间后，如果电池电压超过3V，那么我们就认为电池状态为正常，即可进行下一阶段充电，否则就认为电池不正常并放弃充电。如上图2，在电池3V以下，电池以涓流充电形式给电池充电，此时充电电流很小，只有0.1C。当达到3V时，切换成恒流充电模式。

        恒流充电：

                这个比较好理解，也就是以固定的电流给电池充电。如上图3，蓝色曲线在很长一段时间内都是保持1C充电，此时就是恒流充电。

        恒压充电：

                这个也比较好理解，也就是以固定的电压条件，给电池充电。恒压充电有一个特点就是，随着充电电流随时间的增长而不断变小，直到到达0.1C时，或者其他设定值时，截止充电。此时，电池处于慢点状态。

二.mah，ah，Wh

        mah，ah：

                两者是千分之一的换算关系。一般指的就是电池的容量。

        例如27mah，代表此电池在放电电流为27ma情况下能维持1小时完全放电状态。

        例如10Ah， 代表此电池在放电电流为1A情况下能维持10小时完全放电状态。



        Wh:

                电池能量单位，其实也是表示电池容量的另一种方式，一般使用mah，ma单位比较多。

        其两者有换算公式：

                Wh=mAh/1000*V(电压)



三. 0.1C 0.5C 1C 2C，慢充，快充

        0.1C 0.5C 1C 2C：

                C的单位为库伦的意思。C的单位讨论要与电池容量挂钩起来才有意义。

                例如：

                某只电池标称容量1200mAh，0.2C放电电流为240mA（充电时间5h），1C表示1200mA（充电时间1h）。

                某只电池标称容量1000mAh，1C充电电流为1000mA（充电时间1h），0.5C表示500mA（充电时间2h）。

                某只电池标称容量1800mAh，0.5C放电电流为900mA（充电时间2h）。

                对于一个电量为2AH电池，它的1C充放电流，就是2A。

                所以库伦(C) 一般用来表示电池的充放电能力。

        慢充，快充：

                其实也就是不同的库伦值，一般慢充为0.1C，快充则是2C，2.5C甚至更高
