Revit-常见问题汇总

目录

立面视图看不到范围框

楼层平面视图看不到纵横轴网

视图的属性不能进行更改

平面视图中几何图形的可见性

平面视图裁剪区域框的方向不可以旋转

---

---

立面视图看不到范围框

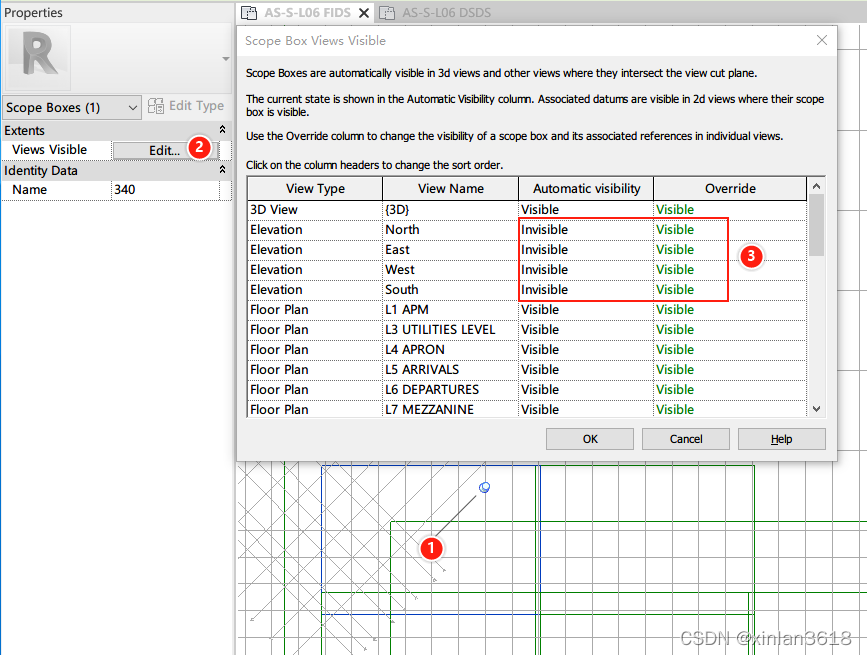

在楼层平面视图中可以看到范围框，在立面视图看不到是因为范围框的默认可视属性在立面是不可视的。

楼层平面视图看不到纵横轴网

纵横轴网在三维坐标系里是有范围的，横轴网需要在东西里面视图内调整轴网的高度与对应的楼层标高相交。纵轴网需要在南北视图内调整轴网的高度与对应的楼层标高相交。

视图的属性不能进行更改

如果视图的属性不能进行更改，应该是该视图应用了视图样板，且视图样板内设置包含了本属性。

平面视图中几何图形的可见性

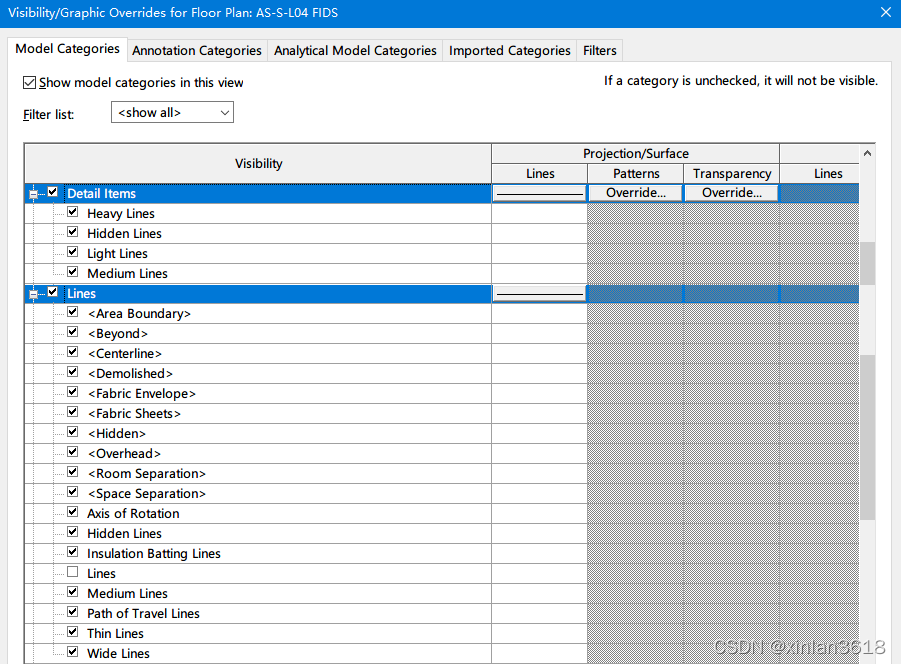

要重点关注Detail Items 和Lines 这种和其他有具体意义的族类别不同的族类别。

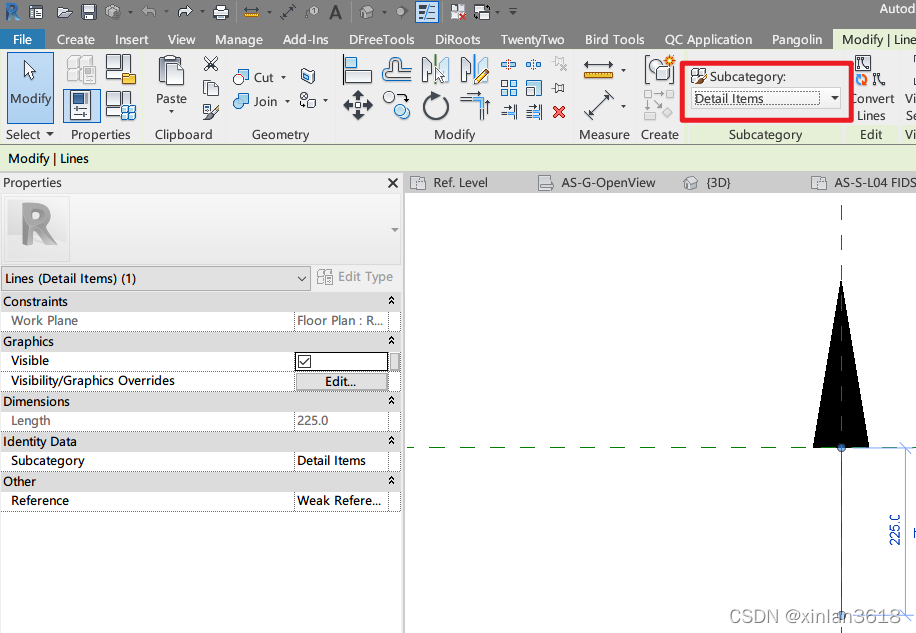

平面途中不显示一部分图元，可能是因为图元指定到了这个组类别下，且这个图类别不可见。

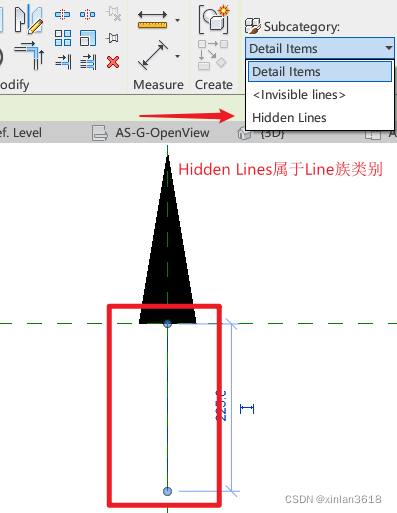

并且以下图元都可以指定给这两个分类。子类别用于控制指定给它的几何图形的线宽、线颜色、线型图案和材质，而与族类别设置无关。 如果将族几何图形的不同部分指定给不同的子类别，可以用不同的线宽、线颜色、线型图案和材质来显示这些部分。



平面视图裁剪区域框的方向不可以旋转

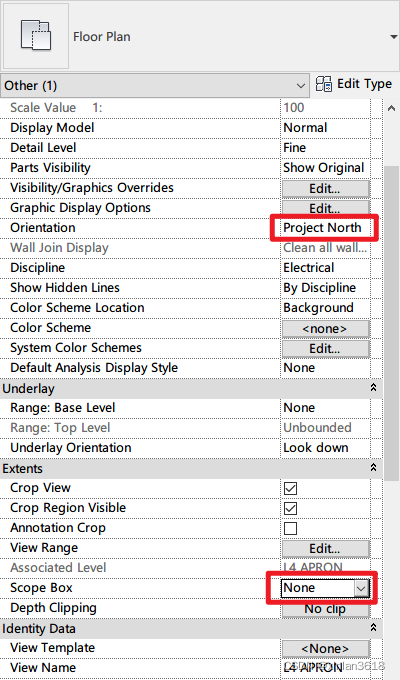

当指定了范围框后，方向一栏将会成By Scope Box，且为灰显。虽然可以进行旋转操作，但是仅会在平面图中因为旋转移动到别的位置，方向并不会改变。
