不积跬步，无以至千里；不积小流，无以成江海。
大家好，我是闲鹤，微信：xxh_1459，十多年开发、架构经验，先后在华为、迅雷服役过，也在高校从事教学3年；目前已创业了7年多，主要从事物联网/车联网相关领域和业务。
喜欢交友、骑行、写毛笔字、弹吉他、玩硬件和写代码。

很不经意之间，从事车联网开发已将近6年多，这一路走过来，物联网终端数由原来的几万，到目前的近100万；框架经历了好几次的重构和调整，到目前基本处于稳定状态；近期我会总结这几年在工作、技术、框架、管理等方面的一些个人理解，一方面是自己的一些深度思考、反思，另一方面可以和大家进行沟通和学习。

万丈高楼平地起，架构框架先跃出。
我大致整理了一个提纲，这篇我主要描述物联网/车联网架构，只有架构清晰了，你所要承载的终端数和业务逻辑，以及未来的扩展，就相对容易了。

在做任何事之前，先要弄清楚这个事的需求是什么，这个事的特点什么，欲达到什么效果，未来几年后可能的方向（扩展性）。所以在首次接触这个项目的时候，就花了比较多的时间做调研。
需求：实现将车联网终端设备进行入网，可以进行远程监控和控制。
特点：

效果：系统的稳定性。系统是否稳定直接关系到用户的体验，以及直接影响到产品在市场中的竞争力，所以稳定是物联网系统的基石。
稳定的表现：

简而言之，就是系统能快速的处理数据和能快速、方便的进行横向扩展。

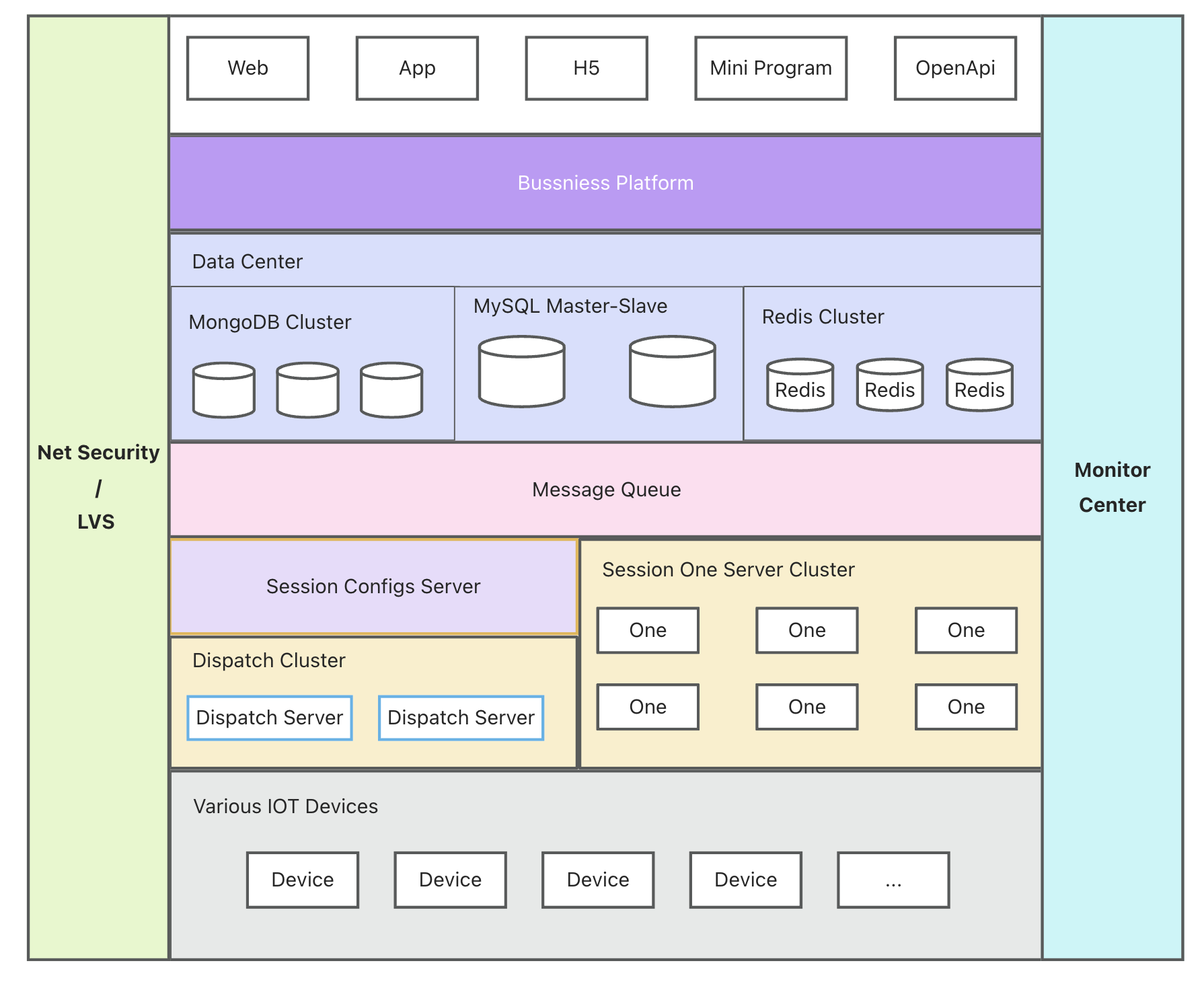

需求和目标确定后，就是框架的设计了，如下面框架图：

因为之前在华为和迅雷工作时，主要是做高并发网络框架搭建工作，负责华为无线终端和迅雷用户的网络接入，同时在教学的3年空闲时间内，阅读了大量的TCP/IP协议族等相关理论书籍并把书籍中的理论尽量进行了代码的实践(相关文章可参考往期文章)，所以在设计物联网框架时，之前的一些工作经验恰好就起到作用了。

这套物联网系统，当时我取名为 One ，寓意为：

每一层都是一个分布式聚群，都能横向扩展。

Session Configs Server：他在整个的 One 服务中起着注册-发现的作用：
- 每一个活跃的 One 都会向他进行服务注册，每一个无法服务的 One 都会剔除配置群；
- 为 Dispatch 提供了活跃 One 的数据
Dispatch Server：根据 Session Configs Server 的数据，返回给 Device 合适的 One Server。

Session Configs Server 和 Dispatch Server 共同构建了类似 nginx 的负载均衡功能。

One Server: 负责与 Device 进行通讯，TCP 长链。可以是一个分布式群，每一个单体服务都是相对独立的，可以动态的进行增加和剔除，不需要做任何的配置。One Server 对 Device 提交的数据根据协议进行解析，对下行的数据进行封包下发。
Message Queue：消息队列，对 One 上行数据与存储进行异步隔离，将数据的解析和存储进行解耦。
Data Center：数据存储这块，目前我们根据数据的使用场景、紧急程度，使用了不同的存储方案，比如：MySQL、MongoDB、Redis 等
Business Sever：负责业务处理
业务层的LVS，期初是用nginx实现的，后期接触到了阿里云的 SLB，就转用了阿里云的 SLB。
Monitor Center：是对所有服务异常的监控，这类监控包含：
- 服务器硬件资源的监控：内存、CPU、磁盘、负载等
- 每个服务节点的监控：One、Redis、MySQL、RabbitMQ、MongoDB、业务服务的异常日志分析等

监控服务收到异常数据后，立马通过微信公众号把告警通知给相关负责人。

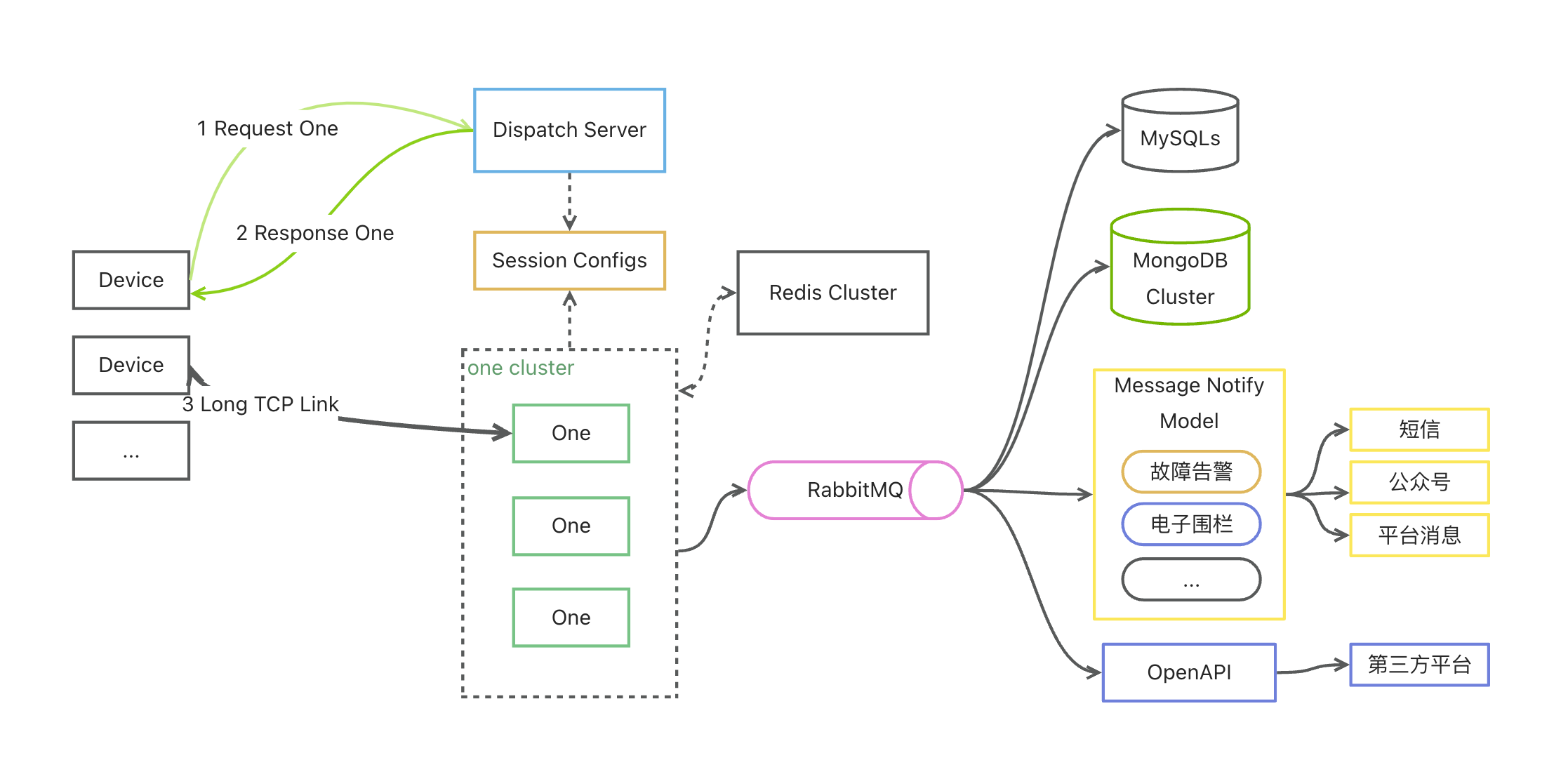

各层的数据流如下图：

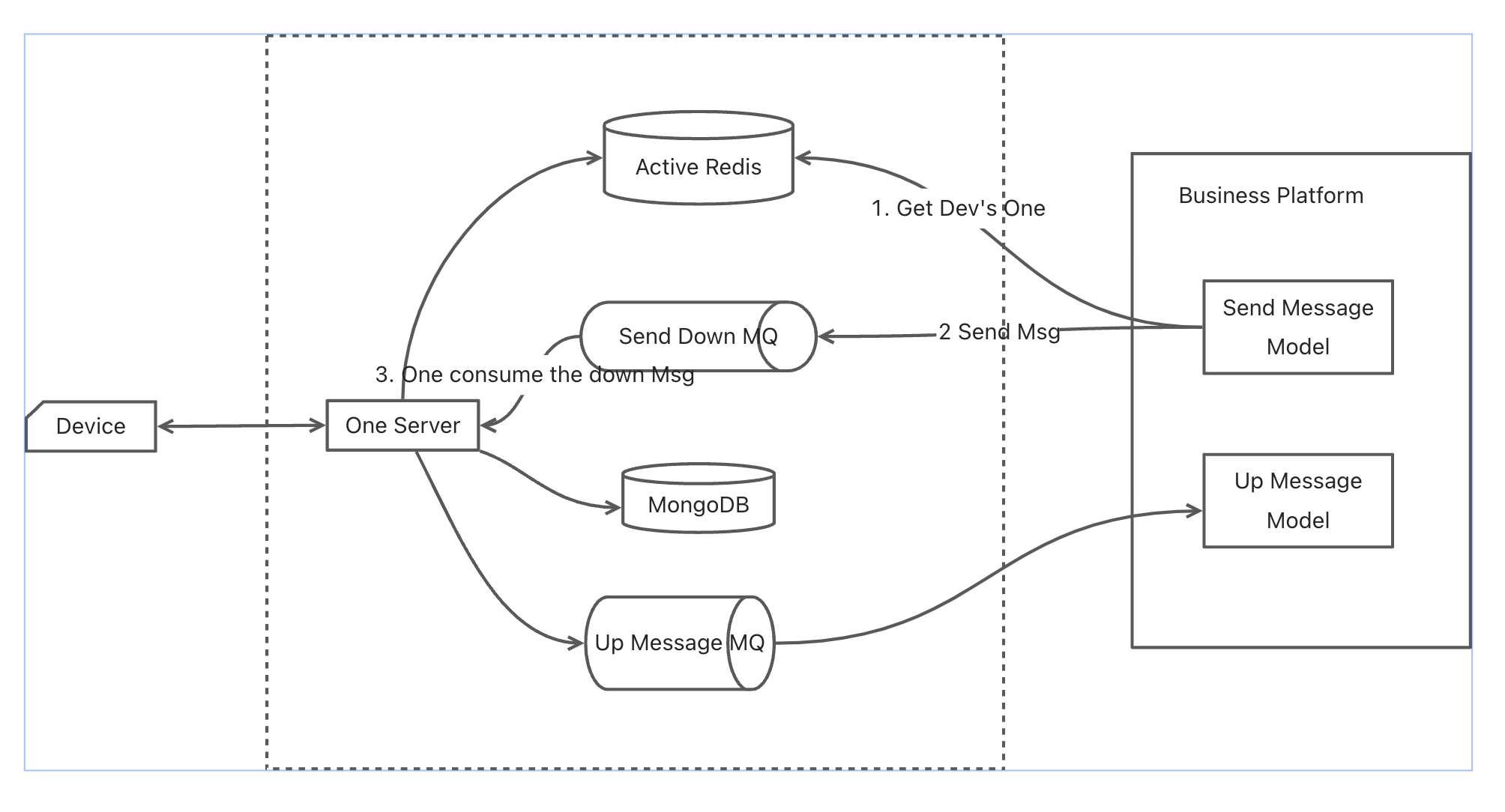

上面的框架图和数据流图都是包含有集群、多实体的，单实体的One如下：

在设计这套框架，以及在框架的前期实践时，有这么几个难点：

单机接入设备上限，如果达到了单机的上限，如何进行无感的增加新机器。
高峰期的流量相当的大，在成本有限的情况下，如何处理高峰期的流量。
数据的处理与 One Server 如何解耦。因为一旦数据量大、并发高的情况下，数据的落盘处理耗时是远远大于数据的接入的，如果是同步执行的话，One Server 必定会导致被“拖死”。
大数据的存储，我们目前同时在线的设备终端有30w，一天产生的数据有2T，如何对这些大数据进行存储和读取在当时也是一个非常头痛的问题。相关内容可看往期文章:

以上问题在大的方向上得以解决的话，基本上能在百万级别的IOT设备接入是没问题的，数据存储能处理好的话，基本就是可以做到横向扩展，通过增加机器的方式来支持接入更多的IOT设备了。
至此，这篇文章就结束了，如有想再深度了解的，欢迎进行留言沟通。
