麦克风前置放大器

此页面提供可用于创建麦克风阵列的麦克风前置放大器的详细信息。放大器设计为与麦克风封壳一起定位，并将长电缆线路连接到记录或ADC设备。该放大器专为语音捕获应用而设计，但通过调整某些滤波器元件值，可用于更宽的频率范围。

• 概观
• 设计和原理图
• 组件清单
• 印刷电路板
• 性能



非常感谢Knowles技术支持，他们非常乐于提供有关麦克风胶囊的信息。

---

概观

前置放大器设计用于微型驻极体电容式麦克风胶囊，特别是Knowles EK-23132 全向胶囊。胶囊和前置放大器板如下所示。目的是生产一块小板，以简化麦克风阵列的创建。最终尺寸为42mm x 20mm x 16mm。它采用+ 20V单电源供电，具有平衡输出，可在线路电平下驱动长电缆。

下面的左侧图片显示了胶囊的内部接线。FET和电阻形成一个分压器，从中得到输出。当麦克风的振膜移动时，FET的电阻也随之改变，因此输出也是如此。也可以通过连接外部电阻来创建平衡输出，如右下图所示。此附加电阻应与胶囊的内部电阻具有相同的值。此配置应提供改善的电源噪声抑制，因为任何电源噪声对于两个输出都是通用的。请注意，由于潜在的分压器，拒绝不是100％，不同比例的电源噪声将转移到输出。

标准接线配置

平衡布线配置

考虑到麦克风阵列波束成形，放大器的平衡线路电平输出可与Alesis HD-24和Focusrite Saffire Pro 10 I / O配合使用。

Alesis ADAT HD-24

Focusrite Saffire Pro 10 I / O.

---

设计和原理图

可以使用下面的链接下载完整的前置放大器原理图。

前置放大器原理图，Eagle PCB

前置放大器原理图，PDF

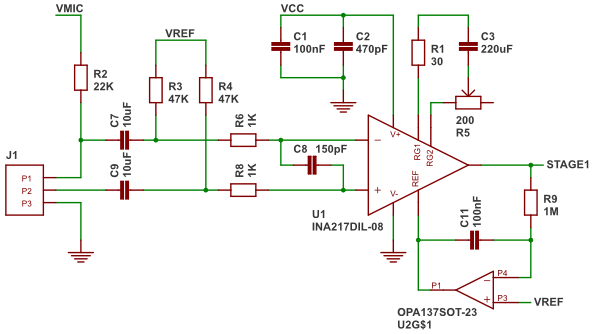

输入阶段

主放大级使用 INA217进行，INA217是一种高质量低噪声，低失真音频仪表放大器。基于OPA137的有源伺服电路 用于将放大器的输出偏置到电源轨之间的中间位置。

输入耦合高通滤波器

增益设置高通滤波器

伺服低通滤波器

注：低通输入滤波器级的1kΩ电阻和150pF电容值通过反复试验确定。

第1阶段 - 主要扩增阶段

输出阶段

第二阶段是低通滤波器，后面是线路驱动器。输出级使用 DRV135音频平衡线驱动器。输出可以配置为两种模式之一。输出可以直接从DRV135获得，也可以通过输出DC阻塞电容获取。如下面的PCB所示，选择是通过简单的焊桥实现的。

中段低通滤波器

输出交流耦合高通滤波器（假设10kΩ负载）

第2阶段 - 平衡电缆驱动器

监管机构

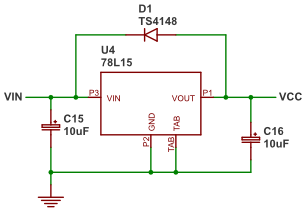

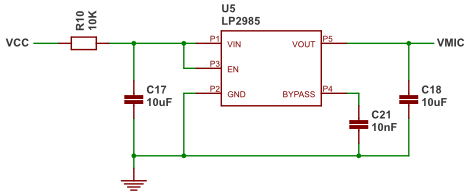

前置放大器使用两个LDO电压调节器。主板电压为15V，由78L15产生 。麦克风外壳有自己的低噪声稳压器LP2985-50，输出为5.0V。为了帮助消除麦克风电源的噪声，在主板电源和麦克风电源稳压器之间使用低通滤波器。

麦克风电源调节器低通滤波器

主供电调节器

麦克风供应调节器

参考电压

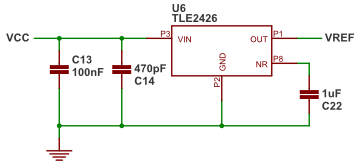

由于前置放大器使用单电源电压工作，因此需要中间电源参考电压来偏置音频信号。这是使用精密导轨分离器TLE2426生成的。使用具有额外降噪功能的8pin版本。

中间电源参考电压

杂项

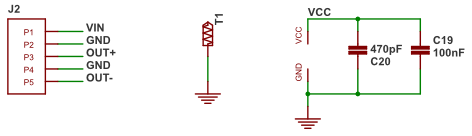

最后的部件是电路板连接器，接地探头连接点和OPA137的一些去耦/旁路电容器。

连接器和OPA137旁路/去耦电容器

连接

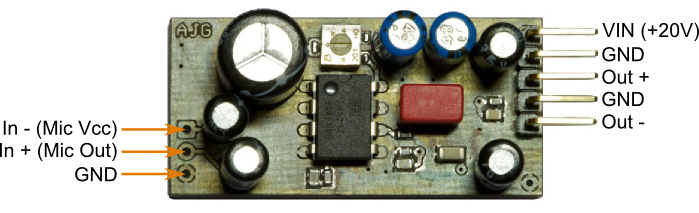

电路板的连接如下所示。

转存失败重新上传取消

前置放大器板连接

---

组件清单

以下是构建前置放大器所需的部件列表。所有部件均可从Farnell获得。

集成电路
PCB编号	值	法内尔代码	规格	笔记
U1	INA217	121-2423	仪表放大器，PDIP8	第1阶段放大器。差分输入
U2	OPA137	156-4895	FET输入运算放大器	主动伺服偏置
U3	DRV135	121-2389	音频运算放大器	第2阶段放大器。差分输出
U4	78L15	164-8661	15.0V LDO稳压器	主供应调节器
U5	LP2985-50	977-8292	5.0V LDO稳压器	麦克风供应调节器
U6	TLE2426	845-4809	虚拟地面参考	中间供应参考
电容器
PCB编号	值	法内尔代码	规格	笔记
C8	150pF的	969-5133	PPS 0803,50V	输入级低通滤波器
C2，C5，C14，C20	470pF的	880-9904	陶瓷0603，C0G，50V	IC旁路/去耦电容
C10	CRES为6.8nF	100-5989	聚丙烯，63V	中段低通滤波器
C21	10nF的	175-9022	陶瓷0603，X7R，25V	麦克风调节器旁路盖
C1，C4，C11，C13，C19	100nF的	940-6387	陶瓷0805，X7R，50V	IC旁路/去耦电容和伺服偏置滤波器
C22	1uF的	175-9454	陶瓷1206，X7R，50V	参考IC降噪
C17，C18	10uF的	161-1967	陶瓷1206，Y5V，35V	麦克风供应调节器
C15，C16	10uF的，	286-606	铝电解电容，63V，±20％	主板供应调节器
C6，C7，C9，C12	10uF的	123-6669	铝电解，非极性，35V，±20％	输入和输出交流耦合。
C3	的220uF	123-6663	铝电解，非极性，16V，±20％	增益级DC去耦。
电阻器
PCB编号	值	法内尔代码	规格	笔记
R1	30Ω	933-3029	0805,0.1W，1％	最大增益限制电阻
R5	200Ω	168-9908	4mm修剪器	获得控制权
R6，R7，R8	1KΩ	146-9740	0603,0.1W，1％	输入和中段低通滤波器
R10	10KΩ	146-9856	0805,0.125W，1％	麦克风稳压器低通滤波器
R2	22KΩ	146-9896	0805,0.125W，1％	麦克风胶囊系列电阻器
R3，R4	47KΩ	169-2459	0603,0.063W，1％	输入级偏置
R9	1MΩ	933-2413	0805,0.1W，1％	伺服偏置滤波器
分离
PCB编号	值	法内尔代码	规格	笔记
D1	TD4148	815-0206	0805,0.5A	主电源稳压器保护
M1	EK23132	130-0693	全向驻极体话筒头
连接器和开关
PCB编号	值	法内尔代码	规格	笔记
J1	1×3	341-8297	直3路头，0.1“间距	输入连接器
J2	1×5	159-3429	直角5路割台，0.1“间距	供应和输出连接器

---

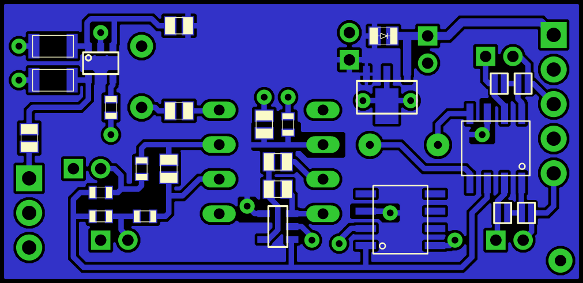

印刷电路板

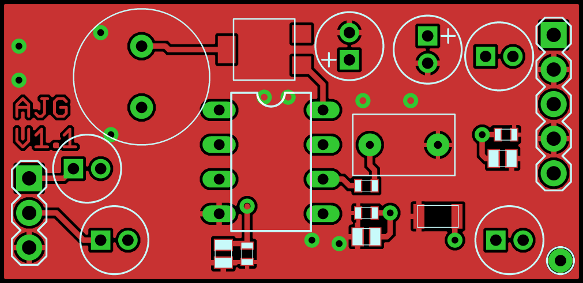

可以使用以下链接下载完整的前置放大器板布局。

前置放大器板布局，Eagle PCB

---

频率响应

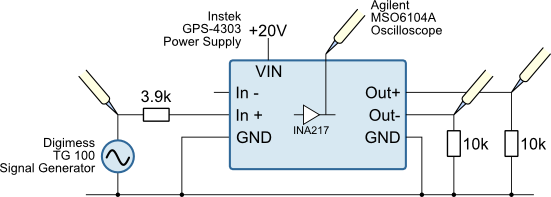

下面显示的设置用于分析前置放大器的性能。

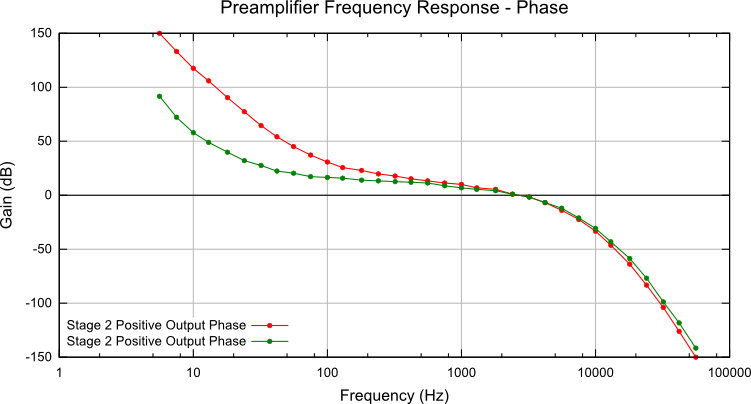

下面是前置放大器的增益和相位响应图。
