飞思卡尔i.MX 6Quad Android 4.2.2的LVDS屏幕驱动移植

1      概述

平台：freescale i.MX 6Quad 4核开发板MCIMX6Q-SDB（不带屏幕）

操作系统：Android 4.2.2_1

内核：3.0.35

显示屏：LG的LP101WX1-SLN2

显示屏参数：分辨率1280*800，色彩18位，色彩数262K，时钟频率69.3M Hz

接口：LVDS0



2      移植步骤

2.1    硬件连接

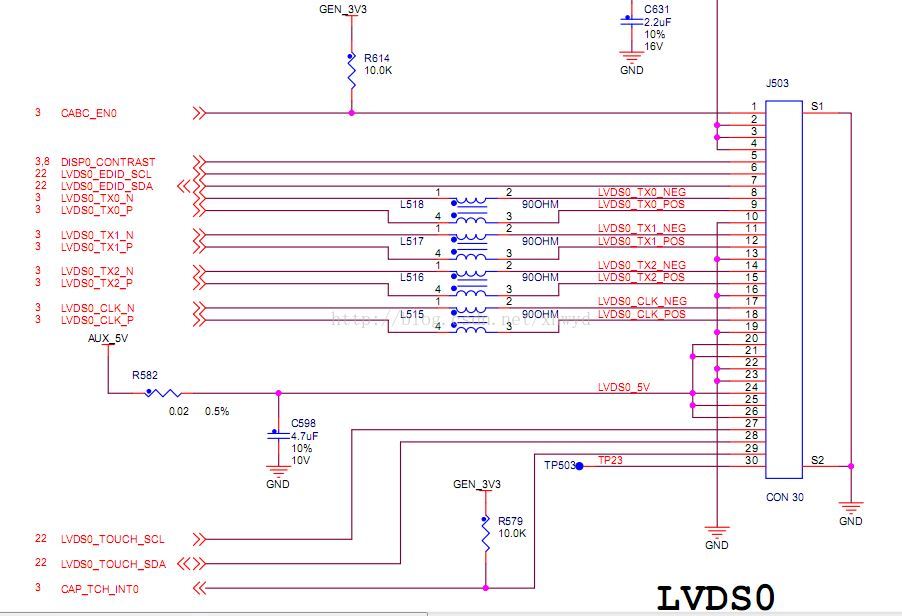

显示屏通过LVDS0接口与开发板连接，开发板提供的LVDS0接口如下：

如上图所示，LVDS0接口共有33Pin，包括：

1）  使能脚CABC_EN0，亮度调节DSP0_CONTRAST

2）  一组I2C Pin6~7

3）  三组数据线Pin8~Pin15，一组时钟线Pin17~18

4）  电源、地等

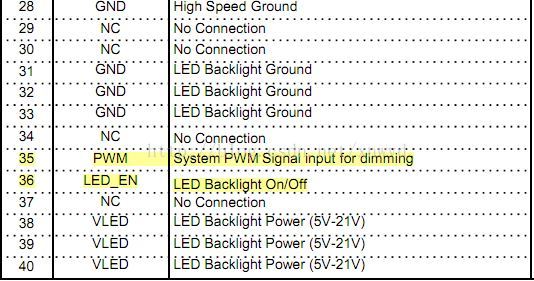

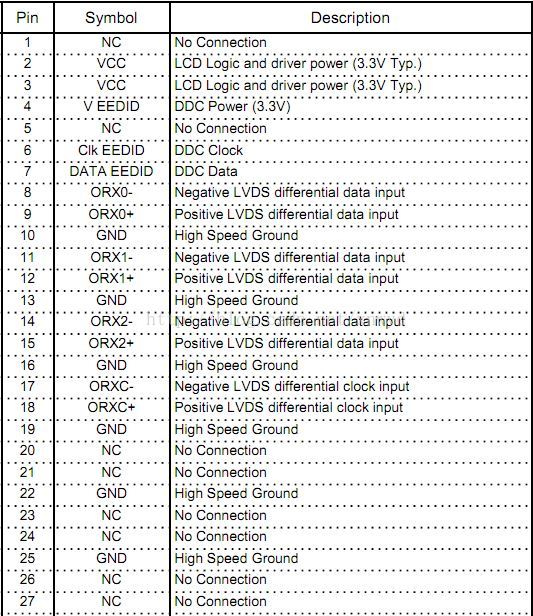

显示屏LP101WX1的硬件接口如下：



如上图，显示屏提供的LVDS接口共有40Pin，包括3组数据线，1组时钟线，PWM脚和LED_EN脚等。它与开发板的连接方式如下：

1）  把LP101WX0的3组时钟线和1组时钟线对应连接到开发板的LVDS0接口上：



ORX0-    =>   LVDS0_TX0_N

ORX0+   =>   LVDS0_TX0_P
