HCL华三模拟器静态路由实验

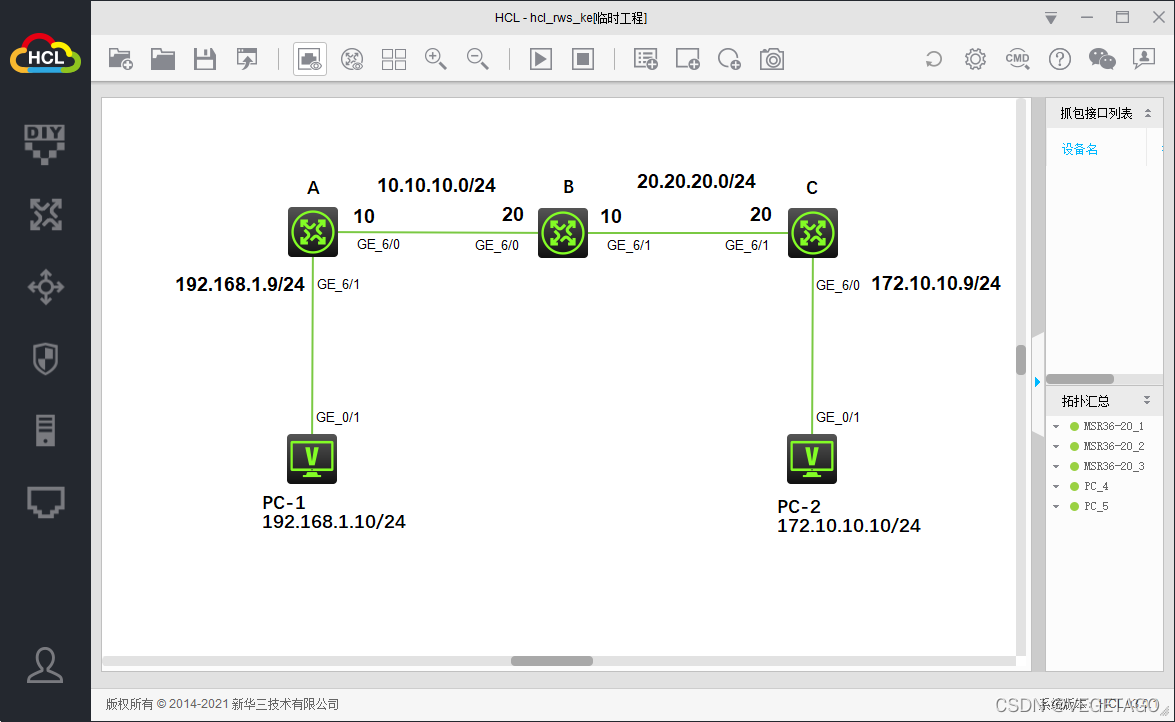

拓扑如下：

 实验目的：通过给A、B、C三台路由器配置静态路由，使PC1可以ping通PC2。

 实验环境：Windows10 (21H1），HCL（V3.0.1）

实验步骤：

        1、如图，先在HCL模拟器中拖放各个设备，并为各个接口配置好相应的IP地址、掩码等。

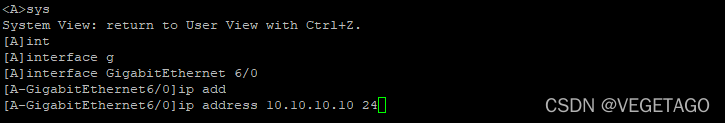

例如给A路由器G6/0（根据实际实验拓扑选择接口）配置路由器和PC接口IP地址：

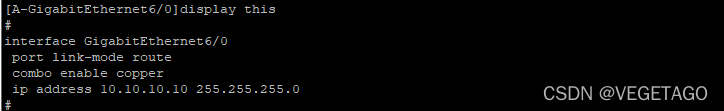

 命令输入完成后回车，使用“display this”命令查看一下当前接口配置：

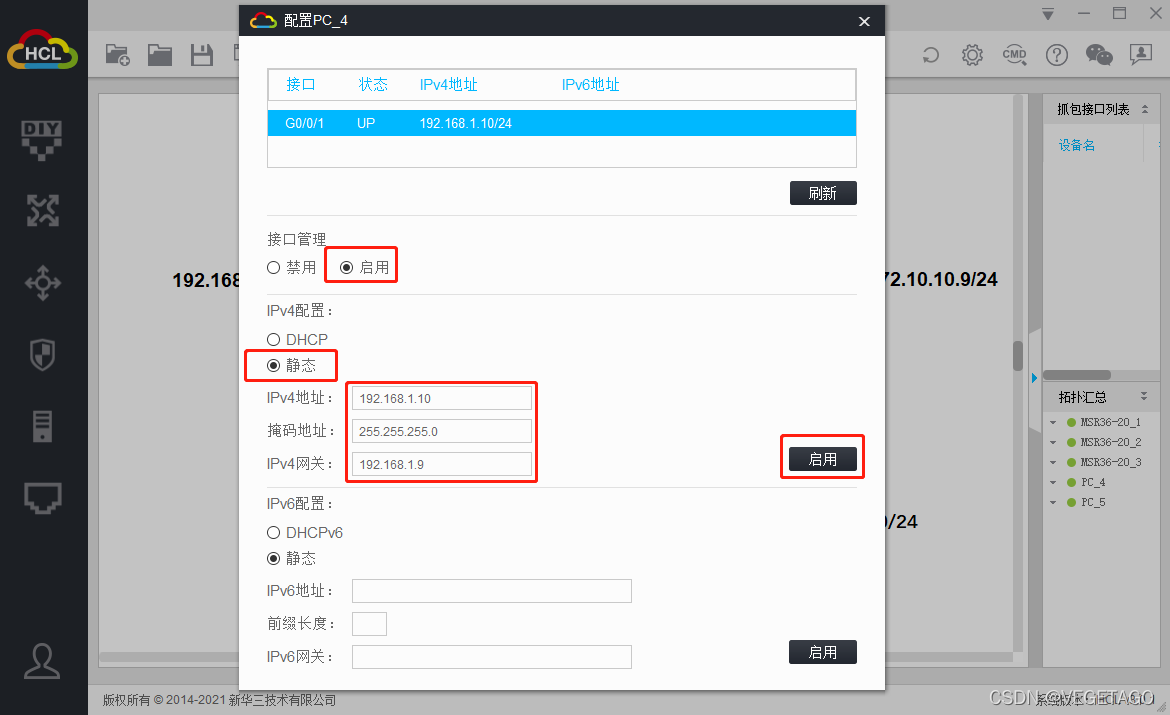

PC接口IP地址配置：

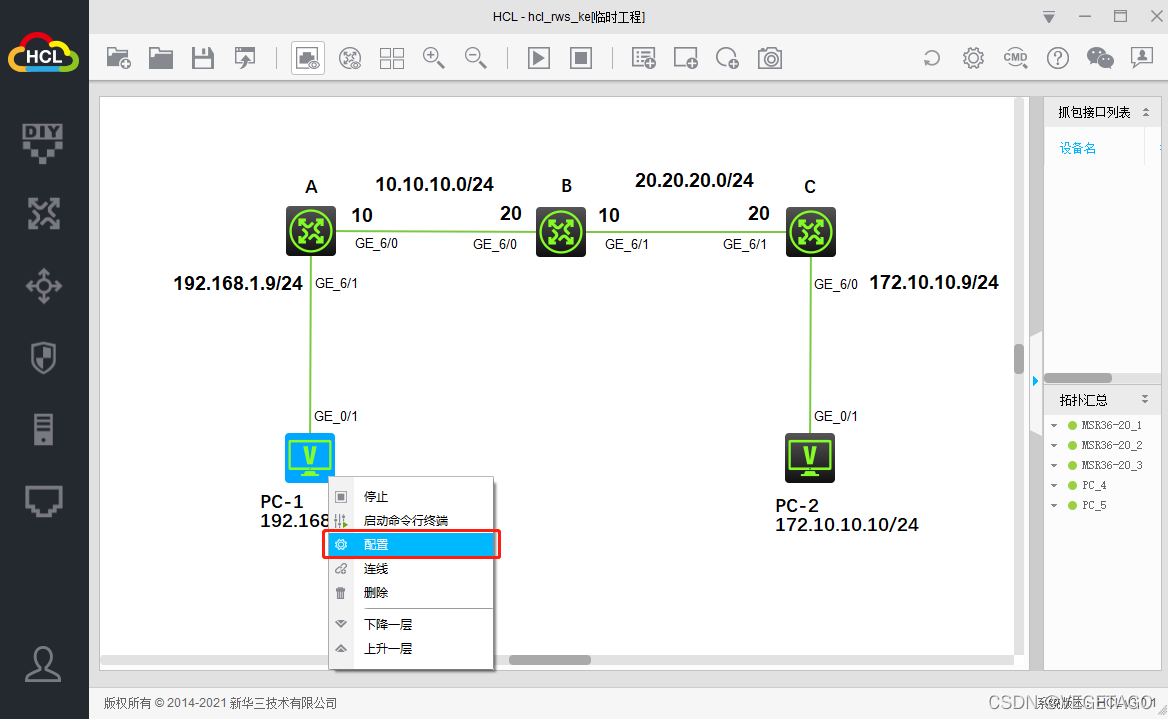

在PC图标上右击选择“配置”

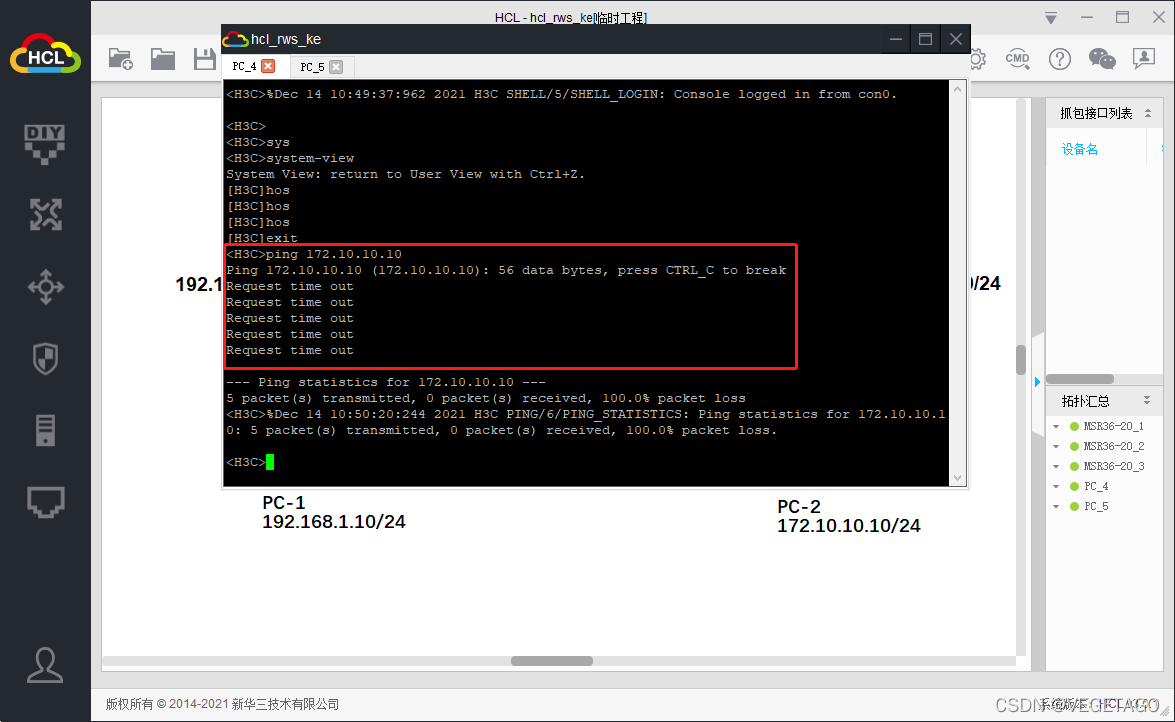

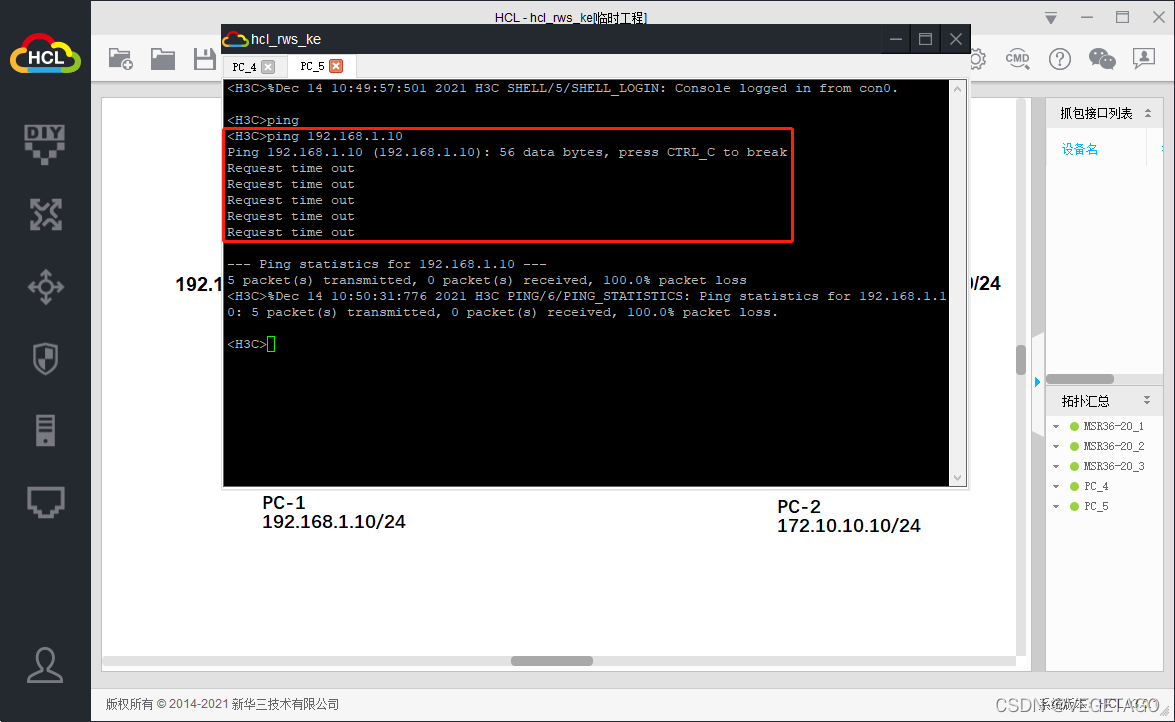

         其他设备接口的地址也同上方式配置，不再举例。所有接口配置完成后，测试PC1 与 PC2的网络是否能通，如下图可见，此时两台PC是不通的。



 2、配置静态路由：

        A路由器（仅需要一条）：

ip route-static 0.0.0.0 0.0.0.0 10.10.10.20

        解析：A路由器G6/1口与PC1直连，且与PC1的IP是同段，属直连路由，本身就是互通的，G6/0与B路由器G6/0也同理，本身互通，但A路由器与B路由器的G6/1口的地址不属于直连路由，即A不知道到B另一侧的路由，则PC1--A--B左侧接口这三段在没写静态路由的前提下都是通的，但到B右侧就不通了，所以A路由器只能将未知的路由器全部丢给B左侧接口，即10.10.10.20接口（0.0.0.0 0.0.0.0代表其他所有IP，未知的地址方向）。

         B路由器（需要两条）：

 ip route-static 172.10.10.0 24 20.20.20.20
 ip route-static 192.168.1.0 24 10.10.10.10

解析：B路由器此时在A、C中间，则它需要写到左右两台路由器下面的网络即192和172两端的路由往哪里丢，去往192方向的数据，丢给A路由器，即与A与B直连的接口（A的G6/0,IP地址：10.10.10.10)，也叫下一跳地址（方向），而去往172方向的数据，丢给C路由器，即C左侧接口G6/1，IP地址为20.20.20.20的口。

         C路由器（需要一条）：

ip route-static 0.0.0.0 0.0.0.0 20.20.20.10

解析：和A路由器一样，它与PC2本身已互通，只需要将其他（去往未知的数据包）丢给下一跳（B路由的右侧接口，即G6/1）即可。

        此时PC1在ping PC2的时候数据包中是带有172那个IP地址的，到达A路由器，A不知道172是去哪的，就会丢给下一跳B，B的路由表里写了172开头的IP是抛给下一跳C的，而C路由器是与PC2直连，所以此时PC1数据包是可以到达PC2了，相反也一样，PC2去往192的数据包到了C，C不知道该数据包去往何方，则抛给下一跳B，B中写了192是抛给吓一跳A，A与PC1直连，则此时两台PC理论上已可以互通。

 3、测试两台PC互相ping能否ping通

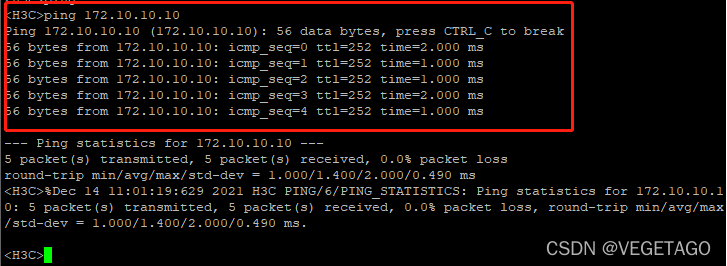

        PC1 ping PC2 ，可以ping通。

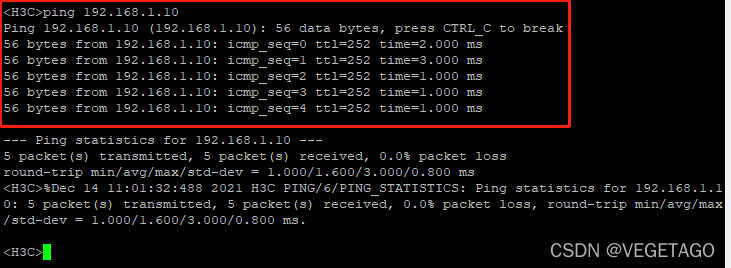

 PC2 ping PC1 ，可以ping通。

 至此，H3C设备的静态路由实验完毕，实验成功。
