三.固态激光雷达–扫地机的避障单线激光测距模块的cmos sensor dvp 接口知识

文章目录

3.1 什么是DVP

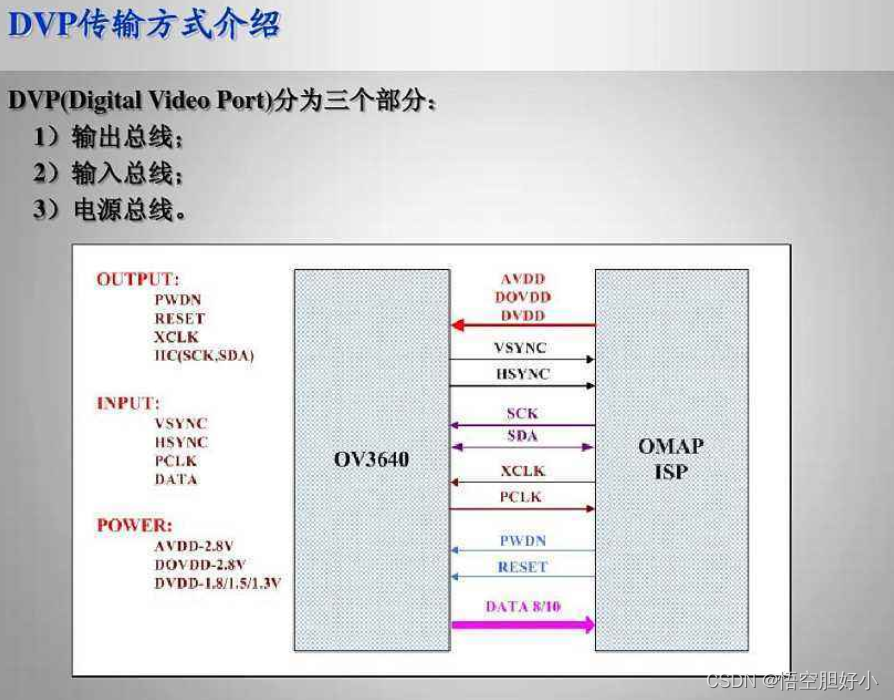

DVP（Digital Video Port） 是传统的sensor输出接口，采用并行输出方式，d数据位宽有8bit、10bit、12bit、16bit，是CMOS电平信号（重点是非差分信号），PCLK最大速率为96MHz，接口如下图：

在这里插入图片描述

PCLK：pixel clock ,像素时钟，每个时钟对应一个像素数据；
HSYNC：horizonal synchronization，行同步信号
VSYNC：vertical synchronization，帧同步信号；
DATA：像素数据，视频数据，具体位宽要看ISP是否支持；
XCLK：或者MCLK，ISP芯片输出给驱动sensor的时钟；
SCL，SDA&#
