1.前言

Vivado软件自带的编辑器超级难用，代码高亮对比不明显，而且白色背景看久了眼睛痛。为了写代码时有更加舒适的体验，可以找自己喜欢的编辑器进行替换。之前是用的VsCode，但是有时候VsCode会莫名其妙占用内存，非常的卡，后来改用Notepad++，简洁舒适，没有那些乱七八糟的玩意，也不卡。

2.Vivado关联外部编辑器步骤

可以通过下面的方法步骤关联使用Notepad++编辑器（或其他编辑器）进行代码的编辑。下面以关联Notepad++编辑器为例对关联的步骤进行说明。

1.点击设置

点图中的两处都可以。

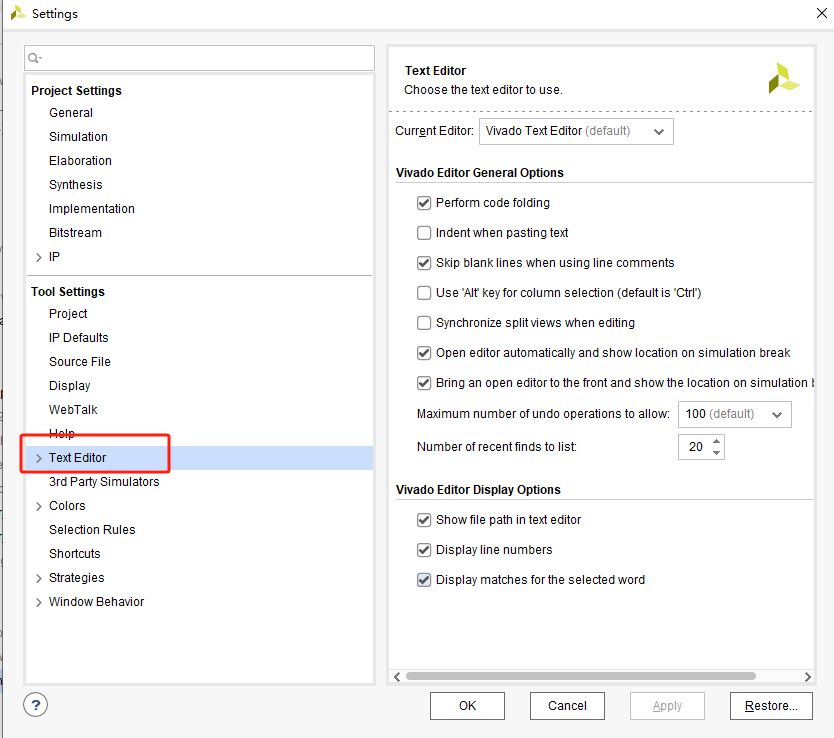

2.点击Text Editor

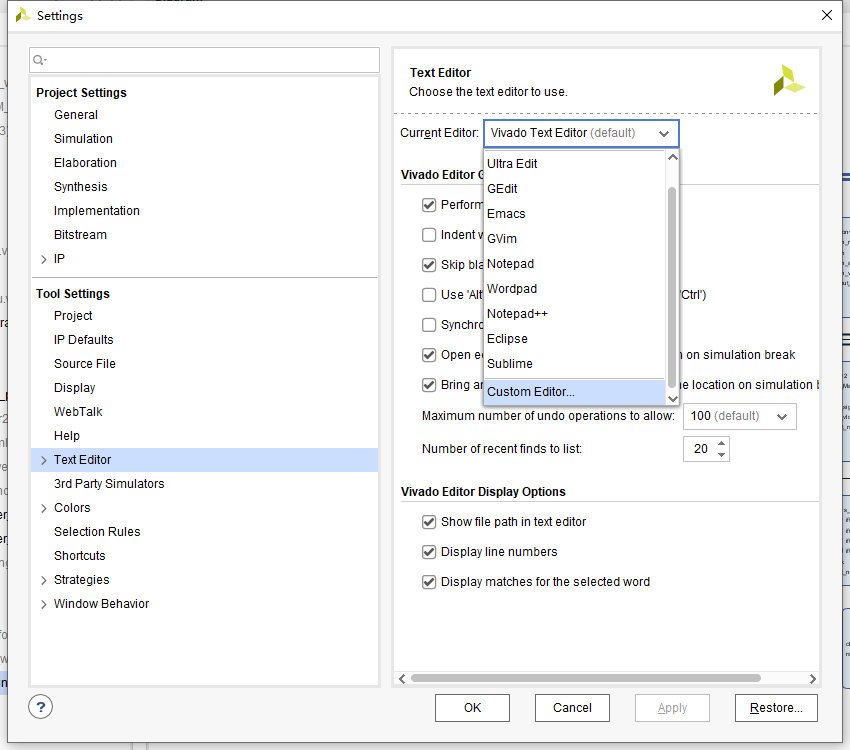

3.下拉Current Editor选择Custom Editor

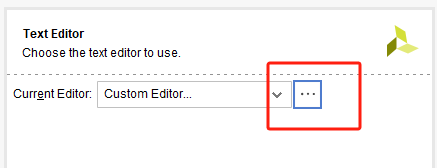

4.点击后面的三个点…

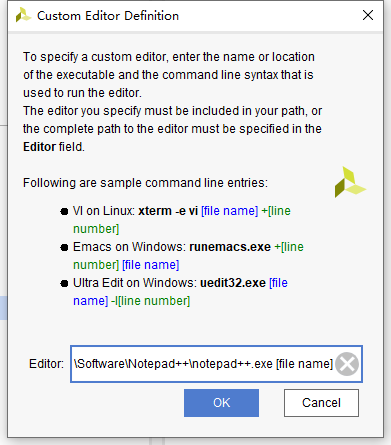

5.在框里面输入如下命令

D:\Software\Notepad++\notepad++.exe [file name]

其中命令前半部分为外联编辑器的路径，然后空格，[file name]

之后点击确定，即可。

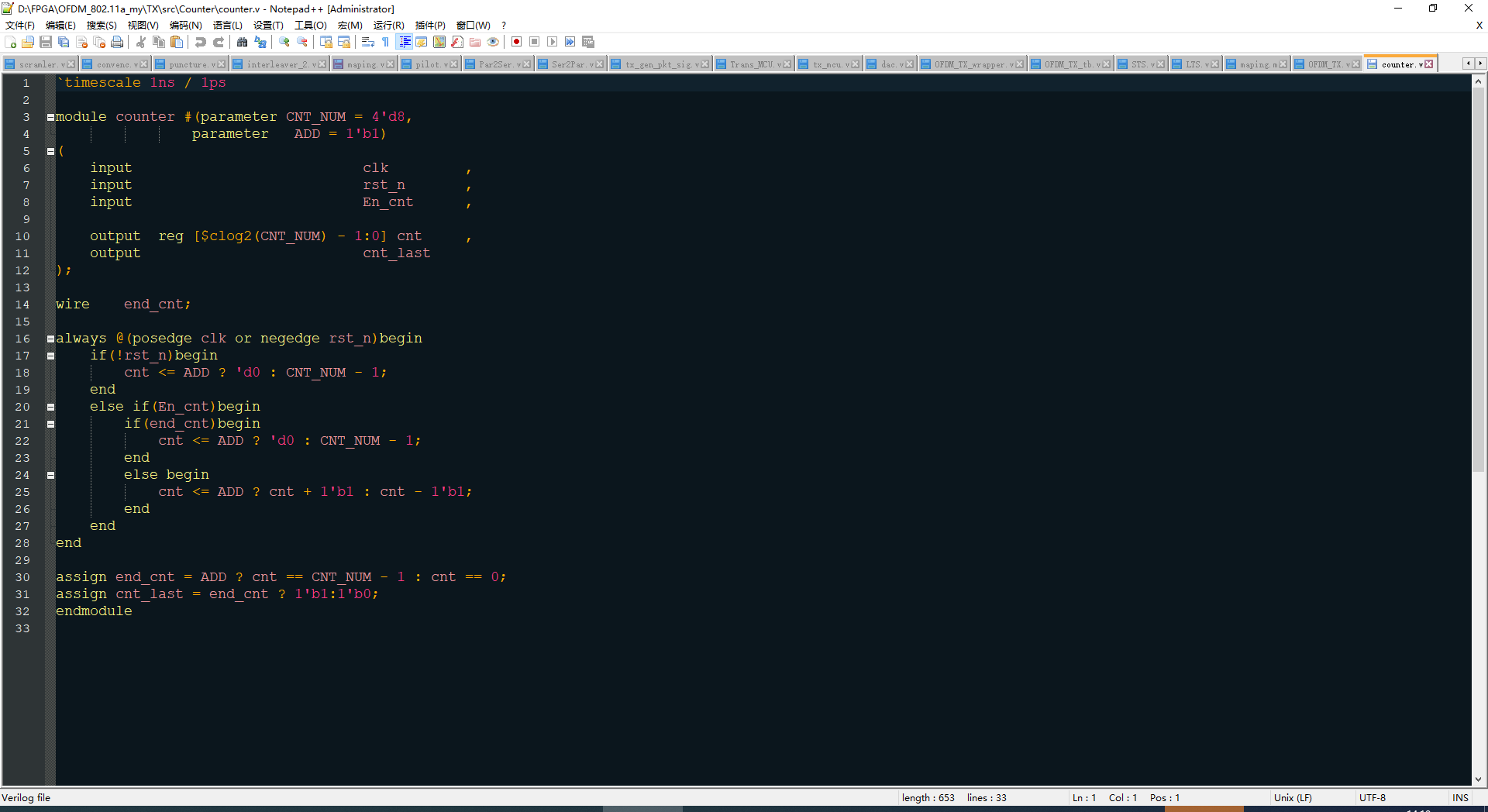

6.双击Design Sources里面想要打开的代码，会自动使用Notepad++进行打开

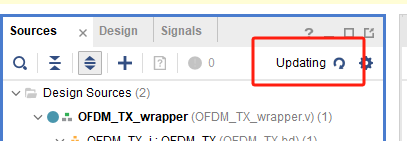

7.编辑完代码之后，点击保存，vivado那边就会进行更新

8.如果有语法错误

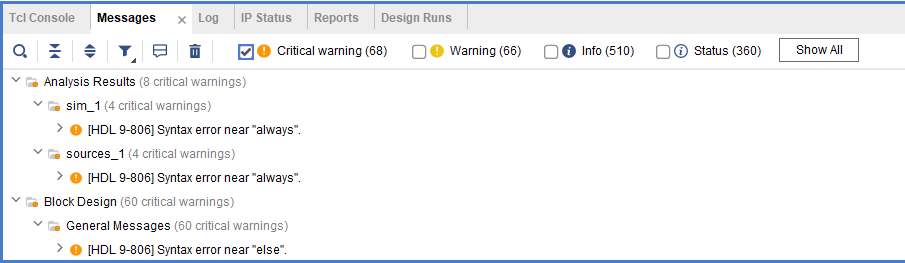

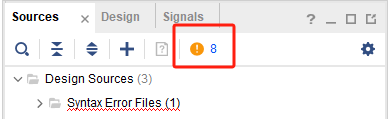

点击黄色感叹号，在下方Messages窗口可以看到报错信息

3.Notepad++的一些便捷操作

1. 在进行写代码的时候，可以进行代码自动补全，省时省力

按下Tab即可完成parameter的自动补全，如果要打posedge，可以再多打一个字母o，或者通过键盘方向键选中，然后Tab补全。

2. 例化模块便捷操作

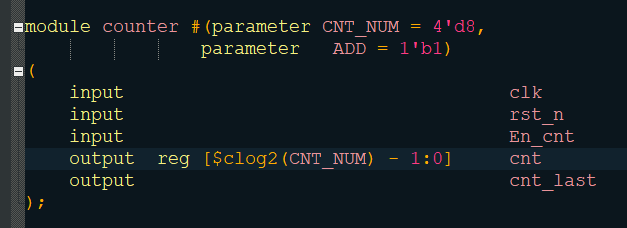

比如我要例化下面这个模块：

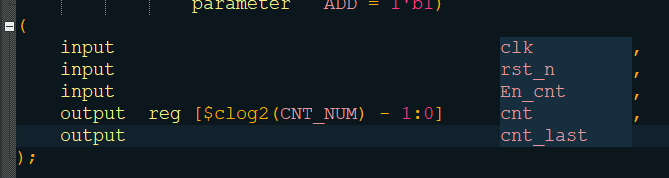

按住Alt，可以竖着将端口名进行选中，然后复制

以此炮制，可以实现竖着加点,加括号，加逗号，例化一气呵成！

3. 可以更改你喜欢的主题颜色

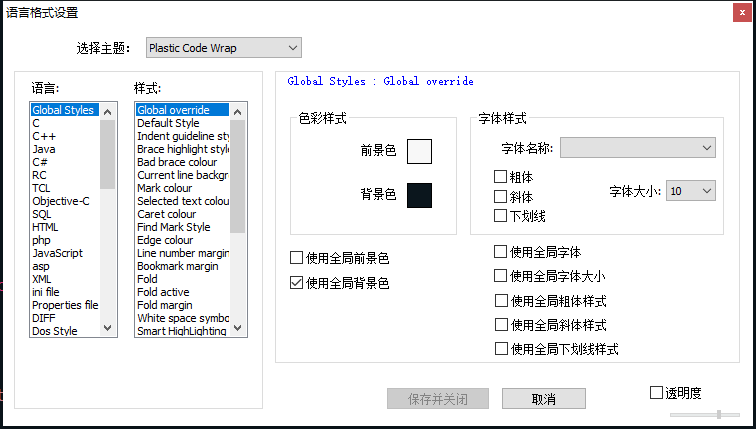

点击设置，语言格式设置：

一般设置深色，没那么伤眼睛
