记一种西门子SCL倒计时程序

程序概况

目的：输入 #启动信号 加 #总分钟数， 输出 时分秒 倒计时，倒计时结束输出一个完成信号。

思路：输入总分钟数换算成总秒数，分别计算时、分、秒。使用自带时钟存储器进行每秒-1计算，总秒数为0时，输出完成信号。

程序编写

变量设置

Input
    StartSignal: BOOL;  // 启动信号（上升沿触发）
    TotalMinutes: INT;  // 输入总分钟数（1-1440）

Output
    Hours: INT;        // 剩余小时
    Minutes: INT;      // 剩余分钟
    Seconds: INT;      // 剩余秒
    DoneSignal: BOOL;  // 完成信号

Static
    TotalSeconds: DINT;            // 总秒数计算（1440*60＞INT取值范围，故使用DINT）
    PrevStartSignal: BOOL := FALSE;// 启动信号上升沿检测

程序主体

// 检测启动信号上升沿
IF #StartSignal AND NOT #PrevStartSignal THEN
    #TotalSeconds := #TotalMinutes*60 ;  // 分钟转秒
    #DoneSignal := FALSE;                // 复位完成信号
    #StartSignal := FALSE;               // 复位启动信号
END_IF;

#PrevStartSignal := #StartSignal;
#P := "Clock_1Hz" AND NOT #P_last;
#P_last := "Clock_1Hz";

IF NOT #DoneSignal AND #TotalSeconds > 0 THEN
    // 倒计时逻辑
    IF #P  THEN
        #TotalSeconds := #TotalSeconds - 1;
        // 时分秒转换
        #Hours := #TotalSeconds / 3600;
        #Minutes := (#TotalSeconds MOD 3600) / 60;
        #Seconds := #TotalSeconds MOD 60;

        // 完成信号触发
        IF #TotalSeconds <= 0 THEN
            #DoneSignal := TRUE;
            #Hours := 0;
            #Minutes := 0;
            #Seconds := 0;
        END_IF;
    END_IF;
END_IF;

初始化：

• 当 #StartSignal 为真时，程序开始初始化。
• 计算 #TotalSeconds：= #TotalMinutes*60 总秒数。
• 初始化 #DoneSignal := FALSE;  #StartSignal := FALSE;
• 时钟存储器上升沿指令#P := "Clock_1Hz" AND NOT #P_last; #P_last := "Clock_1Hz";

定时器逻辑：

• 当 #P 信号触发且总秒数>0且完成信号为假时，触发递减操作。
• 递减 #TotalSeconds := #TotalSeconds - 1;。
• 更新输出 时钟 数值：
  • #Hours := #TotalSeconds / 3600
  • #Minutes := (#TotalSeconds MOD 3600) / 60
  • #Seconds := #TotalSeconds MOD 60
• 如果 #TotalSeconds 减到0，则设置 #DoneSignal 为真，并停止定时器。

输出控制：

• 实时更新 时钟 数值，用于显示当前的倒计时时间。
• 当 #DoneSignal 为真时，输出完成信号，可以用于触发后续操作。

界面制作

触摸屏变量设置

        在HMI变量中创建一个倒计时的变量表，在其中输入所需的变量，与PLC侧变量进行相关联。

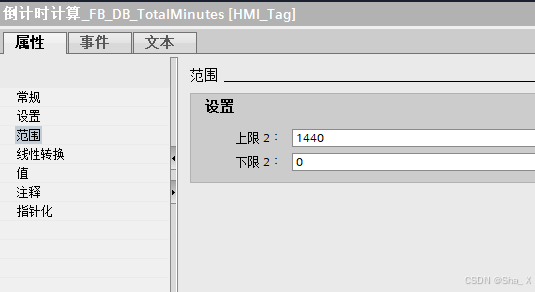

防止输入分钟数输入错误，限制数值上下限，0-1440，24H即可。

手动模式画面制作

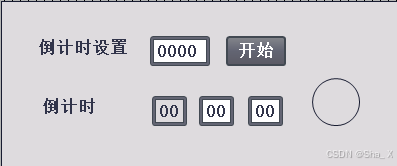

• 倒计时设置，选用元素 - IO域；动画关联 分钟数输入变量
• 启动按钮，选用元素 - 按钮 ；事件 - 单击，置位位 启动按钮
• 倒计时展示，选用元素 - IO域；动画关联 时，分，秒变量
• 完成信号，选用基本对象 - 圆；动画-外观，关联完成信号，为真时红色，为假时绿色。

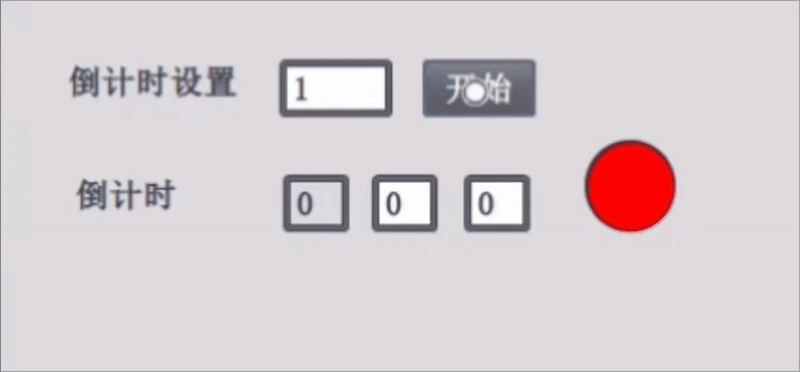

效果展示
