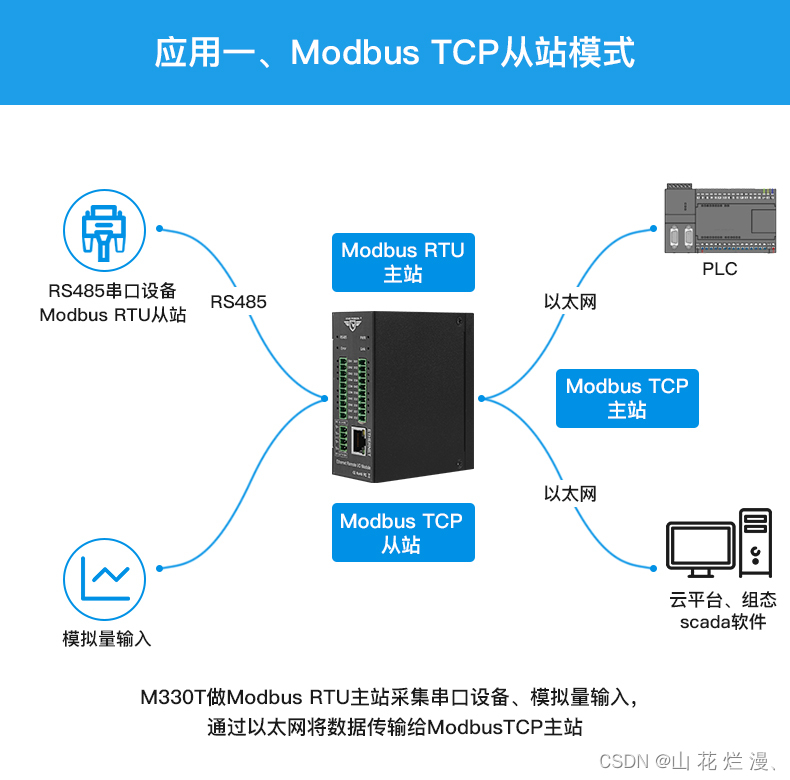

本文介绍了模拟量和数字量的概念，强调模拟量在现场监控中的应用，如水位、压力和流量等。提到了数模转换器（DAC）和模数转换器（ADC）的工作原理，以及在工业远程以太网I/O数据采集模块中的应用，该模块支持Modbus协议，能与SCADA、PLC和HMI设备整合，通过RS485接口实现IO模块的扩展，并具有高速响应和隔离保护功能。
模拟量量是指变量在一定范围连续变化的量;也就是在一定范围(定义域)内可以取任意值(在值域内)。数字量是分立量，而不是连续变化量，只能取几个分立值，如二进制数字变量只能取两个值。
一般模拟量是指现场的水井水位、水塔水位、泵出口压力和出口流量等模拟量,需要通过多路复用芯片完成多路数据的采集和模数转换器完成模拟量和数字量的转换,再将采集的数据给CPU处理。
数模转换器是将数字信号转换为模拟信号的系统，一般用低通滤波即可以实现。数字信号先进行解码，即把数字码转换成与之对应的电平，形成阶梯状信号，然后进行低通滤波。
根据信号与系统的理论，数字阶梯状信号可以看作理想冲激采样信号和矩形脉冲信号的卷积，那么由卷积定理，数字信号的频谱就是冲激采样信号的频谱与矩形脉冲频谱(即Sa函数)的乘积。这样，用Sa函数的倒数作为频谱特性补偿，由数字信号便可恢复为采样信号。由采样定理，采样信号的频谱经理想低通滤波便得到原来模拟信号的频谱。
一般实现时，不是直接依据这些原理，因为尖锐的采样信号很难获得，因此，这两次滤波(Sa函数和理想低通)可以合并(级联)，并且由于这各系统的滤波特性是物理不可实现的，所以在真实的系统中只能近似完成。
2. 模数转换器是将模拟
