Boot Flow Overview
BootROM Introduce
BL2 stage
TEE+ATF
BL33 stage
MT2712 Image Format

Boot Flow Overview

ARM64处理器上电以后，首先执行地址0x0000_0000的bootroom代码，bootrom将引导程序加载到内部SRAM执行。MTK平台使用little kernel （lk）作为引导程序，lk分为两个阶段运行，分别为bl2阶段和bl33阶段，其中bl2运行在内部SRAM(L2_cache 256K)，bl2阶段完成DRAM和eMMC的初始化，然后将ATF和BL33加载到DRAM，接下来就跳转到对应的地址运行ATF或者BL33，在BL33的中将跳转到linux kernel的地址，释放CPU的控制权并运行linux kernel。

BootROM Introduce

BootROM Flow

BootROM Features

BootROM的主要任务是初始化配置CPU0从0地址运行，初始化L2_cache为bl2的运行搭好环境，BootROM中会根据硬件pin脚的配置来选择启动的设备，并且BootROM软件支持三种模式：

支持3种模式：normal boot、USB download、UART download

支持5种设备：eMMC boot 分区，eMMC user分区，SLC NAND，SPI NOR, SD 卡

通过配置I2SO1_DATA0、I2SO1_BCK来选择boot device，目前项目使用eMMC Boot Mode:

BL2 stage

MTK平台用LK作为bootloader，BL2是bootloader的第一阶段， BL33是bootloader的第二阶段。之所以将LK分为两个阶段因为BOOT ROM启动后，DRAM尚未初始化，ROM Code只将SOC的L2_Cache做了初始化，MTK将L2_Cache分出256K作为SRAM，而LK编译出来的完整镜像超过256K，所以BL2作为第一阶段bootloader运行在SRAM中，BL33作为第二阶段bootloader运行在DRAM中。

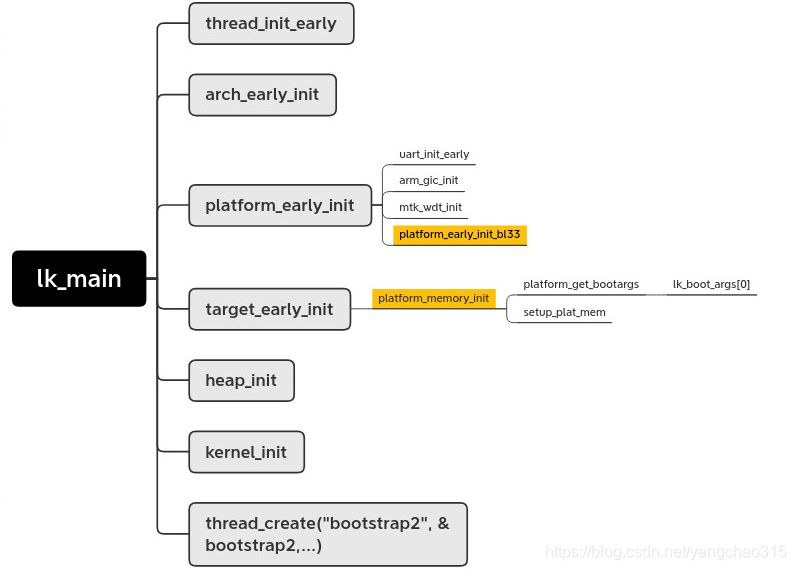

BL2最主要的功能是完成eMMC初始化、DRAM初始化、DRAM校校验、加载ATF和BL33。从lk/top/main.c中的lk_main()函数是BL2阶段的开始，遵循的初始化顺序：CPU 架构 -> 目标平台 -> 目标设备。

lk_main@main.c

arch_early_init();
...
platform_early_init();
...
target_early_init();
...
heap_init();
...
call_constructors();
...
kernel_init();
...
thread_create("bootstrap2", &bootstrap2, NULL, DEFAULT_PRIORITY, DEFAULT_STACK_SIZE);

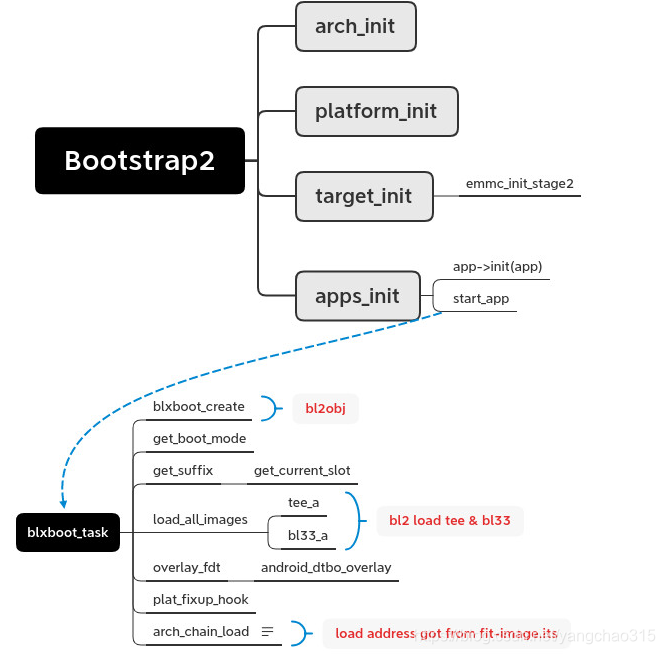

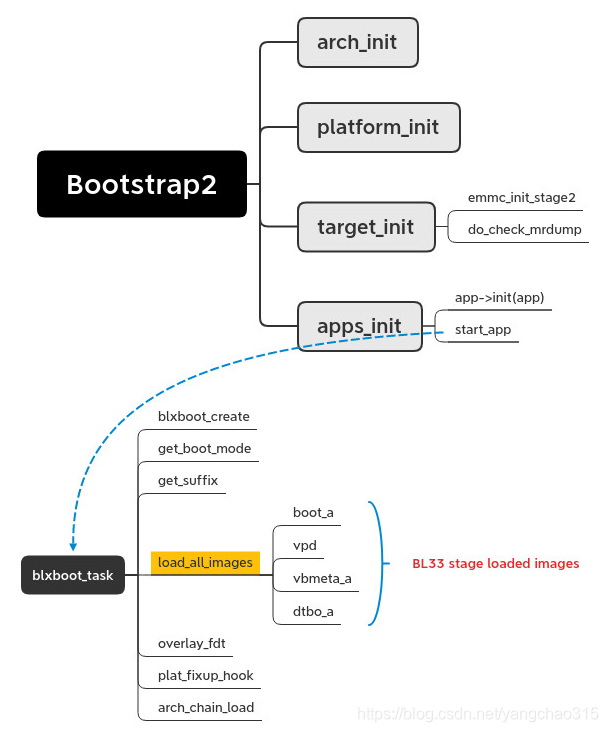

lk_main()函数最后会创建bootstrap2线程继续完成初始化任务，bootstrap2最后会调用到lk/app/app.c中的apps_init函数来完成应用功能初始化，apps_init() 遍历所有在__apps_start 到__apps_end段里的函数，并调用lk中所谓的app的init函数，然后调用start_app(app)来启动app。start_app()函数中调用thread_create来创建一个APP线程。

apps_init@lk/app/app.c

/* one time setup */
void apps_init(void)
{
    const struct app_descriptor *app;

    /* call all the init routines */
    for (app = __apps_start; app != __apps_end; app++) {
        if (app->init)
            app->init(app);
    }

    /* start any that want to start on boot */
    for (app = __apps_start; app != __apps_end; app++) {
        if (app->entry && (app->flags & APP_FLAG_DONT_START_ON_BOOT) == 0) {
            start_app(app);
        }
    }
}

static void start_app(const struct app_descriptor *app)
{
    uint32_t stack_size = (app->flags & APP_FLAG_CUSTOM_STACK_SIZE) ? app->stack_size : DEFAULT_STACK_SIZE;

    printf("starting app %s\n", app->name);
    thread_t *t = thread_create(app->name, &app_thread_entry, (void *)app, DEFAULT_PRIORITY, stack_size);
    thread_detach(t);
    thread_resume(t);
}

哪些app被放入 boot thread section, 则定义在 include/app.h 中的 APP_START(appname)。

比如apps_init()通过下面方式进入blxboot_task()函数：

APP_START(blxboot)
.entry = blxboot_task,
 .flags = 0,
 APP_END

blxboot_task函数中完成blxobj的创建，然后通过get_boot_mode函数来判断是download流程、normal boot流程还是recovery流程。get_suffix函数获取ab镜像后缀，启动image_a或者image_b（这里的image在BL2 和BL33阶段不一样）。get_overlay_image将会获取dtbo，dtbo会覆盖掉dtb中某些域，最终系统使用的dtb-in-use=dtb+dtbo。最后blxboot_task将会调用arch_chain_load来跳转到要执行的image。

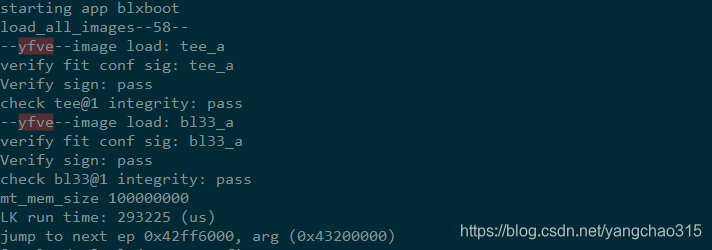

BL2阶段将会加载TEE和BL33镜像：

TEE+ATF

arm-trusted-firmware 主要负责Non-Secure和Secure的切换，atf的初始化在vendor/mediatek/proprietary/trustzone/atf/v1.6/mt2xxxbl31/aarch64/bl31_entrypoint.S，保存BL2传递过来的参数，比较重要的是LK的入口地址保存到了BL33_START_ADDRESS中；设置异常限量表的基地址到VBAR中；早期平台初始化，这里面完成了Non-secure world与Secure world上下文的初始化；进入ATF的main函数中进行环境和服务的初始化；el3_exit退出ATF进入LK.

简单了解atf的作用即可，atf的详细流程暂时不介绍。
