一、路由管理

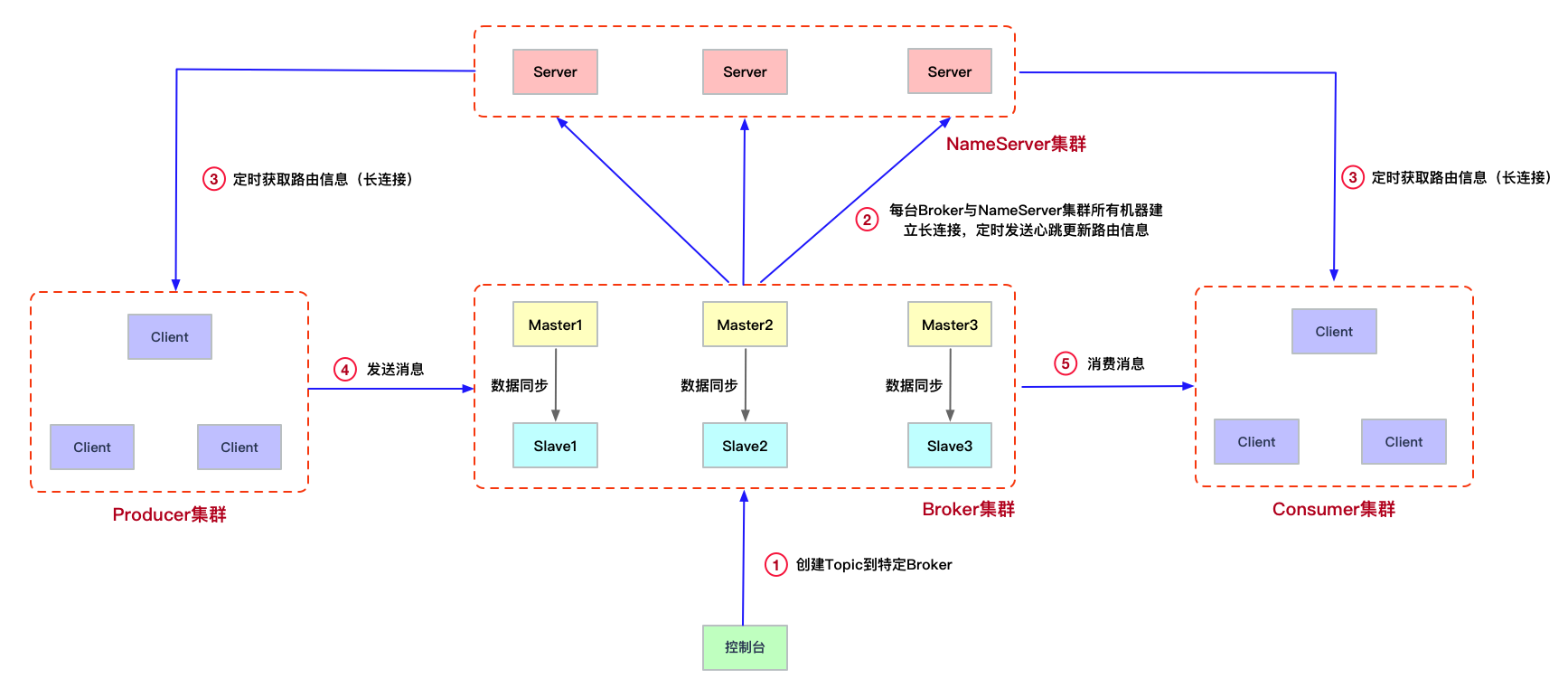

NameServer是RocketMQ的路由中心，负责为Producer和Consumer提供Topic路由信息。NameServer集群各节点是无状态的（相互没有联系），每个节点的路由信息依靠与Broker的心跳来更新，实现路由信息的最终一致性，如下图所示：
路由注册
Broker启动后会定时向NameServer集群各节点发送心跳包，NameServer节点收到心跳包后会更新路由信息，以及Broker的心跳时间戳等信息；
路由删除
NameServer节点会定时扫描缓存中各Broker的心跳时间信息，如果发现超过120s没有收到心跳，则该Broker的路由信息会被移除，同时关闭对应的Sokcet连接；
路由发现
RocketMQ的路由发现是非实时的，当Topic的路由信息发生变更时，NameServer并不会主动推送给Producer和Consumer，而是由Producer和Consumer定时拉取路由信息来更新；（Producer会有容错机制来保障消息发送的高可用性）
二、消息发送
消息发送方式
RocketMQ支持3种消息发送方式：同步（sync）、异步（async）和单向（oneway）。
- 同步：发送消息时，同步等待发送结果；
- 异步：发送消息时，注册回调函数，无需等待发送结果；
- 单向：只管发送，不关心发送结果；
消息队列负载均衡
RocketMQ默认采用RR策略进行负载均衡，大致过程如下：
- 首先，对消息队列进行排序，优先按照BrokerName排序，BrokerName相同时按照消息队列的序号排序；
- 其次，计数器对消息队列取模，每发送一条消息计数器加1；
问题： RR策略存在消息发送高可用的问题，当某个Broker宕机后，向Broker上面所有的队列发送的消息都会失败；
消息发送高可用
RocketMQ实现消息发送高可用的策略为 ： 重试与 Broker 故障规避 。 Broker故障规避是指在一次消息发送过程中如果向某个Broker的消息发送失败，则在某一时间段内，Producer不会再向Broker上的消息队列发送消息，提高发送消息的成功率 。
三、消息存储架构
主要存储文件
- CommitLog： 消息存储文件，当Broker接收到消息后（所有Topic的）会顺序写入CommitLog文件（Kafka每个Topic都有独立的数据文件，当Topic数量变多消息持久化逐渐变成一种随机写磁盘的行为）。每个CommitLog文件大小固定为1G，以第一条记录的偏移量作为文件名。（顺序写、随机读）
- ConsumeQueue： 消息队列文件，相当于消息的索引，提升消息消费性能。每个Topic有多个队列/分区，每个分区对应一个ConsumeQueue文件。消息队列文件固定包含30万个记录，每条记录固定大小为20字节，单个文件大小约5.72M，适合加载到内存。（顺序写、顺序读）
- IndexFile： 索引文件，相当于HashMap，用于根据消息的key快速查找消息的场景。单个IndexFile文件有50万个哈希槽位，2000万个哈希记录；
刷盘策略
- 同步刷盘：消息追加到内存映射文件的内存后，立即将数据从内存刷写到磁盘，然后返回ACK；
- 异步刷盘：消息追加到内存映射文件的内存后，立即返回ACK，然后由后台异步线程将数据从内存刷写到磁盘；
文件恢复机制

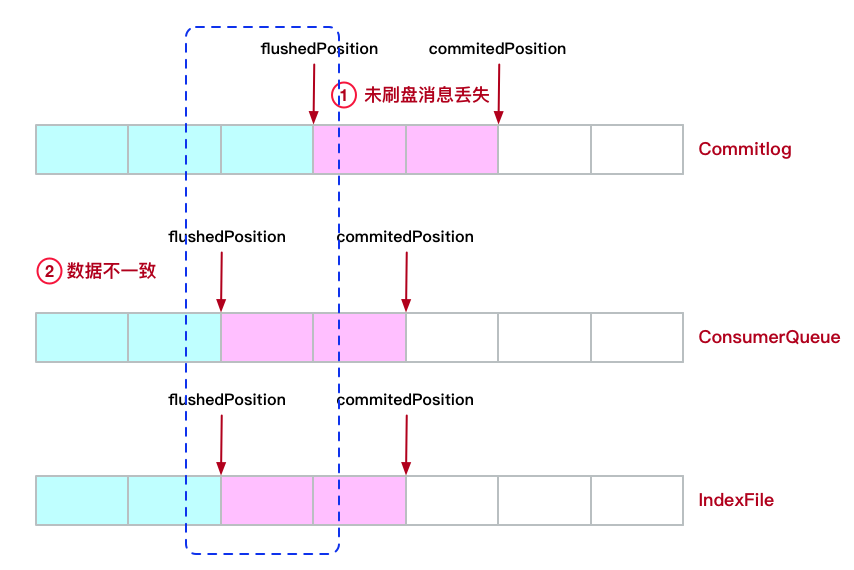

问题： 由于索引信息是异步的，如果Broker异常宕机，可能导致数据文件与索引文件数据不一致，如下图所示：
解决方案：
- 首先，判断Broker是否异常退出；
Broker启动时会生成abort文件，正常退出时会通过JVM钩子函数销毁abort文件，因此可以在Broker启动时判断abort文件是否存在来判断Broker是否异常退出； - 然后，根据Broker是否异常退出采取不同的方案；
如果是正常退出，说明消息数据都已经刷入磁盘，索引数据也都被更新，数据文件与索引文件是一致的；否则，PageCache中还没刷入磁盘的数据会丢失，数据文件与索引文件也可能不一致，核心思路是取三个文件中刷盘偏移量最小的FlushedPosition，然后CommitLog文件从自此处开始重新构建索引信息；
四、消息消费
负载均衡（消费端）

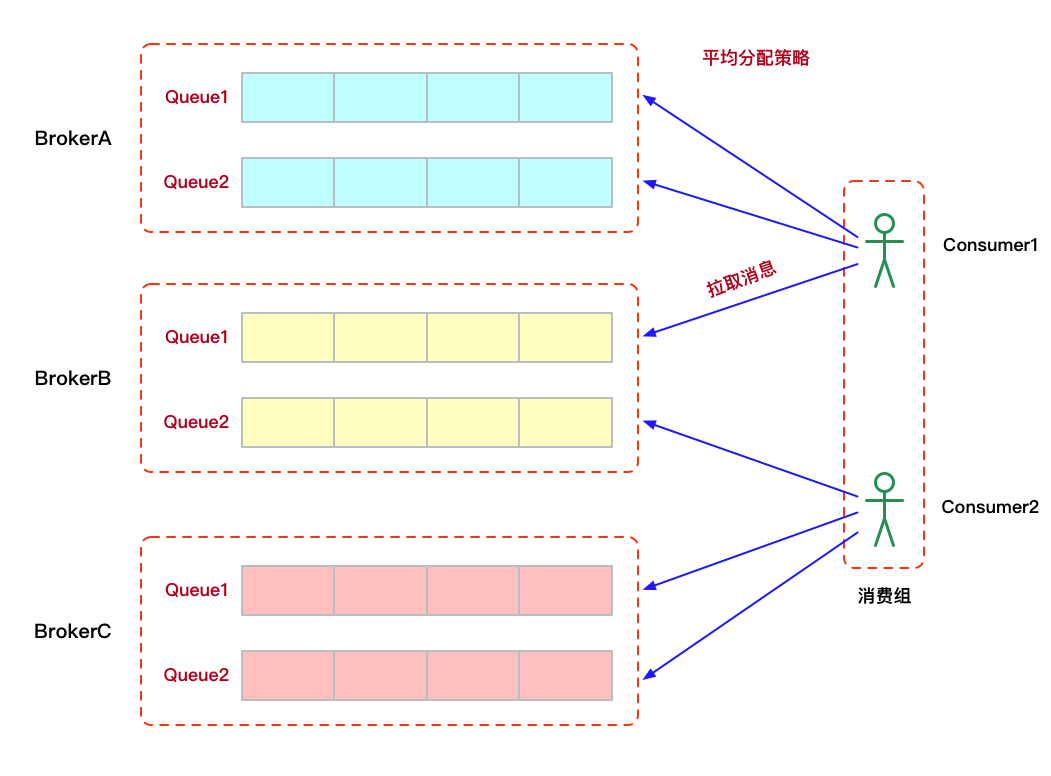

负载均衡算法: RocketMQ提供了5中负载均衡算法，最常用的是平均分配法。举例来说，如果现在有6 个消息消费队列和2个消费者，消息队列分配如下图所示。消息队列的分配遵循一个原则：一个消息队列只能分配给一个消费者，一个消费者可以分配多个队列，当消费者数量大于消息队列数量时，会有消费者空闲下来。
负载均衡过程:
- 每个消费者有个负载均衡的线程，定时从NameServer获取路由信息；
- 对队列和消费者进行排序；
- 按照设定的负载均衡算法生成新的集合；
- 对比新老集合，停止消费不在新集合中的队列，同时保存消费进度，开始消费新分配的队列；
延迟消息

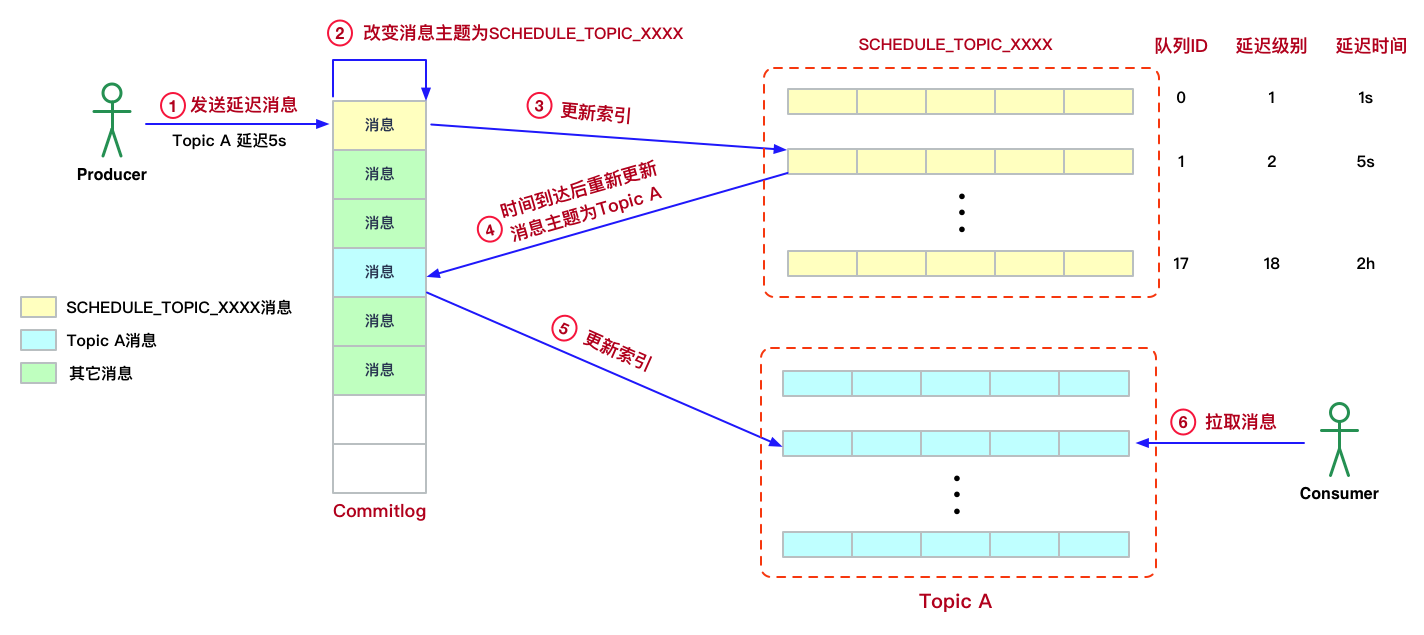

处于性能考虑，RocketMQ只支持特定级别的延迟消息，延迟消息的Topic名称为SCHEDULE TOPIC XXXX，每个延迟级别对应一个消息队列，如下图所示。核心思想是先将消息加入延迟队列，当时间到达后再写入消息队列进行计时，像普通消息一样消息，具体过程如下：
- 当Broker接收到延迟消息后，首先更改消息Topic名称为SCHEDULE TOPIC XXXX，写入CommitLog文件；
- 然后根据延迟级别追加索引信息到对应的消息队列；
- 每个消息队列有定时任务，当消息到达时间后将消息名称还原，重新写入CommitLog文件，并更新对应的消息队列；
- 消费者拉取消息并消费；
普通消息/并发消费

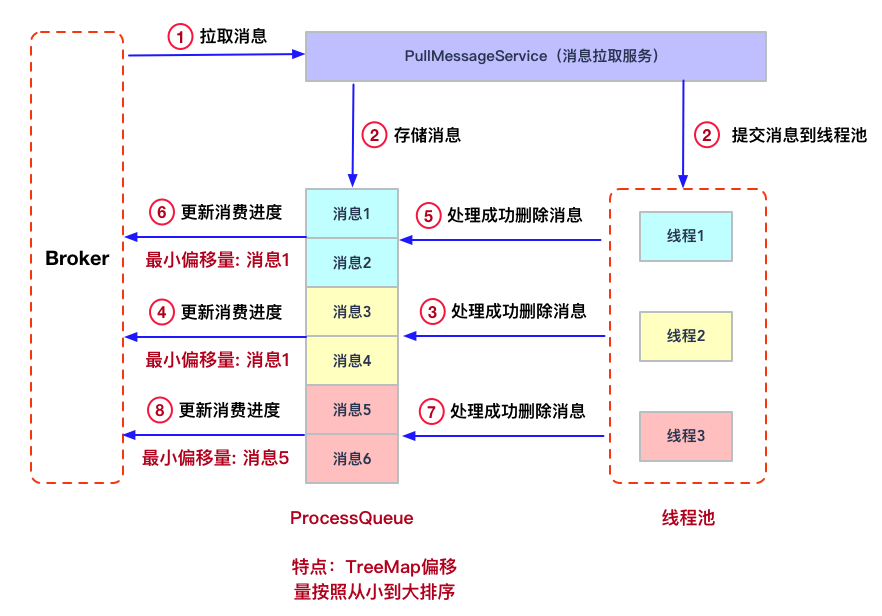

并发消费也称为乱序消费，相比于顺序消费，并发消费没有加锁/解锁的过程，所以消费速度要快很多，因此是RocketMQ默认的消费方式，具体过程如下：
- 消费端的PullMessageService线程不断从Broker拉取消息（无锁）；
- 拉取到的消息存储到ProcessQueue，并创建消费任务（包含消息，不用从ProcessQueue拉取）提交到线程池；
- 消费线程消费完消息后，删除ProcessQueue中对应的消息，并以最小偏移量更新消费进度；
顺序消息
RocketMQ的顺序消息分为2种情况：局部有序和全局有序。
- 局部有序：单个队列内的消息保持有序性，相同Topic的不同队列间是无序的；（实际常用，将需要保持顺序性消息发送到相同队列）
- 全局有序：相同Topic的不同队列间消息保持有序性（通过将队列树设为1实现）；

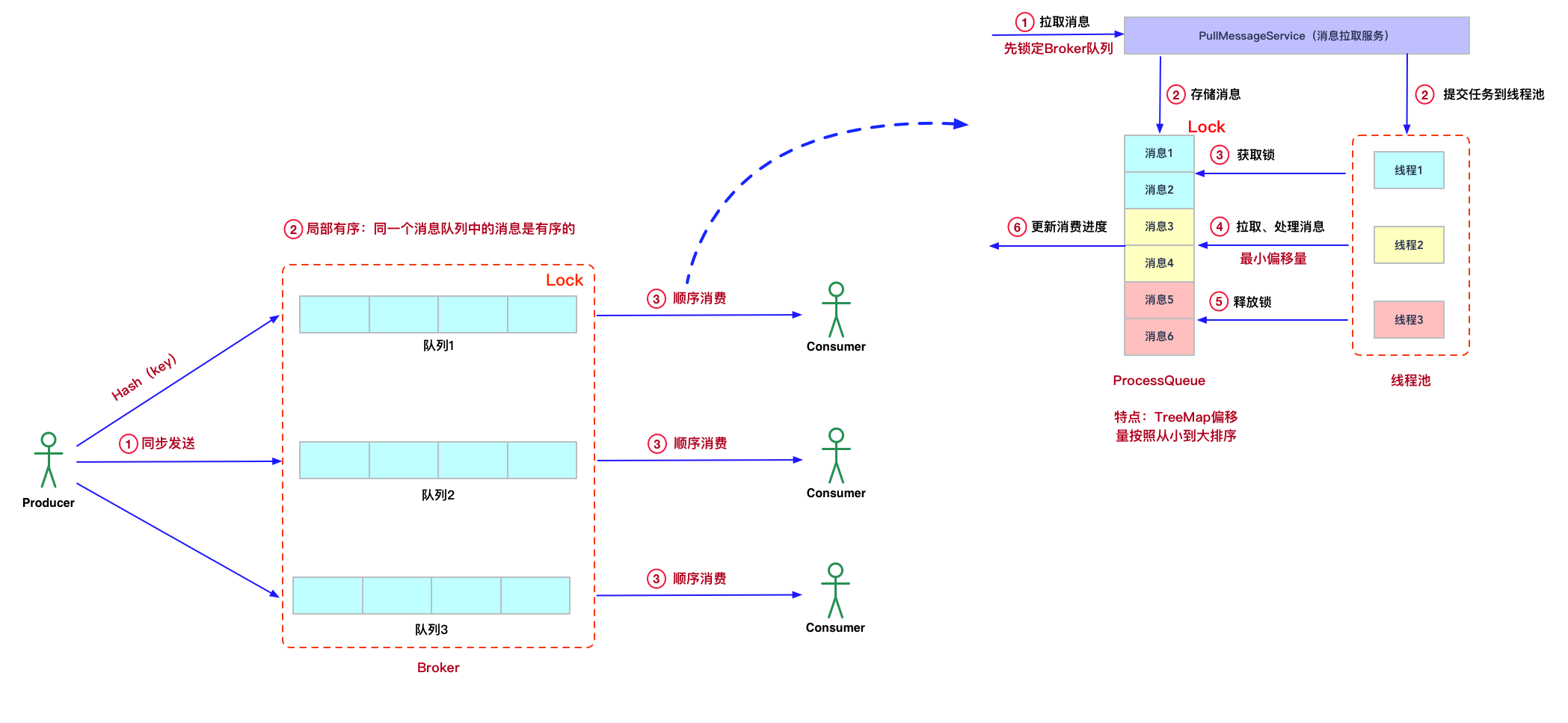

顺序发送原理： 将需要保持顺序的消息同步发送到相同队列即可，如下图所示。
顺序消费原理：
- 消费端从Broker队列拉取消息时，需要先加锁，只有加锁成功才能拉取消息；（防止负载均衡时被其它队列消费）
- 拉取到的消息存储到本地ProcessQueue，按照偏移量从小到大排序，创建消费任务（不包含消息，需从ProcessQueue拉取）提交到线程池；
- 消费线程获取ProcessQueue的锁，消费偏移量最小的消息，然后释放锁；
- 消费成功后更新消费进度到Broker；
将需要保持顺序的消息同步发送到相同队列即可，如下图所示。
说明： 当发生分区变更（扩容、缩容）、Broker宕机、或者主从切换时都会导致发送端将消息路由到其它分区，导致消息短暂的乱序。如果想要保持”严格有序“，则Topic单个分区，同时容忍短暂的不可用（故障恢复）。
事务消息

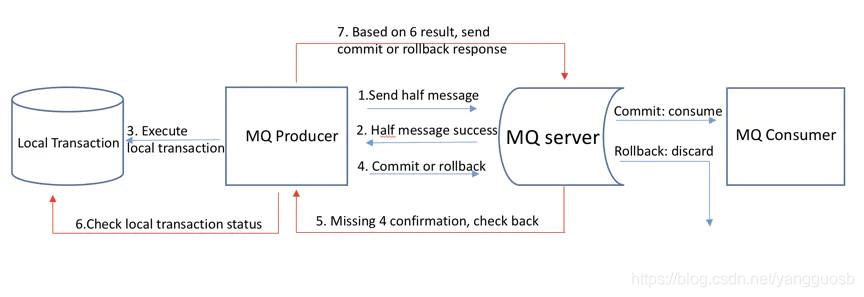

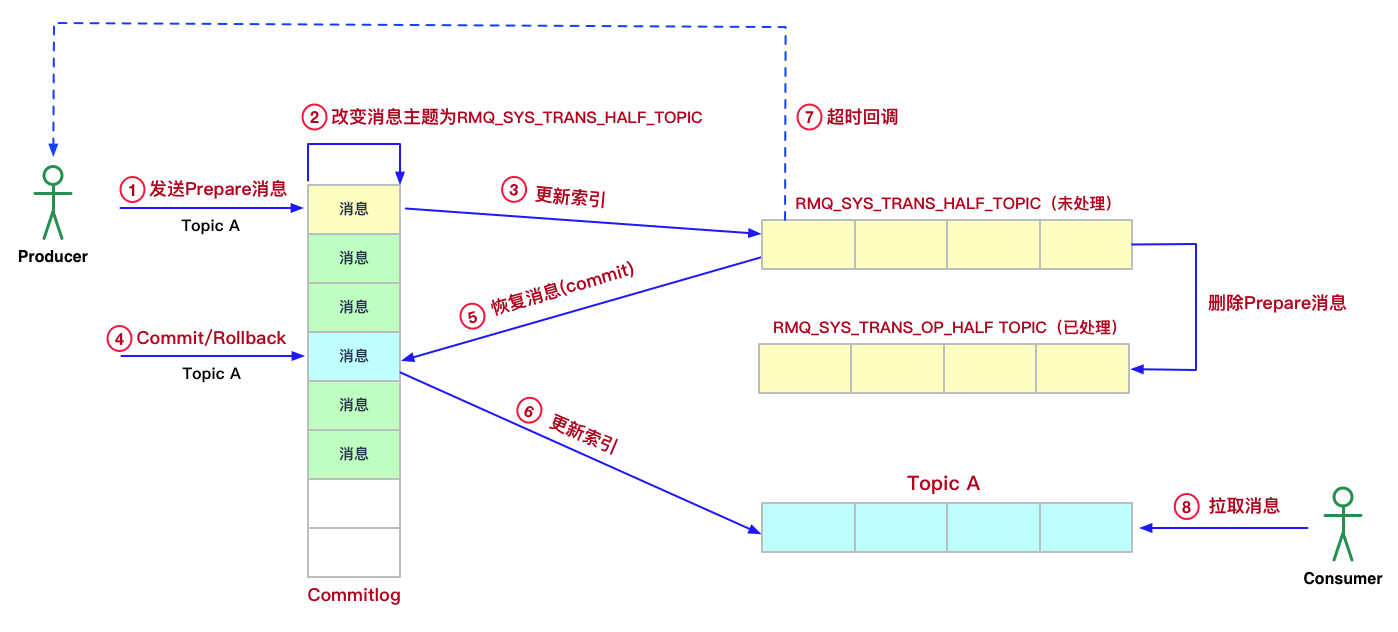

事务消息的核心原理：两阶段提交 + 超时回调。类似于延迟消息，发送方在阶段一发送Prepare消息后，会更改消息Topic为RMQ_SYS_TRANS_HALF_TOPIC（暂时对消费方不可见）。如果发送方在阶段二Commit，则恢复消息重新存入Commit以及对应的消息队列（对消费者可见）；如果Rollback，则删除对应的Prepare消息。RMQ_SYS_TRANS_HALF_TOPIC的消息队列会有定时任务，如果Prepare消息超时没有提交或回滚，则回调发送方进行确认，具体过程如下图所示：
五、架构设计
5.1 高性能
- 对于整个集群，支持水平扩展，可通过增加节点提升集群的存储量和吞吐量；
- 对于Broker，通过磁盘顺序写、索引文件加速读、PageCache读写、异步刷盘、mmap零拷贝，以及文件预热等方式提升单节点性能；文件预热：提前进行commitlog文件的创建和加载，避免消息写入时导致的延迟；
- 对于Producer和Consumer，通过将topic对应的消息队列分散到多个Broker上，支持多个并发的发送和消费消息；
- 底层通信模型基于Netty，IO模型使用NIO；
5.2 高可用
Broker的主备结构实现，Master支持读写，Slave支持读。当主节点挂掉后，对于Consumer，从主切换到从继续读取；对于Producer，通过故障规避机制发送到其他Broker上；
主从同步：主从之间建立连接，从服务器上报未拉取消息偏移量，主服务器推送消息到从服务器；可以分为同步和异步两种；
参考：
