高端电流检测芯片FP135，线性输出，增益由外置电阻灵活设定，应用逆变器、储能电池、太阳能控制器等电源管理系统电流监测性能方案

在现代电子系统中，对电流的精确监测是实现高效功率分配、电池保护与系统安全的核心。FP135作为一款专为高侧电流测量设计的集成电路，凭借其3.3V至70V的宽共模电压范围、灵活可调的增益配置与高度集成的紧凑设计，为工程师在电源管理系统设计中提供了兼具高性能与高可靠性的解决方案。

产品深度解析：

FP135是一款基于高侧检测原理的电流测量IC，其架构针对电源系统（如电池充电器、开关电源等）的应用场景进行了优化。

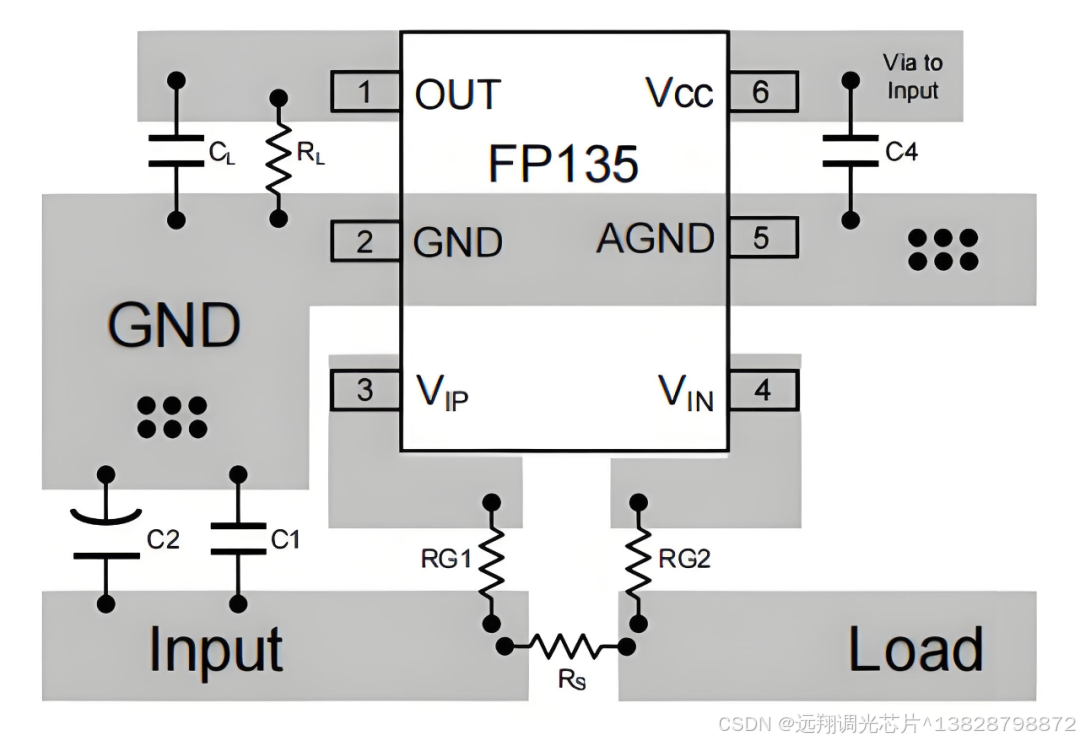

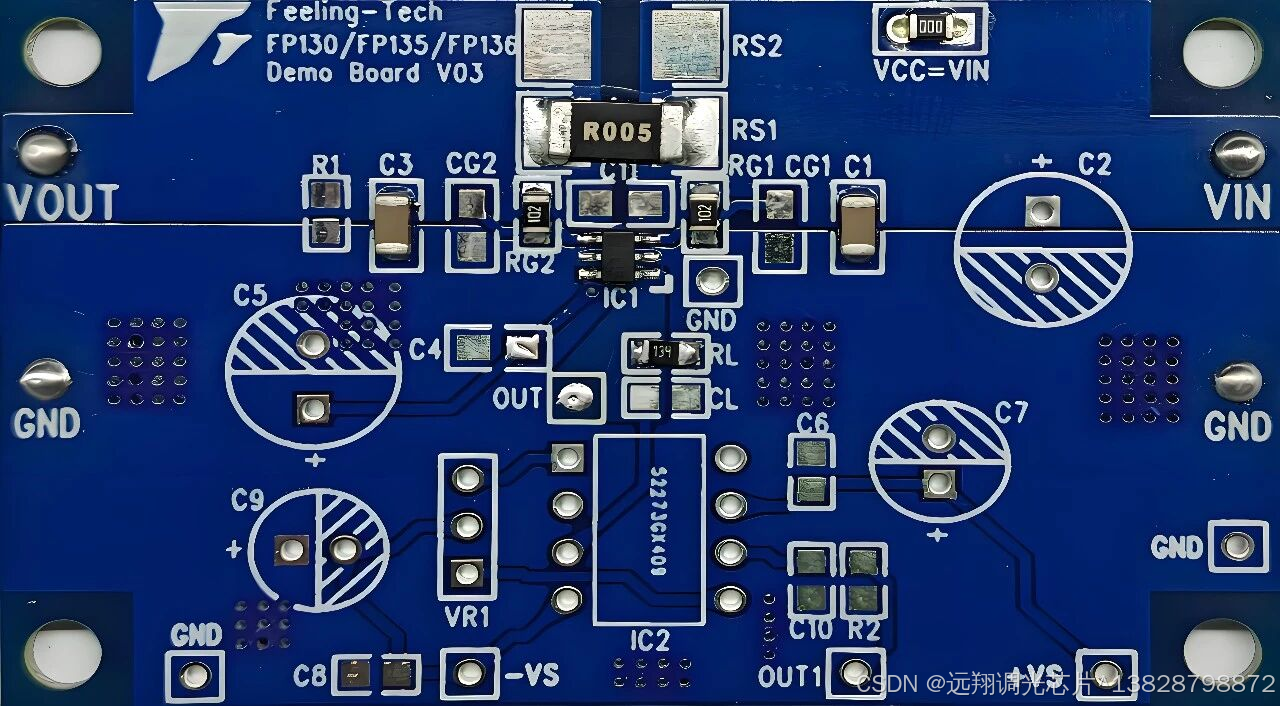

FP135电流检测芯片PCB图：

① 精密测量内核：

芯片内部集成了一个高精度的差分输入放大器，能够精确捕捉串联在电源路径中检测电阻两端的微小压降。

② 高效输出驱动：

内置的带源极输出的MOSFET，能够直接将放大后的信号转换为可被微控制器（MCU）直接读取的电压信号，简化了后续电路设计。

③ 灵活增益配置：

FP135的创新之处在于，其整体增益仅由三个外部电阻构成的网络决定。这一设计赋予了工程师极大的灵活性，可根据不同的电流检测范围（如毫安级至安培级）和检测电阻阻值，自由且精确地调整测量系统的灵敏度，确保输出信号始终处于MCU模数转换器（ADC）的最佳量程内。

其工作原理可简述为：负载电流流经检测电阻产生压差，FP135的差分放大器将此压差放大，并通过内部MOSFET以源极输出形式，在输出引脚上产生一个与负载电流严格成线性比例关系的电压信号。

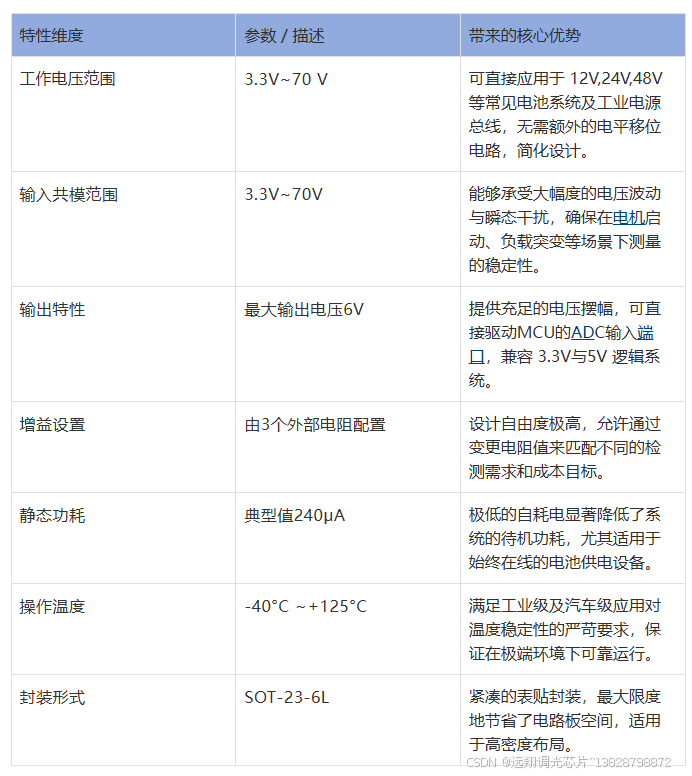

详细技术参数与特性优势：
FP135的电气参数使其能够在严苛环境中稳定工作，以下是其关键特性的详细阐述：

典型应用场景：

FP135的稳健性与灵活性使其成为以下应用的理想选择：

① 逆变器系统

精确监测直流母线输入电流与交流输出电流，为实现高效的功率转换提供关键反馈，并实现快速过流保护。

② 储能电池管理系统（BMS）

实时、准确地监测电池的充放电电流，是计算电池荷电状态（SOC）、健康状态（SOH）及实现短路保护的基础。

③ 太阳能控制器

用于精确测量太阳能电池板的输入电流与蓄电池的充电电流，优化最大功率点跟踪（MPPT）算法，提升能源利用效率。

④ 工业开关电源与电机驱动

作为电流反馈环路的核心元件，提供可靠的电流信息，用于实现精确的电流控制与过载保护。

FP135作为一款高性能高侧电流检测芯片，凭借其增益可外部电阻灵活配置的独特优势，实现了检测灵敏度自由可调，同时确保了输出电压与负载电流之间的高度线性关系。该芯片是用于提升逆变器、储能电池、太阳能控制器等电源管理系统电流监测性能的推荐方案，助力实现更高效、可靠的系统设计。
