当前主流的小型嵌入式GUI有哪些?

关注+星标公众,不错过精彩内容


来源 | 安富莱

TouchGFX

TouchGFX以界面华丽,流畅以及强劲的TouchGFX Designer著称。

官方地址:

https://www.touchgfx.com/ 。

2018年,正式被ST收购,当前主要用于STM32平台。下面贴几张TouchGFX实际的显示效果:f671a139590bfa7d3774eee88bacc5b6.png


下面是TouchGFX Designer的软件效果,功能比较强劲,让界面的创建变得比较容易:


关于TouchGFX的介绍就给大家说这么多,更多相关知识可以到TouchGFX的官网去查看。从上面的几张图可以看出,TouchGFX设计的界面效果还是很漂亮的。

TouchGFX在STM32官方探索板或者评估板上面的演示效果:

  • TouchGFX在STM32F429上面的超炫演示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=8064

  • TouchGFX在STM32F469上面的超炫演示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=15152

  • TouchGFX在STM32F769上面的超炫演示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=17901

  • TouchGFX在STM32H750上面的超炫演示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=94379

Embedded Wizard GUI

Embeded Wizard GUI同样以华丽,流畅的界面和强劲的GUIBuilder著称。

官方地址:

http://www.embedded-wizard.de/ 。

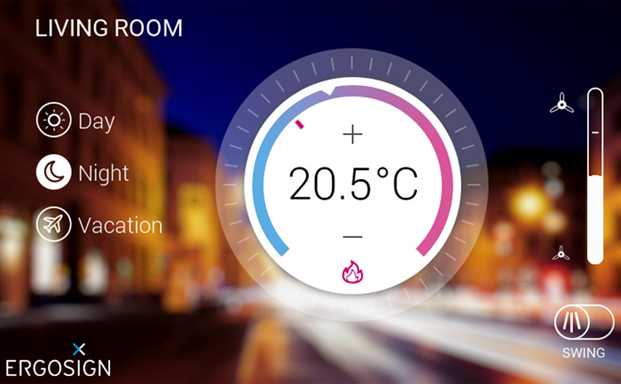

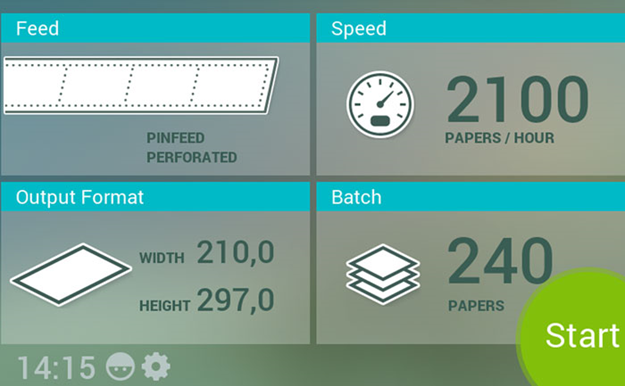

下面贴几张Embeded Wizard GUI实际的显示效果:

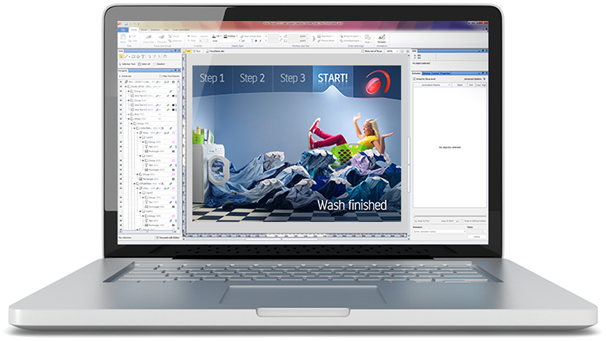

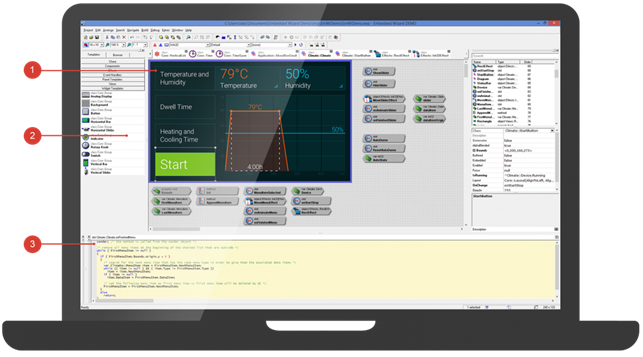

独创Chora界面编程语言,让大家的界面编程极其简单,GUIBuilder上面含有非常多的控件,皮肤和主题供用户选择,且支持调试,实际效果如下:


关于Embeded Wizard GUI的介绍就给大家说这么多,更多相关知识可以到Embeded Wizard GUI的官网去查看。从上面的几张图可以看出,Embeded Wizard GUI设计的界面效果还是很漂亮的。美中不足的是Embeded Wizard GUI也是要收费的,具体收费标准看这里:http://www.embedded-wizard.de/pricing.html

Embeded Wizard GUI在STM32官方探索板或者评估板上面的演示效果:

  • Embeded Wizard GUI在STM32F746上面的超炫演示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=10850

  • Embeded Wizard GUI在STM32F769上面的超炫演示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=19548

emWin(uCGUI)

emWin属于老牌的嵌入式GUI了,有着20年的历史了,软件架构和功能比较成熟了。关于emWin的介绍可以看我们的第1版emWin教程,第2版emWin教程和第3版emWin教程。

官方地址:

https://www.segger.com/products/user-interface/emwin/

  • emWin教程第1版

http://www.armbbs.cn/forum.php?mod=viewthread&tid=2932

  • emWin教程第2版

http://www.armbbs.cn/forum.php?mod=viewthread&tid=19834

  • emWin教程第3版

http://www.armbbs.cn/forum.php?mod=viewthread&tid=98429

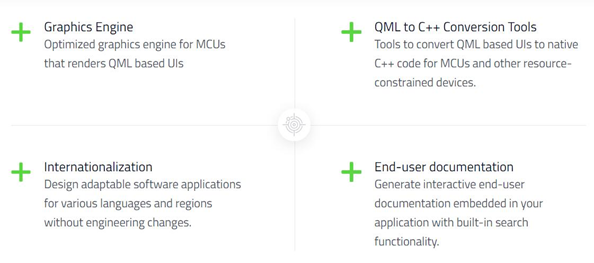

Qt for MCU

Qt官方在2018年的Embedded World上做了F429和F769的展示,但非常卡。2019年8月份的时候带来ST的F7,瑞萨的RH850和NXP的i.MX RT1050视频展示,比之前流畅了很多。

到了2019 Qt峰会的时候,正式发布Qt for MCU V1.0。

  • Qt for MCU视频展示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=95912 。

  • Qt for MCU 收费

https://www.qt.io/buy-product/ 。

Crack Storyboard

Storyboard也有一款非常优秀的GUI设计器,能够大大的加速GUI的设计,而且足够绚丽,各种仪表,工控,医疗,物联网等都能很好的支持。

官方地址:

https://www.cranksoftware.com/ 。

当前支持的厂家如下:

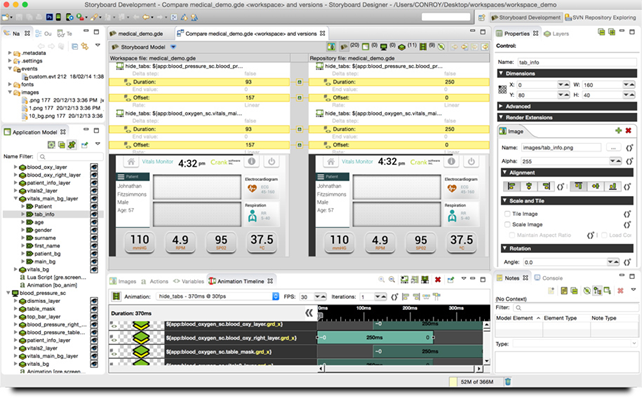

Storyboard软件界面效果:

  • Storyboard Suite 5.0视频展示

视频效果还是比较炸的。

http://www.armbbs.cn/forum.php?mod=viewthread&tid=53640 。

  • Storyboard收费方式

https://www.cranksoftware.com/storyboard-pricing-licensing 。

Altia GUI

Altia有将近30年的发展史,并且通过了AutomotiveSPICE汽车级HMI的一级认证,这个认证共分为6个级别,0到5级,其中第5级是最高等级。

官方地址:

https://www.altia.com/ 。


Altia GUI的图形开发软件更是极其强劲。有如下三款软件组成:

(1) 人机交互界面集成开发环境 — Altia Design。


(2)自动代码生成工具 — Altia DeepScreen


(3)在Adobe Photoshop中构建交互式用户界面资源 — Altia PhotoProto


支持的硬件平台:


效果展示:

  • Altia GUI视频效果展示

http://www.armbbs.cn/forum.php?mod=viewthread&tid=30737 。

  • Altia GUI收费方式

Altia GUI也是收费软件, 具体收费方式要联系要联系他们获取。

μGFX

μGFX也是这几年才发布的嵌入式GUI,界面效果不像TouchGFX那么华丽,不过功能也是简单实用。同样有一款不错的GUIBuilder。

官方地址:

http://www.ugfx.org/

支持的硬件平台,RTOS和显示屏驱动在这里有详细说明:http://www.ugfx.org/platforms.html ,就不单独整理出来了。

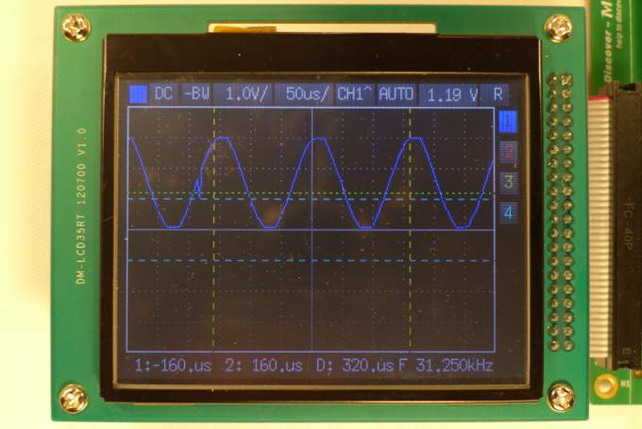

下面贴几张μGFX实际的显示效果:


下面是μGFX软件效果:


关于μGFX的介绍就给大家说这么多,更多相关知识可以到μGFX的官网去查看。从上面的几张图可以看出,虽然μGFX界面不够华丽,但还算实用。μGFX也是要收费的,具体收费标准看这里:http://www.ugfx.org/pricing.html 。

ThreadX GUIX

GUIX是微软的高级工业级GUI解决方案,专门针对深度嵌入式,实时和IoT应用程序而设计。微软还提供了名为GUIX Studio的桌面开发工具,该工具允许开发人员在桌面上设计其GUI并生成GUIX代码,然后可以将其导出到目标。

GUIX通过了医疗认证IEC-62304 Class C,汽车认证IEC-61508 ASIL D,工业认证IEC-61508 SIL 4和运输/铁路认证EN50128。表明GUIX可用于安全关键型系统。

GUIX提供了应用案例界面效果展示:

智能家居:


医疗类:

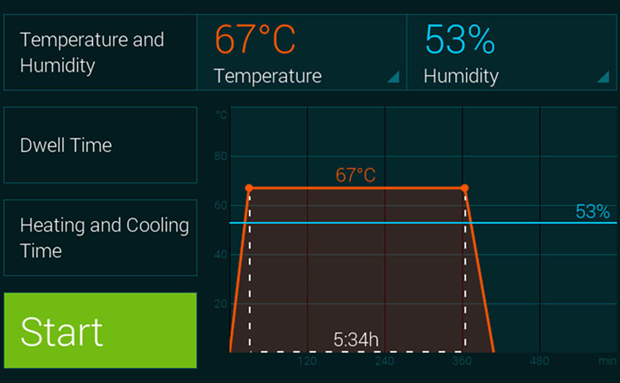

家电:

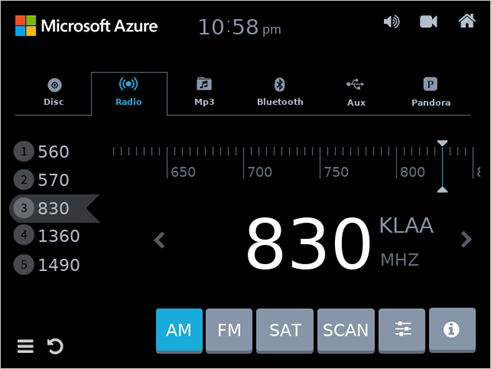

汽车电子:

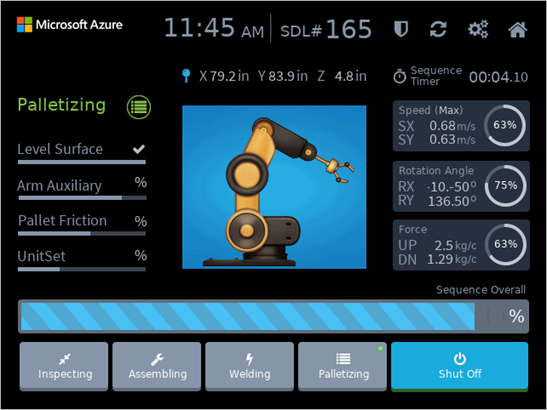

工业控制:


LVGL

LittlevGL是一个免费的开源图形库,提供了创建嵌入式GUI所需的一切,具有易于使用的图形元素、漂亮的视觉效果和低内存占用。


「特点:」

  • 强大的构建模组 按钮、图表、列表、滑块、图像等

  • 先进的图形 动画、反锯齿、半透明、平滑滚动

  • 多样的输入设备 触摸板、鼠标、键盘、编码器等

  • 多显示器支持 支持同时使用多个TFT或单色显示器

  • 多语言支持 UTF-8格式文字编码

  • 完全自定义 图形元素

  • 硬件无关 可用于任意微控制器或显示器

  • 可裁剪 用于小内存(80 KB FLASH,12 KB RAM)操作

  • 操作系统、外部存储以及GPU 支持但非必须

  • 单帧缓存 即可实现先进的图形效果

  • C语言编写 以最大化兼容(C++ 兼容)

  • 模拟器 无需嵌入式硬件就可以在电脑上开始GUI设计

  • 教程、示例、主题 从而快速GUI设计

  • 文档 在线及离线

  • 免费开源 基于MIT协议

LLGUI

玲珑GUI是一套使用简单、低价的单片机GUI解决方案。


教程:

https://www.yuque.com/books/share/3317aaa7-f47f-4bfd-a4c2-7e64e7f1c4be?#

  • 代替串口屏、组态,降低产品成本,产品软硬件自主可控。

  • 配套界面开发软件,图形化编辑界面,生成C代码,直接和用户产品代码结合。

  • 配套下载升级软件和bootloader,解决产品升级功能和图片下载问题。

总结

本章主要为大家讲解了几款主流的嵌入式GUI,让大家对当前的小型嵌入式GUI有一个整体的了解,更多关于这几款GUI的知识可以上其官网进行了解和学习。
