MCU-LCD屏与RGB-LCD屏的区别?

关注+星标公众,不错过精彩内容


素材来源 | 极术社区

我们常用的LCD屏,种类有很多,接口也有很多,比如:有些是处理器直接驱动的LCD,有些是LCD自带驱动IC的模组。

前面给大家分享过关于LCD中8080和6800接口的区别

下面来简单总结一下MCU屏与RGB屏的区别,以及其他类型屏幕的特点。

MCU-LCD屏与RGB-LCD屏主要区别在于显存的位置:

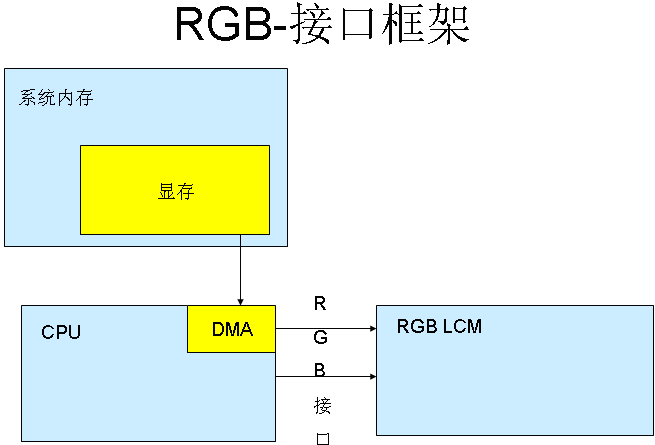

RGB-LCD的显存是由系统内存充当的,因此其大小只受限于系统内存的大小,这样RGB-LCD可以做出较大尺寸,像现在4.3只能算入门级,而MID中7、10的屏都开始大量使用。

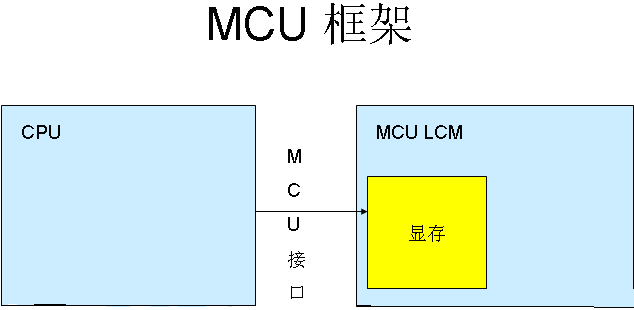

MCU-LCD的设计之初只要考虑单片机的内存较小,因此都是把显存内置在LCD模块内部。然后软件通过专门显示命令来更新显存,因此MCU屏往往不能做得很大。同时显示更新速度也比RGB-LCD慢。




MCU-LCD屏与RGB-LCD屏量示数据传输模式也有差别:

RGB屏只需显存组织好数据。启动显示后。LCD-DMA会自动把显存通过RGB接口送到LCM。

MCU屏则需要发送画点的命令来修改MCU内部RAM。(即不能直接MCU屏RAM)所以RGB显示速度明显比MCU快,而且播放视频方面,MCU-LCD也比较慢。

对于RGB接口的LCM,主机输出的直接是每个象素的RGB数据,不需要进行变换(GAMMA校正等除外),对于这种接口,需要在主机部分有个LCD控制器,以产生RGB数据和点、行、帧同步信号。

也就是说,传统的MCU屏显示数据写入DDRAM,而RGB屏数据不写入DDRAM,直接写屏,读写速度更快。

声明:本文素材来源网络,版权归原作者所有。如涉及作品版权问题,请与我联系删除。
