嵌入式软件需要仿真调试，电子电路同样也需要仿真。这里给大家分享几款不错的电子电路仿真工具。

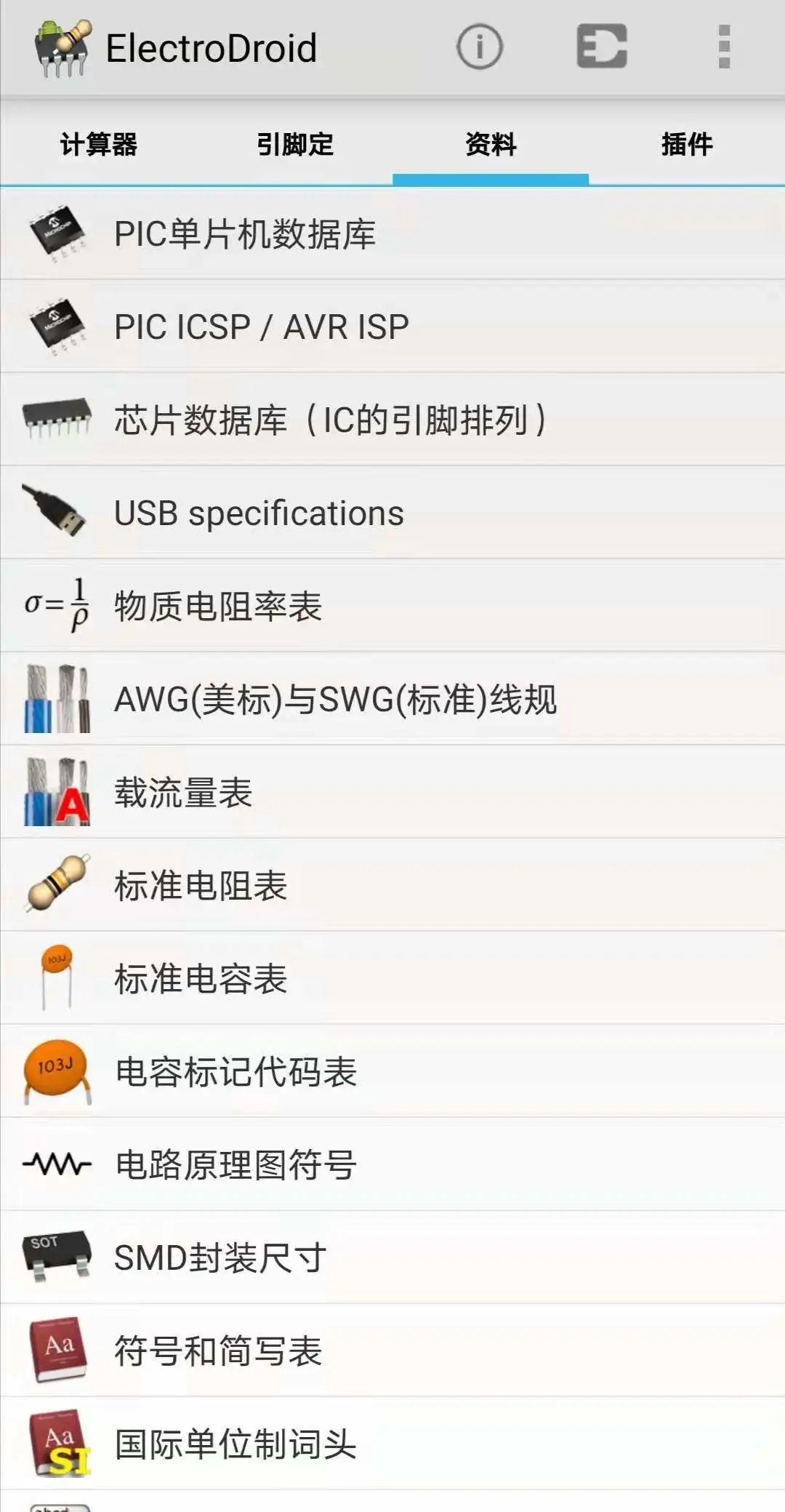

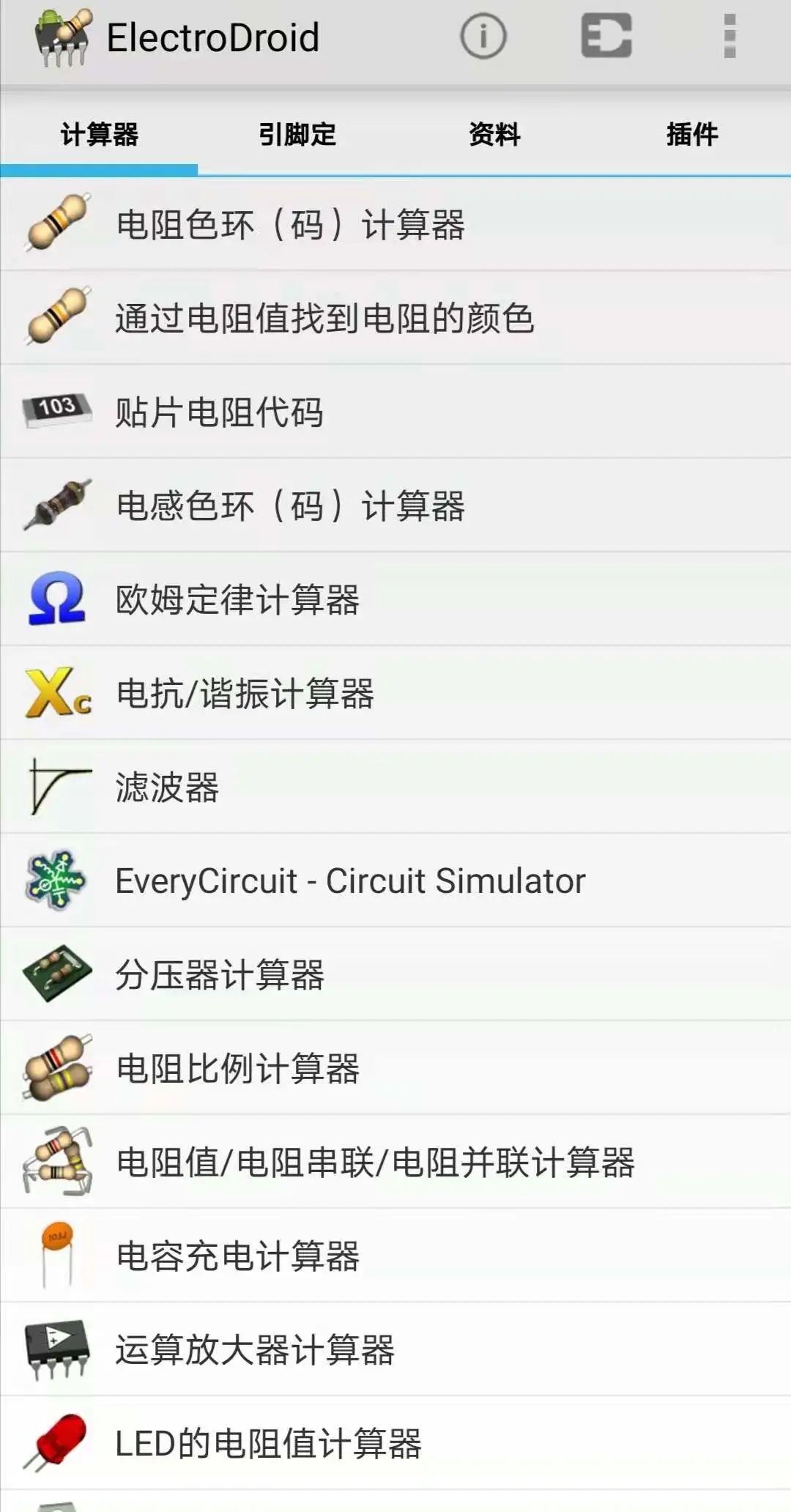

ElectroDroid

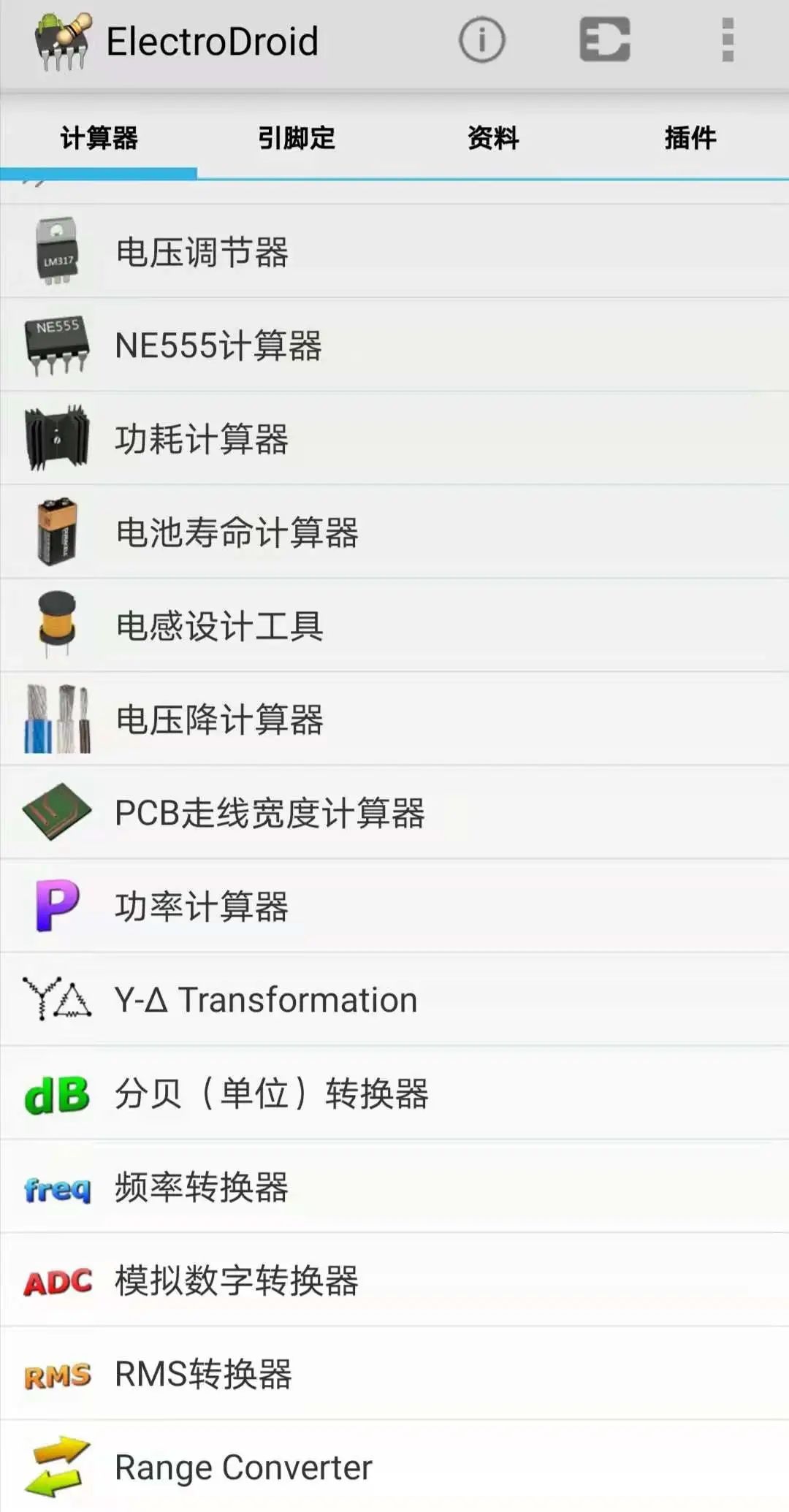

电路专家ElectroDroid是一款电路电子器件的学习软件，比较专业化，它能够为你提供各种电路方面的信息查询和计算服务，是电子相关行业人士的必备工具之一。它包括:

• 电阻色码计算器

• 贴片电阻代码

• 电感色码计算器

• 欧姆定律计算器

• 电抗计算器

• 分压器计算器

• 电阻值/电阻串联/电阻并联计算器

• 电容充电计算器

• 运算放大器计算器

• LED (发光二极管)电阻值计算器

• LM317的计算器

• NE555计算器

• 功耗计算器

• 电池寿命计算器

• 电感的设计工具

• 电压降计算器

• PCB走线宽度计算器

• 过滤器计算器

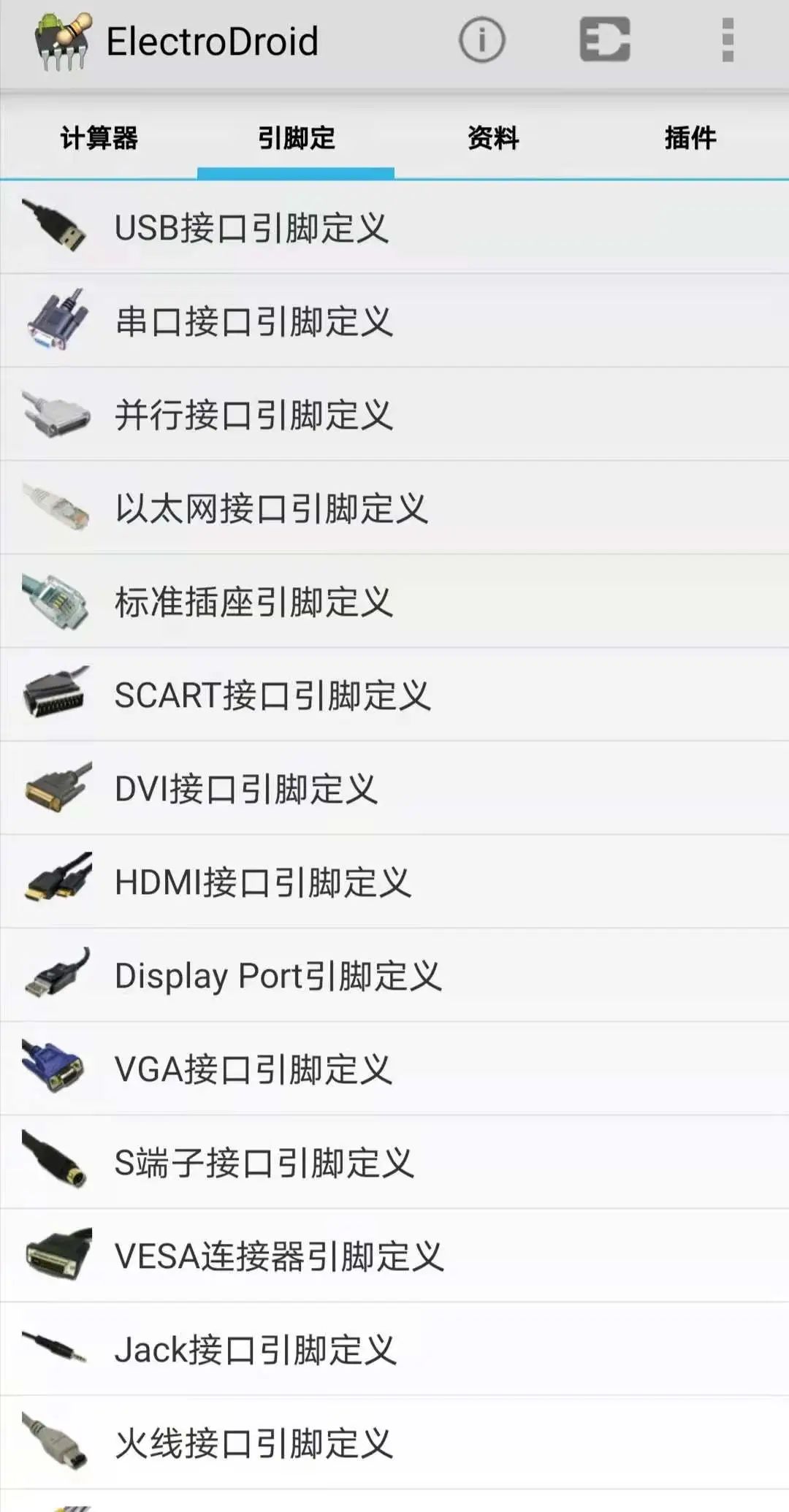

• 支持端口引|脚输出(USB，串行， 并行，以太网接口，SCART, DVI接口， HDMI接口，S _视频，VGA，火线，杰克，XLR, RCA，DMX，ATX， molex公司， EIDE，SATA) ;-模拟数字转换器

电路模拟器EveryCircuit

EveryCircuit是一款电子电路模拟工具，可以建立任何电路，点击播放按钮，就 能够观看动态的电压和电流的动画。

• 动画电压波形和电流流

• 模拟控制旋钮调整电路参数

• 自动布线

• 示波器

• 无缝DC和瞬态仿真

• 单播放/暂停按钮控制模拟

• 保存和加载的电路原理图

• 移动从地面建造的仿真引擎

• 直观的用户界面

• 信号发生器

• 电阻器，电容器，电感器

• 二极管，齐纳二极管，发光二极管（LED）

• MOS晶体管（MOSFET）

• 双极结晶体管（BJT）

• 理想运算放大器（运放）

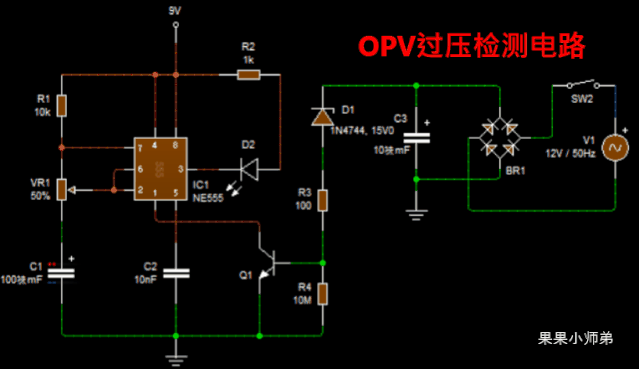

仿真效果如下

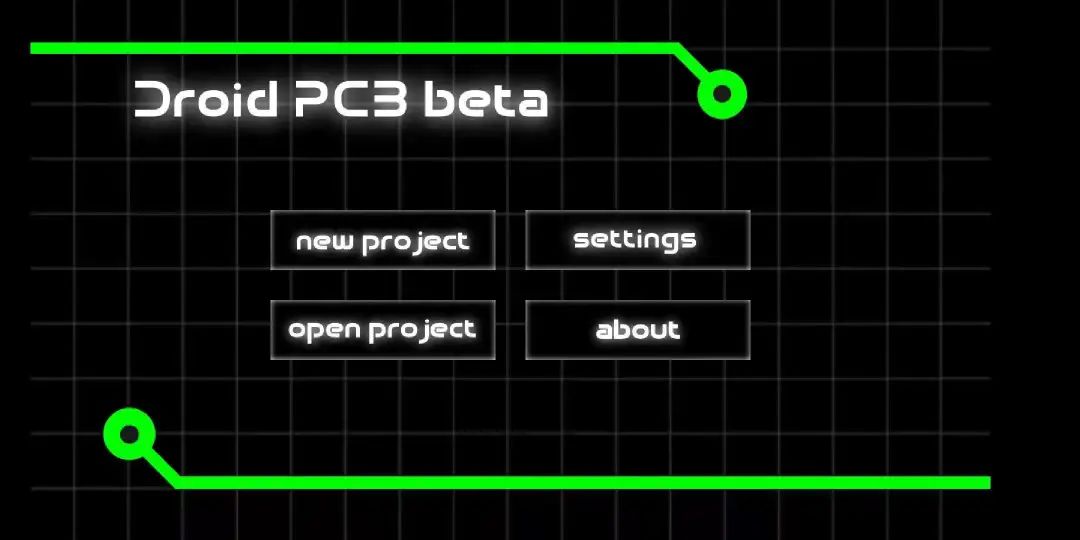

Droid PCB

DroidPCB是一款专为PCB板设计的Android程序。它能从你的SD卡Create您的项目。您可以用它来设计双面PCB板层与层之 间切换，使未使用的隐形创建和使用宏库容易的工作；导出您的PCB到PDF或股份与您的朋友/同事。另外我们即将推出新功能：自动布线，Geber export，扩展宏库，键盘和鼠标的支持，绩效优化。这是一款手机上的PCB软件，虽然没有PC端功能强大，但其非常好的移动性，便携性让您随时随地都 能愉快的布线哦！在手机上画PCB还是第一次见

说到PC端电子仿真软件，大家立刻会想到Multisim和Proteus，这两款软件功能非常强大，它的优点在此就不过多说明。我们今天介绍的两款仿真软件可能大家都没见过，一个是Bright Spark，另一个就是Circuit Wizard。在此分享给大家，如果大家觉得好就分享给身边的人！

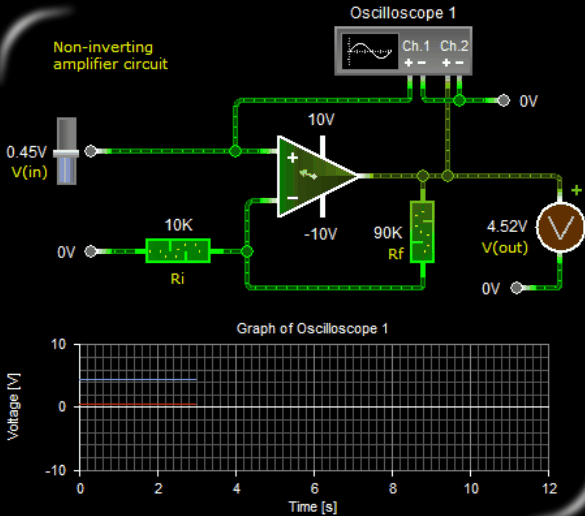

Circuit Wizard

Circuit Wizard是一款功能强大的电路制作仿真软件，界面小巧，功能齐全，可以模拟出大部分电路效果，可以对电子元器件进行实时的数字调整，观察输出和波形的变化。Circuit Wizard适用于电路教学以及一些简单的研发领域内、电子专业及电子爱好者必备工具，很适合电子入门。

• 整合了所需的全部电子元器件

• 简单小巧的软件体积

• 可以对电路进行实时模拟检测

• 随时调整数值，观察模拟波形变化。

Bright Spark

Bright Spark是一款专门用于电子教学的一款仿真软件，该软件的电路连线都由类似的管道的双线连接，电路接通后电路中的电流便开始按照一定的方向在管线中流动，电路的工作原理一目了然！

另外软件还给出了一些传感元件，如光敏电阻、湿敏电阻、热敏电阻等。可以很方便地进行自动控制仿真演示。该软件不仅适合中小学电子知识的普及教学，也非常适合电子初学者、刚接触电子电路的大专学生和本科生的教学和自学。

后台回复：仿真软件，即可获得软件安装包。（注意：是后台回复消息，不是留言）
