Tableau高级图表:带有减项的瀑布图画法

Tableau中的瀑布图画法要比Excel中的画法复杂，需要借助甘特条形图来实现。今天这里要实现的是带有减项的瀑布图该怎么画？在这里用到的数据如下：

各ATU类型	用户(mn)
2018Q1交易	1000
2018Q2流失	-350
2018Q2新增	520
2018Q3流失	-362
2018Q3新增	460
2018Q4流失	-598
2018Q4新增	392
2019Q1流失	-567
2019Q1新增	383

具体步骤如下：

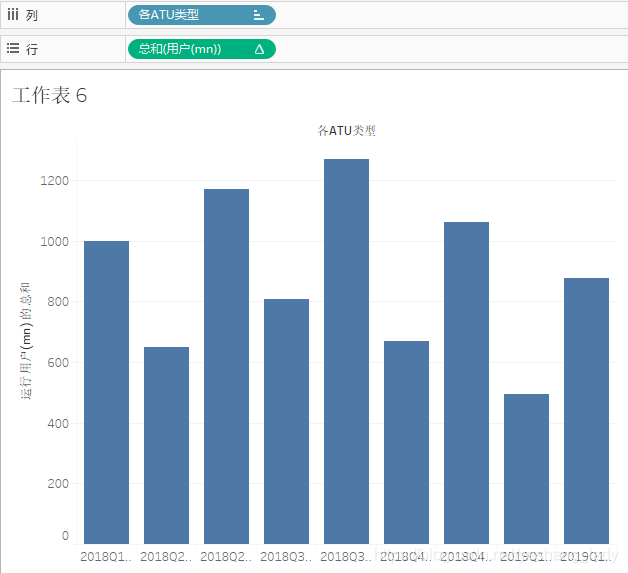

• 先画出基本的柱状图，并且【行】框中的总和必须设置为“表计算”，其计算类型设置为“汇总”。（右击 【总和(用户(mn))】->快速表计算->汇总）

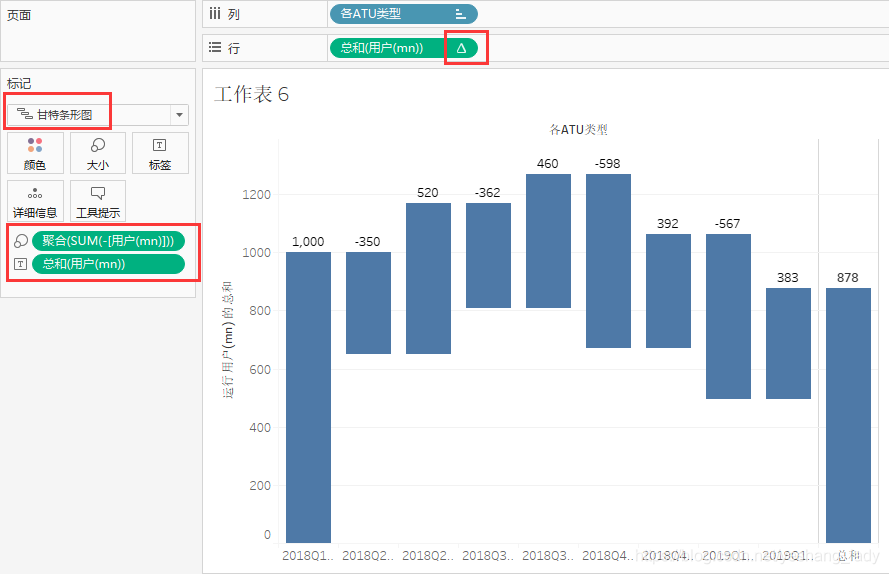

• 利用甘特条形图绘制瀑布图。这里需要创建一个新的计算字段【-用户(mn)】(就是对【用户(mn)】字段取反)。在【标记】模块中将图形显示方式该为“甘特条形图”，再将【-用户(mn)】字段拖拽大【大小】标签中。形成的图形如下：

 因为这组数据中有减项，我们希望减项数据和正项数据以不同的颜色显示。这里有两种方法：

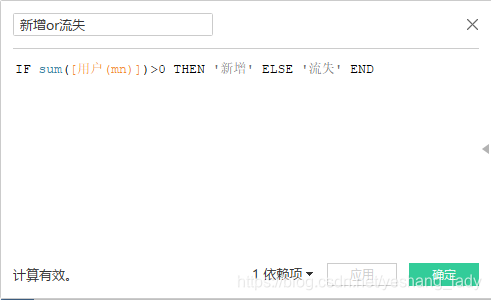

• 方法一：需要再创建一个计算字段。具体如下：

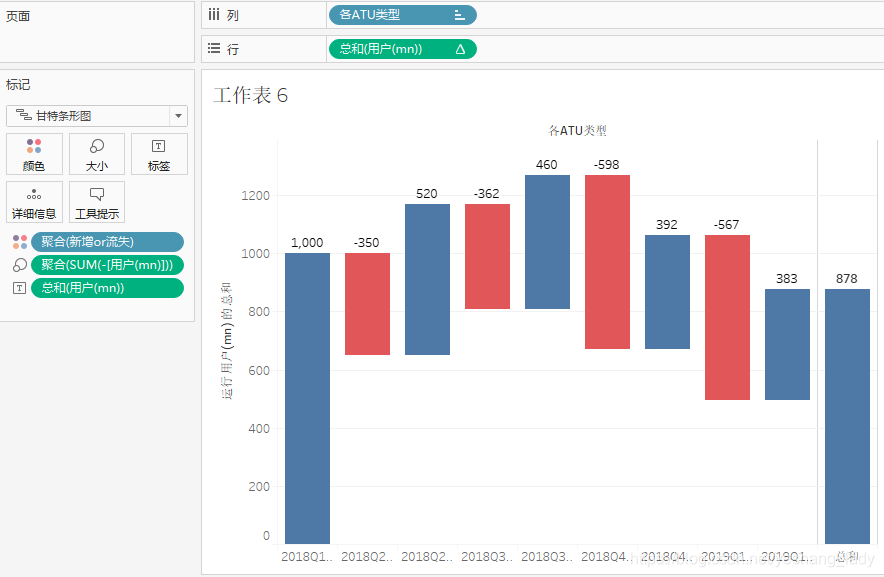

将该计算字段拖拽到【颜色】标签中，即可完成。具体效果如下。

 补充： 上述【新增or流失】计算字段的写法中，SUM求和函数不能少。

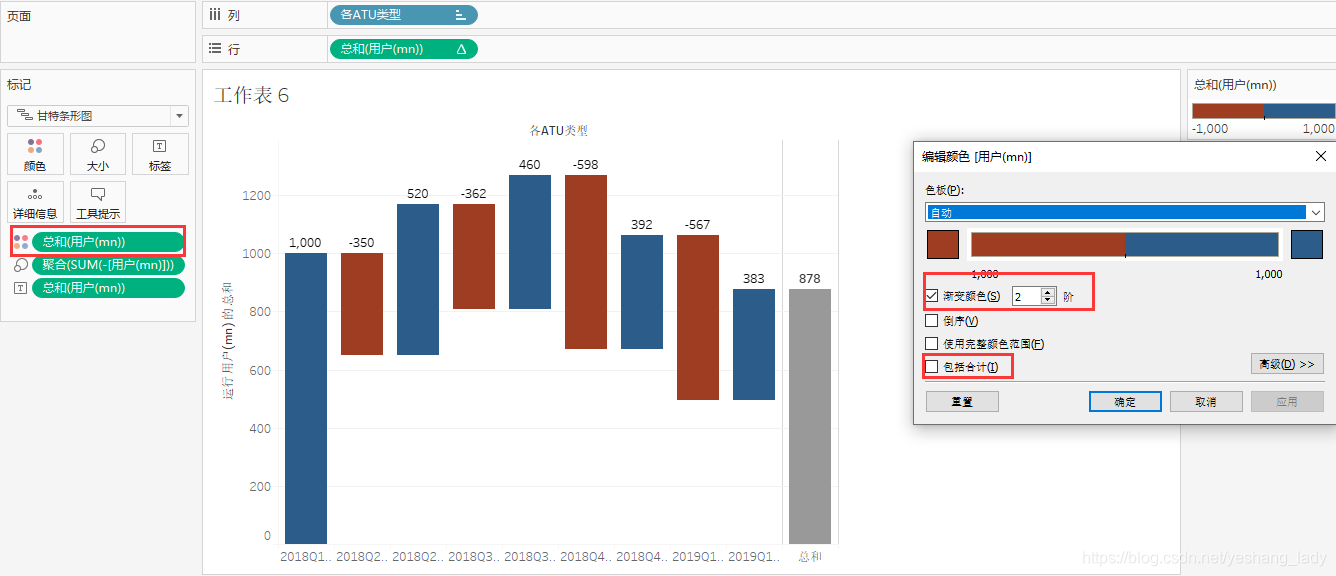

• 方法二：直接将【用户(min)】拖拽到【颜色】标签中，并对【颜色】进行设置。



图中，【总和】显示为灰色，是因为总和超过了2个色阶所能表示的最大的整数。
