用图表说话-使用图表(第2章)-相关性相对关系

1.相关性性对关系

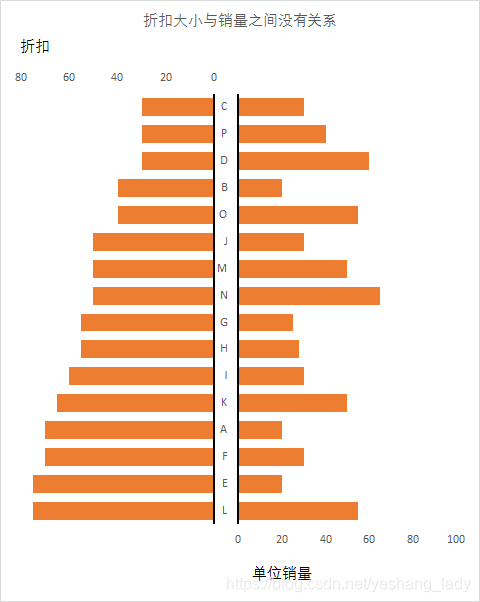

• 成对条形图(旋风图)，能够使你在看到整个相对关系的同时标识出每一项交易。（这张图和书上的不完全一致，我用Excel只能做到这种程度了）

图1

图1的具体步骤如下：

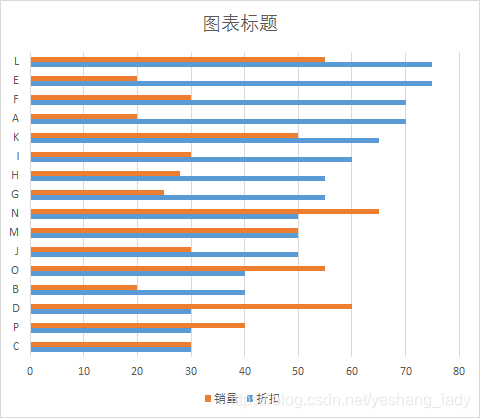

 (1)准备好数据，并从基本图形里选择簇状柱形图。

图1-0

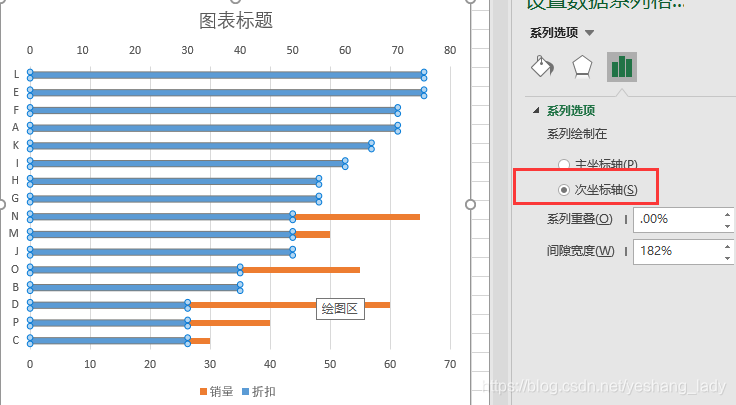

(2) 选中“折扣”系列数据对应的柱状图，给其添加次坐标轴。

图1-1

(3)分别调整主次横坐标轴的边界范围。

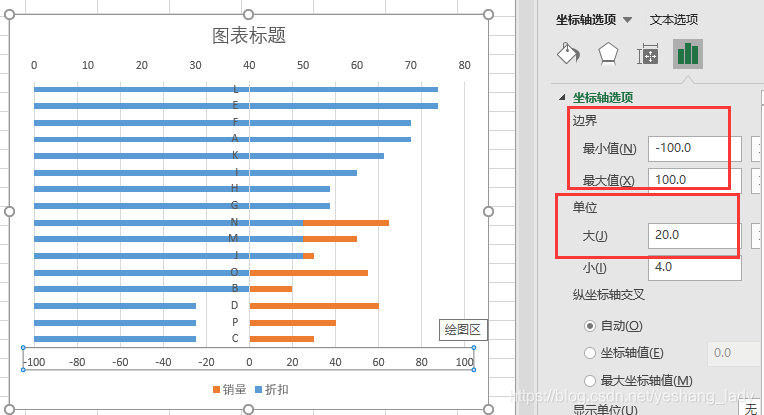

图1-2 主横坐标轴边界范围及单位设置

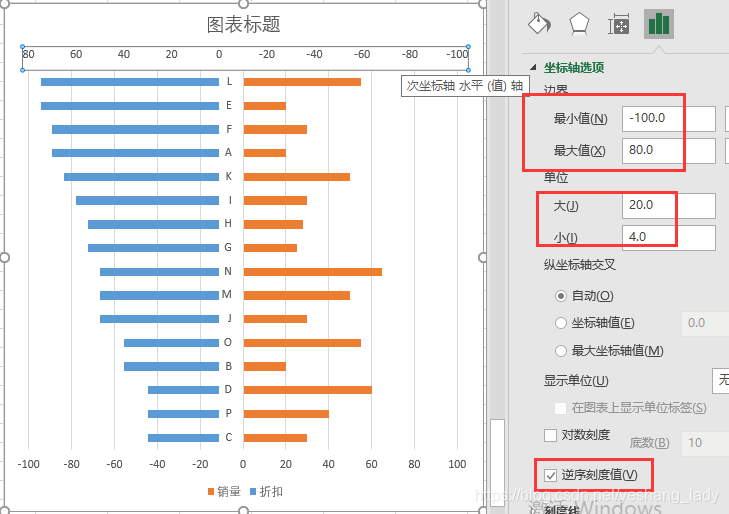

图1-3 设置次纵坐标轴的边界范围、单位，并逆序刻度

这里需要说明一点，主次横做标轴的范围设置的不同，这样两个坐标轴的0点位置不同，就可以形成中间的空白。

(4)调整主次纵坐标轴。这里主要把次纵坐标轴显示出来(选中图表之后，选择 设计->添加图表元素->坐标轴->次纵坐标轴)。

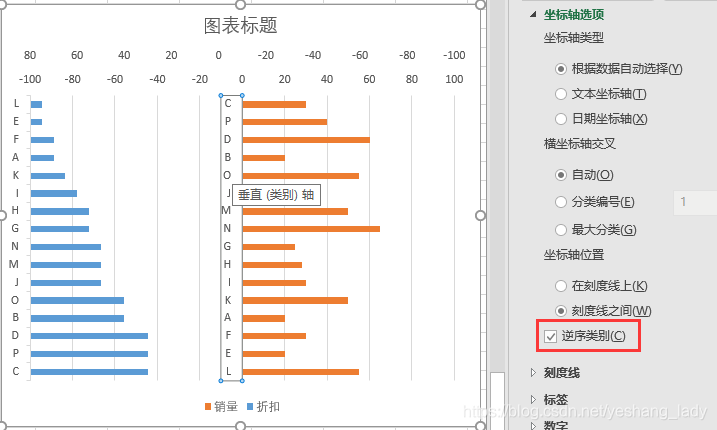

图1-4 设置主纵坐标轴

图1-5 设置次纵坐标轴

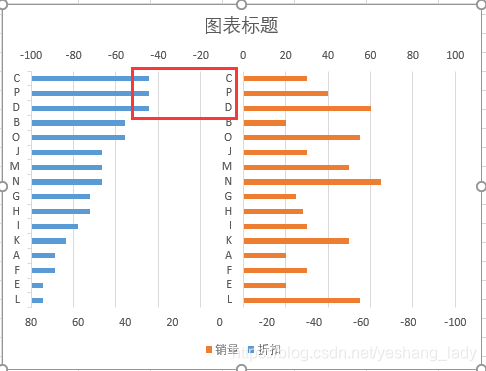

从图1-5中可以发现一个问题，就是“折扣”系列柱形图的起点不对(图1-6)。这里需要返回去调整次横坐标轴（为什么前面不调整？因为前面调整这里还是回出现这个问题）

图1-6 “折扣”系列柱形图起点不对

图1-7

到目前为止，图形的基本框架已经有了，下面就是一些细微的调整。

(5) 调整主次横坐标轴上的刻度显示，让其只显示大于等于0的部分。以其中一个坐标轴为例：6）

图1-8

 (6) 调整主次纵坐标轴的的线条及刻度线，并隐去其中一个纵坐标轴的标签，删除网格线，调整填充颜色。

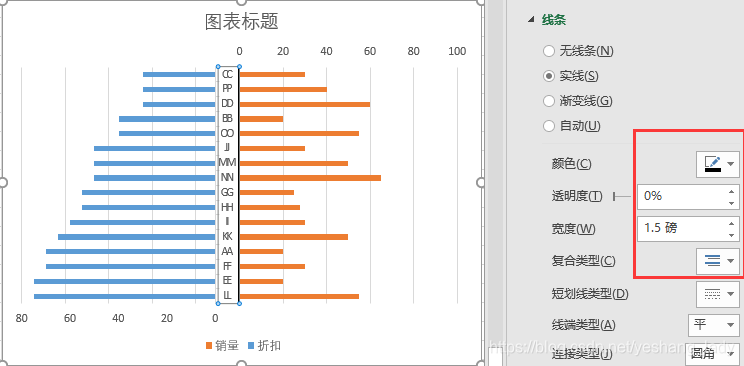

图1-9 调整纵坐标轴的线条

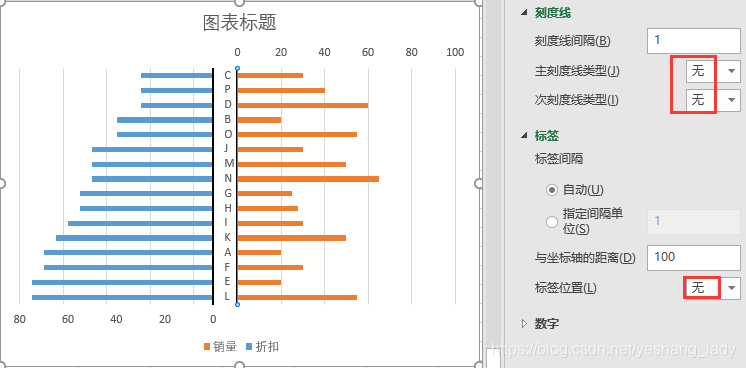

图1-10 调整刻度线并隐去标签
