Tableau Public作品复现:Obstacles to Gender Equality

序言

1. 原文链接：https://public.tableau.com/app/profile/anastasia.komissarova/viz/ObstaclestoGenderEquality_16131638872490/ObstaclestoGenderEquality
2. Tableau版本：V2021.4
3. 数据集下载：原文提供了下载服务，可以直接下载对应的twbx文件。

正文

  这篇作品中主要包括两个图表：右上角的堆积柱状图以及下方的连点图。

堆积柱状图

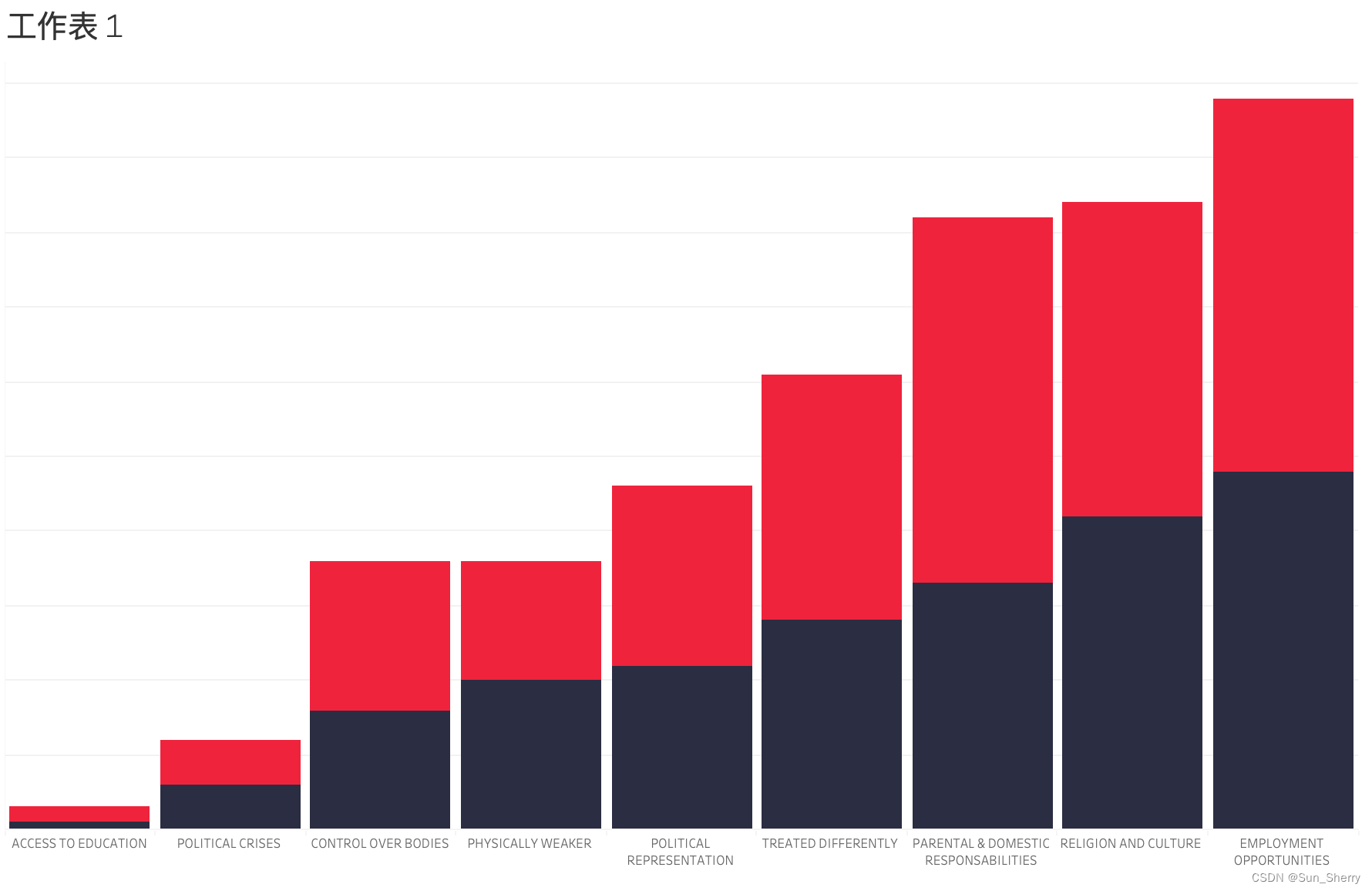

  堆积柱状图的制作方法很简单，这里不详细介绍。这里只介绍如何自定义设置柱状图颜色。通常情况下得到的堆积柱状图如下(将【Country】字段拖拽到筛选器中，【Response】字段拖拽到列中，【% of Respondents】拖拽到行中)：

现在需要重新调整柱状图的配色方案。但Tableau自带的配色方案中并没有原文中指定的颜色。所以这里需要自定义调色板，具体制作方法可以参考：自定义调色板。在Preferences.tps文件中添加如下代码：

<?xml version='1.0'?>
<workbook>
<preferences>
<color-palette name="my_base" type="regular" >
<color>#2b2d42</color>
<color>#ef233c</color>
<color>#edf2f4</color>
</color-palette>
</preferences>
</workbook>

然后重新启动Tableau，该调色板即可生效(新的配色方案名为my_base)。调整后的结果为:

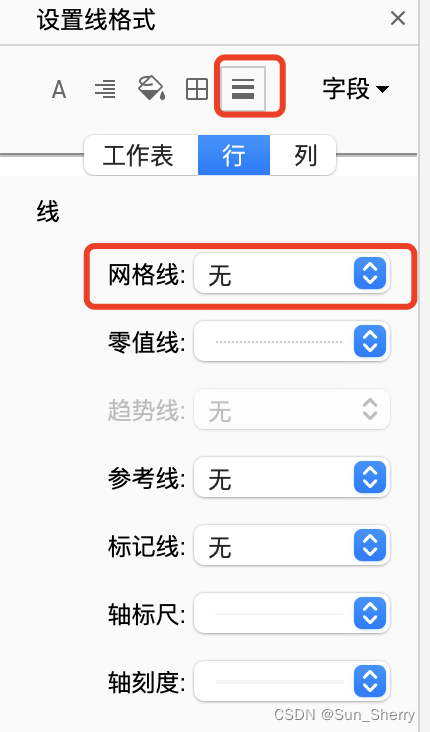

接着需要将该工作表的网格线去掉，并调整工作表的背景颜色。删除网格线的方法如下：在工作表的空白区域右击，选中【设置格式】，修改线格式，将【行】下的网格线设为“无”，即可将的工作表中的网络线去除。

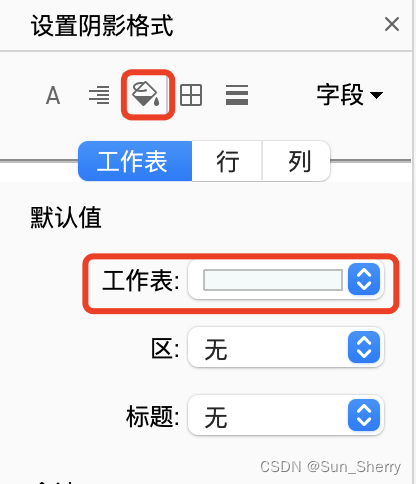

接下来，需要调整工作表区域的背景色，同样在【设置格式】中，修改阴影格式，设置工作表的背景色即可。

连点图

  连点图其实是两个表拼接到一起到，第一张表形成点，第二张表形成水平的线。设置双轴之后，就可以形成如下图所示的结果了：

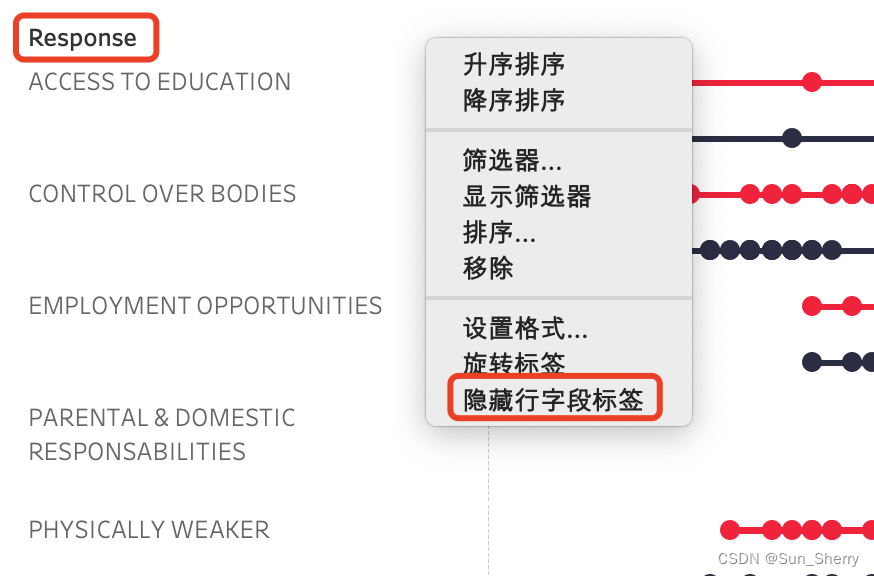

将行字段标签Response去掉，具体操作如下：

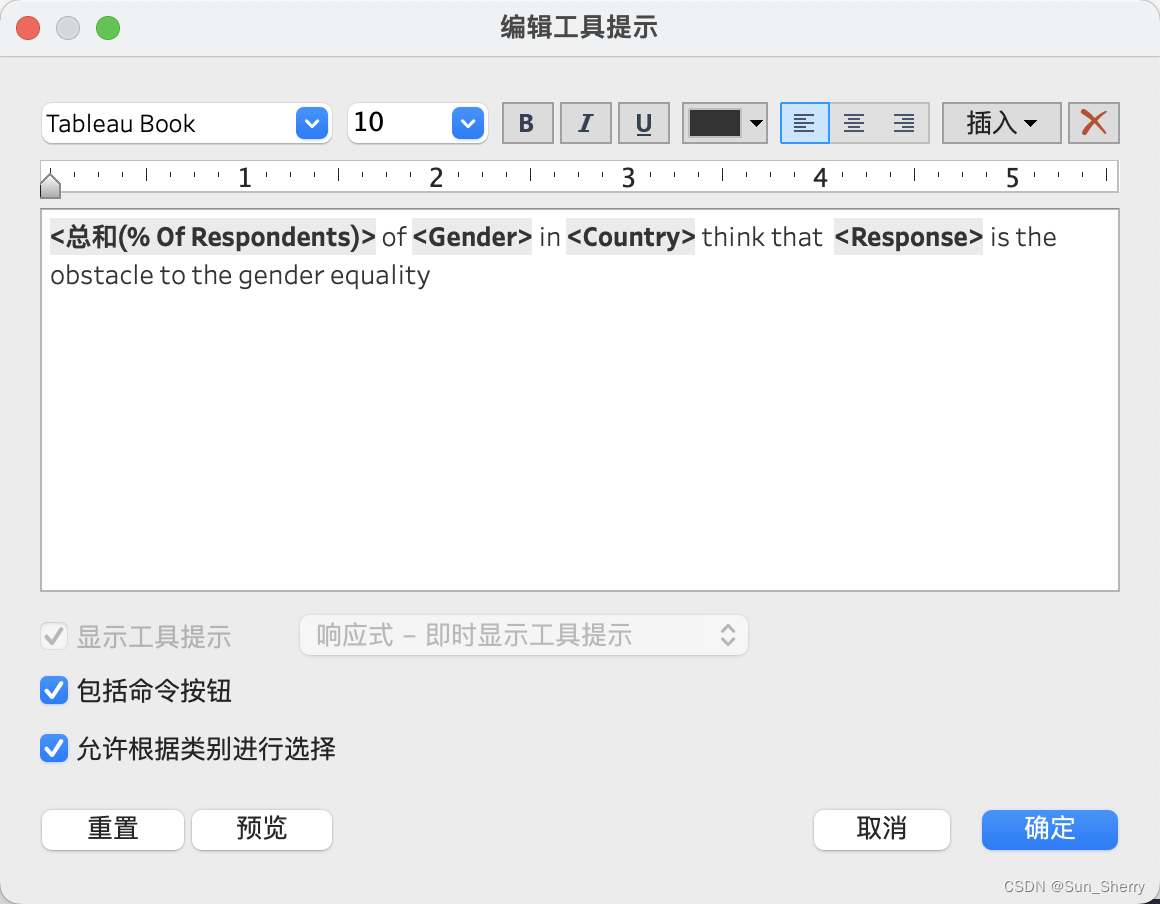

修改第一个表的工具提示方式，具体如下：

仪表板拼接

(1)首先需要创建一个新的空白对象，并拖拽到仪表板中。这个对象将作为一个容器来盛放其他所有容器。调整该对象的尺寸和背景色。具体操作如下：

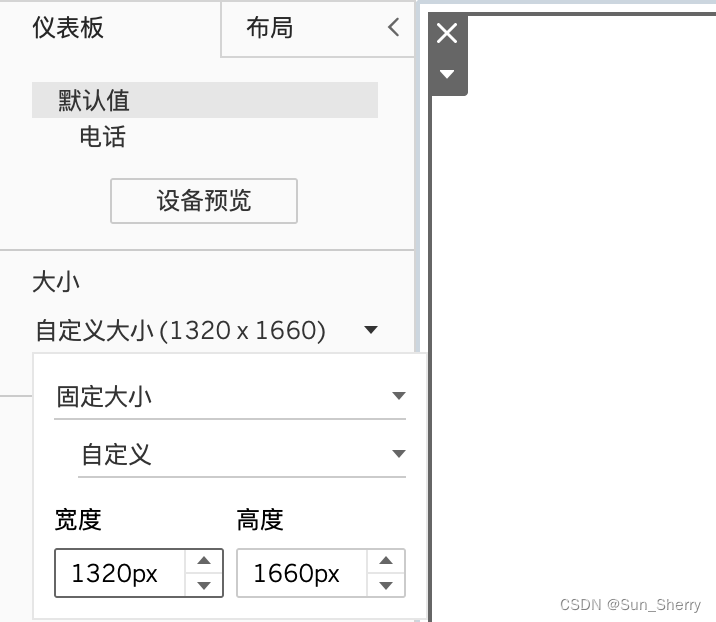

• 调整对象尺寸

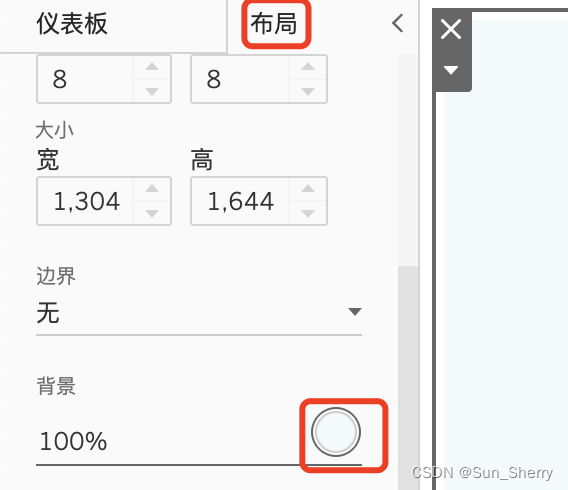

• 调整空白对象背景色

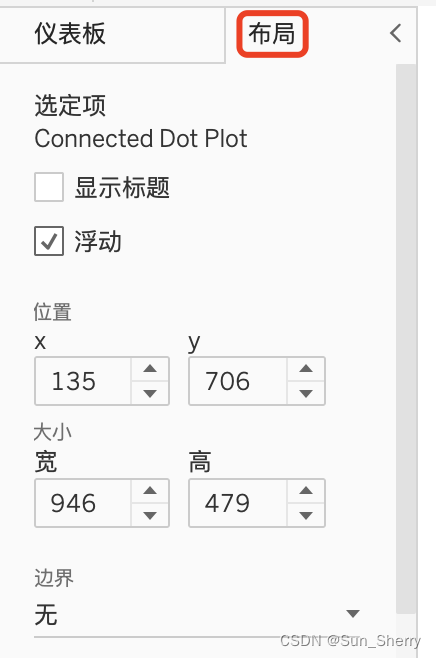

  (2) 将对象排列方式改为浮动。接着将两个工作表拖拽到指定区域即可。选中某个对象之后，可以使用【布局】中的位置、大小精准控制其摆放坐标及大小。

  (3) 将两个图表摆放好之后，剩下就是一些美观性的图标了。在需要添加文字的地方创建文字对象，需要添加图片的地方创建图像对象即可。
