本文介绍了一个使用Java实现的CPU使用率图表绘制程序。该程序利用JFreeChart库每秒更新一次图表上的数据点，并在一分钟后清空旧数据重新绘制。文章详细展示了如何设置图表样式、轴线配置及动态数据生成。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

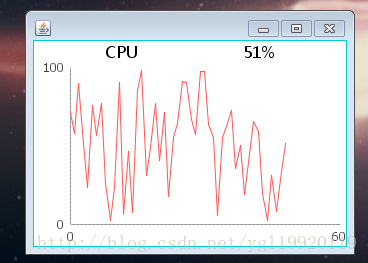

这里写图片描述

每隔一秒画一次，一分钟后重新画

需要的jar包是：gnujaxp.jar，jcommon-1.0.16.jar，jfreechart-1.0.13.jar

public class JFreeZheXianTest{

    public static XYSeries xyCPUseries = new XYSeries("CPU");

    public static int hundroud = 0;
    public static JFreeChart jfreechart = null;

    public JPanel getCPUJFreeChart(){

        jfreechart = ChartFactory.createXYLineChart(
                null, null, null, createDataset1(),
                PlotOrientation.VERTICAL, false, true, false);

        StandardChartTheme mChartTheme = new StandardChartTheme("CN");
        mChartTheme.setLargeFont(new Font("黑体", Font.BOLD, 20));
        mChartTheme.setExtraLargeFont(new Font("宋体", Font.PLAIN, 15));
        mChartTheme.setRegularFont(new Font("宋体", Font.PLAIN, 15));
        ChartFactory.setChartTheme(mChartTheme);

        jfreechart.setBorderPaint(new Color(0,204,205));
        jfreechart.setBorderVisible(true);

        XYPlot xyplot = (XYPlot) jfreechart.getPlot();

        // Y轴
        NumberAxis numberaxis = (NumberAxis) xyplot.getRangeAxis();
        numberaxis.setLowerBound(0);
        numberaxis.setUpperBound(100);
        numberaxis.setTickUnit(new NumberTickUnit(100d));
        // 只显示整数值
        numberaxis.setStandardTickUnits(NumberAxis.createIntegerTickUnits());
        // numberaxis.setAutoRangeIncludesZero(true);
        numberaxis.setLowerMargin(0); // 数据轴下（左）边距
        numberaxis.setMinorTickMarksVisible(false);// 标记线是否显示
        numberaxis.setTickMarkInsideLength(0);// 外刻度线向内长度
        numberaxis.setTickMarkOutsideLength(0);

        // X轴的设计
        NumberAxis x = (NumberAxis) xyplot.getDomainAxis();
        x.setAutoRange(true);// 自动设置数据轴数据范围
        // 自己设置横坐标的值
        x.setAutoTickUnitSelection(false);
        x.setTickUnit(new NumberTickUnit(60d));
        // 设置最大的显示值和最小的显示值
        x.setLowerBound(0);
        x.setUpperBound(60);
        // 数据轴的数据标签：只显示整数标签
        x.setStandardTickUnits(NumberAxis.createIntegerTickUnits());
        x.setAxisLineVisible(true);// X轴竖线是否显示
        x.setTickMarksVisible(false);// 标记线是否显示

        RectangleInsets offset = new RectangleInsets(0, 0, 0, 0);
        xyplot.setAxisOffset(offset);// 坐标轴到数据区的间距
        xyplot.setBackgroundAlpha(0.0f);// 去掉柱状图的背景色
        xyplot.setOutlinePaint(null);// 去掉边框

        // ChartPanel chartPanel = new ChartPanel(jfreechart);
        // chartPanel.restoreAutoDomainBounds();//重置X轴

        ChartPanel chartPanel = new ChartPanel(jfreechart, true);

        return chartPanel;
    }

    /**
     * 该方法是数据的设计
     *
     * @return
     */
    public static XYDataset createDataset1() {
        XYSeriesCollection xyseriescollection = new XYSeriesCollection();
        xyseriescollection.addSeries(xyCPUseries);
        return xyseriescollection;
    }

    /**
     * 随机生成的数据
     */
    public static void dynamicRun() {
        int i = 0;
        while (true) {

            double factor = Math.random()*100;

            hundroud = (int)factor;
            jfreechart.setTitle("CPU的大小是：           "+hundroud+"%");
            jfreechart.getTitle().setFont(new Font("微软雅黑", 0, 16));//设置标题字体

            xyCPUseries.add(i, factor);

            try {
                Thread.currentThread();
                Thread.sleep(1000);
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
            i++;
            if (i == 60){
                i=0;
                xyCPUseries.delete(0, 59);
                continue;
            }
        }
    }

    public static void main(String[] args) {
        JFreeZheXianTest jz = new JFreeZheXianTest();
        JFrame frame = new JFrame();
        frame.setSize(700, 500);
        frame.getContentPane().add(jz.getCPUJFreeChart(), BorderLayout.CENTER);

        frame.setVisible(true);
        frame.setLocationRelativeTo(null); // 窗口居于屏幕正中央
        frame.setDefaultCloseOperation(WindowConstants.EXIT_ON_CLOSE);
        dynamicRun();
    }
}
