音频传输TDM基础

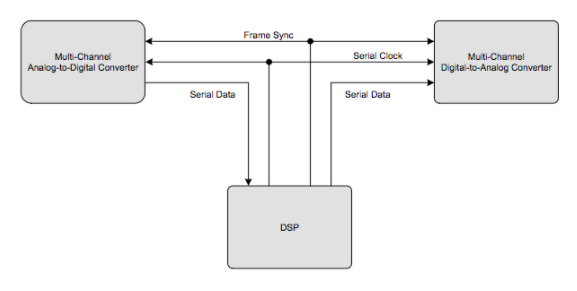

http://www.baidu.com/link?url=9uorD8aZSAEjNf-EG8Ai76N3MdrLAffoifrtu5KV57FZ5gvSLsAFJ4PCeFI_6zvuyA9SbmPADncdNiUDpc_XA_&wd=&eqid=cfd05f680008fbe1000000066264fad1http://www.baidu.com/link?url=9uorD8aZSAEjNf-EG8Ai76N3MdrLAffoifrtu5KV57FZ5gvSLsAFJ4PCeFI_6zvuyA9SbmPADncdNiUDpc_XA_&wd=&eqid=cfd05f680008fbe1000000066264fad1在音频产品中传输多声道数字音频数据可能是一项挑战。涉及信号路由和在数字信号处理器和转换器上提供足够数量的输入/输出端口的复杂性可能是一项艰巨的任务。因此，业界采用了时分复用 (TDM) 接口，允许在单条数据线上传输多个通道的数据。TDM 接口是迄今为止最常用的机制，用于在系统内的设备之间传输多声道音频数据，如图 1 所示。TDM 接口尚未标准化，TDM 格式之间可能存在变体。幸运的是，DSP 器件中的 TDM 端口是可编程的，将支持多种选择。

限制 ADC、DAC、多功能音频编解码器和其他高性能混合信号产品的 TDM 接口的灵活性程度是有利的，以避免由于时钟干扰导致的潜在性能下降。因此，Cirrus Logic 选择对音频转换器产品的 TDM 格式进行标准化，并支持 DSP 设备可用的部分选项，包括 Cirrus Logic 的 DSP 产品。本文档旨在概述 TDM 接口并讨论 Cirrus Logic 音频转换器产品支持的 TDM 格式。

时分复用概述

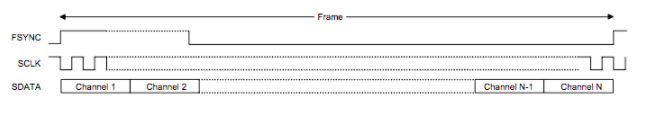

TDM 接口类似于 Cirrus 应用笔记 AN282 中讨论的 2 通道串行音频接口，不同之处在于在一个采样帧或采样周期内传输更多通道（通常为 4、6 或 8 个），如图 2 所示. 与通道 2 串行音频接口一样，TDM 接口由两个控制时钟、帧同步脉冲 (FSYNC) 和串行时钟 (SCLK) 以及串行音频数据线 (SDATA) 组成。

通用 TDM 接口

音频转换器 TDM 接口

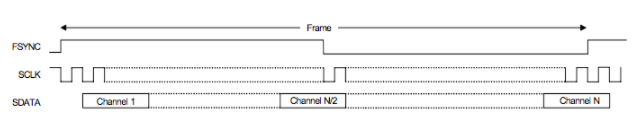

所有 Cirrus Logic 转换器产品都能够作为系统时钟的从属设备运行，例如 DSP 生成的串行时钟和 FSYNC。在此模式下工作时，帧同步所需的脉冲宽度在图 3 中非常灵活，其中最小高电平时间为串行时钟的一个周期，最小低电平时间也是串行时钟的一个周期。许多 Cirrus Logic 产品还能够提供系统时钟或作为系统时钟主设备运行。在此模式下运行时，FSYNC 的占空比为帧周期的 50%，如图 4 所示。

Cirrus Logic TDM 系统时钟从属格式

Cirrus Logic TDM 系统时钟主格式

通道块

数据发送器的标准 Cirrus Logic 实现是一个 32 位通道块，具有 24 位音频数据，如前所述。数据接收器的标准实现是具有 24 位音频数据的 32 位通道块。请注意，尾随 8 位填充不需要为零，因为接收器将忽略尾随 8 位。

有限数量的 Cirrus 逻辑产品支持用于 16 位数据的 16 位通道块。请注意，数据发送器和接收器都必须配置为 16 位通道块。许多 DSP 设备还支持 24 位通道块，这对于传输 24 位音频数据非常有效。不幸的是，这需要串行时钟和数据速率，它们与混合信号产品中的转换过程是异步的。这会降低模拟性能，因此，Cirrus Logic 转换器产品不支持 24 位通道块。
