MATLAB数字信号处理小实验

MATLAB数字信号处理小实验

1、常见离散信号的MATLAB产生和图形显示

1.程序

(1) 单位抽样序列

如果

在时间轴上延迟了k个单位，得到

即：

程序如下：

N=20;

k=9;

x=zeros(1,N);

x(10)=1;

n=[k-9:N+k-10];

stem(n,x);

(2) 单位阶跃序列

程序如下：

N=20;

x=ones(1,N);

x(1:3)=0;

n=[-3:N-4];

stem(n,x);

title('单位阶跃序列');

(3) 正弦序列

程序如下：

N=50;

n=0:N-1;

A=1;

f=50;

Fs=f*N;

fai=0.5*pi;

x=A*sin(2*pi*f*n/Fs+fai);

stem(n,x);

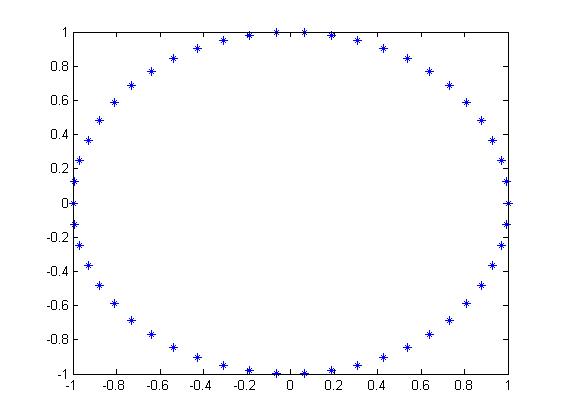

(4) 复正弦序列

程序如下：

N=50;

n=0:N-1;

w=2*pi/N;

x=exp(j*w*n);

plot(x,'*');

复指数序列

或

，它具有实部与虚部,

是复正弦的数字域频率。对第一种表示形式，可以写成

。

如果用极坐标表示,则

,

若

，则x(n)为衰减的复正弦,其实部和虚部分别为衰减振荡的正弦分量；若实部
