奉加微电子蓝牙芯片SDK例程怎么用

摘要：本文以定时器例程为例，介绍奉加微电子蓝牙芯片PHY6222的例程怎么样打开，怎么样编译，怎么样烧录。

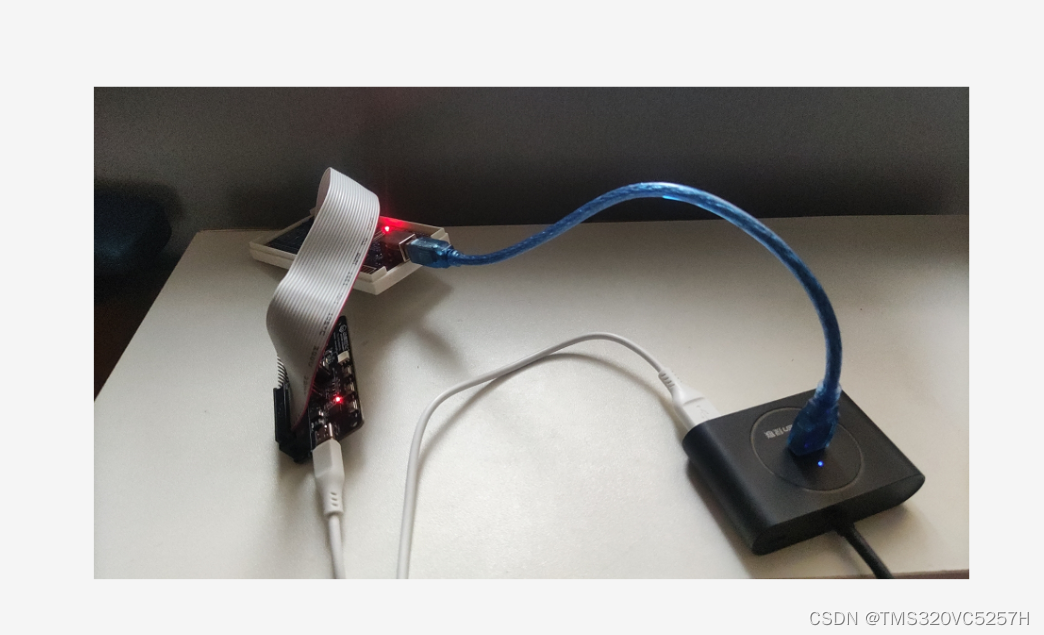

硬件如上图，软件使用了两个，一个是keil5，另一个是PhyPlusKit（奉加微电子的烧录和调试工具）。

前面的博客中，提到了从哪里下载奉加微电子的SDK。

奉加微电子蓝牙开发PhyPlusKit软件从哪里下载

 本篇文章在下载的基础上，以定时器为例演示如何将程序编译，然后烧录到开发板中。

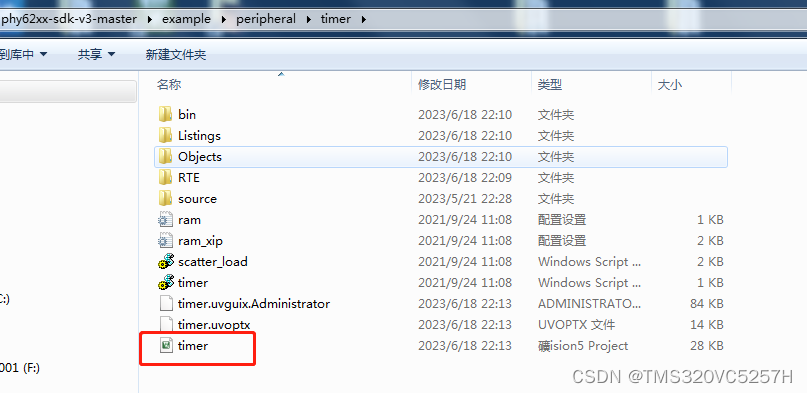

解压从gitee上下载的SDK文件。然后找到keil5 工程文件，如下图所示。

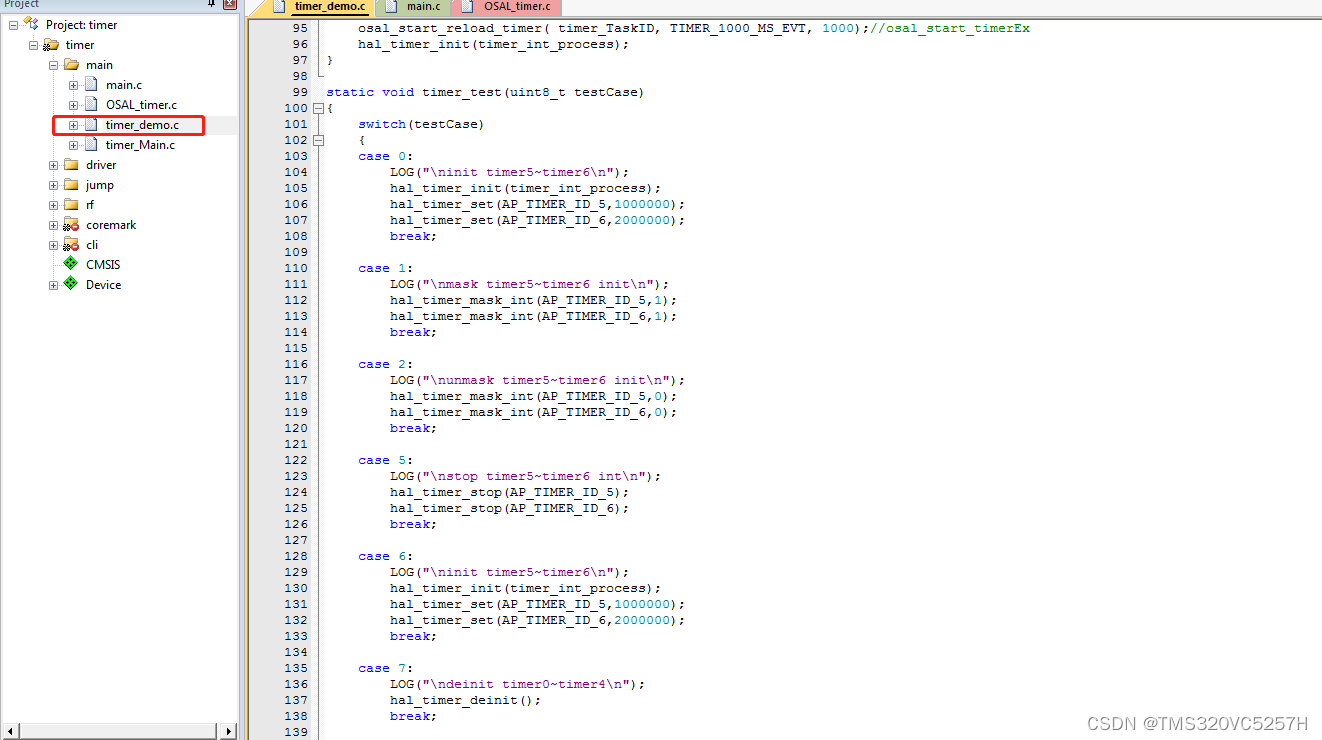

 双击打开这个工程文件，SDK例程很有层次，逐个文件点击打开可以清楚看到其结构。

 点击编译按钮，初次编译两个按钮功能相同，如果对代码进行了部分修改，则左侧一个编译（build）要比右侧一个编译（rebuild）要快，因为后者将所有模块都重新来一遍，而前者只编译改动的部分。

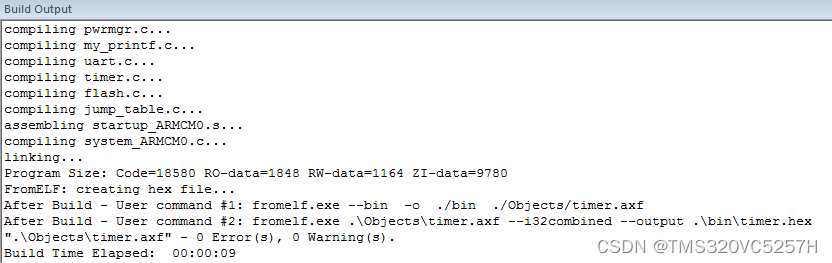

 编译成功之后，keil界面有如下的输出。

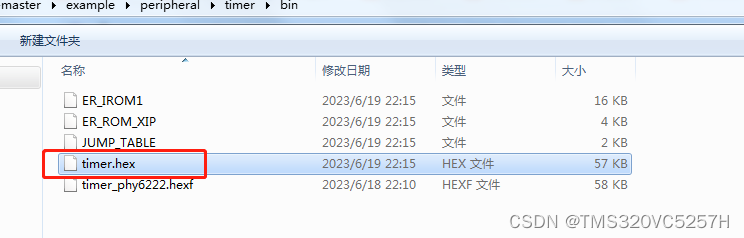

 编译成功之后，在工程目录下的bin文件夹有hex文件输出。判断的方式是看该文件的修改日期是什么时候，如果是当前的时间，那么就证明它就是最新编译的。当然，如果选择了rebuild，在objects目录下也会产生一个相同名字的hex文件。

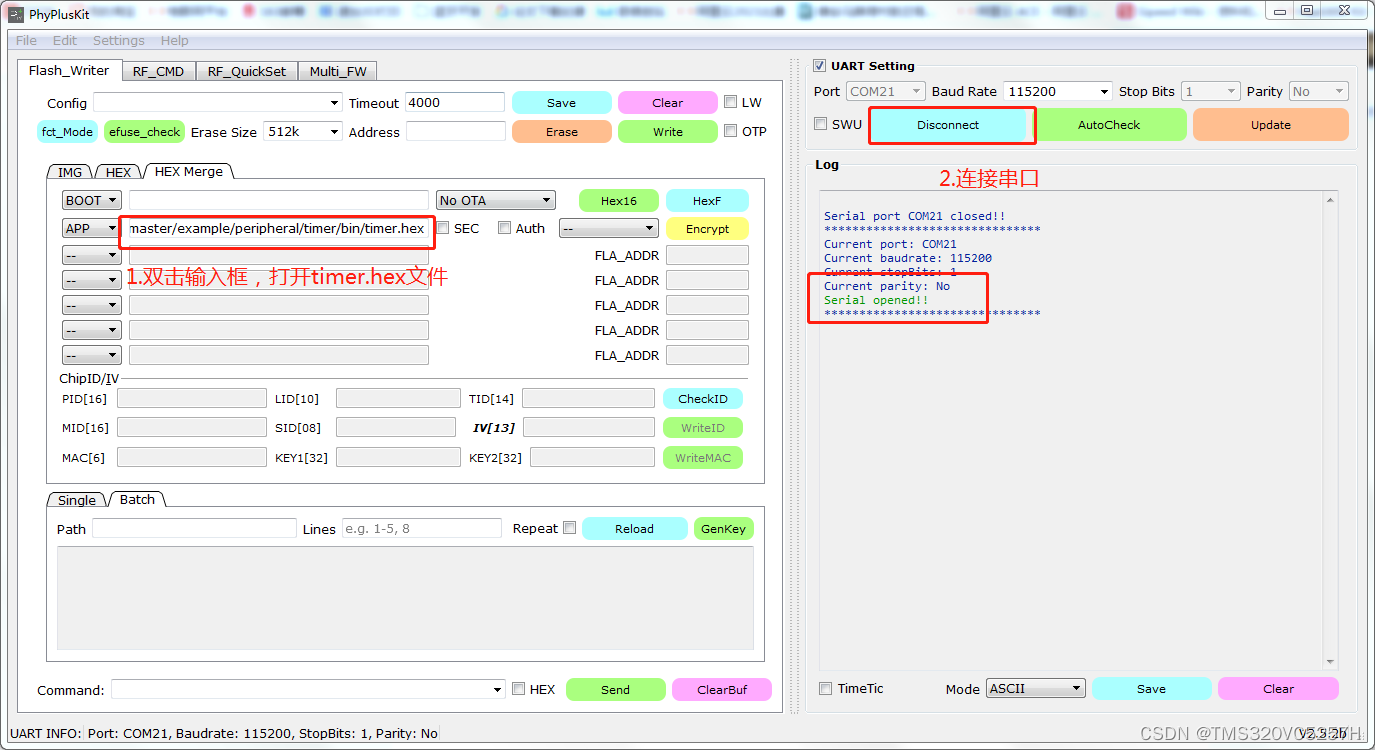

 接下来的工作，要使用奉加微电子的烧录软件PhyPlusKit。

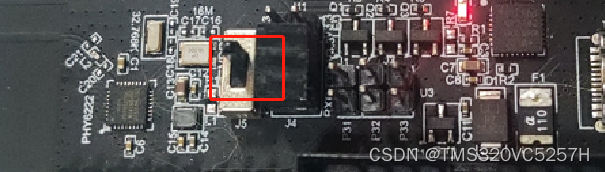

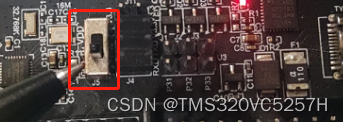

 然后拨动开发板的开关到3.3V，也就是拉高，然后按下复位按键。

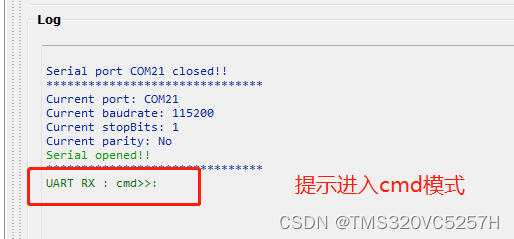

按下复位之后，软件提示cmd>>，此时就可以擦写和烧录了。



 芯片需要首先擦写，然后再烧录。详见文章

奉加微电子PhyPlusKit软件怎么使用

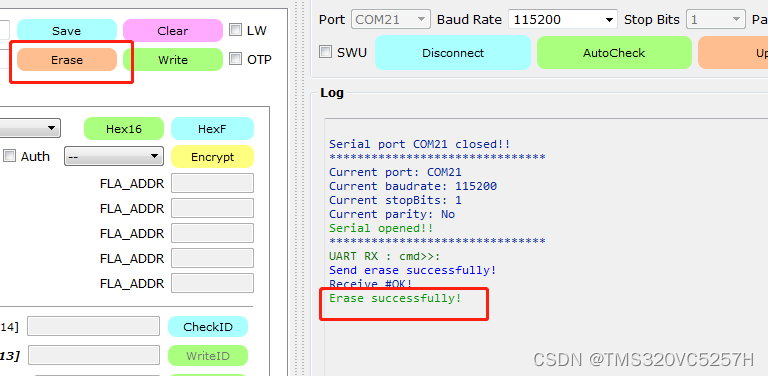

在开发板拨动开关拉高，然后复位按键按下后，点击Erase按钮，则会非常快地将芯片擦除。

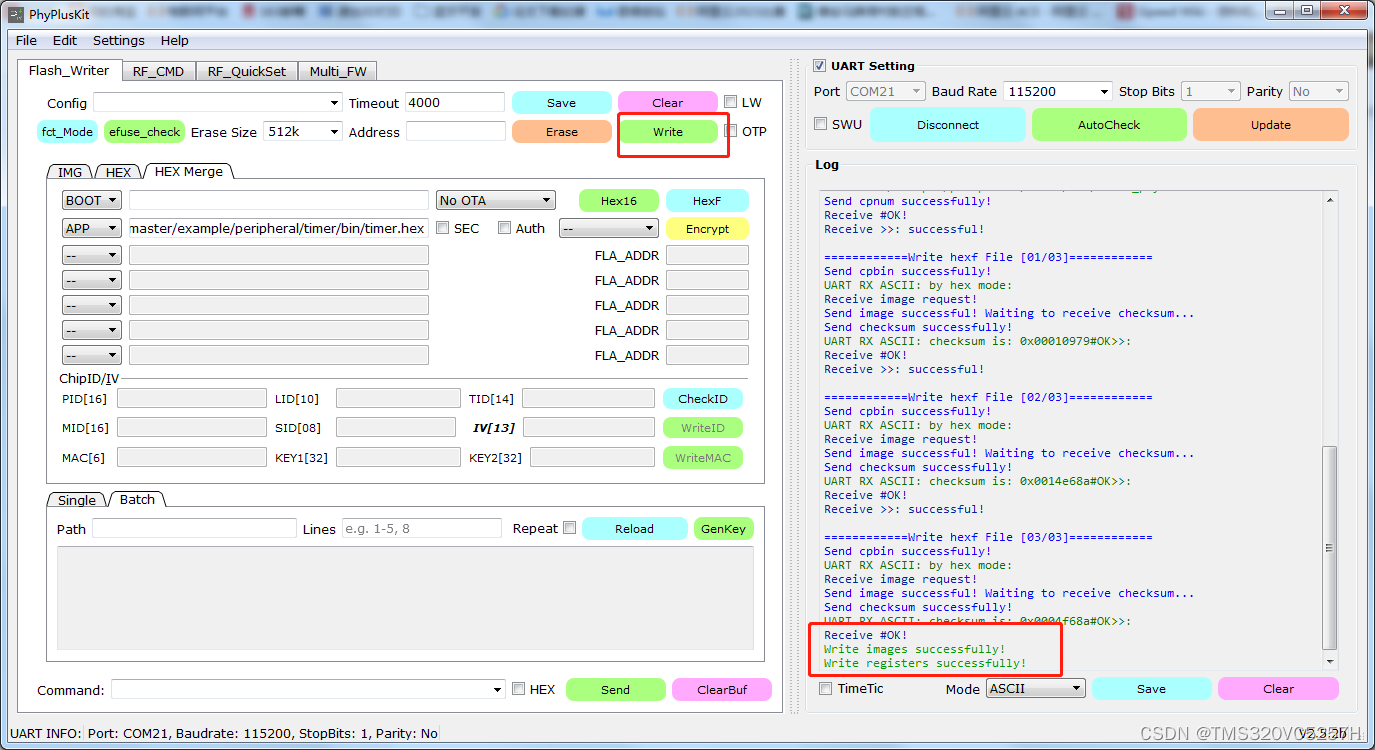

 然后点击Write按钮，就可以烧录了。出现下图所示信息，就证明烧录成功。

 PHY6222开发板不支持自动复位，所以只能手动拨动开关拉低才能让芯片从cmd进入run运行模式。

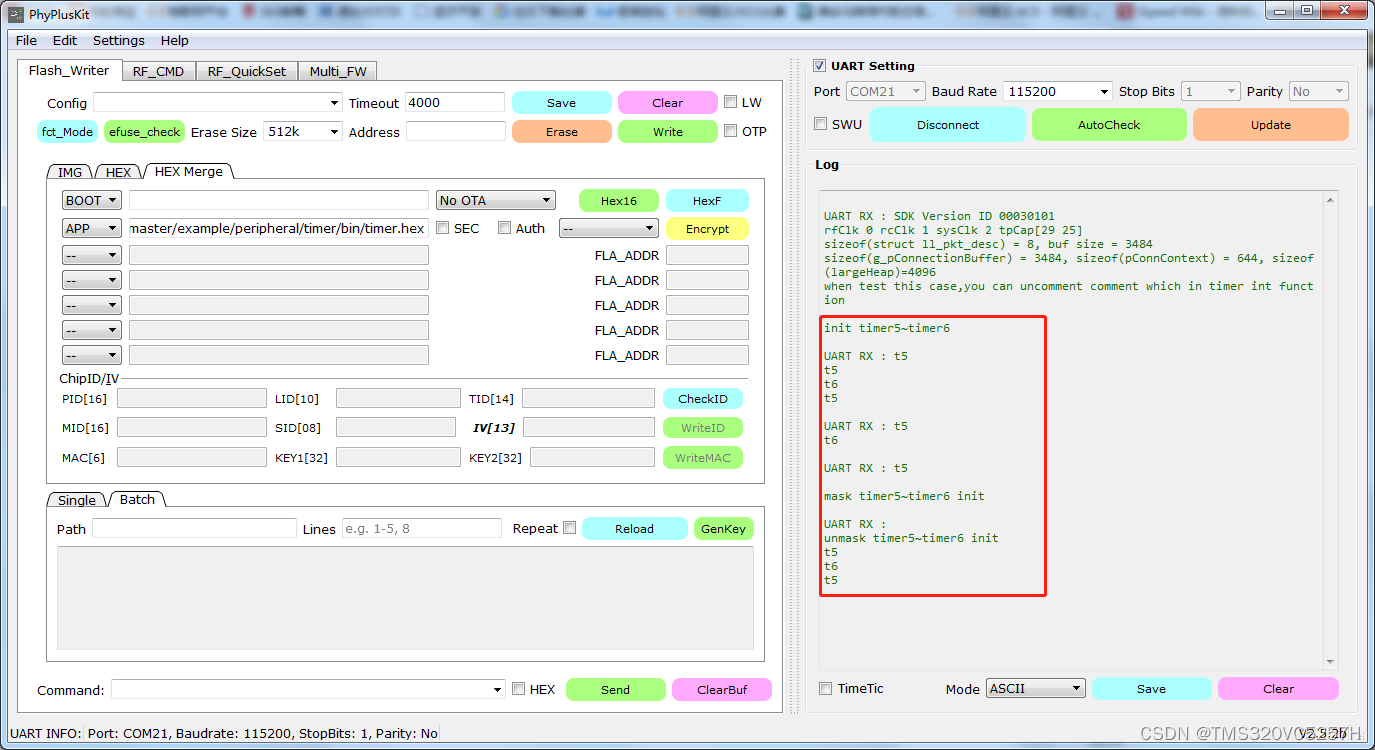

 拨动开关拉低后，再次按下复位按键，即可通过PhyPlusKit软件观察到运行效果。
