VM——利用相机自带IO控制继电器

已于 2025-04-09 12:27:31 修改
阅读量528 收藏 5
点赞数 2
CC 4.0 BY-SA版权
分类专栏： VisionMaster实战 文章标签： VisionMaster
于 2024-01-10 14:40:22 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yu_fujiang/article/details/135502746

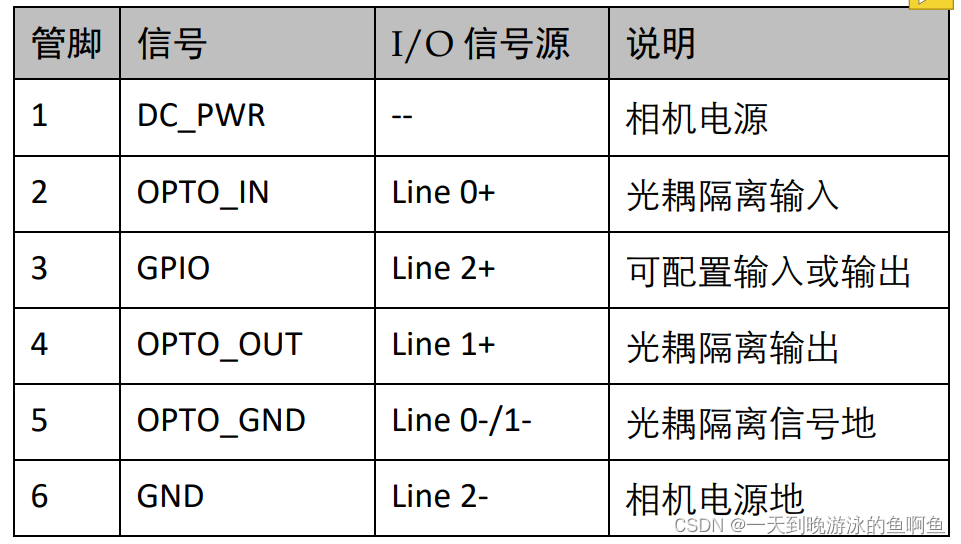

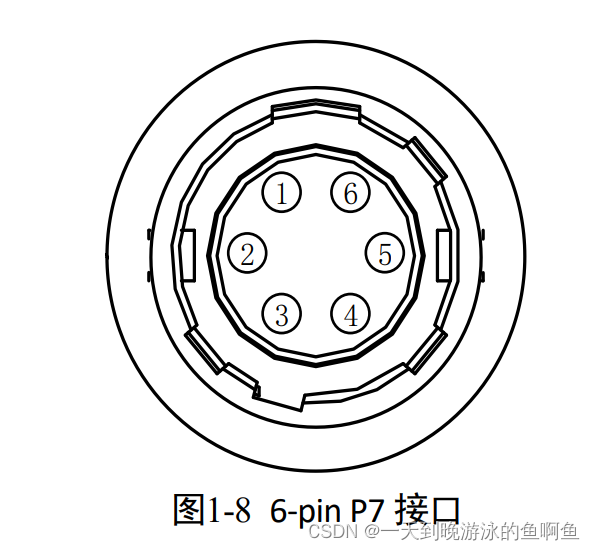

1、相机6pin接线引脚定义

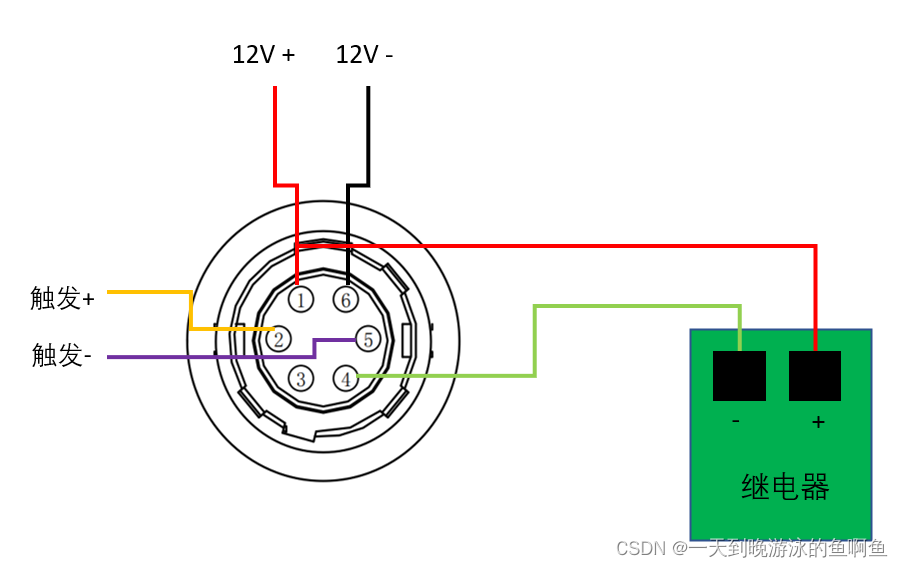

2、IO输出接线

3、VM设置

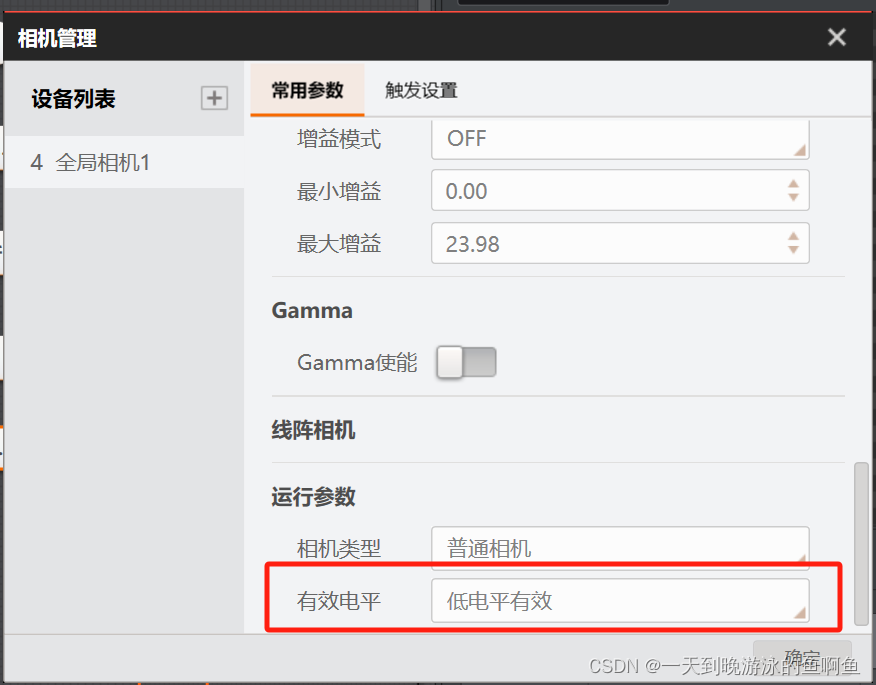

step1：相机管理中，有效电平设置为“低电平有效”，这样不输出时继电器两个接线柱之间的电压为0，继电器常开。输出时接线柱电压为12V，继电器吸合。

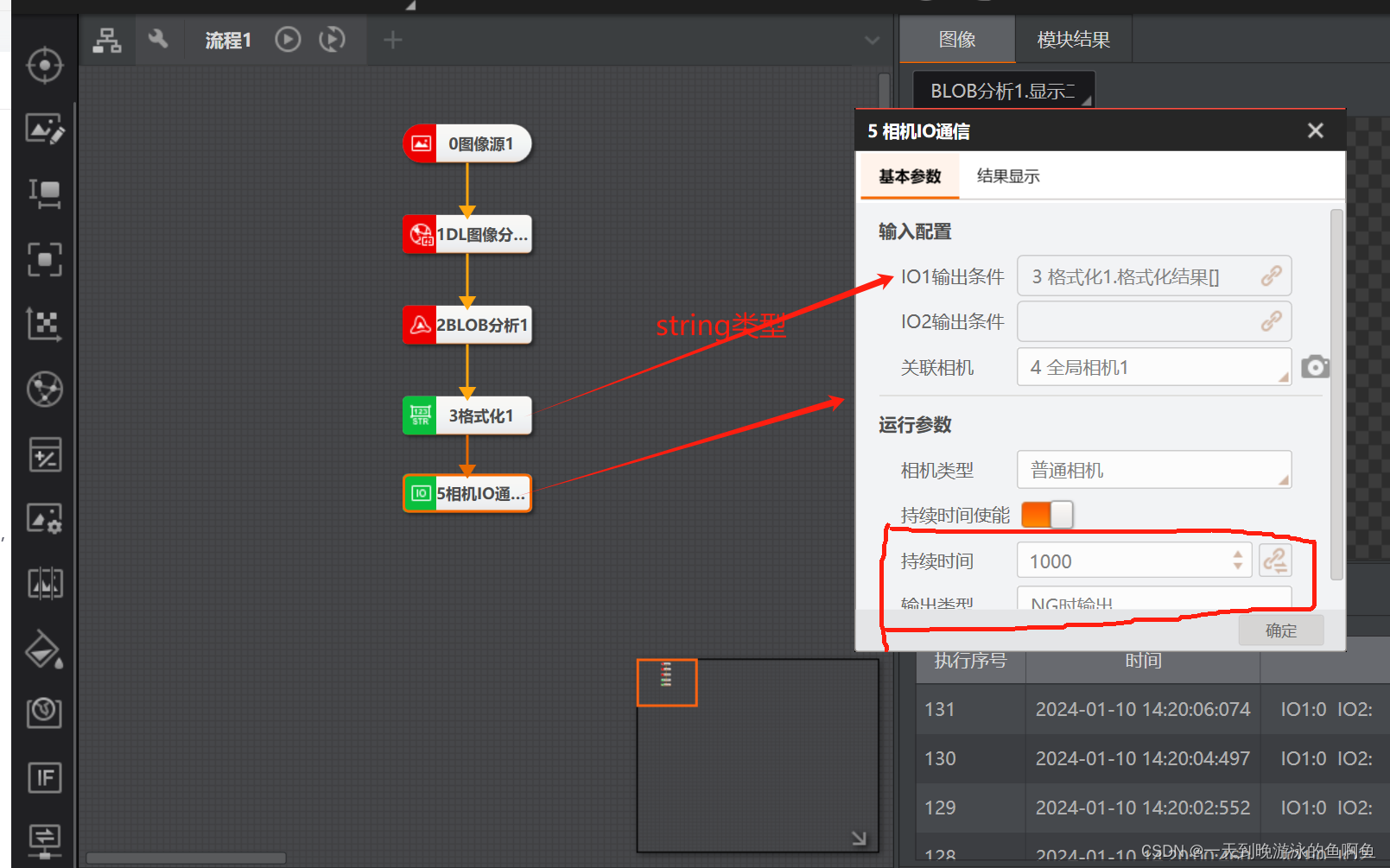

step2：相机IO通讯模块，IO输出条件只能是字符类型，因此在此模块前需要格式化的到“OK”或“NG”字符，从而控制对应的IO输出。
