docker原理 容器原理 容器实现原理 - 容器四大核心技术-docker四大核心技术- 含 User Namespaces

Docker使用user namespaces后，容器应用不论是以root用户还是普通用户身份运行，在宿主机上实际都是普通用户权限，这就大大提高了安全性。

https://zhuanlan.zhihu.com/p/607509062

先实践 helloword - 从docker组件 开始理解docker

https://blog.csdn.net/weixin_34315189/article/details/85995427

docker run hello-world
Unable to find image 'hello-world:latest' locally
latest: Pulling from library/hello-world
2db29710123e: Pull complete
Digest: sha256:2498fce14358aa50ead0cc6c19990fc6ff866ce72aeb5546e1d59caac3d0d60f
Status: Downloaded newer image for hello-world:latest

Hello from Docker!
This message shows that your installation appears to be working correctly.

To generate this message, Docker took the following steps:
 1. The Docker client contacted the Docker daemon.
 2. The Docker daemon pulled the "hello-world" image from the Docker Hub.
    (amd64)
 3. The Docker daemon created a new container from that image which runs the
    executable that produces the output you are currently reading.
 4. The Docker daemon streamed that output to the Docker client, which sent it
    to your terminal.

To try something more ambitious, you can run an Ubuntu container with:
 $ docker run -it ubuntu bash

Share images, automate workflows, and more with a free Docker ID:
 https://hub.docker.com/

For more examples and ideas, visit:
 https://docs.docker.com/get-started/

没入门的同学先看看docker架构图

此文里面 里面有详细的 docker C/S架构图

https://www.cnblogs.com/dhcn/p/12837658.html

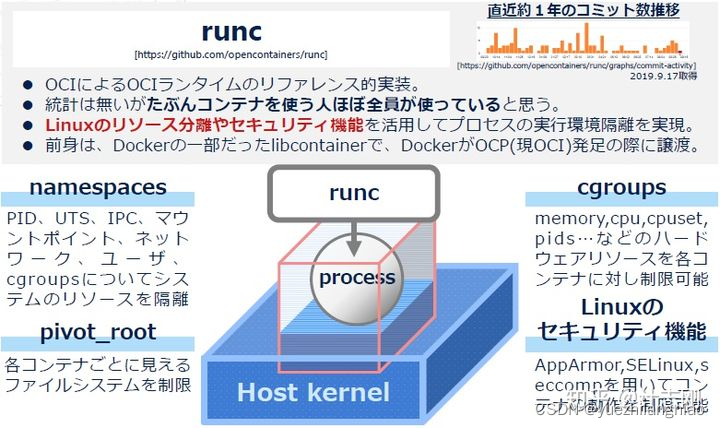

一 了解容器之前 先要知道 runc是什么

https://zhuanlan.zhihu.com/p/133861092
理解 runc 容器 k8s的关系
https://www.cnblogs.com/xuxinkun/p/8036832.html

二 概述 四大核心技术

https://www.cnblogs.com/wade-luffy/p/6589254.html
从操作系统功能上看，目前Docker底层依赖的核心技术主要包括Linux操作系统：
命名空间（Namespace）
控制组（Control Group）
联合文件系统（Union File System）
Linux网络虚拟化
原文：https://www.cnblogs.com/luozhiyun/p/13301664.html

深入理解 联合文件系统

http://dockone.io/article/128

容器中的进程隔离

容器技术的核心功能，就是通过约束和修改进程的动态表现，从而为其创造出一个“边界”。在Docker中使用了Namespace 技术来修改进程视图从而达到进程隔离的目的。

首先创建一个容器作为例子：

$ docker run -it busybox /bin/sh
/ #

-it 参数告诉了 Docker 项目在启动容器后，需要给我们分配一个文本输入 / 输出环境，也就是 TTY，跟容器的标准输入相关联，这样我们就可以和这个 Docker 容器进行交互了。而 /bin/sh 就是我们要在 Docker 容器里运行的程序。

如果我们执行如下命令：

/ # ps
PID USER TIME COMMAND
1 root 0:00 /bin/sh
10 root 0:00 ps

可以看到，我们在 Docker 里最开始执行的 /bin/sh，就是这个容器内部的第 1 号进程（PID=1）。这就意味着，前面执行的 /bin/sh，以及我们刚刚执行的 ps，已经被 Docker 隔离在了一个跟宿主机完全不同的世界当中。

本来，每当我们在宿主机上运行了一个 /bin/sh 程序，操作系统都会给它分配一个进程编号，比如 PID=100。而现在，我们要通过 Docker 把这个 /bin/sh 程序运行在一个容器当中。

Docker会将宿主机的操作系统里，还是原来的第 100 号进程通过Linux 里面的 Namespace 机制重新进行进程编号。如下：

int pid = clone(main_function, stack_size, SIGCHLD, NULL);

当我们用 clone() 系统调用创建一个新进程时，就可以在参数中指定 CLONE_NEWPID 参数，比如：

int pid = clone(main_function, stack_size, CLONE_NEWPID | SIGCHLD, NULL);

新创建的这个进程将会“看到”一个全新的进程空间，在这个进程空间里，它的 PID 是 1。

每个 Namespace 里的应用进程，都会认为自己是当前容器里的第 1 号进程，它们既看不到宿主机里真正的进程空间，也看不到其他 PID Namespace 里的具体情况。

除了我们刚刚用到的 PID Namespace，Linux 操作系统还提供了 Mount、UTS、IPC、Network 和 User 这些 Namespace，用来对各种不同的进程上下文进行“障眼法”操作。

但是，基于 Linux Namespace 的隔离机制相比于虚拟化技术也有很多不足之处，其中最主要的问题就是：隔离得不彻底。

首先，既然容器只是运行在宿主机上的一种特殊的进程，那么多个容器之间使用的就还是同一个宿主机的操作系统内核。

其次，在 Linux 内核中，有很多资源和对象是不能被 Namespace 化的，最典型的例子就是：时间。

这就意味着，如果你的容器中的程序使用 settimeofday(2) 系统调用修改了时间，整个宿主机的时间都会被随之修改，这显然不符合用户的预期。

容器中隔离中的资源限制

Linux Cgroups 就是 Linux 内核中用来为进程设置资源限制的一个重要功能。

Linux Cgroups 的全称是 Linux Control Group。它最主要的作用，就是限制一个进程组能够使用的资源上限，包括 CPU、内存、磁盘、网络带宽等等。

此外，Cgroups 还能够对进程进行优先级设置、审计，以及将进程挂起和恢复等操作。

在 Linux 中，Cgroups 给用户暴露出来的操作接口是文件系统，即它以文件和目录的方式组织在操作系统的 /sys/fs/cgroup 路径下。用 mount 指令把它们展示出来，这条命令是：

$ mount -t cgroup
cpuset on /sys/fs/cgroup/cpuset type cgroup (rw,nosuid,nodev,noexec,relatime,cpuset)
cpu on /sys/fs/cgroup/cpu type cgroup (rw,nosuid,nodev,noexec,relatime,cpu)
cpuacct on /sys/fs/cgroup/cpuacct type cgroup (rw,nosuid,nodev,noexec,relatime,cpuacct)
blkio on /sys/fs/cgroup/blkio type cgroup (rw,nosuid,nodev,noexec,relatime,blkio)
memory on /sys/fs/cgroup/memory type cgroup (rw,nosuid,nodev,noexec,relatime,memory)
…

可以看到，在 /sys/fs/cgroup 下面有很多诸如 cpuset、cpu、 memory 这样的子目录，也叫子系统。这些都是我这台机器当前可以被 Cgroups 进行限制的资源种类。

比如，对 CPU 子系统来说，我们就可以看到如下几个配置文件，这个指令是：

$ ls /sys/fs/cgroup/cpu
cgroup.clone_children cpu.cfs_period_us cpu.rt_period_us cpu.shares notify_on_release
cgroup.procs cpu.cfs_quota_us cpu.rt_runtime_us cpu.stat tasks

下面我们来使用一下cgroup，看看它是如何限制CPU的使用率的。

现在进入 /sys/fs/cgroup/cpu 目录下：

root@ubuntu:/sys/fs/cgroup/cpu$ mkdir container
root@ubuntu:/sys/fs/cgroup/cpu$ ls container/
cgroup.clone_children cpu.cfs_period_us cpu.rt_period_us cpu.shares notify_on_release
cgroup.procs cpu.cfs_quota_us cpu.rt_runtime_us cpu.stat tasks

这个目录就称为一个“控制组”。你会发现，操作系统会在你新创建的 container 目录下，自动生成该子系统对应的资源限制文件。

现在，我们在后台执行这样一条脚本：

$ while : ; do : ; done &
[1] 226

显然，它执行了一个死循环，可以把计算机的 CPU 吃到 100%，根据它的输出，我们可以看到这个脚本在后台运行的进程号（PID）是 226。

这样，我们可以用 top 指令来确认一下 CPU 有没有被打满：

$ top
%Cpu0 :100.0 us, 0.0 sy, 0.0 ni, 0.0 id, 0.0 wa, 0.0 hi, 0.0 si, 0.0 st

下面我们进入到container，看到 container 控制组里的 CPU quota 还没有任何限制（即：-1），CPU period 则是默认的 100 ms（100000 us）：

$ cat /sys/fs/cgroup/cpu/container/cpu.cfs_quota_us
-1
$ cat /sys/fs/cgroup/cpu/container/cpu.cfs_period_us
100000

接下来，我们可以通过修改这些文件的内容来设置限制。比如，向 container 组里的 cfs_quota 文件写入 20 ms（20000 us）：

$ echo 20000 > /sys/fs/cgroup/cpu/container/cpu.cfs_quota_us

它意味着在每 100 ms 的时间里，被该控制组限制的进程只能使用 20 ms 的 CPU 时间，也就是说这个进程只能使用到 20% 的 CPU 带宽。

接下来，我们把被限制的进程的 PID 写入 container 组里的 tasks 文件，上面的设置就会对该进程生效了：

$ echo 226 > /sys/fs/cgroup/cpu/container/tasks

我们可以用 top 指令查看一下：

$ top
%Cpu0 : 20.3 us, 0.0 sy, 0.0 ni, 79.7 id, 0.0 wa, 0.0 hi, 0.0 si, 0.0 st

可以看到，计算机的 CPU 使用率立刻降到了 20%。

对于 Docker 等 Linux 容器项目来说，它们只需要在每个子系统下面，为每个容器创建一个控制组（即创建一个新目录），然后在启动容器进程之后，把这个进程的 PID 填写到对应控制组的 tasks 文件中就可以了。

想要了解更多的信息，可以看这篇：Linux 资源管理指南
https://access.redhat.com/documentation/zh-cn/red_hat_enterprise_linux/6/html-single/resource_management_guide/index#idm140538582929664

容器中隔离中的文件系统

如果一个容器需要启动，那么它一定需要提供一个根文件系统（rootfs），容器需要使用这个文件系统来创建一个新的进程，所有二进制的执行都必须在这个根文件系统中。

一个最常见的 rootfs，会包括如下所示的一些目录和文件，比如 /bin，/etc，/proc 等等：

$ ls /
bin dev etc home lib lib64 mnt opt proc root run sbin sys tmp usr var

为了保证当前的容器进程没有办法访问宿主机器上其他目录，我们在这里还需要通过 libcontainer 提供的 pivot_root 或者 chroot 函数改变进程能够访问个文件目录的根节点。不过，Docker 项目在最后一步的切换上会优先使用 pivot_root 系统调用，如果系统不支持，才会使用 chroot。

通过pivot_root或chroot将容器需要的目录挂载到了容器中，同时也禁止当前的容器进程访问宿主机器上的其他目录，保证了不同文件系统的隔离。

但是rootfs 只是一个操作系统所包含的文件、配置和目录，并不包括操作系统内核。在 Linux 操作系统中，这两部分是分开存放的，操作系统只有在开机启动时才会加载指定版本的内核镜像。

这就意味着，如果你的应用程序需要配置内核参数、加载额外的内核模块，以及跟内核进行直接的交互，你就需要注意了：这些操作和依赖的对象，都是宿主机操作系统的内核，它对于该机器上的所有容器来说是一个“全局变量”，牵一发而动全身。

我们首先来解释一下，什么是Mount Namespace：

Mount Namespace用来隔离文件系统的挂载点，这样进程就只能看到自己的 mount namespace 中的文件系统挂载点。

进程的Mount Namespace中的挂载点信息可以在 /proc/[pid]/mounts、/proc/[pid]/mountinfo 和 /proc/[pid]/mountstats 这三个文件中找到。

然后我们再来看看什么是根文件系统rootfs：

根文件系统首先是一种文件系统，该文件系统不仅具有普通文件系统的存储数据文件的功能，但是相对于普通的文件系统，它的特殊之处在于，它是内核启动时所挂载（mount）的第一个文件系统，内核代码的映像文件保存在根文件系统中，系统引导启动程序会在根文件系统挂载之后从中把一些初始化脚本（如rcS,inittab）和服务加载到内存中去运行。

Linux启动时，第一个必须挂载的是根文件系统；若系统不能从指定设备上挂载根文件系统，则系统会出错而退出启动。成功之后可以自动或手动挂载其他的文件系统。

基于上面两个基础知识，我们知道一个Linux容器，首先应该要有一个文件隔离环境，并且还要实现rootfs。

而在 Linux 操作系统里，有一个名为 chroot 的命令可以实现改变进程的根目录到指定的位置的目的从而实现rootfs。

所以我们的容器进程启动之前重新挂载它的整个根目录“/”。而由于 Mount Namespace 的存在，这个挂载对宿主机不可见，所以就创建了一个独立的隔离环境。

而挂载在容器根目录上、用来为容器进程提供隔离后执行环境的文件系统就是叫做rootfs。

所以，一个最常见的 rootfs，或者说容器镜像，会包括如下所示的一些目录和文件，比如 /bin，/etc，/proc 等等：

$ ls /
bin dev etc home lib lib64 mnt opt proc root run sbin sys tmp usr var

由于有了rootfs之后，所以rootfs 里打包的不只是应用，而是整个操作系统的文件和目录，也就意味着，应用以及它运行所需要的所有依赖，都被封装在了一起。这也就为容器镜像提供了“打包操作系统”的能力。
层（layer）

Docker 在镜像的设计中，引入了层（layer）的概念。也就是说，用户制作镜像的每一步操作，都会生成一个层，也就是一个增量 rootfs。

layer是使用了一种叫作联合文件系统（Union File System）的能力。

Union File System 也叫 UnionFS，最主要的功能是将多个不同位置的目录联合挂载（union mount）到同一个目录下。比如，我现在有两个目录 A 和 B，它们分别有两个文件：

$ tree
.
├── A
│ ├── a
│ └── x
└── B
├── b
└── x

使用联合挂载的方式，将这两个目录挂载到一个公共的目录 C 上：

$ mkdir C
$ mount -t aufs -o dirs=./A:./B none ./C

$ tree ./C
./C
├── a
├── b
└── x

比如我们拉取一个镜像：

$ docker run -d ubuntu:latest sleep 3600

在Docker中，这个所谓的“镜像”，实际上就是一个 Ubuntu 操作系统的 rootfs，它的内容是 Ubuntu 操作系统的所有文件和目录。但是Docker 镜像使用的 rootfs，往往由多个“层”组成：

$ docker image inspect ubuntu:latest
…
“RootFS”: {
“Type”: “layers”,
“Layers”: [
“sha256:f49017d4d5ce9c0f544c…”,
“sha256:8f2b771487e9d6354080…”,
“sha256:ccd4d61916aaa2159429…”,
“sha256:c01d74f99de40e097c73…”,
“sha256:268a067217b5fe78e000…”
]
}

可以看到，这个 Ubuntu 镜像，实际上由五个层组成。这五个层就是五个增量 rootfs，每一层都是 Ubuntu 操作系统文件与目录的一部分；而在使用镜像时，Docker 会把这些增量联合挂载在一个统一的挂载点上。

这个挂载点就是 /var/lib/docker/aufs/mnt/，比如，这个目录里面正是一个完整的 Ubuntu 操作系统：

$ ls /var/lib/docker/aufs/mnt/6e3be5d2ecccae7cc0fcfa2a2f5c89dc21ee30e166be823ceaeba15dce645b3e
bin boot dev etc home lib lib64 media mnt opt proc root run sbin srv sys tmp usr var

我们可以在/sys/fs/aufs 下查看被联合挂载在一起的各个层的信息：

$ cat /sys/fs/aufs/si_972c6d361e6b32ba/br[0-9]*
/var/lib/docker/aufs/diff/6e3be5d2ecccae7cc…=rw
/var/lib/docker/aufs/diff/6e3be5d2ecccae7cc…-init=ro+wh
/var/lib/docker/aufs/diff/32e8e20064858c0f2…=ro+wh
/var/lib/docker/aufs/diff/2b8858809bce62e62…=ro+wh
/var/lib/docker/aufs/diff/20707dce8efc0d267…=ro+wh
/var/lib/docker/aufs/diff/72b0744e06247c7d0…=ro+wh
/var/lib/docker/aufs/diff/a524a729adadedb90…=ro+wh

从这个结构可以看出来，这个容器的 rootfs 由如下图所示的三部分组成：


第一部分，只读层。

对应的正是 ubuntu:latest 镜像的五层。它们的挂载方式都是只读（ro+wh）的。

$ ls /var/lib/docker/aufs/diff/72b0744e06247c7d0…
etc sbin usr var
$ ls /var/lib/docker/aufs/diff/32e8e20064858c0f2…
run
$ ls /var/lib/docker/aufs/diff/a524a729adadedb900…
bin boot dev etc home lib lib64 media mnt opt proc root run sbin srv sys tmp usr var

第二部分，可读写层。

它是这个容器的 rootfs 最上面的一层（6e3be5d2ecccae7cc），它的挂载方式为：rw，即 read write。在没有写入文件之前，这个目录是空的。而一旦在容器里做了写操作，你修改产生的内容就会以增量的方式出现在这个层中。

如果删除一个只读的文件，AuFS 会在可读写层创建一个 whiteout 文件，把只读层里的文件“遮挡”起来。

比如，你要删除只读层里一个名叫 foo 的文件，那么这个删除操作实际上是在可读写层创建了一个名叫.wh.foo 的文件。

最上面这个可读写层的作用，就是专门用来存放你修改 rootfs 后产生的增量，无论是增、删、改，都发生在这里。

第三部分，Init 层。

它是一个以“-init”结尾的层，夹在只读层和读写层之间。Init 层是 Docker 项目单独生成的一个内部层，专门用来存放 /etc/hosts、/etc/resolv.conf 等信息。

需要这样一层的原因是，这些文件本来属于只读的 Ubuntu 镜像的一部分，但是用户往往需要在启动容器时写入一些指定的值比如 hostname，所以就需要在可读写层对它们进行修改。

但是这些修改往往只对当前的容器有效，并不会执行 docker commit 时，把这些信息连同可读写层一起提交掉。

docker-filesystems

上面的这张图片非常好的展示了组装的过程，每一个镜像层都是建立在另一个镜像层之上的，同时所有的镜像层都是只读的，只有每个容器最顶层的容器层才可以被用户直接读写，所有的容器都建立在一些底层服务（Kernel）上，包括命名空间、控制组、rootfs 等等，这种容器的组装方式提供了非常大的灵活性，只读的镜像层通过共享也能够减少磁盘的占用。

在最新的 Docker 中，overlay2 取代了 aufs 成为了推荐的存储驱动，但是在没有 overlay2 驱动的机器上仍然会使用 aufs作为 Docker 的默认驱动。

这篇官方文章里详细的介绍了存储驱动：Docker storage drivers。
Docker exec的实现原理

比如说我们运行了一个Docker容器，我们如果想进入到容器内部进行操作，一般会使用如下命令：

docker exec -it {container id} /bin/sh

通过使用docker exec 命令进入到了容器当中，那么docker exec 是怎么做到进入容器里的呢？

实际上，Linux Namespace 创建的隔离空间虽然看不见摸不着，但一个进程的 Namespace 信息在宿主机上是确确实实存在的，并且是以一个文件的方式存在。

比如，通过如下指令，你可以看到当前正在运行的 Docker 容器的进程号（PID）：

docker inspect --format ‘{{ .State.Pid }}’ 6e27dcd23489

29659

这时，你可以通过查看宿主机的 proc 文件，看到这个 29659 进程的所有 Namespace 对应的文件：

(base) [root@VM_243_186_centos ~]# ls -l /proc/29659/ns
总用量 0
lrwxrwxrwx 1 root root 0 7月 14 15:18 cgroup -> cgroup:[4026531835]
lrwxrwxrwx 1 root root 0 7月 14 15:18 ipc -> ipc:[4026532327]
lrwxrwxrwx 1 root root 0 7月 14 15:09 mnt -> mnt:[4026532325]
lrwxrwxrwx 1 root root 0 7月 14 15:09 net -> net:[4026532330]
lrwxrwxrwx 1 root root 0 7月 14 15:18 pid -> pid:[4026532328]
lrwxrwxrwx 1 root root 0 7月 14 15:18 uts -> uts:[4026532326]

这也就意味着：一个进程，可以选择加入到某个进程已有的 Namespace 当中，从而达到“进入”这个进程所在容器的目的，这正是 docker exec 的实现原理。
setns() 函数

通过 setns() 函数可以将当前进程加入到已有的 namespace 中。setns() 在 C 语言库中的声明如下：

#define _GNU_SOURCE
#include <sched.h>
int setns(int fd, int nstype);

fd：表示要加入 namespace 的文件描述符。
nstype：参数 nstype 让调用者可以检查 fd 指向的 namespace 类型是否符合实际要求。若把该参数设置为 0 表示不检查。

所以说docker exec 这个操作背后，其实是利用了setns调用进入到 namespace从而进行相关的操作。
Volume 机制

Volume 机制，允许你将宿主机上指定的目录或者文件，挂载到容器里面进行读取和修改操作。

在 Docker 项目里，它支持两种 Volume 声明方式，可以把宿主机目录挂载进容器的 /test 目录当中：

$ docker run -v /test …
$ docker run -v /home:/test …

在第一种情况下，由于你并没有显示声明宿主机目录，那么 Docker 就会默认在宿主机上创建一个临时目录 /var/lib/docker/volumes/[VOLUME_ID]/_data，然后把它挂载到容器的 /test 目录上。而在第二种情况下，Docker 就直接把宿主机的 /home 目录挂载到容器的 /test 目录上。

镜像的各个层，保存在 /var/lib/docker/aufs/diff 目录下，在容器进程启动后，它们会被联合挂载在 /var/lib/docker/aufs/mnt/ 目录中，这样容器所需的 rootfs 就准备好了。

容器会在 rootfs 准备好之后，在执行 chroot 之前，把 Volume 指定的宿主机目录（比如 /home 目录），挂载到指定的容器目录（比如 /test 目录）在宿主机上对应的目录（即 /var/lib/docker/aufs/mnt/[可读写层 ID]/test）上，这个 Volume 的挂载工作就完成了。

由于执行这个挂载操作时，“容器进程”已经创建了，也就意味着此时 Mount Namespace 已经开启了。所以，这个挂载事件只在这个容器里可见。你在宿主机上，是看不见容器内部的这个挂载点的。从而保证了容器的隔离性不会被 Volume 打破。

这里的挂载技术就是Linux 的绑定挂载（bind mount）机制。它的主要作用就是，允许你将一个目录或者文件，而不是整个设备，挂载到一个指定的目录上。并且，这时你在该挂载点上进行的任何操作，只是发生在被挂载的目录或者文件上，而原挂载点的内容则会被隐藏起来且不受影响。


mount --bind /home /test，会将 /home 挂载到 /test 上。其实相当于将 /test 的 dentry，重定向到了 /home 的 inode。这样当我们修改 /test 目录时，实际修改的是 /home 目录的 inode。
