Apache DolphinScheduler的架构、特点

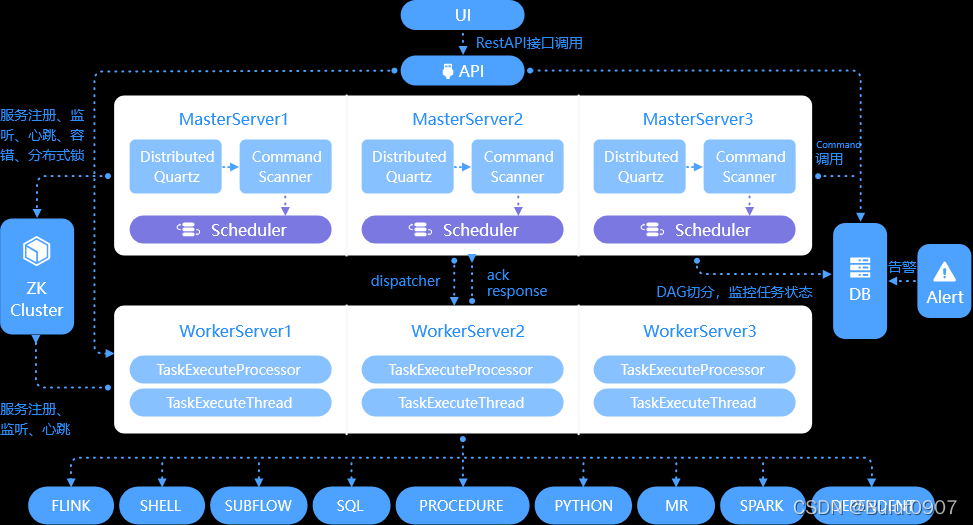

1. Apache DolphinScheduler架构

Master是分布式无中心的，MasterServer同时监控其它MasterServer的状态

执行流程：

1. 当创建一个工作流，UI通过API将元数据写入到元数据库DB
2. 多个MasterServer的扫描线程从元数据库DB去抢夺工作流进行执行
3. MasterServer对工作流进行DAG切分，将切分后的任务分发给WorkerServer进行执行，同时MasterServer对任务进行监听
4. WorkerServer对任务进行执行。同时向MasterServer反馈任务状态
5. MasterWorker将任务状态写入到元数据库DB
6. UI界面通过API从元数据库DB查询工作流状态
7. UI界面直接从WorkerServer上进行log日志的查看
8. Alert将告警的信息储存在元数据库DB中

2. Apache DolphinScheduler架构和特点

• 如果任务过多，Master采用任务缓存队列，来避免过载
• 支持多租户
• 任务支持重试、从指定节点恢复失败、暂停及Kill任务等操作
• 调度器使用分布式调度，调度能力随集群线性增长，Master和Worker支持动态上下线
• 支持流程实例和任务实例的优先级
• 支持SQL任务查询结果邮件发送
• 支持区间并行和串行两种补历史数据的方式

3. Apache DolphinScheduler各模块介绍

• dolphinscheduler-alert：告警模块，提供AlertServer服务
• dolphinscheduler-api：web应用模块，提供ApiServer服务
• dolphinscheduler-common：通用的常量枚举、工具类、数据结构或者基类
• dolphinscheduler-dao：提供数据库访问等操作
• dolphinscheduler-remote：基于netty的客户端、服务端
• dolphinscheduler-server：MasterServer和WorkerServer服务
• dolphinscheduler-service：service模块，包含Quartz、Zookeeper、日志客户端访问服务，便于server模块和api模块调用
• dolphinscheduler-ui：前端模块
