硬件十万个为什么——运放篇（八）运算放大器容性负载驱动问题

问：为什么我要考虑驱动容性负载问题?

答：通常这是无法选择的。在大多数情况下，负载电容并非人为地所加电容。它常常 是人们不希望的一种客观存在，例如一段同轴电缆所表现出的电容效应。但是在有些情况下 ，要求对运算放大器的输出端的直流电压进行去耦。例如，当运放被用作基准电压的倒相或 驱动一个动态负载时。在这种情况下，你也许在运放的输出端直接连接旁路电容。不论哪种 情况，容性负载都要对运放的性能有影响。

问：容性负载如何影响运放的性能?
答：为简单起见，可将放大器看成一个振荡器。每个运放都有一个内部输出

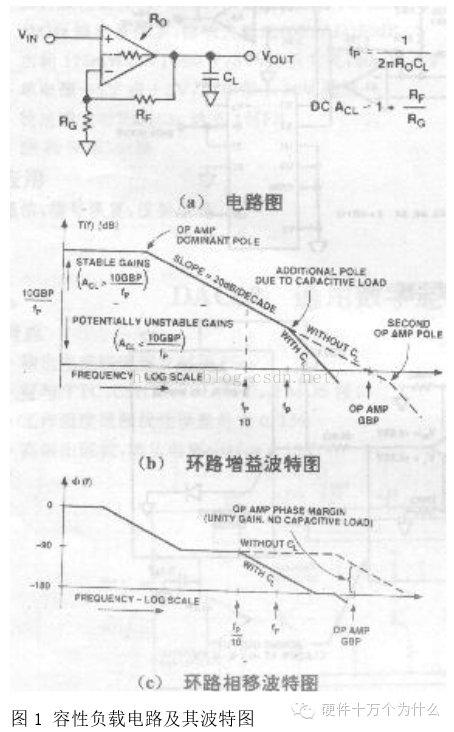

电阻RO，当它与容性负载相接时，在运放传递函数上产生一个附加的极点。正如图1(b)波 特图幅频特性曲线表示，附加极点的幅频特性斜率比主极点20dB/十倍频程更徒。从相频特 性曲线图1(c)中可以看出，每个附加极点的相移都增加-90°。我们可用图1(b)或图1(c)来判断电路的稳定性。从图1(b)中可以看出，当开环增益和反馈衰减之和大于1时，电路会 不稳定。同样，在图1(c)中，如果某一工作频率低于闭环带宽，在这个频率下环路相移超过 -180°时，运放会出现振荡。电压反馈型运算放大器(VFA)的闭环带宽等于运放增益带宽积(
