MPLS使用LDP协议进行标签分发，通过交换LDP消息管理标签信息。LDP消息主要包括Discovery Message、Session Message、Advertisement Message和Notification Message，用于邻居发现、建立维护会话、标签映射及错误通知。Discovery Message承载在UDP上，使用TCP建立可靠的会话。LDP发现机制有基本和扩展两种，前者自动发现直连邻居，后者发现非直连邻居。

MPLS需要使用标签分发协议完成标签的分配控制和保持，目前有很多种标签分发协议，LDP(Label Distribution Protocol）为其中之一，LSR之间可以使用LDP协议来交换标签信息。

运行LDP协议的LSR之间通过交换LOp消息来发现邻居、建立和维护LOpSession并管理标签。LD叫肖息承载在UOP或下CP之上，端口号为646。这里简单介绍LDP常用的一些消息和各个消息的主要功能。按照消息的功能，LDP消息一共可以分为四大类型：Discovery Message,Session Message,Advertisement Message和Notification Message。Discovery Message用来宣告和维护网络中一个LSR的存在；session message用来建立、维护和终止LDP Peers之间的LDP Session;Advertisement message：用来生成、改变和删除FEC的标签映射；Notification message用来宣告告警和错误信息。DISCovery Messoge用来发现邻居，承载在UDP报文上。LDP要求可靠而有序地传递消息，所以LDP使用TCP建立Session,Session Message,Advertisement Message,Notification Message等消息都基于TCP传递。

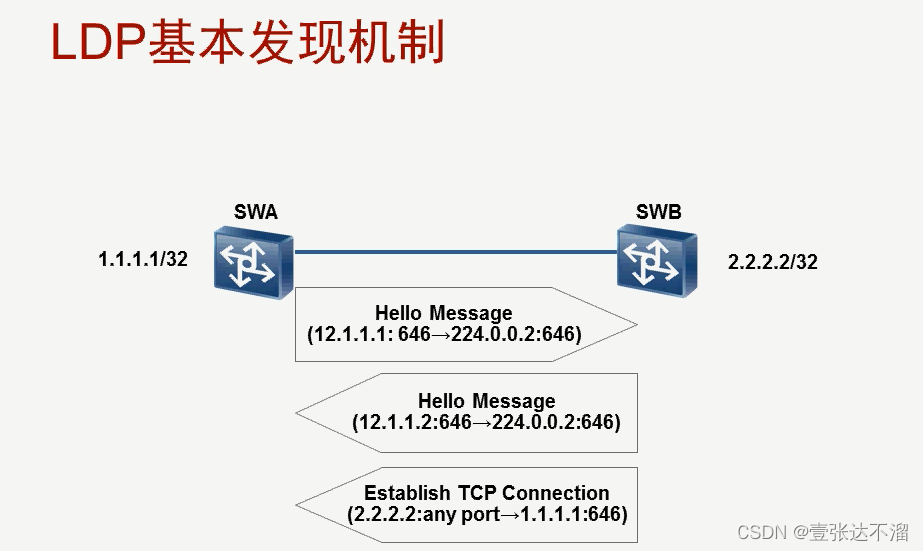

LDP的发现机制图如下：

LDP发现机制包括LDP基本发现机制和LDP扩展发现机制。LDP基本发现机制可以自动发现直连在同一条链路上的LDP Peers，所以这种情况下不需要明确指明LDP Peer;LDP扩展发现机制能够发现非直连的LDP Peers。LDP的Discoverymessoge用于邻居发现，他提供了这样一个机制：LSR通过周期性地发送hello Message表明自己的存在。这个消息是封装在UDP报文中的，目的端口号为646。在LDP基本发现
