沧小海笔记之XILINX 7系列的时钟架构（上）

目录

一、概述

二、时钟资源

三、时钟路由资源与架构

---

一、概述

         该文章主要是对《ug472》内容的理解和延伸，ug472主要讲的是7系列FPGA的时钟架构。一般我们根据原理图将时钟引入，通过PLL或MMCM产生所需时钟就可劲用了，除非有了时序违规或者特殊要求才去注意下，否则我们是不关心时钟在FPGA内部是怎样干活的，似乎也并没什么问题。但总有用到的时候，而且作为对FPGA整体框架的一部分，我们也应该了解下FPGA内部些原理。

         《ug472》一文初看略感晦涩，但确实很有内容，对7系列FPGA的内部时钟架构和资源进行了详细阐述。总的来说可以从两方面来理解，一方面是资源，也就是7系列FPGA内部包含这哪些路由资源和硬核资源，硬核资源指的是引入时钟的引脚、可实现时钟分倍频的CMT以及起到连接作用的各种BUF，而路由资源指的是7系列FPGA所包含的时钟路由路径，也就是可以走时钟的线，而这两种的结合就是时钟架构。对于时钟架构其中7系列FPGA又分为全局时钟和区域时钟两种，这两种的配置是实现硬核资源连接和时钟路由的方案。

         本文会分四个章节进行阐述，第一章讲述7系列FPGA有哪些时钟、路由资源及其应用特点。第二章阐述7系列FPGA的时钟架构及路由方案。第三章讲述7系列FPGA硬核资源的应用，阐明在如何去使用。第四章讲述7系列FPGA硬核资源中的CMT以及对应的MMCME2_ADV原语介绍。第五章讲述时钟相关的IP核，也就是“Clocking Wizard”的相关配置和使用介绍。

二、时钟资源

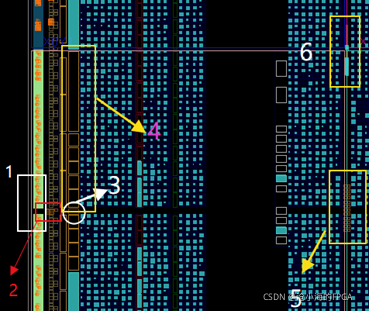

         如下图是xilinx的A7芯片的“device”部分截图。时钟相关的主要是下面这几个部分，随便找个工程打开都可以看到如下内容，另外还有高速串行接口的时钟没有表示出来，那个不影响对整体的理解。在图中标有6个地方，这就是包括了FPGA的所有时钟资源（GTPE2_COMMON除外），主要有CC、BUFR、BUFIO、BUFMR、CMT、BUFG和BUFH，下面就对其依次进行介绍。



一、CC

标有1的白色框圈住的内容称之为“CC”，它是“Clock-Capable”即时钟功能的缩写，表示具有时钟功能的引脚，换句话说，并不是所有的引脚都可以接时钟的，有只有通过特定的引脚才能将外部时钟信号引入FPGA内部的时钟资源，这个引脚有两种，分别称之为MRCC（Multi-region clock-capable I/O）和SRCC（Single-region clock-capable I/O）。Multi-region译为多区域，Single-region译为单区域，而者的直观区别在于MRCC可以连接到BUFMR上，但SR不可以，BUFMR具有扩展功能，可以将本BANK时钟引入到其它BANK上，所以称可以连接到BUFMR的CC为MRCC。

每个BANK有50个引脚，不信你可以数一下，这五十个里面有两对用于SRCC，有两对用于MRCC，如下图原理图所示。它们都是差分的，如果接单端时钟则需接到“P”上，对应的“N”引脚不可用。这些信号可以连接到本bank的BUFR、BUFIO、CMT以及同侧的16个BUFG，这些会在后文阐述。

二、 BUFR、BUFIO和BUFMR

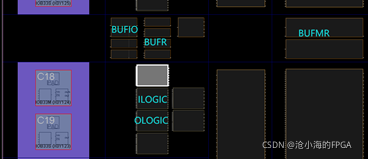

红色框圈住标有2的是BUFIO和BUFR，放大是如下图左所示的，白色圆圈圈住标有3的是BUFMR，放大是如下图右所示。它们都位于I/O BANK，所以它们是与引脚相关的区域时钟缓冲器，可有助于实现时钟源的同步采集，串并之间的转换等等。每个有引脚的BANK都有四个BUFIO和BUFR、两个BUFMRCE。

         BUFIO也是区域时钟缓冲器，它的作用是用来驱动I/O BANK里面的ILOGIC和OLOGIC，（一般会用为OSERDESE2 和ISERDESE2），也就是在我《I/O BANK》文章中所阐述的内容。所以BUFIO适合用于采集源同步数据，但不能用来驱动任何其它资源。

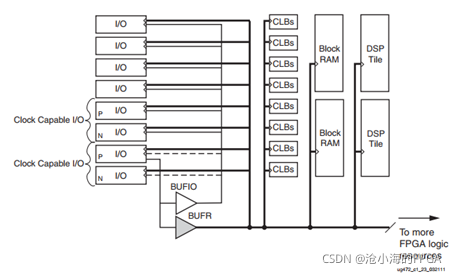

BUFR区域时钟缓冲器，与BUFIO不同在于可以驱动BUFG可以驱动的同一时钟区域中的任何时钟点。如下图很好的解释了BUFIO和BUFR的区别。而这BUFR还具有分频功能，可以实现1到8倍的分频，可用于串并转换。

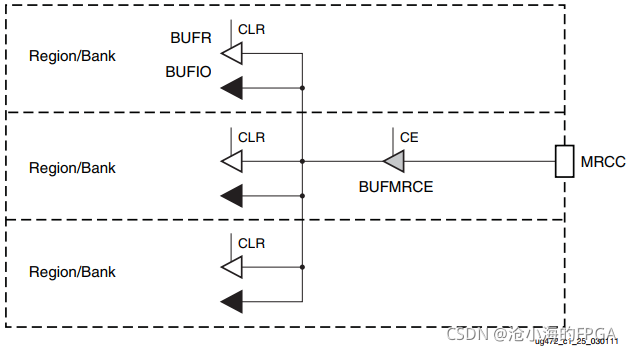

         BUFMR还是区域时钟缓冲器，之所以只有两个是对应MRCC，MRCC就两个，所以BUFMR多了也没多啥用。它的作用就是扩展时钟区域，可以将某BANK的时钟引入到上下相邻的BANK中去，如下图所示，这里将MRCC直连到了BUFMR，但在实际应用情况下，MRCC需要先进过IOBUF，才可以连接到BUFMR。



三、CMT

黄色方框圈住标有4的这部分称之为CMT，即clock management tiles 的缩写，每个BANK都有一个，这里面主要包括了一个MMCM和一个PLL，PLL可以理解为是MMCM的子集，都是可以视为锁相环，用于产生不同频率、相位的时钟以供使用，具体接口介绍会在第四、五章介绍。

四、BUFH

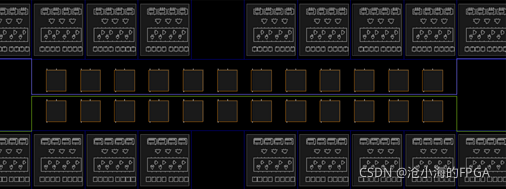

黄色方框圈住标有5的这部分部分是区域水平时钟缓冲器BUFH，原本人家是竖着的，但太占地我就让它躺下了。经过该BUF的时钟只在本区域有效，其中H是Horizontal的缩写。每个BANK有12个BUFH，它们位于BANK的一侧，且在水平中间位置排成一列，所以下图是左右相邻两个BANK的BUFH。

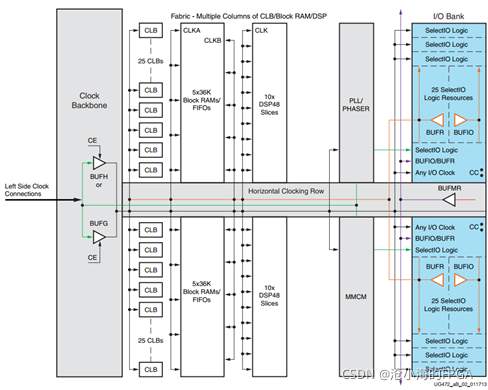

         如下图是一个BANK的整体，BUFH可以驱动同一BANK的所有资源，我们可以看出“上”和“下”是对称分布的，BUFH位于BANK的一侧垂直居中，中间的分割线是有12条水平时钟线，与12个BUFH相连。BUFG也是通过连接到BUFH进而通过这12条水平时钟线驱动整个BANK的逻辑资源。每个BANK资源是按照一定的规律进行排列，也就是每列有50个CLB、50个引脚、10个BRAM，它们均匀的分布在水平时钟线两侧。不同型号芯片每个BANK的资源是不一样的，但每列资源确实固定的，只不过行数的多少。





5、BUFG

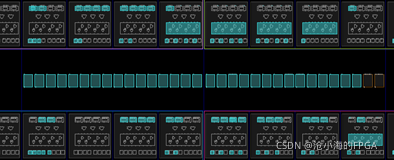

         黄色方框圈住标有6的是全局时钟缓冲器，如下图所示，由于水平放置太占地，我也让它躺倒了，一竖溜有32个，而且每个芯片都会有32个BUFG。它是我们用的最多的时钟buff，经过BUFG的时钟可以连接到任意资源上去，BUFG不仅可以实现时钟缓冲，还有时钟选择、控制等功能。

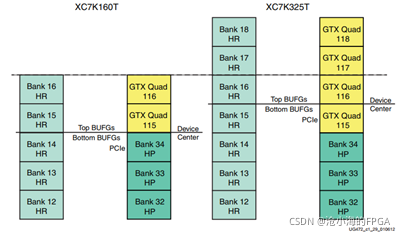

BUFG从竖直方向看位于中间，两侧类似对称形式分布，从水平方向看是尽可能的位于中间，由于BANK数量原因，可能是偏下些，在ug472中也有下图为我们举例说明。



三、时钟路由资源与架构

         时钟资源包括路由资源和硬核资源，时钟架构是以全局时钟和区域时钟组合搭配而成，总体思路就是以BANK为单元组建区域时钟，以BUFG为纽带连接各个BANK，依次实现模块化的时钟架构。

图2-1-1是《ug472》提供的时钟架构图，自我感觉这图描述得还是有些晦涩。首先我们需要了解下FPGA内部的大致结构，xilinx的FPGA逻辑资源大致可分为两个部分，一部分是I/O BANK，即下图中的“I/O Column”、“CMT Backbone”和“CMT Column”这三部分组成，这里的时钟BUF、IOBUF及I/O LOGIC的不同组合实现FPGA内部数据与外部的交互，另一部分就是以CLB和BRAM为主的资源来实现我们的逻辑功能，不同BANK可能有些其他硬核资源，例如PCIE、XADC、GTP等等。

图2-1-1 时钟架构

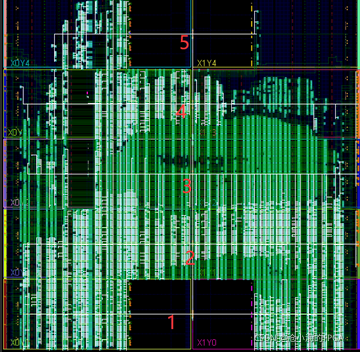

HROW即水平时钟线，也就是在第二章中所阐述的BUFH或BUFG所走的线，由下图我们可以看到，很明显在每个BANK中间有一条白色线，这就是HROW，时钟沿着水平中心线向两侧延伸以为其他器件提供时钟。而左右BANK对称的中心线即为“Clock Backbone”，BUFG在一定长程度上水平分别在“Clock Backbone”中间，一般来讲上部分16个BUFG时钟源来自上半部分的所有BANK，下部分16个BUFG时钟源来自下半部分的所有BANK，而他们的输出可以到整个device的任意位置。

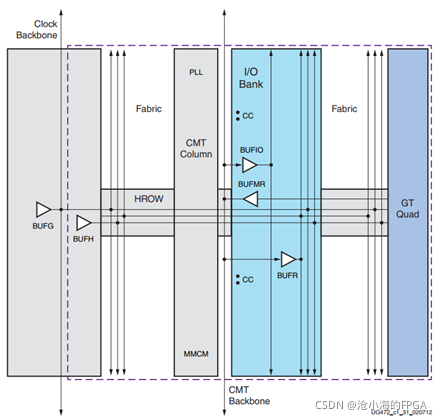

如下图是在第二章描述的各种BUF的大致路由概念图，其中黑点表示连接，竖线带箭头表示可驱动区域，箭头延伸出虚线框表示本BANK以外的其它BANK。BUFG可以通过水平时钟线（HROW）驱动片上任意可接时钟资源，BUFH通过HROW可以驱动本BANK的任意可接时钟资源，它们是共享HROW。BUFIO仅可驱动I/O BANK中的可接时钟资源，BUFR可驱动I/O BANK及其它逻辑资源，BUFMR可驱动多BANK的BUFIO和BUFR。

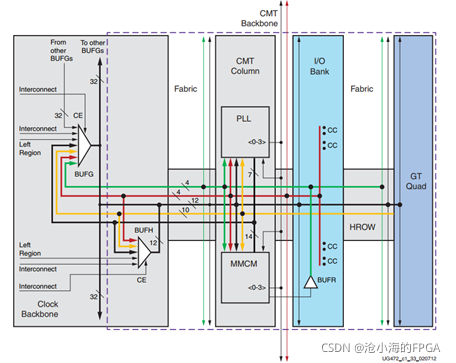

如下图是较为详细的各时钟资源驱动图，暗红色线来自CC，每个BANK有4个，可以驱动本bank及上下相邻bank的CMT、BUFH和BUFG。“GT Quad”也就是高速接口可以通过十条专用时钟线驱动CMT 、BUFG和BUFH，BUFH，如橘黄色线所描述。CMT的前四个输出时钟信号的取反信号“CLKOUTB[3:0]”可以具有反馈功能亦可驱动其他时钟网络，CMT的输出时钟“黑色线”则可连接到BUFG、BUFH等资源。绿色线是CLKFBOUT，用来做反馈电路或可驱动其他资源，但这个信号都不重要，或可有些具体逻辑用到，到时候因知道这些再去研究其使用方法。



         如下图是《UG472》提供的更为详细的时钟架构，可以瞅瞅~。



         具体的时钟资源的驱动关系如下表所示

对象	驱动源	驱动对象
MRCC	外部时钟	1、同BANK的4个BUFIO、BUFR和两个BUFMR 2、同BANK或上下BANK的CMT 3、16个BUFG或BUFH
SRCC	外部时钟	同MRCC，但不能驱动BUFMR
BUFIO	CC、MMCM的CLKOUT0—3、CLKFBOUT或同BANK及上下相邻BANK的BUFMR	可以驱动同BANK的ILOGIC或OLOGIC
BUFR	同BUFIO	可以驱动CMT、任何BUFG可驱动的资源以及16个BUFG
BUFMR	MRCC和GT输出时钟可驱动	可以驱动上下bank的BUFIO或BUFR
BUFG	同一侧的CC、CMT、GT时钟、BUFR和邻近的BUFG	可以驱动CMT、GT时钟，同侧BUFG和其他任何可接时钟的资源
BUFH	CC、CMT、BUFG和GT时钟可驱动	可驱动CMT、GT和统一时钟域的任何时钟点
