思考：NameNode中的元数据是存储在哪里的？
首先，我们做个假设，如果存储在NameNode节点的磁盘中，因为经常需要进行随机访问，还有响应客户请求，必然是效率过低。因此，元数据需要存放在内存中。但如果只存在内存中，一旦断电，元数据丢失，整个集群就无法工作了。因此产生在磁盘中备份元数据的FsImage。
这样又会带来新的问题，当在内存中的元数据更新时，如果同时更新FsImage，就会导致效率过低，但如果不更新，就会发生一致性问题，一旦NameNode节点断电，就会产生数据丢失。

因此，引入Edits文件(只进行追加操作，效率很高)。每当元数据有更新或者添加元数据时，修改内存中的元数据并追加到Edits中。这样，一旦NameNode节点断电，可以通过FsImage和Edits的合并，合成元数据。
但是，如果长时间添加数据到Edits中，会导致该文件数据过大，效率降低，而且一旦断电，恢复元数据需要的时间过长。因此，需要定期进行FsImage和Edits的合并，如果这个操作由NameNode节点完成，又会效率过低。因此，引入一个新的节点SecondaryNamenode，专门用于FsImage和Edits的合并。

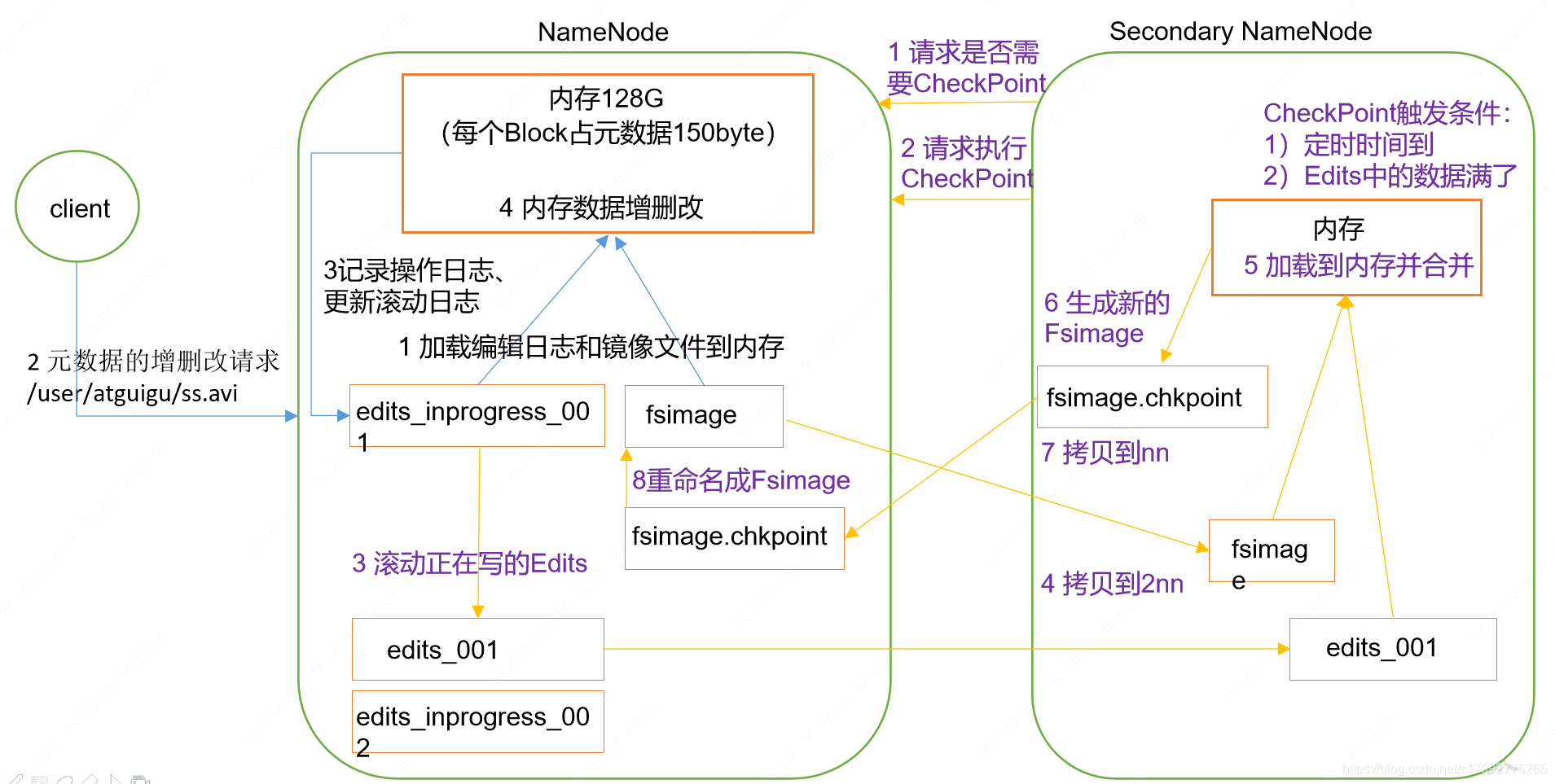

NameNode工作机制

1）第一阶段：NameNode启动
（1）第一次启动NameNode格式化后，创建Fsimage和Edits文件。如果不是第一次启动，直接加载编辑日志和镜像文件到内存。
（2）客户端对元数据进行增删改的请求。
（3）NameNode记录操作日志，更新滚动日志。
（4）NameNode在内存中对元数据进行增删改。
2）第二阶段：Secondary NameNode工作
（1）Secondary NameNode询问NameNode是否需要CheckPoint。直接带回NameNode是否检查结果。
（2）Secondary NameNode请求执行CheckPoint。
（3）NameNode滚动正在写的Edits日志。
（4）将滚动前的编辑日志和镜像文件拷贝到Secondary NameNode。
（5）Secondary NameNode加载编辑日志和镜像文件到内存，并合并。
（6）生成新的镜像文件fsimage.chkpoint。
（7）拷贝fsimage.chkpoint到NameNode。
（8）NameNode将fsimage.chkpoint重新命名成fsimage。

二、Fsimage和Edits解析

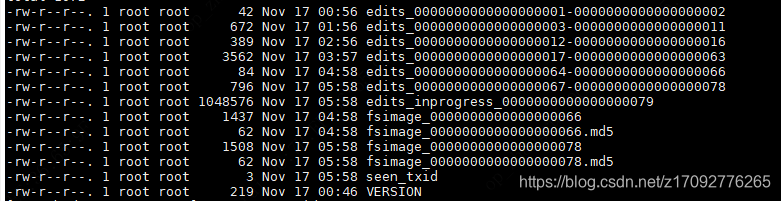

1、NameNode被格式化后，将在%hadoop_home%/data/tmp/dfs/name/current目录中产生如下文件：

1) Fsimage: HDFS文件系统元数据的一个永久性的检查点，其中包括HDFS文件系统的所有目录和文件inode的序列化信息
2) Edits: 存放HDFS文件系统的所有更新操作,文件系统客户端的所有操作首先会被记录到Edits文件中
3) seen_txid文件保存的是一个数字，就是最后一个记录edits的数字
4) 每次NameNode启动的时候都会将Fsimage加载到内存中，加载Edits里面的更新操作(生成该Fsimage后的edits操作)，保证内存中的元数据是最新的、同步的；可以看成NameNode启动的时候将Fsimage和Edits文件进行了合并

2、oiv查看Fsimage文件

hdfs oiv -p 文件类型 -i镜像文件 -o 转换后文件输出路径

hdfs oiv -p XML -i fsimage_0000000000000000078 -o /work/fsimage.xml

将显示的xml文件格式化。部分显示结果如下

<inode>
	<id>16386</id>
	<type>DIRECTORY</type>
	<name>tmp</name>
	<mtime>1512722284477</mtime>
	<permission>root:supergroup:rwxr-xr-x</permission>
	<nsquota>-1</nsquota>
	<dsquota>-1</dsquota>
</inode>
<inode>
	<id>16387</id>
	<type>DIRECTORY</type>
	<name>put.txt</name>
	<mtime>1512790549080</mtime>
	<permission>root:supergroup:rwxr-xr-x</permission>
	<nsquota>-1</nsquota>
	<dsquota>-1</dsquota>
</inode>
<inode>
	<id>16389</id>
	<type>FILE</type>
	<name>wc.input</name>
	<replication>3</replication>
	<mtime>1512722322219</mtime>
	<atime>1512722321610</atime>
	<perferredBlockSize>134217728</perferredBlockSize>
	<permission>root:supergroup:rw-r--r--</permission>
	<blocks>
		<block>
			<id>1073741825</id>
			<genstamp>1001</genstamp>
			<numBytes>59</numBytes>
		</block>
	</blocks>
</inode >

3.oev查看Edits文件

hdfs oev -p 文件类型 -i编辑日志 -o 转换后文件输出路径

hdfs oev -p XML -i edits_0000000000000000067-0000000000000000078 -o /work/edits.xml

将显示的xml文件格式化。部分显示结果如下

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<EDITS>
  <EDITS_VERSION>-64</EDITS_VERSION>
  <RECORD>
    <OPCODE>OP_START_LOG_SEGMENT</OPCODE>
    <DATA>
      <TXID>67</TXID>
    </DATA>
  </RECORD>
  <RECORD>
    <OPCODE>OP_ADD</OPCODE>
    <DATA>
      <TXID>68</TXID>
      <LENGTH>0</LENGTH>
      <INODEID>16404</INODEID>
      <PATH>/333api.txt</PATH>
      <REPLICATION>3</REPLICATION>
      <MTIME>1605609095303</MTIME>
      <ATIME>1605609095303</ATIME>
      <BLOCKSIZE>134217728</BLOCKSIZE>
      <CLIENT_NAME>DFSClient_NONMAPREDUCE_-1137441014_1</CLIENT_NAME>
      <CLIENT_MACHINE>192.168.56.1</CLIENT_MACHINE>
      <OVERWRITE>true</OVERWRITE>
      <PERMISSION_STATUS>
        <USERNAME>root</USERNAME>
        <GROUPNAME>supergroup</GROUPNAME>
        <MODE>420</MODE>
      </PERMISSION_STATUS>
      <ERASURE_CODING_POLICY_ID>0</ERASURE_CODING_POLICY_ID>
      <RPC_CLIENTID>da71aee5-2781-4c17-ade8-7bcef031e30a</RPC_CLIENTID>
      <RPC_CALLID>1</RPC_CALLID>
    </DATA>
  </RECORD>
  <RECORD>
    <OPCODE>OP_ALLOCATE_BLOCK_ID</OPCODE>
    <DATA>
      <TXID>69</TXID>
      <BLOCK_ID>1073741831</BLOCK_ID>
    </DATA>
  </RECORD>
  <RECORD>
    <OPCODE>OP_SET_GENSTAMP_V2</OPCODE>
    <DATA>
      <TXID>70</TXID>
      <GENSTAMPV2>1008</GENSTAMPV2>
    </DATA>
  </RECORD>
  <RECORD>
    <OPCODE>OP_ADD_BLOCK</OPCODE>
    <DATA>
      <TXID>71</TXID>
      <PATH>/333api.txt</PATH>
      <BLOCK>
        <BLOCK_ID>1073741831</BLOCK_ID>
        <NUM_BYTES>0</NUM_BYTES>
        <GENSTAMP>1008</GENSTAMP>
      </BLOCK>
      <RPC_CLIENTID/>
      <RPC_CALLID>-2</RPC_CALLID>
    </DATA>
  </RECORD>
  <RECORD>
    <OPCODE>OP_CLOSE</OPCODE>
    <DATA>
      <TXID>72</TXID>
      <LENGTH>0</LENGTH>
      <INODEID>0</INODEID>
      <PATH>/333api.txt</PATH>
      <REPLICATION>3</REPLICATION>
      <MTIME>1605609095434</MTIME>
      <ATIME>1605609095303</ATIME>
      <BLOCKSIZE>134217728</BLOCKSIZE>
      <CLIENT_NAME/>
      <CLIENT_MACHINE/>
      <OVERWRITE>false</OVERWRITE>
      <BLOCK>
        <BLOCK_ID>1073741831</BLOCK_ID>
        <NUM_BYTES>21</NUM_BYTES>
        <GENSTAMP>1008</GENSTAMP>
      </BLOCK>
      <PERMISSION_STATUS>
        <USERNAME>root</USERNAME>
        <GROUPNAME>supergroup</GROUPNAME>
        <MODE>420</MODE>
      </PERMISSION_STATUS>
    </DATA>
  </RECORD>
  <RECORD>
    <OPCODE>OP_ADD</OPCODE>
    <DATA>
      <TXID>73</TXID>
      <LENGTH>0</LENGTH>
      <INODEID>16405</INODEID>
      <PATH>/555api.txt</PATH>
      <REPLICATION>2</REPLICATION>
      <MTIME>1605609135709</MTIME>
      <ATIME>1605609135709</ATIME>
      <BLOCKSIZE>134217728</BLOCKSIZE>
      <CLIENT_NAME>DFSClient_NONMAPREDUCE_-1872316948_1</CLIENT_NAME>
      <CLIENT_MACHINE>192.168.56.1</CLIENT_MACHINE>
      <OVERWRITE>true</OVERWRITE>
      <PERMISSION_STATUS>
        <USERNAME>root</USERNAME>
        <GROUPNAME>supergroup</GROUPNAME>
        <MODE>420</MODE>
      </PERMISSION_STATUS>
      <ERASURE_CODING_POLICY_ID>0</ERASURE_CODING_POLICY_ID>
      <RPC_CLIENTID>8adb22de-e7a1-4826-b9fc-1d33bc3f4c06</RPC_CLIENTID>
      <RPC_CALLID>1</RPC_CALLID>
    </DATA>
  </RECORD>
  <RECORD>
    <OPCODE>OP_ALLOCATE_BLOCK_ID</OPCODE>
    <DATA>
      <TXID>74</TXID>
      <BLOCK_ID>1073741832</BLOCK_ID>
    </DATA>
  </RECORD>
  <RECORD>
    <OPCODE>OP_SET_GENSTAMP_V2</OPCODE>
    <DATA>
      <TXID>75</TXID>
      <GENSTAMPV2>1009</GENSTAMPV2>
    </DATA>
  </RECORD>
  <RECORD>
    <OPCODE>OP_ADD_BLOCK</OPCODE>
    <DATA>
      <TXID>76</TXID>
      <PATH>/555api.txt</PATH>
      <BLOCK>
        <BLOCK_ID>1073741832</BLOCK_ID>
        <NUM_BYTES>0</NUM_BYTES>
        <GENSTAMP>1009</GENSTAMP>
      </BLOCK>
      <RPC_CLIENTID/>
      <RPC_CALLID>-2</RPC_CALLID>
    </DATA>
  </RECORD>
  <RECORD>
    <OPCODE>OP_CLOSE</OPCODE>
    <DATA>
      <TXID>77</TXID>
      <LENGTH>0</LENGTH>
      <INODEID>0</INODEID>
      <PATH>/555api.txt</PATH>
      <REPLICATION>2</REPLICATION>
      <MTIME>1605609135799</MTIME>
      <ATIME>1605609135709</ATIME>
      <BLOCKSIZE>134217728</BLOCKSIZE>
      <CLIENT_NAME/>
      <CLIENT_MACHINE/>
      <OVERWRITE>false</OVERWRITE>
      <BLOCK>
        <BLOCK_ID>1073741832</BLOCK_ID>
        <NUM_BYTES>21</NUM_BYTES>
        <GENSTAMP>1009</GENSTAMP>
      </BLOCK>
      <PERMISSION_STATUS>
        <USERNAME>root</USERNAME>
        <GROUPNAME>supergroup</GROUPNAME>
        <MODE>420</MODE>
      </PERMISSION_STATUS>
    </DATA>
  </RECORD>
  <RECORD>
    <OPCODE>OP_END_LOG_SEGMENT</OPCODE>
    <DATA>
      <TXID>78</TXID>
    </DATA>
  </RECORD>
</EDITS>

OP_START_LOG_SEGMENT、OP_END_LOG_SEGMENT分别记录着开始、结束的TXID；EDITS_VERSION记录这本次edits的版本；中间则是每次操作的记录。

三、CheckPoint时间设置

1）通常情况下，SecondaryNameNode每隔一小时执行一次。

[hdfs-default.xml]

<property>
  <name>dfs.namenode.checkpoint.period</name>
  <value>3600</value>
</property>

2）一分钟检查一次操作次数

<property>
  <name>dfs.namenode.checkpoint.check.period</name>
  <value>60</value>
  <description> 1分钟检查一次操作次数</description>
</property >

3）当操作次数达到1百万时，SecondaryNameNode执行一次

<property>
  <name>dfs.namenode.checkpoint.txns</name>
  <value>1000000</value>
  <description>操作动作次数</description>
</property>
