PLC_博图系列☞基本指令”NE_ElemType：比较 ARRAY 元素数据类型与变量数据类型是否“不相等””

PLC_博图系列☞基本指令”NE_ElemType：比较 ARRAY 元素数据类型与变量数据类型是否“不相等””

关键字： PLC、 西门子、 博图、 Siemens 、 EQ_ElemType

背景介绍

这是一篇关于PLC编程的文章，特别是关于西门子的博图软件。我并不是专业的PLC编程人员，也不懂电路，所以如果你希望从这里学习PLC编程技术，可能会有些失望。然而，因为工作需要，我开始了解PLC编程，特别是西门子的博图软件，并记录了这些经验。随着我国工业4.0的推进，相信会有更多的人从事类似的工作。如果这篇文章能对你有所帮助，欢迎点赞和关注我❥(^_-)。

NE_ElemType：比较 ARRAY 元素数据类型与变量数据类型是否“不相等”

说明

可以使用“比较 ARRAY 元素数据类型与变量数据类型是否“不相等””指令查询 VARIANT 指向的变量没有的数据类型。比较在块接口中声明的 IN1 参数一个变量的数据类型与 IN2 参数一个变量的数据类型，确定这两者是否“不相等”。

IN1 参数的变量必须为 VARIANT 数据类型。IN2 参数的变量可以是基本数据类型或 PLC 数据类型。

如果 VARIANT 变量的数据类型为 ARRAY，将比较 ARRAY 元素的数据类型。

如果满足比较条件，则该指令返回逻辑运算结果 (RLO)“1”。如果不满足比较条件，则该指令返回 RLO“0”。

比较定时器、日期和时间

并非所有时间类型都可以直接相互比较，如 S5TIME。此时，需要将其显式转换为其它时间类型（如，TIME），然后再进行比较。

如果要比较不同数据类型的日期和时间，则需将较小的日期或时间数据类型显式转换为较大的日期或时间数据类型。例如，比较日期和时间数据类型 DATE 和 DTL 时，将基于 DTL 进行比较。

如果显式转换失败，则比较结果为 FALSE。

比较结构

要比较结构，可使用指令“CMP <>”。匿名结构通常无法编辑，除非是同一个 ARRAY 的某个部分。

有关比较结构的更多信息，请参见“CMP <>：不等于”

参数

下表列出了“比较 ARRAY 元素数据类型与变量数据类型是否“不相等””指令的参数：

参数	声明	数据类型	数据类型	存储区	说明
		S7-1200	S7-1500
IN1	Input	VARIANT	L（可在块接口的“Input”、“InOut”和“Temp”部分进行声明。）	第一个操作数
IN2	Input	位序列、整数、浮点数、定时器、日期时间、字符串、ARRAY、PLC 数据类型	I、Q、M、D、L	I、Q、M、D、L、P	第二个操作数
OUT	Output	BOOL	I、Q、M、D、L	I、Q、M、D、L	比较的结果

示例

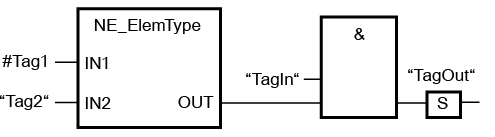

以下示例说明了该指令的工作原理：

满足以下条件时，将置位输出“TagOut”：

• 操作数“TagIn”的信号状态为“1”。
• 满足比较指令的条件，即操作数 #Tag1 不等于“Tag2”。

**注：**以上部分内容来之博图V16帮助文档。

---
