西门子S7 200smart与欧姆龙E5cc温控器的485通讯控制方案及应用实例

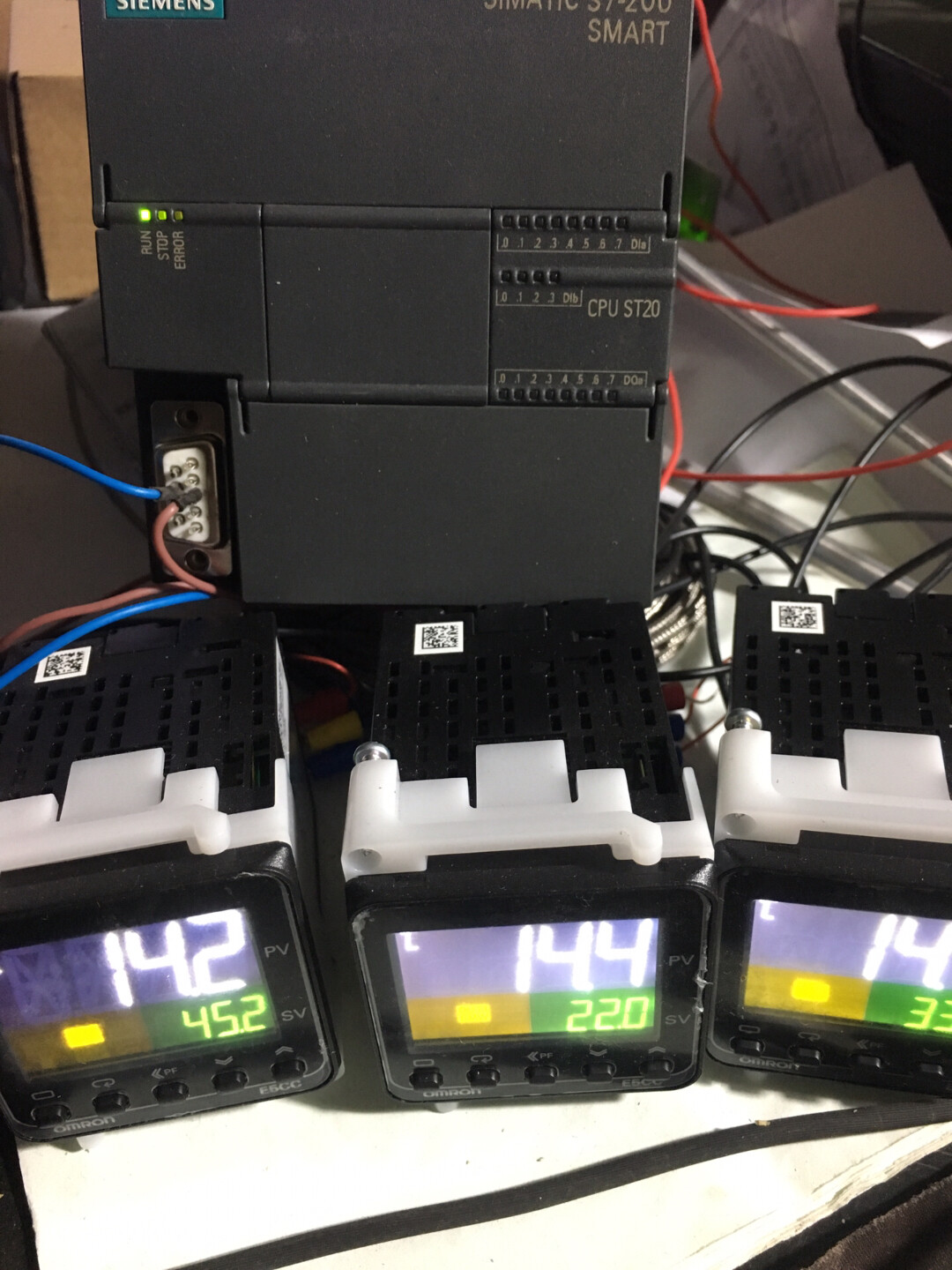

西门子s7 200smart与3台欧姆龙E5cc温控器通讯控 功能：可以直接应用现场 实现西门子s7 200smart对3台欧姆龙E5cc温控器进行485通讯控制，在触摸屏上设定温度，读取温度，设定探头型号，报警类型，报警值，报警上下限等功能。
程序有通讯故障后再恢复功能，也可以后续根据需要在此基础上扩充台数

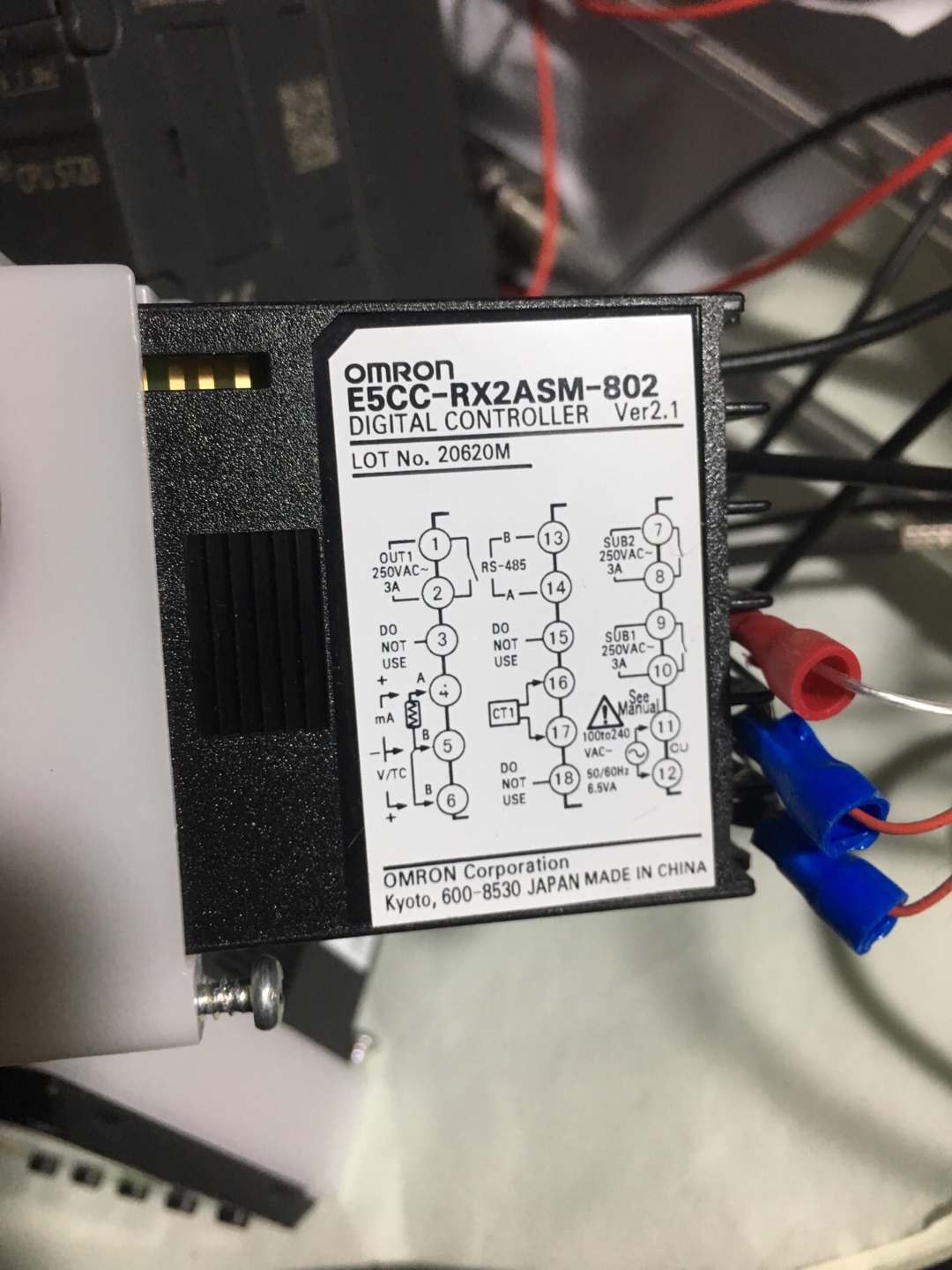

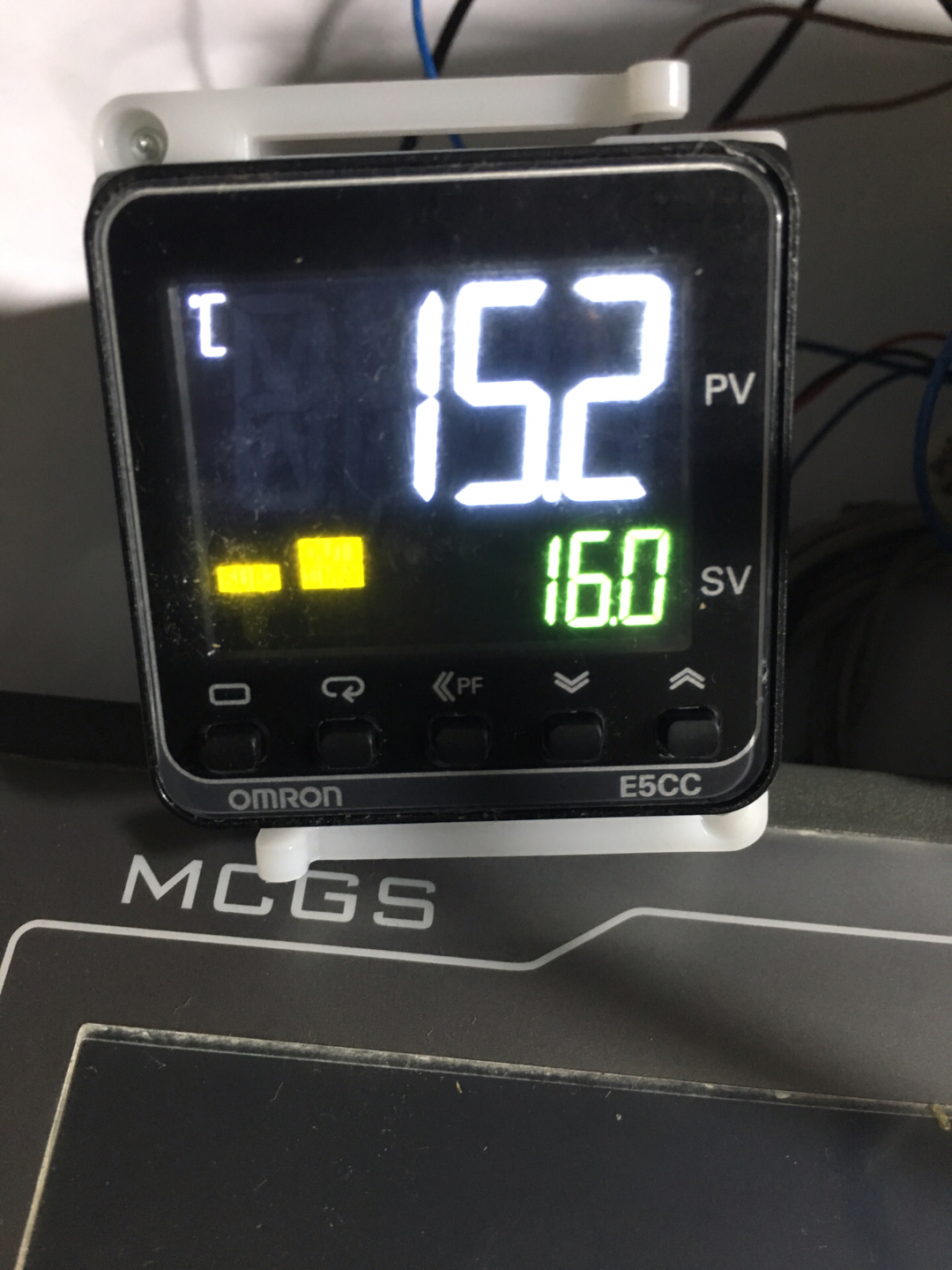

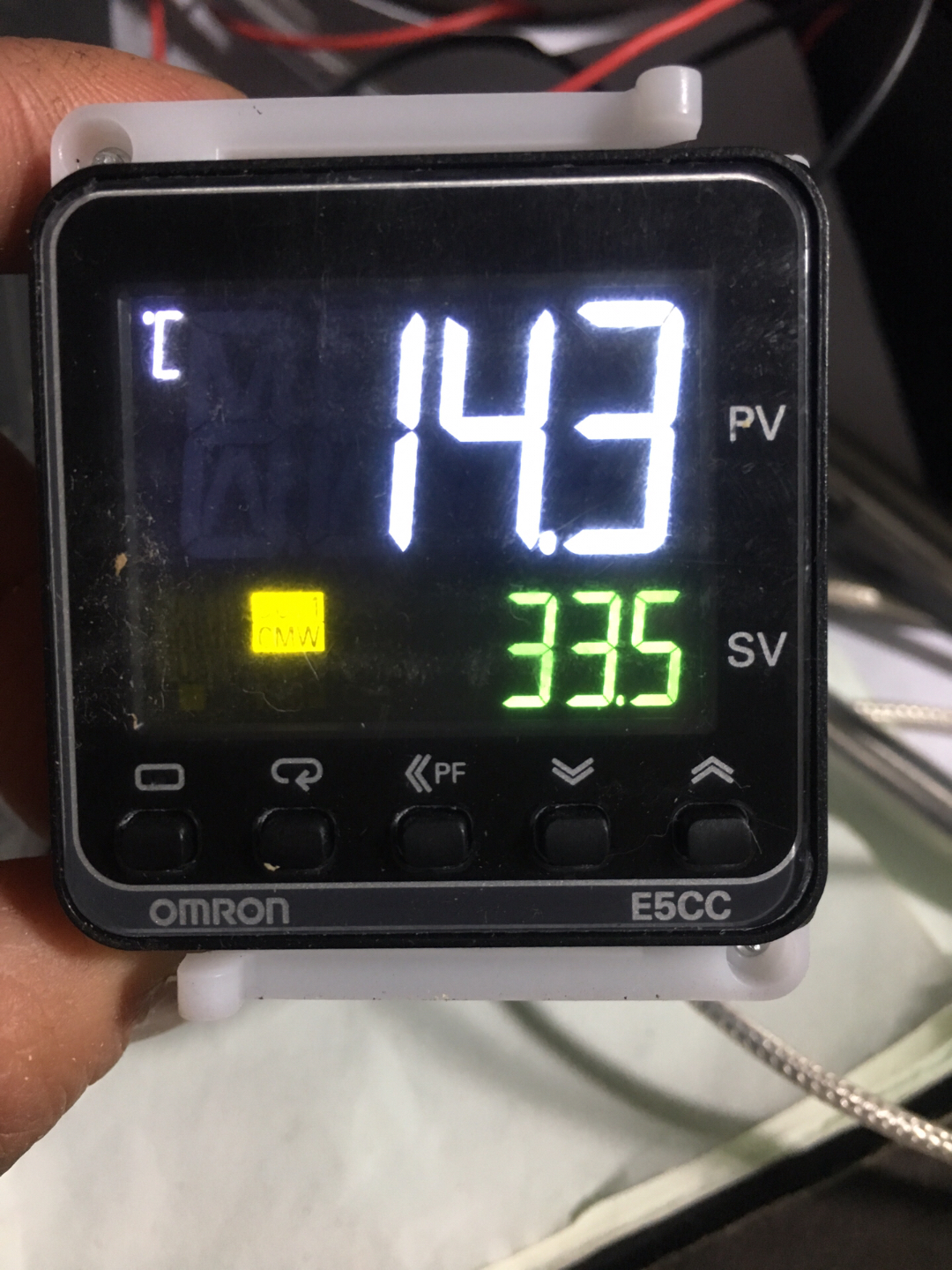

器件：西门子s7 200smart ST20 PLC.昆仑通态MCGS ，3台欧姆龙E5cc温控器。
说明：的是程序，可以直接应用现场，带详细注释程序，触摸屏程序，PLC设置和温控器设置，接线说明书。

YID:8345636367110543

磊石电气

---

西门子S7-200 Smart与3台欧姆龙E5cc温控器通讯控制

摘要：本文介绍了如何通过使用西门子S7-200 Smart PLC和欧姆龙E5cc温控器实现485通讯控制。通过该系统，用户可以在触摸屏上设定温度、读取温度，设置探头型号、报警类型、报警值、报警上下限等功能。此外，该程序还具备通讯故障恢复功能，并可以根据需要扩充温控器的数量。

1. 引言
   在工业控制系统中，温度控制是一个重要的任务。为了实现高效准确的温度控制，需要使用可靠的通讯控制设备。本文将介绍如何使用西门子S7-200 Smart PLC和欧姆龙E5cc温控器实现485通讯控制，以满足工业控制系统对温度控制的需求。

2. 硬件配置
   本系统的硬件配置如下：

• 1台西门子S7-200 Smart ST20 PLC
• 1台昆仑通态MCGS触摸屏
• 3台欧姆龙E5cc温控器

3. 软件设计
   3.1 PLC程序设计
   在PLC程序设计方面，我们需要通过编程实现与欧姆龙E5cc温控器之间的485通讯控制。首先，我们需要设定通讯参数，包括波特率、数据位、停止位等。然后，我们可以通过读写寄存器的方式与温控器进行通讯，实现温度的读取和设定。

3.2 触摸屏程序设计
在触摸屏程序设计方面，我们需要设计一个用户友好的界面，以便用户能够方便地进行温度设定和读取。同时，我们还需要实现温度报警功能，当温度超出设定的报警上下限时，触摸屏会发出警报提示。

4. 系统功能实现
   通过以上的软硬件配置和程序设计，我们可以实现以下功能：

• 在触摸屏上设定温度：用户可以通过触摸屏界面输入温度设定值。
• 读取温度：触摸屏可以实时读取欧姆龙温控器的温度数据，并显示在界面上。
• 设定探头型号：用户可以选择不同的探头型号，以适应不同的温控需求。
• 报警功能：当温度超出设定的报警上下限时，触摸屏会发出警报提示，提醒用户处理异常情况。

5. 故障恢复和扩展功能
   为了增加系统的可靠性和灵活性，我们还可以添加故障恢复和扩展功能：

• 通讯故障恢复功能：当通讯故障发生时，系统可以自动尝试重新建立通讯连接，以恢复正常的温度控制功能。
• 扩展温控器数量：根据实际需求，用户可以根据设计要求，扩展温控器的数量，将该系统应用于更大范围的温度控制领域。

6. 总结
   通过本文介绍的系统配置和程序设计，我们可以实现西门子S7-200 Smart PLC与欧姆龙E5cc温控器之间的485通讯控制。该系统具备设定温度、读取温度、设定探头型号、报警功能等多种功能。此外，系统还具备通讯故障恢复和扩展温控器数量的能力，以提高系统的可靠性和灵活性。该系统可广泛应用于工业控制系统中的温度控制领域，提升生产效率和产品质量。

以上相关代码,程序地址：http://wekup.cn/636367110543.html
