ENVI通过DEM数据计算坡度、坡向等地形特征

ENVI通过DEM数据计算坡度、坡向等地形特征

前言

这篇文章主要介绍ENVI通过DEM数据计算坡度、坡向等地形特征。在网络上ENVI提取地形相关特征的帖子较少，最近做实验碰到这个问题，记录一下，工具的具体原理见文末参考链接

【Topographic Modeling】工具，可提取出

• Slope
• Aspect
• Shaded Relief
• Profile Convexity
• Plan Convexity
• Longitudinal Convexity
• Cross Sectional Convexity
• Minimum Curvature
• Maximum Curvature
• RMS
• Slope Percent

可以按需计算

环境

ENVI 5.3（ENVI 6.0也类似）

地形特征提取

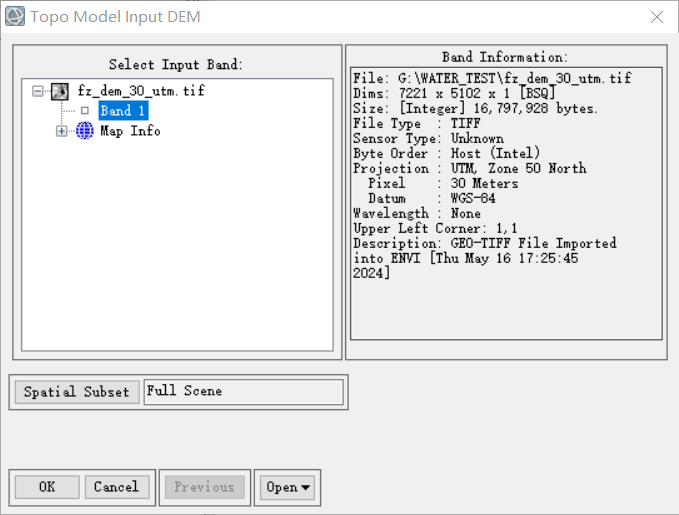

在ENVI工具箱中，找到【Terrain】|【Topographic Modeling】，打开之后就可以选择数据，我这里选择了一幅已经投影和裁剪过的ASTER GDEM数据。有需要也可以在打开界面的【Spatial Subset】对数据进行进一步裁切

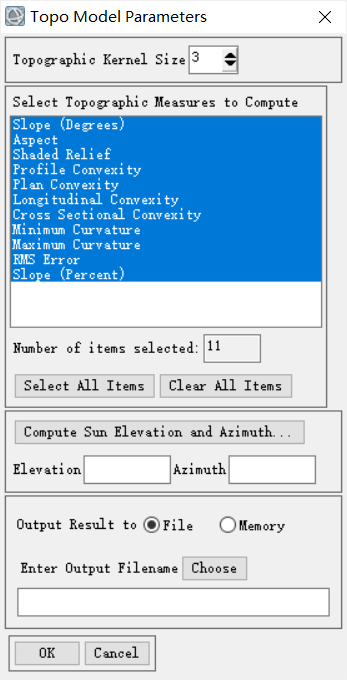

点击【OK】之后，直接进入到【Topo Model Parameters】界面，【Topographic Kernel Size】，即卷积核大小，默认为3（一般来说，越大生成的结果越平滑）；【Select Topographic Measures to Compute】默认勾选了全部的，可以按需选择；

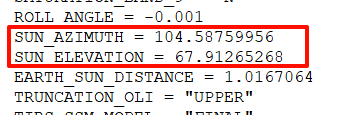

之后就是【Elevation】和【Azimuth】，即太阳高度角和太阳方位角，这个只有在计算【Shaded Relief】这个特征时需要填写【Elevation】和【Azimuth】，这两个值需要结合具体的影像数据进行填写，比如说现在有一幅LC08_L2SP_125039_20220706_20220722_02_T1影像，想要计算这幅影像对应的【Shaded Relief】，这个时候打开元数据文件可以找到（以这个数据产品为例，是“MTL.txt”结尾的数据文件，打开之后，找到以下两个值，就可以直接填上去了）

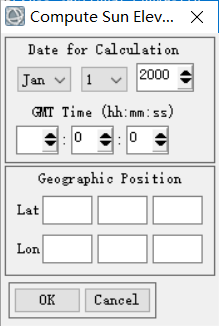

如果没有元数据文档，也可以去影像下载的网页中都会提供影像信息，这个时候就可以通过【Compute Sun Elevation and Azimuth】，将影像获取的具体时间以及对应地理位置输入到以下的面板参数中，之后点击【OK】可以直接计算出来

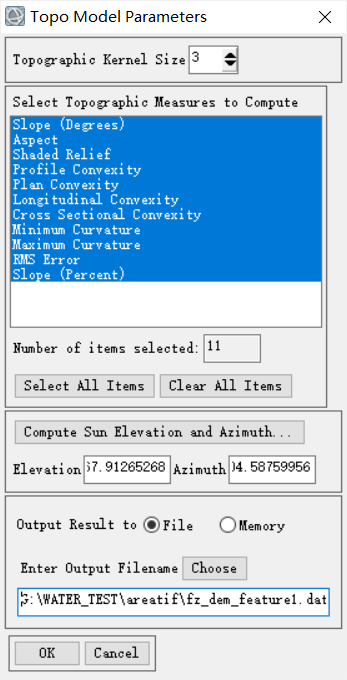

我这次选择全部计算，之后选择输出文件名即可（两个及以上的特征，将作为多波段栅格输出）

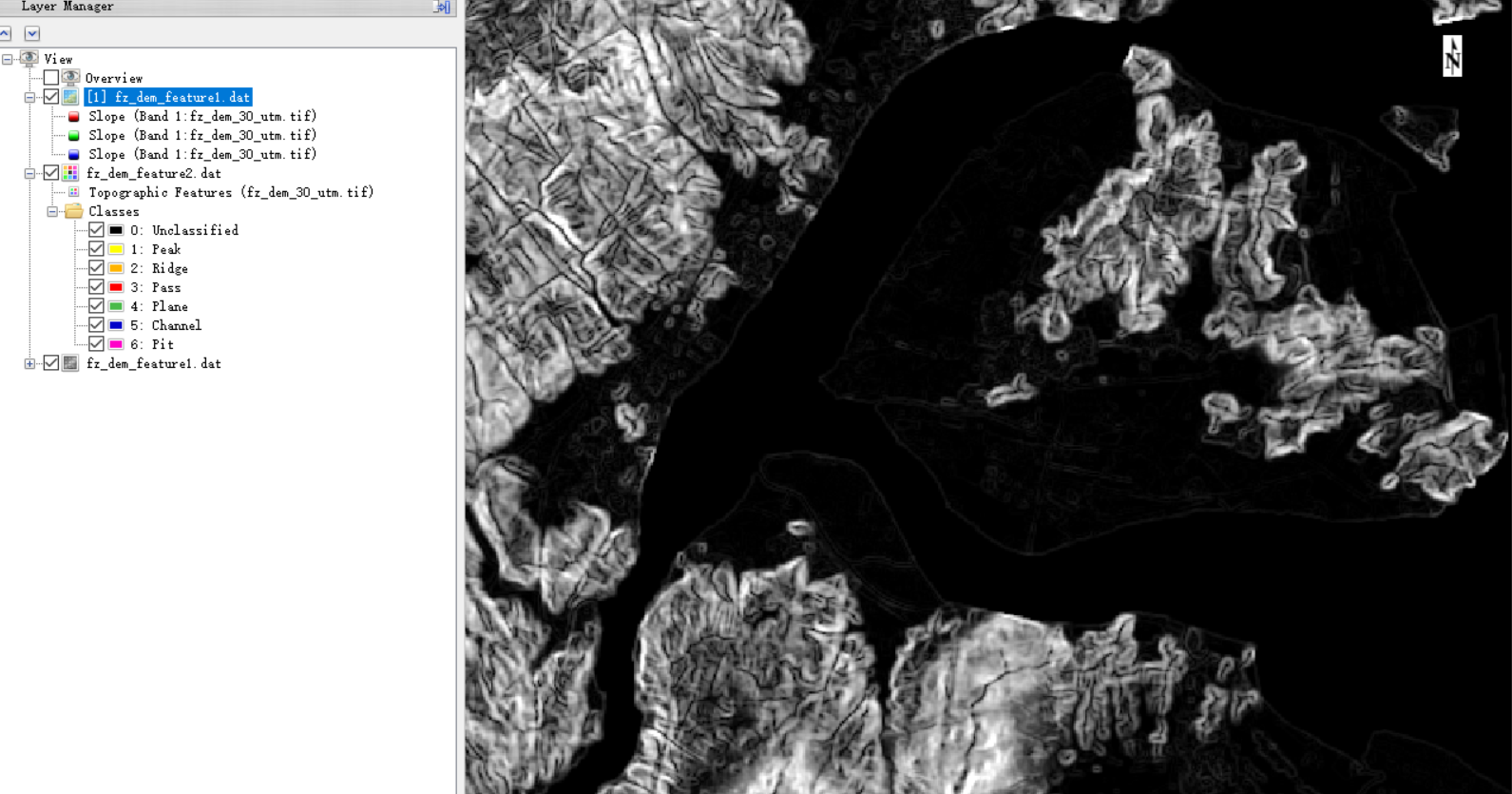

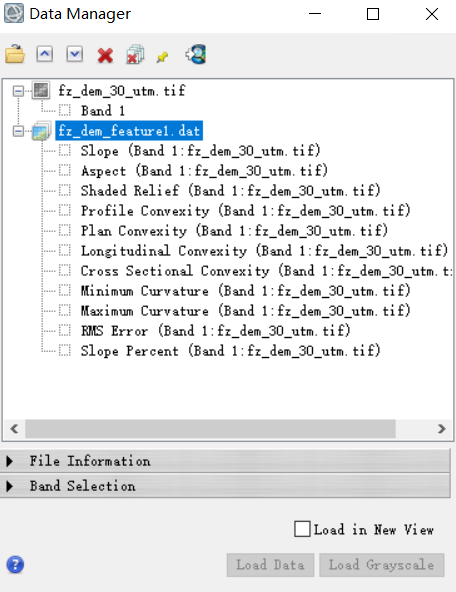

输出结果如下所示：

补充

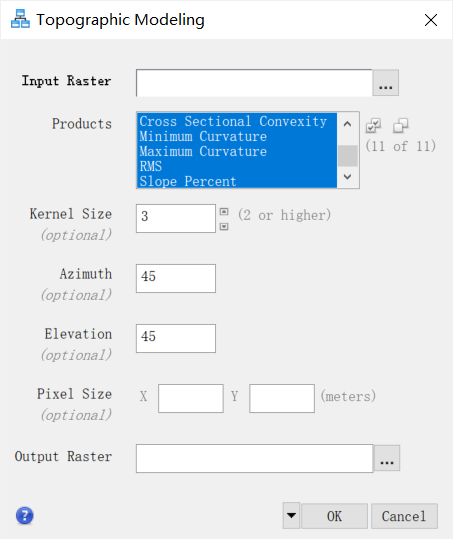

在ENVI Model（ENVI 5.5版本之后支持）中，也提供对应的Task，在【Topographic Modeling】，提供的高度角和方位角都是默认45，如果需要计算【Shaded Relief】，尽量按照具体的影像信息去填写

总结

虽然ArcGIS的提取地形因子的工具已经挺全面的，但是有时候需要在ENVI中进行流程化处理的时候，使用ENVI内部的地形特征提取功能会节约不少时间

如果要计算【Shaded Relief】，就需要填写高度角和方位角，填写的时候一定不要弄错这两个的顺序
