PADS VX2.8 在热焊盘中打散热过孔的方法

最新推荐文章于 2023-08-05 10:19:19 发布
最新推荐文章于 2023-08-05 10:19:19 发布
阅读量4.5k 收藏 15
点赞数
分类专栏： PADS 设计方法 文章标签： 硬件工程 pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zbpcb/article/details/120202545
版权
本文介绍了在PADS VX2.8中为热焊盘添加散热过孔的方法，包括在layout界面和router界面的操作步骤，强调了设置过孔栅格以确保整齐排列和在透明模式下确认过孔位置的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在PCB设计过程中，可能会遇到一些热焊盘器件，热焊盘的作用：一般来说IC底部的散热大焊盘是要接接地的铺铜，通过铺铜散热，并且大焊盘上要放置过孔，通过过孔将热量传导到背面增加散热面积。在设计时，需要对热焊盘进行打孔该如何操作？

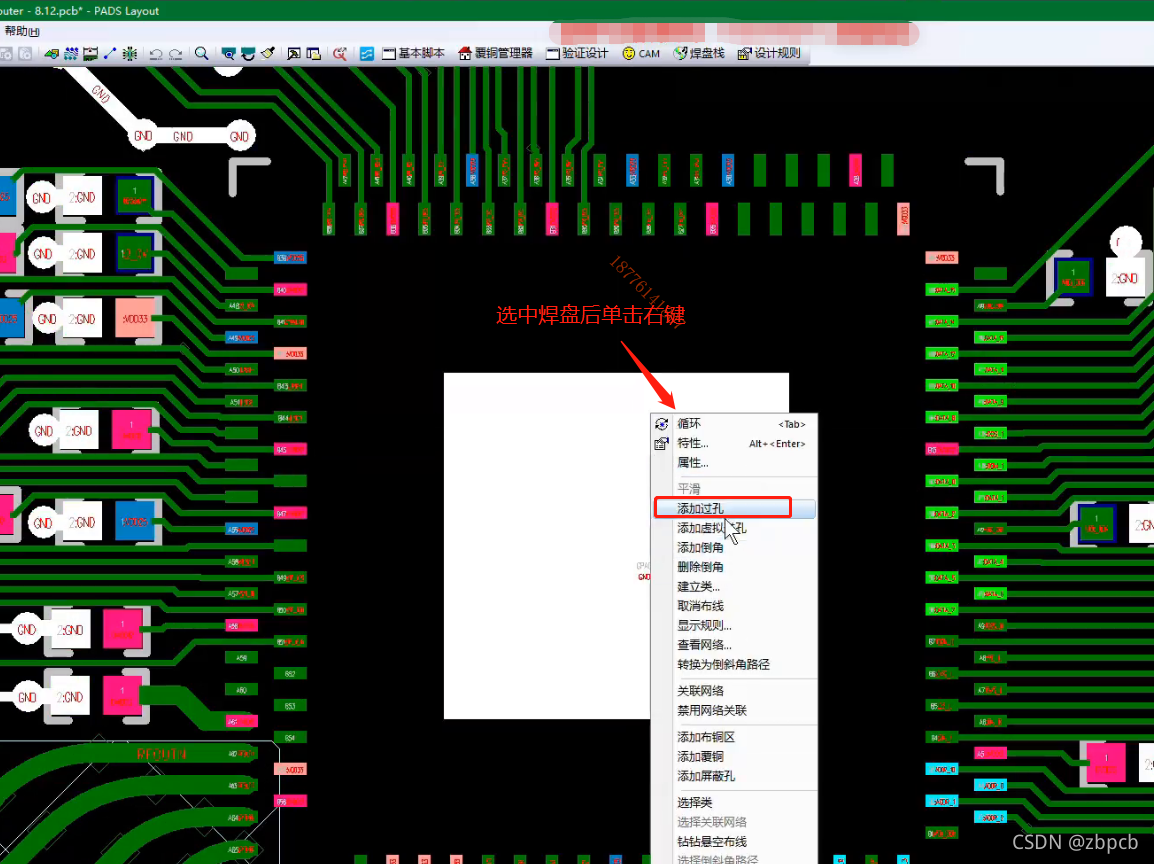

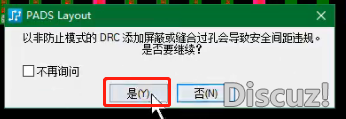

layout界面下，在热焊盘中打散热过孔的方法：打开PADS layout并加载一份PCB文件，选中一块芯片的热焊盘后，单击右键选择“过孔”，弹出对话框点击“是”即可，此时光标已吸附着过孔，在热焊盘内单击左键便能添加。为了尽可能整齐添加过孔，应设置并打开过孔栅格。快捷方式“Ctrl+Enter”打开“选项”窗口，选择“栅格和捕获”下的“栅格界面”，修改“过孔栅格”和“显示栅格”。设置完成后，便可以进行打孔。操作如下图所示：
