好用的revit插件:(MEP)如何改变不同管径的风管对齐方式?
默认情况下,风管对齐点为中心对齐,如(图-1)所示:
在大多数情况下,风管的安装需要对齐不同管径的风管顶部,我们可以选择对齐风管的方式。选择需要对齐的风管后,在修改|选择多个”选项卡下面会出现“对正”一项,,如(图-2)所示;

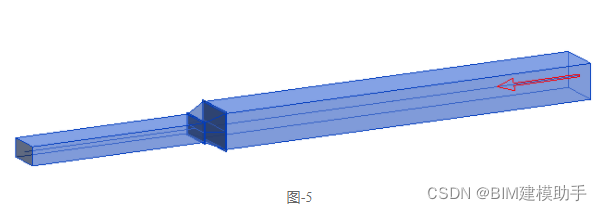

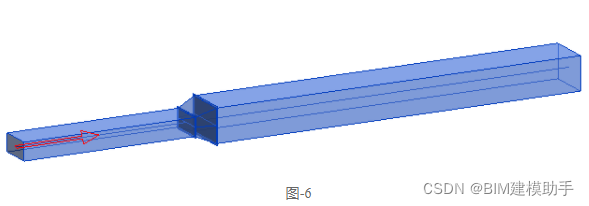

点选“对正”后,再“对正编辑器”选项卡中会出现“对齐线”、“对齐方式”、“控制点”三项。如(图-3)所示:

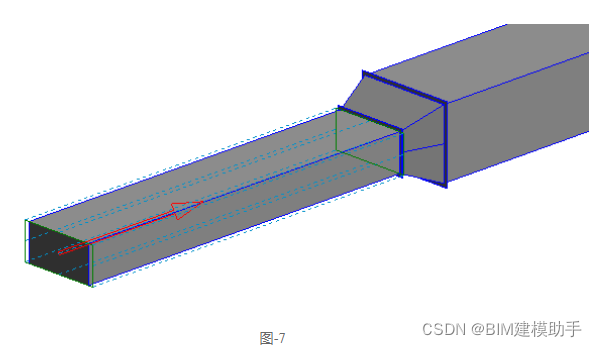

对齐方式分为九种,分别是“顶部左对齐”、“顶部居中对齐”、“顶部右对齐”、“中间左对齐”、“中间居中对齐”、“中间友对齐”、“底部左对齐”、“底部居中对齐”、“底部右对齐”,软件中以示意图的方式列举出来了。选择需要的对齐方式,然后点选“完成”就可以完成对齐方式的修改了。

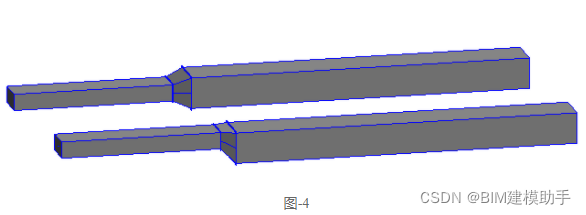

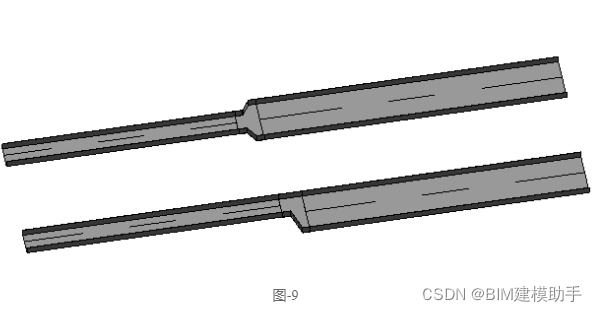

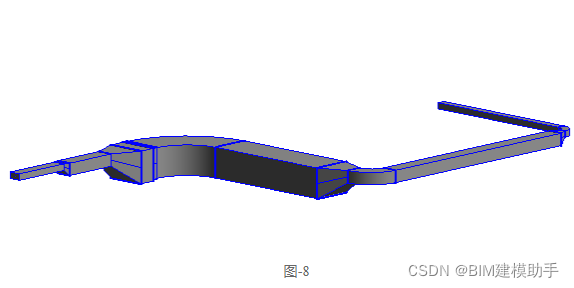

下面对比一下顶部居中对齐与默认对齐方式的不同,如(图-4)所示:
