74hc241引脚图应用电路与pdf中文资料

 74HC241 是一款常见的驱动信号芯片，常用于各种单片机mcu系统中，单片机io口输出的电流很小而241芯片就是用来放大电流，

74HC241 是CMOS电路，74ls241是双极晶体管型电路，二者的特性差别很大，LS器件是淘汰型，尽量不要选用。

74HC240，74HC241，74HC244为同一系列的产品，他们的区别很小在引脚及其功能方面下面的中文资料中都有详细的说明.

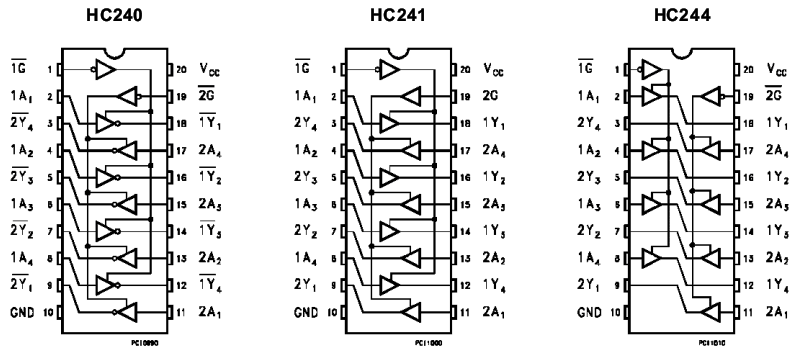

   74hc240与74hc244,74hc241的管脚图对比 可以看出他们的功能是十分接近，其中240多一个反相 的功能,74hc

244和74hc241引脚除19脚oe不同外（Output Enable:输出使能，一个是高电平有效一个是低电平有效） 其他完全一样.

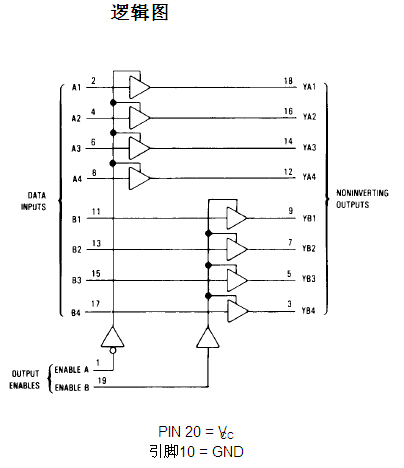

   74hc241逻辑图

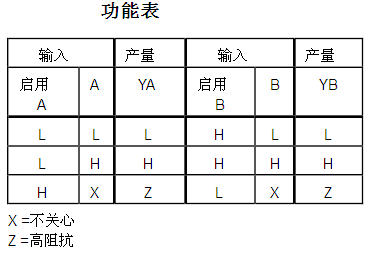

    74hc241功能表

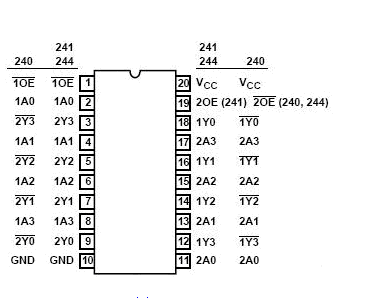

 dip封装的74hc241引脚图

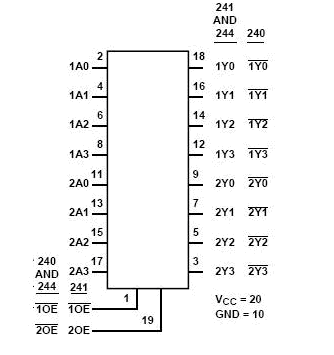

            贴片74hc241引脚图

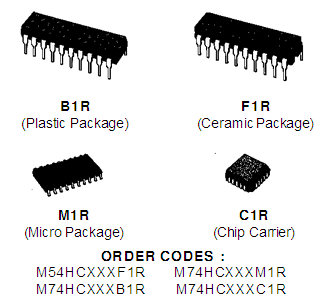

       74hc241封装图

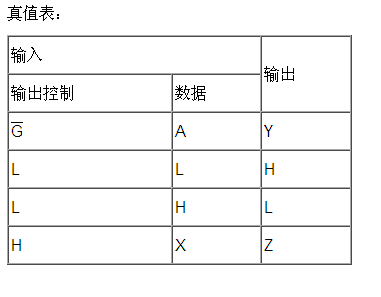

  74hc241真值表


   74hc244及74hc241  74hc240功能表

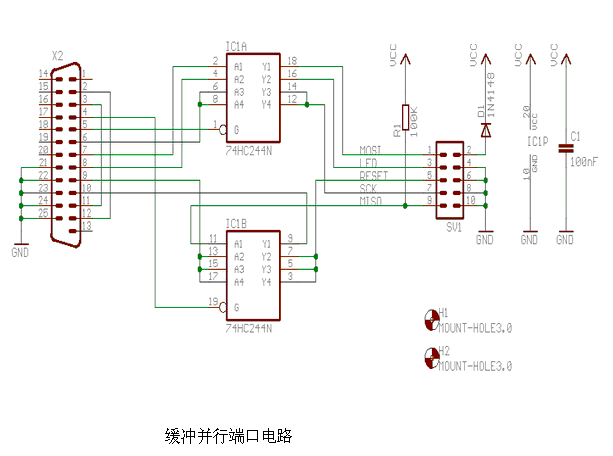

    74hc244应用电路


    74hc244电流最大值

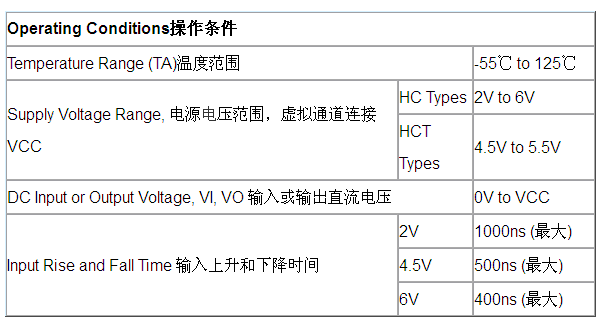

 74hc244电压温度等操作条件

DC Electrical Specifications直流电气规格：

Parameter 参数	Symbol 符号	TEST Conditions 测试条件				25℃			-40℃TO85℃			-55℃TO125℃		UNIT 单位
		VI (V)	IO (mA)	VCC (V)		最小	典型	最大	最小	最大		最小	最大
High Level Input Voltage输入高电平电压	VIH	-	-	2		1.5	-	-	1.5		-	1.5	-	V
				4.5		3.15	-	-	3.15		-	3.15	-	V
				6		4.2	-	-	4.2		-	4.2	-	V
LOW Level Input Voltage 输入低电平电压	VIL	-	-	2		-	-	0.5	-		0.5	-	0.5	V
				4.5		-	-	1.35	-		1.35	-	1.35	V
				6		-	-	1.8	-		1.8	-	1.8	V
HIGH Level Output Voltage输出高电平电压 CMOS负载	VOH	VIH or VIL	-0.02	2		1.9	-	-	1.9		-	1.9	-	V
			-0.02	4.5		4.4	-	-	4.4		-	4.4	-	V
			-0.02	6		5.9	-	-	5.9		-	5.9	-	V
HIGH Level Output Voltage输出高电平电压 TTL负载			-6	4.5		3.98	-	-	3.84		-	3.7	-	V
			-7.8	6		5.48	-	-	5.34		-	5.2	-	V
Low Level Output Voltage 输出低电平电压 CMOS负载	VOL	VIH or VIL	0.02	2		-	-	0.1	-		0.1	-	0.1	V
			0.02	4.5		-	-	0.1	-		0.1	-	0.1	V
			0.02	6		-	-	0.1	-		0.1	-	0.1	V
Low Level Output Voltage输出低电平电压 TTL负载			6	4.5		-	-	0.26	-		0.33	-	0.4	V
			7.8	6		-	-	0.26	-		0.33	-	0.4	V
Input Leakage Current输入漏电流	II	VCC or GND	-	6		-	-	±0.1	-		±1	-	±1	μA
Quiescent Device Current静态电流	ICC	VCC or GND	0	6		-	-	8	-		80	-	160	μA

DC Electrical Specifications直流电气规格（续）

Parameter 参数	Symbol 符号	TEST Conditions 条件				25℃			-40℃ TO 85℃				-55℃ TO 125℃		UNIT 单位
		VI (V)	IO (mA)	VCC (V)		最小	典型	最大	最小	最大			最小	最大
Three-State Leakage Current三态泄漏电流	IOZ	VIL or VIH	-	6		-	-	±0.5	-		±0.5	-		±10	μA
High Level Input Voltage输入高电平电压	VIH	-	-	4.5 to 5.5		2	-	-	2		-	2		-	V
LOW Level Input Voltage 输入低电平电压	VIL	-	-	4.5 to 5.5		-	-	0.8	-		0.8	-		0.8	V
HIGH Level Output Voltage输出高电平电压 CMOS 负载	VOH	VIH or VIL	-0.02	4.5		4.4	-	-	4.4		-	4.4		-	V
HIGH Level Output Voltage输出高电平电压 TTL负载			-6	4.5		3.98	-	-	3.84		-	3.7		-	V
Low Level Output Voltage 输出低电平电压 CMOS负载	VOL	VIH or VIL	0.02	4.5		-	-	0.1	-		0.1	-		0.1	V
Low Level Output Voltage 输出低电平电压TTL负载			6	4.5		-	-	0.26	-		0.33	-		0.4	V
Input Leakage Current输入漏电流	II	VCC to GND	0	5.5		-	-	±0.1	-		±1	-		±1	μA
Quiescent Device Current静态电流	ICC	VCC or GND	0	5.5		-	-	8	-		80	-		160	μA
Additional Quiescent Device Current Per Input Pin: 1 UNIT  Load附加静态目前的输入引脚： 1单位负载	ΔICC (Note 2)	VCC -2.1	-	4.5 to 5.5		-	100	360	-		450	-		490	μA
Three-State Leakage Current三态泄漏电流	IOZ	VIL or VIH	-	5.5		-	-	±0.5	-		±5	-		±10	μA

Switching Specifications开关特性规格 CL = 50pF, Input tr, tf = 6ns



Parameter 参数	Symbol 符号	TEST CONDI-TIONS	VCC (V)	25℃			-40℃ TO 85℃			-55℃ TO 125℃			UNIT 单位
				最小	典型	最大	最小	典型	最大	最小	典型	最大
Propagation Delay传播延迟 Data to Outputs 74HC240	tPLH, tPHL	CL = 50pF	2	-	-	100	-	-	125	-	-	150	ns
			4.5	-	-	20	-	-	25	-	-	30	ns
		CL = 15pF	5	-	8	-	-	-	-	-	-	-	ns
		CL = 50pF	6	-	-	17	-	-	21	-	-	26	ns
Data to Outputs数据输出 74HC241	tPLH, tPHL	CL = 50pF	2	-	-	110	-	-	140	-	-	165	ns
			4.5	-	-	22	-	-	28	-	-	33	ns
		CL = 15pF	5	-	9	-	-	-	-	-	-	-	ns
		CL = 50pF	6	-	-	19	-	-	24	-	-	28	ns
Data to Outputs数据输出 74HC244	tPLH, tPHL	CL = 50pF	2	-	-	110	-	-	140	-	-	165	ns
			4.5	-	-	22	-	-	28	-	-	33	ns
		CL = 15pF	5	-	9	-	-	-	-	-	-	-	ns
		CL = 50pF	6	-	-	19	-	-	24	-	-	28	ns
Output Enable and Disable Time输出启用和停用时间	tTHL, tTLH	CL = 50pF	2	-	-	150	-	-	190	-	-	225	ns
			4.5	-	-	30	-	-	38	-	-	45	ns
			5	-	12	-	-	-	-	-	-	-	ns
			6	-	-	26	-	-	33	-	-	38	ns
Output Transition Time输出过渡时间	tTLH, tTHL	CL = 50pF	2	-	-	60	-	-	75	-	-	90	ns
			4.5	-	-	12	-	-	15	-	-	18	ns
			6	-	-	10	-	-	13	-	-	15	ns
Input Capacitance输入电容	CI	CL = 50pF	-	10	-	10	-	-	10	-	-	10	pF
Three-State Output Capacitance三态输出电容	CO	CL = 50pF	-	-	-	20	-	-	20	-	-	20	pF
Power Dissipation Capacitance 功耗电容
74HC240	-	CL = 15pF	5	-	38	-	-	-	-	-	-	-	pF
74HC241	-	-	5	-	34	-	-	-	-	-	-	-	pF
74HC244	-	-	5	-	46	-	-	-	-	-	-	-	pF
HCT 类型
数据输出传播延迟HCT240	tPHL, tPLH	CL = 50pF	4.5	-	-	22	-	-	28	-	-	33	ns
		CL = 15pF	5	-	9	-	-	-	-	-	-	-	ns
Data to Outputs 数据输出HCT241	tPHL, tPLH	CL = 50pF	4.5	-	-	25	-	-	31	-	-	38	ns
		CL = 15pF	5	-	10	-	-	-	-	-	-	-	ns
Data to Outputs 数据输出HCT244	tPHL, tPLH	CL = 50pF	4.5	-	-	25	-	-	31	-	-	38	ns
		CL = 15pF	5	-	10	-	-	-	-	-	-	-	ns
