1. AUTOSAR OS架构

AUTOSAR OS的核心架构及组件关系

AUTOSAR OS是AUTOSAR标准中的核心组件，为汽车电子控制单元(ECU)提供实时操作系统功能。其架构设计遵循严格的层次化结构，确保了系统的可靠性、安全性和实时性。

1.1 整体架构设计

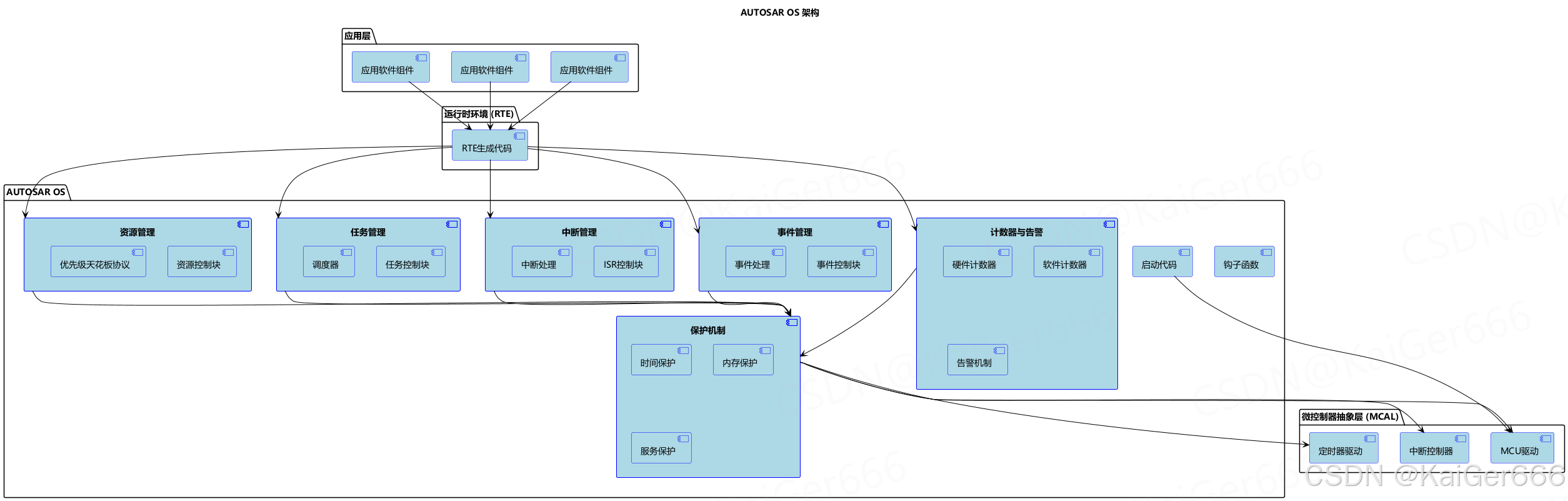

在这里插入图片描述

1.2 架构层次详解

AUTOSAR OS架构主要由以下几个部分组成：

1.2.1 应用层

应用软件组件（SWC）：用户开发的功能模块，通过RTE与底层OS进行交互
功能实现：实现具体的应用逻辑，独立于底层硬件

1.2.2 运行时环境（RTE）

RTE生成代码：自动生成的代码，负责应用层与基础软件层的通信
接口适配：提供标准化接口，隔离应用与底层实现

1.2.3 AUTOSAR OS核心

任务管理：
- 任务控制块(TCB)：存储任务相关信息
- 调度器：负责任务的调度和切换
资源管理：
- 资源控制块(RCB)：维护资源状态
- 优先级天花板协议(PCP)：防止优先级反转问题
事件管理：
- 事件控制块(ECB)：管理事件状态
- 事件处理：处理事件的触发和响应
中断管理：
- ISR控制块：管理中断服务程序
- 中断处理：负责中断的响应和处理
计数器与告警：
- 硬件计数器：与硬件定时器关联
- 软件计数器：纯软件实现的计数器
- 告警机制：基于计数器的定时触发机制
保护机制：
- 时间保护：防止任务超时
- 内存保护：防止非法内存访问
- 服务保护：防止非法服务调用

1.2.4 微控制器抽象层(MCAL)

MCU驱动：直接控制微控制器
中断控制器：管理硬件中断
定时器驱动：控制硬件定时器

1.3 架构特点

AUTOSAR OS架构具有以下特点：

层次化设计：清晰的分层结构，每层有明确的职责
标准化接口：各层之间通过标准化接口通信，提高兼容性
可移植性：应用软件与硬件实现分离，便于跨平台移植
实时性保障：通过任务调度、资源管理等机制保障实时性
安全机制：内置多种保护机制，确保系统安全可靠

AUTOSAR OS架构为汽车软件开发提供了统一的平台，简化了复杂系统的开发流程，并提高了软件的可重用性和互操作性。

2. AUTOSAR OS任务状态管理

任务状态转换与生命周期管理

任务状态管理是AUTOSAR OS的核心功能之一，它定义了任务的生命周期和状态转换规则，为实时系统的任务调度提供基础。

2.1 任务状态模型

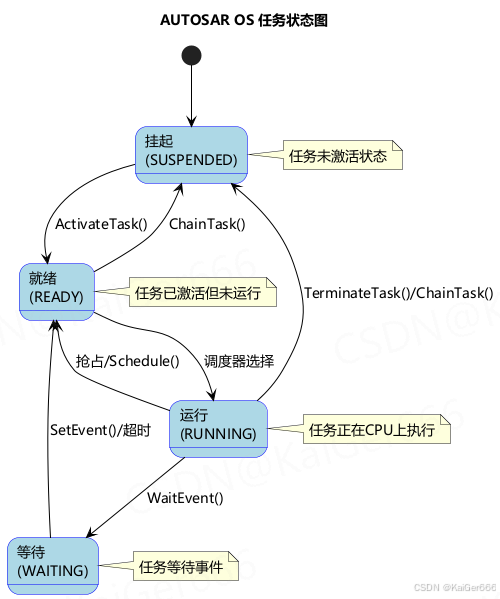

在这里插入图片描述

2.2 任务状态详解

AUTOSAR OS中的任务可以处于四种不同的状态，每种状态具有不同的特性和行为。

2.2.1 挂起状态 (SUSPENDED)

定义：任务未被激活，不参与调度
特点：任务的控制块存在，但不在就绪队列中
触发条件：系统初始化后的默认状态，或任务终止后的状态
退出方式：通过ActivateTask()API激活任务

2.2.2 就绪状态 (READY)

定义：任务已激活但尚未获得CPU资源运行
特点：任务位于就绪队列中，等待调度器调度
触发条件：
- 任务被激活（从SUSPENDED状态）
- 运行中的任务被更高优先级任务抢占
- 等待事件的任务收到事件
退出方式：
- 被调度器选中获得CPU资源（进入RUNNING状态）
- 通过ChainTask()直接切换到另一个任务（回到SUSPENDED状态）

2.2.3 运行状态 (RUNNING)

定义：任务正在CPU上执行
特点：同一时刻每个CPU核心只能有一个任务处于此状态
触发条件：调度器从就绪队列中选择最高优先级任务执行
退出方式：
- 被更高优先级任务抢占（回到READY状态）
- 主动调用Schedule()让出CPU（回到READY状态）
- 调用WaitEvent()等待事件（进入WAITING状态）
- 调用TerminateTask()或ChainTask()结束任务（回到SUSPENDED状态）

2.2.4 等待状态 (WAITING)

定义：任务等待一个或多个事件
特点：任务已被激活但被阻塞，不参与调度
触发条件：任务调用WaitEvent()API等待事件
退出方式：
- 通过SetEvent()接收到等待的事件（回到READY状态）
- 等待超时（如果配置了超时机制）（回到READY状态）

2.3 状态转换与API关系

AUTOSAR OS提供了一系列API用于控制任务状态的转换：

ActivateTask(TaskType TaskID)
- 功能：激活指定的任务
- 状态转换：SUSPENDED → READY
- 特点：可以多次激活基本任务（根据配置）
TerminateTask(void)
- 功能：终止当前任务
- 状态转换：RUNNING → SUSPENDED
- 特点：释放所有资源，任务回到初始状态
ChainTask(TaskType TaskID)
- 功能：终止当前任务并激活指定任务
- 状态转换：RUNNING → SUSPENDED（当前任务）
  SUSPENDED → READY（目标任务）
- 特点：原子操作，确保任务切换的连续性
Schedule(void)
- 功能：让出CPU资源，触发重新调度
- 状态转换：RUNNING → READY（如果有更高优先级任务）
- 特点：只有非抢占任务需要主动调用
WaitEvent(EventMaskType Mask)
- 功能：等待指定的事件
- 状态转换：RUNNING → WAITING
- 特点：只适用于扩展任务
SetEvent(TaskType TaskID, EventMaskType Mask)
- 功能：向指定任务发送事件
- 状态转换：WAITING → READY（如果设置的事件是任务等待的事件）
- 特点：可能导致优先级更高的任务就绪，触发任务切换

2.4 时间保护与任务状态

AUTOSAR OS实现了任务的时间保护机制，与任务状态密切相关：

任务激活时（SUSPENDED → READY）：启动任务的时间帧计时
任务开始执行时（READY → RUNNING）：开始执行时间预算监控
任务被抢占时（RUNNING → READY）：暂停执行时间预算计时
任务等待事件时（RUNNING → WAITING）：重置执行时间预算

时间保护确保任务不会超出预定的执行时间，防止单个任务长时间占用CPU导致系统响应延迟或死锁。

3. AUTOSAR OS资源管理

资源访问控制与优先级反转防护

资源管理是AUTOSAR OS中确保多任务环境下共享资源安全访问的关键机制，通过优先级天花板协议实现对临界资源的保护。

3.1 资源管理机制

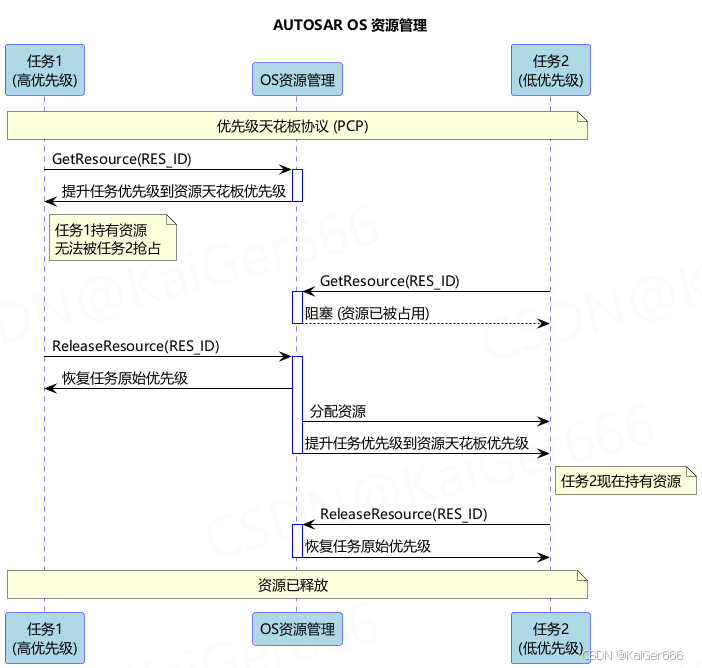

在这里插入图片描述

3.2 优先级天花板协议详解

3.2.1 基本概念

资源：在AUTOSAR OS中，资源是需要互斥访问的共享实体
优先级天花板：定义为可能使用该资源的所有任务中的最高优先级
优先级反转：低优先级任务持有高优先级任务需要的资源，导致高优先级任务被阻塞

3.2.2 工作原理

资源获取过程：
- 任务调用GetResource(ResourceType ResID)请求资源
- OS暂时提升任务优先级至资源的天花板优先级
- 任务获得资源的访问权
资源占用期间：
- 任务运行在提升后的优先级
- 所有需要同一资源的其他任务无法抢占当前任务
- 确保资源访问的互斥性
资源释放过程：
- 任务调用ReleaseResource(ResourceType ResID)释放资源
- OS将任务优先级恢复为原始优先级
- 可能触发任务调度，如果有更高优先级任务就绪

3.3 资源管理API

AUTOSAR OS提供以下API用于资源管理：

GetResource(ResourceType ResID)
- 功能：获取指定资源，提升任务优先级
- 参数：资源ID
- 返回：操作状态 (E_OK, E_OS_ACCESS, E_OS_CALLEVEL, E_OS_ID)
- 限制：
  - 不能在中断服务程序中调用
  - 不能获取已占用的资源
  - 不能在持有资源期间终止任务
ReleaseResource(ResourceType ResID)
- 功能：释放指定资源，恢复任务优先级
- 参数：资源ID
- 返回：操作状态 (E_OK, E_OS_ACCESS, E_OS_CALLEVEL, E_OS_ID, E_OS_NOFUNC)
- 限制：
  - 必须与GetResource配对使用
  - 不能释放未获取的资源
  - 必须符合LIFO原则（后进先出）

3.4 资源类型与嵌套

3.4.1 资源类型

标准资源：用于任务间互斥
内部资源：用于确保非抢占任务组的互斥
RES_SCHEDULER：特殊资源，获取后阻止任何任务切换

3.4.2 资源嵌套

AUTOSAR OS支持资源嵌套获取，但必须遵循严格的LIFO规则
嵌套获取多个资源时，任务优先级提升到所有已获取资源的最高天花板优先级
资源必须按照与获取相反的顺序释放

3.5 资源管理的配置

在AUTOSAR OS配置中，资源管理相关的配置项包括：

资源定义：
- 资源ID
- 资源属性（标准/内部）
- 资源优先级天花板
资源分配：
- 指定哪些任务可以访问哪些资源
- 建立资源与任务的关联关系
优先级设置：
- 确保资源天花板优先级高于所有可能使用该资源的任务

3.6 资源管理的最佳实践

最小化资源占用时间：资源获取与释放之间的代码应尽可能简短
避免死锁：资源获取顺序应在所有任务中保持一致
避免资源泄漏：确保每次获取的资源都被正确释放
合理设置优先级：资源优先级应根据实际应用场景合理配置
监控资源使用：在开发阶段监控资源的获取释放时间，预防性能问题

4. AUTOSAR OS事件机制

扩展任务的同步与通信方式

事件机制是AUTOSAR OS中专为扩展任务设计的同步通信机制，允许任务等待特定条件发生，实现更灵活的任务控制。

4.1 事件机制流程

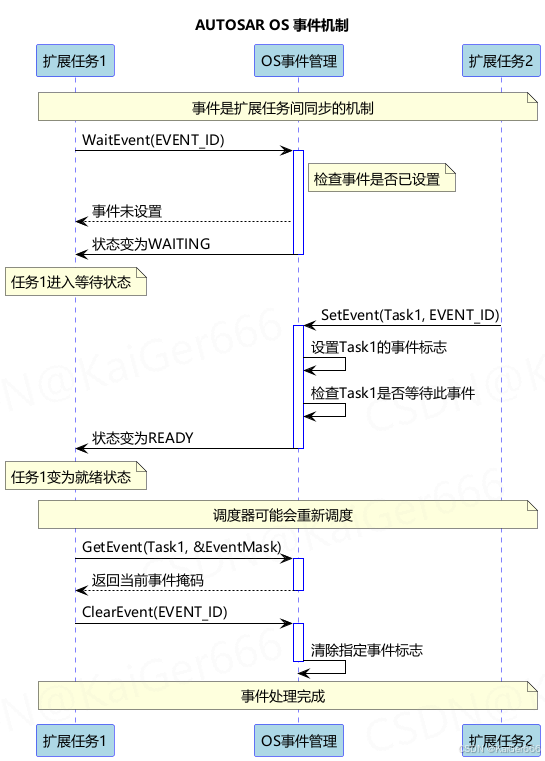

在这里插入图片描述

4.2 事件机制概述

4.2.1 基本概念

事件：一种通知机制，用于触发扩展任务从等待状态到就绪状态的转变
事件掩码：由多个事件位组成的位图，每个位表示一个独立的事件
扩展任务：能够等待事件的任务类型，与基本任务相对

4.2.2 特点与限制

事件只能与扩展任务关联，基本任务不能使用事件
事件属于任务而非系统，每个任务有自己的事件掩码
一个任务可以等待多个事件，任何一个事件被设置都会触发任务就绪
事件不会自动清除，必须由任务显式清除

4.3 事件API详解

AUTOSAR OS提供以下API用于事件管理：

SetEvent(TaskType TaskID, EventMaskType Mask)
- 功能：向指定任务发送一个或多个事件
- 参数：目标任务ID，事件掩码
- 返回：操作状态 (E_OK, E_OS_ID, E_OS_ACCESS, E_OS_STATE)
- 特点：
  - 可以在任务或ISR中调用
  - 如果目标任务正在等待被设置的事件，将触发状态转换
  - 可能引发任务调度
ClearEvent(EventMaskType Mask)
- 功能：清除当前任务的指定事件
- 参数：需要清除的事件掩码
- 返回：操作状态 (E_OK, E_OS_ACCESS, E_OS_CALLEVEL)
- 特点：
  - 只能由任务为自己清除事件
  - 不能在ISR中调用
  - 不会影响任务状态
GetEvent(TaskType TaskID, EventMaskRefType Event)
- 功能：获取指定任务当前的事件掩码
- 参数：目标任务ID，存储结果的变量指针
- 返回：操作状态 (E_OK, E_OS_ID, E_OS_ACCESS, E_OS_STATE)
- 特点：
  - 可以查询其他任务的事件状态
  - 不会改变任何事件状态
WaitEvent(EventMaskType Mask)
- 功能：等待指定的一个或多个事件
- 参数：等待的事件掩码
- 返回：操作状态 (E_OK, E_OS_ACCESS, E_OS_RESOURCE, E_OS_CALLEVEL)
- 特点：
  - 只能在扩展任务中调用
  - 如果指定的事件尚未设置，任务进入WAITING状态
  - 如果已经有一个或多个指定事件被设置，任务继续执行
  - 持有资源的任务不能调用WaitEvent

4.4 事件机制应用场景

4.4.1 周期性任务同步

高优先级周期性任务可以等待特定事件
定时器或低优先级任务设置事件触发高优先级任务执行

4.4.2 条件处理

任务等待多个可能的事件，根据实际发生的事件执行不同处理
实现类似中断服务的功能，但在任务级别

4.4.3 数据处理流程

数据采集任务设置事件通知数据处理任务
数据处理任务等待数据就绪事件，避免轮询检查

4.4.4 多任务协作

多个任务通过事件机制协调工作
形成任务链，前一个任务完成后通知下一个任务

4.5 事件机制的配置

在AUTOSAR OS配置中，事件相关的配置项包括：

事件定义：
- 事件ID和掩码值
- 事件的名称和描述
任务配置：
- 指定任务类型为扩展任务
- 配置任务可以使用的事件
自动启动：
- 配置系统启动时自动设置的事件

4.6 最佳实践

清晰的事件定义：为事件选择有意义的名称和位置，方便维护
避免过度等待：考虑添加超时机制，防止任务无限期等待
合理使用多事件等待：通过单个WaitEvent等待多个事件，提高效率
事件掩码管理：使用位掩码常量定义事件，避免硬编码
状态检查：在关键点检查事件状态，确保系统行为符合预期

5. AUTOSAR OS中断处理机制

中断服务程序分类与处理流程

中断处理是AUTOSAR OS实时响应外部事件的核心机制，通过分类管理和标准化接口，确保系统实时性的同时维持系统稳定性。

5.1 中断处理流程

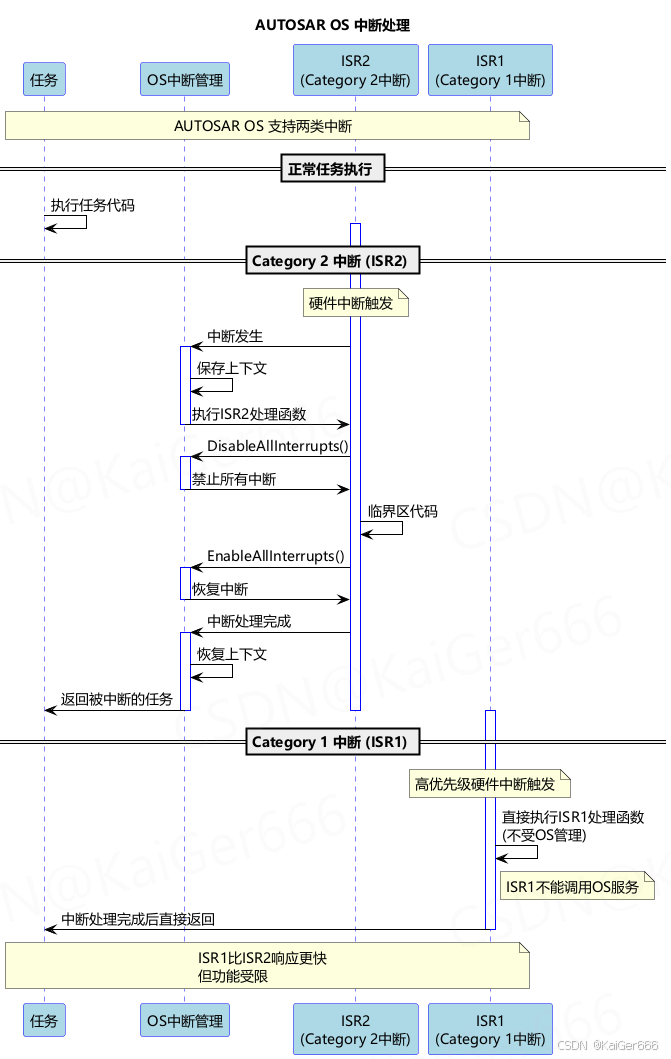

在这里插入图片描述

5.2 中断分类与特点

AUTOSAR OS将中断服务程序(ISR)分为两个类别，每种类别有不同的特点和应用场景。

5.2.1 Category 1中断(ISR1)

特点：
- 响应时间极短，最小的中断延迟
- 不受OS直接管理，无需保存/恢复完整上下文
- 不可使用操作系统服务API
- 执行完毕后直接返回被中断的代码
适用场景：
- 需要极快响应时间的硬件事件
- 简单的中断处理，如数据捕获
- 不需要调用OS服务的场合
- 紧急情况处理

5.2.2 Category 2中断(ISR2)

特点：
- 由OS管理，中断发生时OS会保存完整上下文
- 可以使用OS提供的大部分服务API
- 可以触发任务调度和切换
- 处理完成后可能不会返回被中断的代码（如触发了更高优先级任务）
适用场景：
- 需要调用OS服务的中断处理
- 复杂的中断处理逻辑
- 中断处理需要与任务交互
- 常规的外设中断处理

5.3 中断管理API

AUTOSAR OS提供以下API用于中断控制：

DisableAllInterrupts()/EnableAllInterrupts()
- 功能：禁止/使能所有可屏蔽中断
- 用途：保护短时间临界区
- 特点：可嵌套调用，但必须成对使用
- 限制：只能在任务或ISR2中使用
SuspendAllInterrupts()/ResumeAllInterrupts()
- 功能：挂起/恢复所有可屏蔽中断
- 用途：支持更复杂的嵌套中断控制
- 特点：维护挂起计数器，支持多级嵌套
SuspendOSInterrupts()/ResumeOSInterrupts()
- 功能：挂起/恢复受OS控制的中断
- 用途：精细控制OS相关中断
- 特点：只影响OS管理的中断，不影响其他中断
GetISRID()
- 功能：获取当前正在执行的ISR的ID
- 用途：在中断服务程序中识别当前中断源
- 返回：当前ISR ID，或INVALID_ISR表示不在ISR上下文中

5.4 中断嵌套与优先级

5.4.1 中断嵌套规则

ISR1可以嵌套ISR1（取决于硬件配置）
ISR1可以中断ISR2
ISR2可以嵌套ISR2（如果优先级更高）
ISR2不能中断ISR1

5.4.2 优先级管理

中断优先级通常通过硬件中断控制器配置
AUTOSAR OS将硬件优先级映射到软件优先级
ISR2优先级通常低于ISR1，但高于任务
OS确保ISR2按优先级顺序执行

5.5 中断与资源管理

中断服务程序（尤其是ISR2）通常需要访问与任务共享的资源，AUTOSAR OS提供以下机制确保安全访问：

中断禁止API：
- 用于短时间临界区保护
- 适合简单场景，但会导致系统实时性下降
资源管理：
- ISR2可以使用资源管理机制（GetResource/ReleaseResource）
- 通过优先级天花板协议避免优先级反转
- 比简单禁止中断更灵活

5.6 中断配置要点

在AUTOSAR OS配置中，中断相关的配置项包括：

ISR定义：
- ISR类别（Category 1或Category 2）
- 中断优先级
- 中断处理函数
中断源配置：
- 中断向量映射
- 硬件中断控制器设置
中断资源配置：
- ISR可访问的资源
- 中断屏蔽设置

5.7 中断处理最佳实践

最小化ISR执行时间：中断处理程序应尽可能快速执行，避免长时间占用CPU
合理分配ISR类别：根据响应时间和功能需求选择合适的ISR类别
避免ISR中的阻塞操作：ISR不应包含可能导致等待的操作
保护共享资源：ISR与任务共享资源时，使用适当的保护机制
合理使用中断禁止：禁止中断时间应尽可能短，避免影响系统响应性

6. AUTOSAR OS调度策略

任务调度方法与优先级管理

调度策略决定了AUTOSAR OS如何分配CPU资源给不同的任务，是实时系统性能和响应能力的关键因素。AUTOSAR OS提供多种调度策略以满足不同应用场景的需求。

6.1 调度策略概览

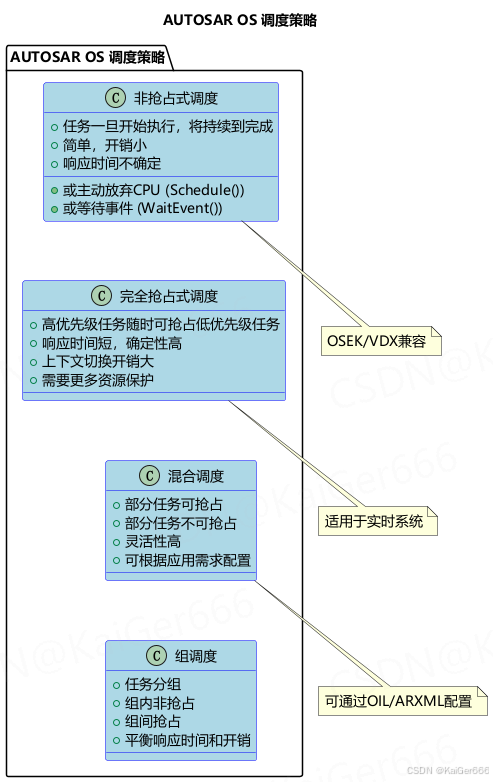

在这里插入图片描述

6.2 AUTOSAR OS调度策略详解

AUTOSAR OS支持多种调度策略，每种策略都有各自的优缺点和适用场景。根据AUTOSAR规范，系统集成商可以根据实际需求选择合适的调度策略。

6.2.1 非抢占式调度 (Non-Preemptive Scheduling)

基本原理：
- 任务一旦开始执行，将持续执行直到主动释放CPU
- 只有在任务结束、调用Schedule()或WaitEvent()时才会触发调度
优点：
- 简单可预测，实现开销小
- 无需考虑复杂的资源保护
- 任务执行时间稳定，无上下文切换干扰
缺点：
- 高优先级任务的响应时间不确定
- 系统实时性较差
- 任务执行时间过长会影响系统响应性
适用场景：
- 系统任务数量少，执行时间短
- 任务间耦合度低，优先级差异不大
- 资源受限的简单系统

6.2.2 完全抢占式调度 (Fully Preemptive Scheduling)

基本原理：
- 高优先级任务可随时抢占低优先级任务
- 当高优先级任务就绪时，立即暂停当前执行的低优先级任务
优点：
- 高优先级任务响应时间短，确定性强
- 实时性好，适合对时间敏感的应用
- 优先级机制清晰有效
缺点：
- 上下文切换开销大
- 需要更多资源保护机制
- 系统负载高时可能频繁切换任务
适用场景：
- 硬实时系统，对响应时间有严格要求
- 任务优先级差异明显
- 处理能力较强的平台

6.2.3 混合调度 (Mixed Preemptive Scheduling)

基本原理：
- 部分任务配置为可抢占，部分配置为不可抢占
- 根据任务特性灵活配置抢占属性
优点：
- 兼顾实时性和系统效率
- 可根据应用需求进行优化
- 关键任务可获得实时响应，非关键任务减少切换开销
缺点：
- 系统行为分析较复杂
- 需要更精细的任务设计和配置
适用场景：
- 同时包含实时任务和非实时任务的系统
- 资源使用和响应时间需要折中的场景
- 大多数实际应用系统

6.2.4 组调度 (Group Scheduling)

基本原理：
- 将任务分组，组内任务非抢占
- 不同组间采用抢占式调度
优点：
- 降低抢占开销
- 简化同组任务间的互斥控制
- 平衡响应时间和系统效率
缺点：
- 组内高优先级任务可能被延迟
- 分组策略影响系统性能
适用场景：
- 任务可自然分组的系统
- 组内任务紧密协作的场景
- 内部结构复杂的大型系统

6.3 调度器实现与优先级管理

6.3.1 调度器实现

AUTOSAR OS的调度器通常基于优先级实现，主要包括以下组件：

就绪队列：维护就绪任务列表，通常按优先级组织
当前任务指针：指向正在执行的任务
调度触发点：任务状态变化、资源释放、中断处理等触发调度
上下文保存/恢复：保存被抢占任务状态，恢复被调度任务状态

6.3.2 优先级管理

AUTOSAR OS使用静态优先级进行任务调度，关键特性包括：

优先级范围：通常支持0-255范围的优先级，数值越高优先级越高
静态分配：任务优先级在配置阶段静态分配，运行时不可更改
唯一优先级：标准配置中每个任务具有唯一优先级（可通过配置支持多任务共享优先级）
优先级继承：通过资源管理中的优先级天花板协议实现优先级继承

6.4 调度点管理

AUTOSAR OS中的调度点是系统重新评估任务调度的时刻，主要包括：

显式调度点：
- 任务调用Schedule()
- 任务调用WaitEvent()
- 任务调用TerminateTask()/ChainTask()
- 任务释放资源(ReleaseResource())
隐式调度点：
- ISR2执行完成
- 中断禁止区域结束
- 资源释放后优先级改变

6.5 配置与调优

AUTOSAR OS调度策略的配置主要通过以下参数实现：

任务配置：
- SCHEDULE属性：FULL(完全抢占)/NON(非抢占)
- PRIORITY：任务优先级
- ACTIVATION：最大激活次数
系统配置：
- OS_CONFORMANCE_CLASS：BCC1/BCC2/ECC1/ECC2
- USERESSCHEDULER：是否使用资源调度器
- USEGETSERVICEID：是否使用服务ID获取
调优策略：
- 关键任务使用更高优先级
- 避免优先级过度集中
- 合理选择抢占/非抢占配置
- 考虑上下文切换开销与响应时间需求

6.6 多核调度扩展

AUTOSAR OS支持多核调度，主要扩展包括：

核心亲和性：任务可以指定在特定核心上执行
跨核同步：提供跨核心的同步机制
负载均衡：支持不同负载均衡策略
启动同步：多核系统的同步启动机制

7. AUTOSAR OS保护机制

系统安全与错误防护策略

AUTOSAR OS提供全面的保护机制，确保系统在各种异常情况下仍能保持稳定，同时提供标准化的错误检测与处理流程。

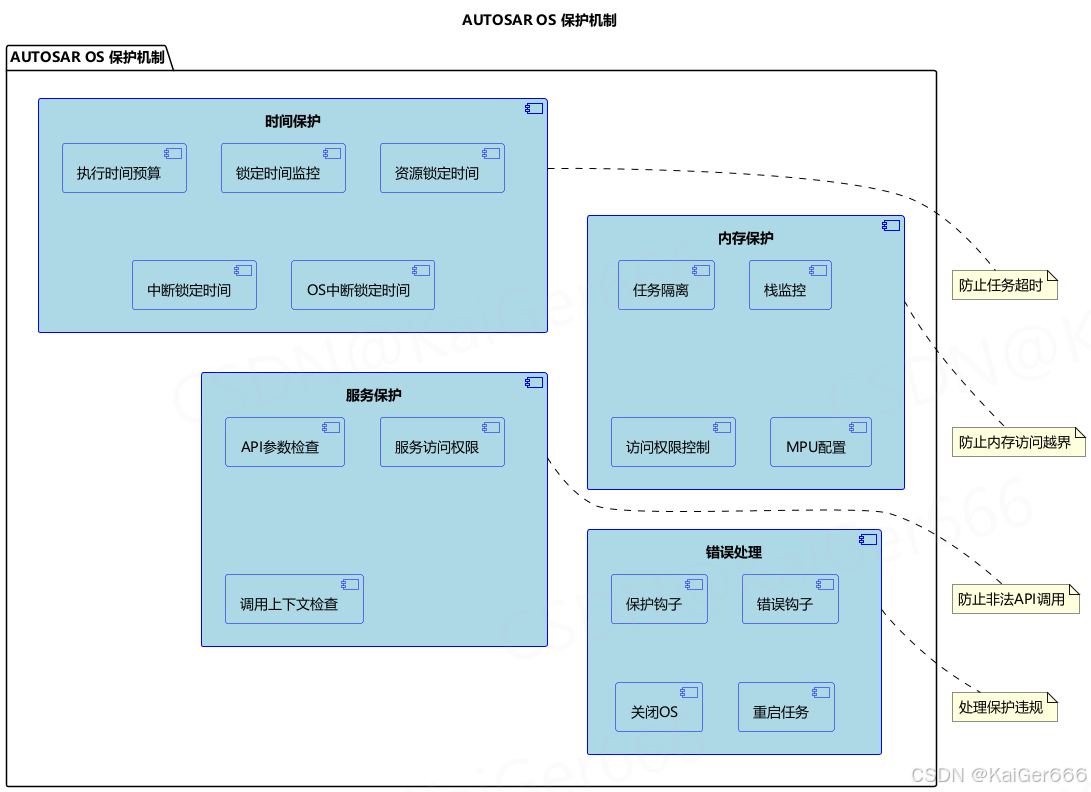

7.1 保护机制概览

在这里插入图片描述

7.2 时间保护机制

时间保护机制确保任务和中断不会占用过多的CPU时间，防止系统出现响应延迟或死锁。

7.2.1 执行时间预算 (Execution Budget)

功能：监控任务从开始到结束的总执行时间
配置：为每个任务设置最大执行时间预算
违规处理：当任务执行时间超过预算时触发保护钩子
适用场景：监控任务是否符合设计的执行时间要求

7.2.2 锁定时间监控 (Locking Time)

AUTOSAR OS监控三种锁定时间：

资源锁定时间 (Resource Lock Time)
- 监控任务持有资源的最长时间
- 防止资源被长时间占用导致优先级反转
- 针对每个资源单独配置最大锁定时间
中断锁定时间 (Interrupt Lock Time)
- 监控禁止所有中断的最长时间
- 通过DisableAllInterrupts/EnableAllInterrupts跟踪
- 防止系统长时间无法响应外部事件
OS中断锁定时间 (OS Interrupt Lock Time)
- 监控禁止OS中断的最长时间
- 通过SuspendAllInterrupts/SuspendOSInterrupts跟踪
- 防止OS服务长时间被阻塞

7.2.3 时间保护实现机制

硬件定时器：使用专用硬件定时器实现时间监控
时间累计：分别累计任务执行时间和各类锁定时间
上下文切换：任务切换时保存/恢复时间计数器
违规处理：时间超限时调用ProtectionHook

7.3 内存保护机制

内存保护确保任务只能访问授权的内存区域，防止非法访问导致系统崩溃。

7.3.1 任务隔离 (Task Isolation)

功能：隔离不同任务的内存空间，防止相互干扰
实现：通过MPU/MMU硬件支持，为每个任务分配独立的内存区域
优势：提高系统稳定性，防止一个任务的错误影响整个系统

7.3.2 栈监控 (Stack Monitoring)

功能：监控任务栈使用情况，防止栈溢出
实现方式：
- 静态分析：编译时确定最大栈使用量
- 栈边界标记：在栈边界设置特殊标记，检测是否被覆盖
- 硬件监控：使用MPU设置栈边界保护区
违规处理：检测到栈溢出时触发保护钩子

7.3.3 访问权限控制 (Access Control)

功能：控制任务对内存区域的读/写/执行权限
配置：通过OS配置为每个任务指定可访问的内存区域
分类：
- 代码区域：通常为只读和可执行
- 数据区域：可读写但不可执行
- 共享区域：多任务共同访问的区域

7.3.4 MPU配置 (MPU Configuration)

功能：根据任务和OS应用程序配置硬件内存保护单元
实现：任务切换时重新配置MPU区域设置
限制：受硬件MPU能力限制（区域数量、对齐要求等）

7.4 服务保护机制

服务保护确保OS服务调用的正确性，防止非法或错误的API调用。

7.4.1 API参数检查 (Parameter Check)

功能：验证API调用参数的有效性
检查项目：
- 参数范围检查
- 枚举值有效性检查
- 指针有效性检查
- ID存在性检查
错误码：检测到错误时返回标准化错误码

7.4.2 服务访问权限 (Service Access)

功能：控制任务对OS服务的访问权限
配置：通过OS配置为每个任务或应用程序指定可用的OS服务
粒度：可按服务类别或单个API控制权限
违规处理：非授权访问时触发保护钩子或返回错误

7.4.3 调用上下文检查 (Context Check)

功能：验证API调用是否在允许的上下文中执行
上下文分类：
- 任务级上下文
- ISR1级上下文
- ISR2级上下文
- 钩子函数上下文
错误处理：在不允许的上下文中调用API时触发错误

7.5 错误处理机制

AUTOSAR OS提供完整的错误检测和处理机制，确保系统能够适当响应各种异常情况。

7.5.1 保护钩子 (Protection Hook)

功能：处理保护违规（时间、内存、服务）
调用时机：检测到保护违规时
参数：违规类型、失败任务、额外信息
返回值：决定违规的处理方式
- PRO_IGNORE：忽略违规（仅适用于特定情况）
- PRO_TERMINATETASKISR：终止违规任务/ISR
- PRO_TERMINATEAPPL：终止违规应用程序
- PRO_TERMINATEALLAPPLS：终止所有应用程序
- PRO_SHUTDOWN：关闭OS

7.5.2 错误钩子 (Error Hook)

功能：处理API调用错误
调用时机：API调用返回错误码时
参数：错误码、服务ID、参数信息
特点：可以有全局错误钩子和任务特定错误钩子

7.5.3 关闭OS (Shutdown OS)

功能：当检测到严重错误时安全关闭操作系统
API：ShutdownOS(StatusType Error)
处理流程：
1. 调用ShutdownHook（如果配置）
2. 禁止所有中断
3. 停止系统或进入安全状态
使用场景：无法恢复的系统错误

7.5.4 重启任务 (Restart Task)

功能：重置任务状态，从初始状态重新开始执行
过程：
1. 终止当前任务实例
2. 释放任务持有的所有资源
3. 重新初始化任务栈和上下文
4. 将任务置于就绪态
限制：不是所有违规都可以通过重启任务恢复

7.6 保护机制配置

AUTOSAR OS保护机制的配置通常包括以下方面：

保护级别配置：
- SC1：标准级，无保护特性
- SC2：扩展级，包含服务保护
- SC3：高级级，包含时间和内存保护
- SC4：安全级，包含所有保护特性
任务特定配置：
- 执行时间预算
- 栈大小和保护
- 内存访问权限
- 服务访问权限
钩子函数配置：
- ErrorHook启用/禁用
- ProtectionHook启用/禁用
- ShutdownHook启用/禁用

7.7 最佳实践

选择适当的保护级别：根据系统安全需求和可用资源选择保护级别
合理分配资源：设置恰当的预算和限制，避免过于严格导致误报
分析保护违规：记录违规原因和频率，用于系统优化
保护相关代码审查：重点关注访问共享资源和调用OS服务的代码
测试保护机制：设计测试用例验证保护机制是否按预期工作

8. AUTOSAR OS计数器与告警机制

时间管理与定时触发服务

计数器和告警机制是AUTOSAR OS时间管理的核心组件，为系统提供了精确的定时触发能力，支持任务定时激活、事件定时触发以及各种定时回调功能。

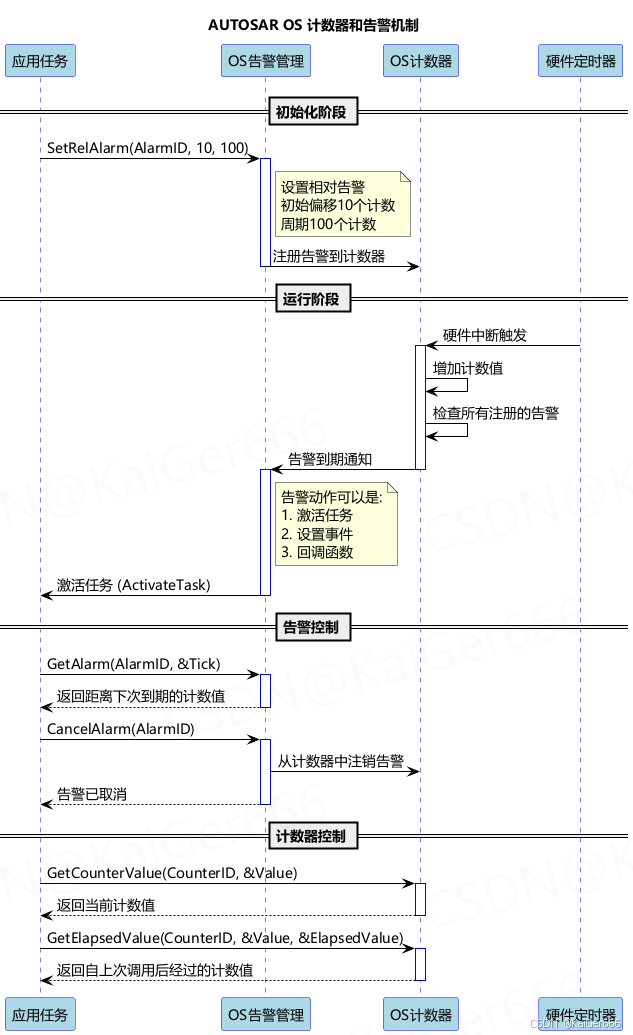

8.1 计数器与告警流程

在这里插入图片描述

8.2 计数器机制详解

计数器是AUTOSAR OS中时间和事件计数的基础机制，可以是基于硬件定时器的时间计数器，也可以是纯软件实现的事件计数器。

8.2.1 计数器类型

硬件计数器 (Hardware Counter)
- 定义：由硬件定时器驱动的计数器
- 特点：精度高，依赖硬件中断
- 来源：系统定时器、定时器外设、RTC
- 用途：实时调度、超时监控、定时功能
软件计数器 (Software Counter)
- 定义：由软件事件递增的计数器
- 特点：不依赖硬件定时器，由事件驱动
- 来源：应用程序触发、外部事件
- 用途：事件计数、统计分析

8.2.2 计数器属性

计数器定义包含以下关键属性：

最小周期 (MINCYCLE)
- 告警可设置的最小周期值
- 防止过高频率的告警触发导致系统过载
最大值 (MAXALLOWEDVALUE)
- 计数器可达到的最大计数值
- 超过此值后计数器重新从0开始计数
初始值 (TICKSPERBASE)
- 计数器的初始计数值
- 通常为0，但可根据需要配置
时钟节拍 (TICKDURATION)
- 每个计数单位对应的物理时间
- 通常以纳秒或微秒为单位

8.2.3 计数器API

AUTOSAR OS提供以下API用于计数器操作：

GetCounterValue(CounterType CounterID, TickRefType Value)
- 功能：获取指定计数器的当前计数值
- 参数：计数器ID，存储结果的变量指针
- 返回：操作状态 (E_OK, E_OS_ID)
GetElapsedValue(CounterType CounterID, TickRefType Value, TickRefType ElapsedValue)
- 功能：获取自上次读取后计数器的增量值
- 参数：计数器ID，上次读取的值，存储增量的变量指针
- 返回：操作状态 (E_OK, E_OS_ID, E_OS_VALUE)
- 特点：自动处理计数器溢出情况

8.3 告警机制详解

告警(Alarm)是与计数器关联的定时触发机制，当计数器达到指定值时执行预定义的动作。

8.3.1 告警特性

关联性：每个告警必须与一个计数器关联
动作类型：可以触发任务激活、事件设置或回调函数
周期性：可以是一次性的或周期性重复的
动态控制：运行时可以启动、停止和查询告警

8.3.2 告警动作类型

告警触发时可以执行以下三种动作之一：

激活任务 (ActivateTask)
- 功能：自动激活指定的任务
- 应用：定时执行特定功能
- 特点：如果任务已处于激活状态，根据配置可能多次激活或忽略
设置事件 (SetEvent)
- 功能：向指定任务发送事件
- 应用：唤醒等待此事件的任务
- 特点：只能用于扩展任务
回调函数 (Callback)
- 功能：执行预定义的回调函数
- 应用：执行简短的操作或设置标志
- 特点：在中断上下文中执行，应尽量简短

8.3.3 告警API

AUTOSAR OS提供以下API用于告警操作：

SetRelAlarm(AlarmType AlarmID, TickType increment, TickType cycle)
- 功能：设置相对时间告警
- 参数：告警ID，初始相对偏移值，周期值(0表示非周期)
- 返回：操作状态 (E_OK, E_OS_STATE, E_OS_ID, E_OS_VALUE)
- 特点：相对于当前计数值设置触发点
SetAbsAlarm(AlarmType AlarmID, TickType start, TickType cycle)
- 功能：设置绝对时间告警
- 参数：告警ID，初始绝对计数值，周期值(0表示非周期)
- 返回：操作状态 (E_OK, E_OS_STATE, E_OS_ID, E_OS_VALUE)
- 特点：使用计数器的绝对值作为触发点
CancelAlarm(AlarmType AlarmID)
- 功能：取消已设置的告警
- 参数：告警ID
- 返回：操作状态 (E_OK, E_OS_NOFUNC, E_OS_ID)
- 特点：停止告警计时，但不删除告警对象
GetAlarm(AlarmType AlarmID, TickRefType Tick)
- 功能：获取告警距离下次触发的剩余计数值
- 参数：告警ID，存储结果的变量指针
- 返回：操作状态 (E_OK, E_OS_NOFUNC, E_OS_ID)
- 特点：适用于动态调整或监控告警状态

8.4 应用场景

AUTOSAR OS的计数器和告警机制广泛应用于以下场景：

8.4.1 任务调度

周期性任务：使用周期性告警定时激活任务
延迟执行：使用一次性告警延迟任务激活
看门狗任务：使用告警定期检查系统状态

8.4.2 超时管理

通信超时：设定通信操作的最大等待时间
任务执行超时：监控任务是否在预期时间内完成
资源持有超时：监控资源锁定时间，防止死锁

8.4.3 定时采样与控制

传感器采样：定时读取传感器数据
控制系统：按固定频率执行控制算法
状态监控：定期检查系统状态和性能

8.5 配置与优化

8.5.1 计数器配置

根据应用需求选择合适的计数器分辨率
平衡计数精度和系统开销
合理设置最大值和溢出处理策略

8.5.2 告警优化

合理安排不同告警的触发时间，避免同时触发
使用多个计数器分散负载
告警回调函数应尽量简短
考虑使用事件链来处理复杂的定时序列

8.5.3 常见问题避免

优先级反转：告警触发的任务可能与其他任务发生优先级反转
精度偏移：长时间运行可能导致计时精度偏移
过载：过多频繁的告警可能导致系统过载
长期稳定性：考虑计数器溢出和长期运行的精度问题

9. AUTOSAR OS应用模式

系统启动配置与运行模式管理

应用模式是AUTOSAR OS中用于定义系统启动和初始化配置的机制，允许系统根据不同需求以不同配置启动，提高了系统的灵活性和适应性。

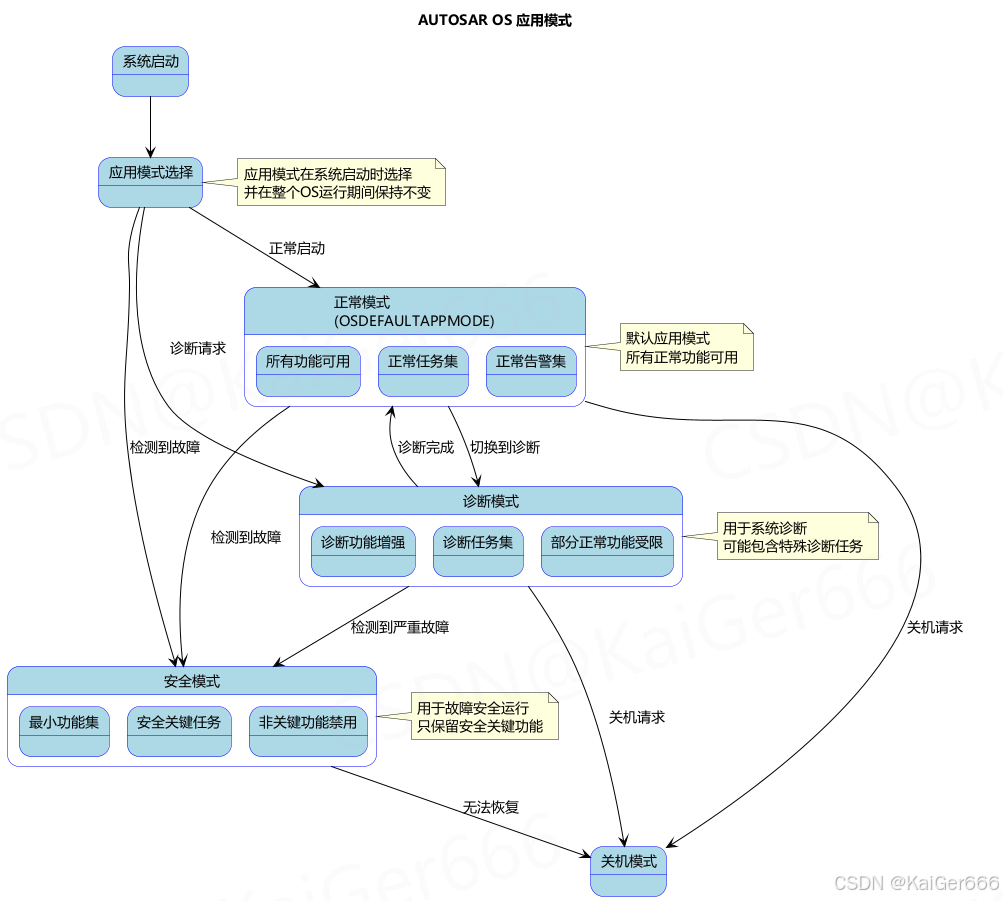

9.1 应用模式概述

在这里插入图片描述

9.2 应用模式基本概念

9.2.1 定义与特点

应用模式：OS启动时选择的特定系统配置模式
选择时机：在系统启动阶段确定，整个OS运行期间保持不变
预定义模式：OSDEFAULTAPPMODE是标准要求的默认模式
自定义模式：可以根据应用需求定义额外的应用模式

9.2.2 应用模式的作用

任务自动启动：根据不同模式自动启动不同任务集
告警自动启动：根据不同模式自动启动不同告警集
资源分配：不同模式下可能有不同的资源分配策略
系统行为定制：针对不同应用场景优化系统行为

9.3 标准应用模式类型

AUTOSAR OS通常支持以下几种典型的应用模式，实际应用中可根据需求扩展：

9.3.1 默认应用模式 (OSDEFAULTAPPMODE)

特点：标准规范要求支持的模式，基本功能配置
使用场景：常规系统运行，所有标准功能可用
任务配置：激活常规工作任务集合
系统状态：正常工作状态，无特殊限制

9.3.2 诊断模式 (Diagnostic Mode)

特点：增强诊断能力，可能限制部分正常功能
使用场景：车辆诊断、系统检测、故障排查
任务配置：激活诊断相关任务，可能禁用部分正常任务
系统状态：诊断状态，资源优先分配给诊断功能

9.3.3 安全模式 (Safe Mode)

特点：最小功能集，仅保留安全关键功能
使用场景：检测到严重故障但系统仍需维持基本功能
任务配置：只激活安全关键任务，禁用非核心功能
系统状态：降级运行，优先保证安全

9.3.4 关机模式 (Shutdown Mode)

特点：系统有序关闭的过渡状态
使用场景：正常关机或严重错误后的安全关闭
任务配置：只激活关机相关任务
系统状态：准备关闭，不接受新任务

9.4 应用模式API

AUTOSAR OS提供了以下API用于应用模式管理：

GetActiveApplicationMode()
- 功能：获取当前活动的应用模式
- 返回：当前应用模式ID
- 调用位置：任务、ISR2、钩子函数
- 用途：运行时查询当前系统模式，调整行为
StartOS(AppModeType Mode)
- 功能：启动操作系统并指定应用模式
- 参数：应用模式ID
- 返回：如果成功启动，此函数不会返回
- 调用位置：初始化代码
- 特点：此函数启动OS并激活初始任务集

9.5 应用模式实现机制

9.5.1 启动流程

硬件初始化：复位后的低级硬件初始化
启动代码执行：执行C运行时初始化
应用模式确定：基于特定条件选择应用模式
OS启动：调用StartOS(SelectedMode)
模式相关初始化：
- 根据所选模式激活指定任务
- 根据所选模式启动指定告警
- 执行模式特定初始化

9.5.2 模式选择机制

应用模式的选择可以基于多种因素：

硬件输入：
- 特定引脚状态
- 跳线或开关设置
- 特定硬件检测结果
存储数据：
- 非易失性存储器中的标志
- 上次关机状态
- 故障记录信息
通信请求：
- 诊断请求
- 远程命令
- 系统管理消息

9.6 配置与自动启动

9.6.1 应用模式配置

在AUTOSAR OS配置中，应用模式相关的配置项包括：

模式定义：
- 模式ID和名称
- 模式描述和用途
- 模式特性与限制
任务自动启动：
- 指定在各模式下自动启动的任务
- 任务启动顺序与优先级
- 任务启动条件
告警自动启动：
- 指定在各模式下自动启动的告警
- 告警初始计数值与周期
- 告警动作配置

9.6.2 自动启动机制

AUTOSAR OS在启动时会根据应用模式执行以下自动启动操作：

任务自动启动：
- 将配置为自动启动的任务置于就绪态
- 按优先级调度这些任务
- 支持每个模式下不同的任务集合
告警自动启动：
- 激活指定告警，设置初始计数值
- 支持每个模式下不同的告警集合
- 允许配置告警的初始延迟和周期
调度表自动启动：
- 根据模式配置激活特定调度表
- 设置调度表的启动偏移

9.7 应用模式的最佳实践

模式规划：
- 明确定义每种模式的目的和特点
- 限制模式数量，避免过度复杂
- 确保模式间的清晰区分
任务分配：
- 仔细规划每个模式下的任务集
- 避免不必要的任务自动启动
- 保证安全关键任务在所有必要模式下可用
测试验证：
- 测试所有应用模式的启动和运行
- 验证模式切换条件和行为
- 在边界条件下验证模式选择逻辑
模式特定行为：
- 任务可使用GetActiveApplicationMode()调整行为
- 不同模式下可能需要不同的资源管理策略
- 考虑不同模式下的功耗和性能需求

10. AUTOSAR OS钩子函数

系统回调机制与事件处理扩展点

钩子函数是AUTOSAR OS提供的重要扩展机制，允许应用程序在特定系统事件发生时执行自定义代码，实现系统行为的定制和扩展。

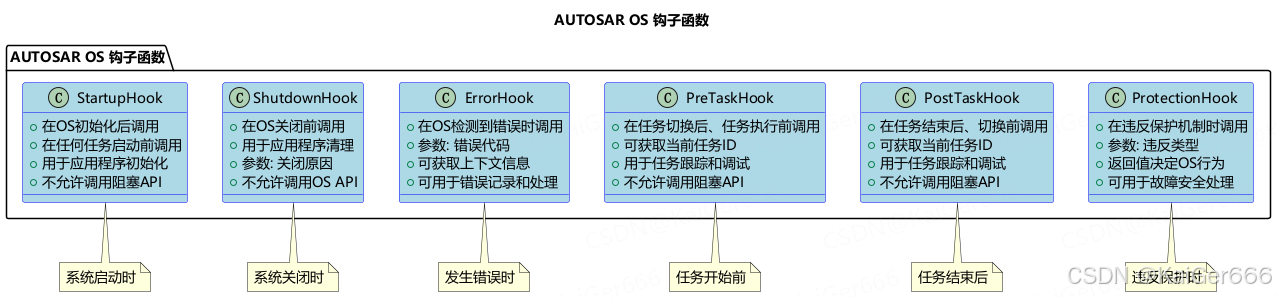

10.1 钩子函数概览

在这里插入图片描述

10.2 钩子函数详解

AUTOSAR OS定义了六种标准钩子函数，每种钩子函数在系统特定事件发生时被调用，用于不同场景下的系统行为扩展。

10.2.1 StartupHook

调用时机：
- OS初始化完成后
- 任何任务开始执行前
- StartOS()函数的一部分
函数原型：
```
void StartupHook(void)
```
功能与用途：
- 执行应用程序初始化
- 设置全局数据结构
- 初始化硬件外设
- 配置系统参数
限制与注意事项：
- 不允许调用会导致任务切换的API
- 不允许使用等待事件的API
- 应避免长时间执行，防止延迟系统启动

10.2.2 ShutdownHook

调用时机：
- OS即将关闭前
- ShutdownOS()函数的一部分
- 严重错误导致系统关闭时
函数原型：
```
void ShutdownHook(StatusType Error)
```
参数说明：
- Error：关闭原因，可以是正常关闭或错误代码
功能与用途：
- 执行应用程序清理工作
- 保存关键数据到非易失性存储器
- 将系统置于安全状态
- 记录关闭原因以便分析
限制与注意事项：
- 不允许调用OS API函数
- 此钩子函数是系统最后执行的用户代码
- 执行后系统可能重启或彻底关闭

10.2.3 ErrorHook

调用时机：
- OS服务检测到错误时
- API返回错误状态前
- 可能在多种上下文中被调用
函数原型：
```
void ErrorHook(StatusType Error)
```
参数说明：
- Error：检测到的错误代码
功能与用途：
- 集中处理各种OS错误
- 记录错误信息用于调试
- 实现错误恢复策略
- 触发错误指示（如LED闪烁）
辅助API：
- OSErrorGetServiceId()：获取导致错误的服务ID
- OSError_<API>_<Param>()：获取特定API的参数值
限制与注意事项：
- 根据错误严重性决定处理策略
- 可能在中断上下文中被调用
- 应避免长时间执行

10.2.4 PreTaskHook

调用时机：
- 任务切换后，但在任务代码执行前
- 每次任务被调度执行时
函数原型：
```
void PreTaskHook(void)
```
功能与用途：
- 任务执行追踪与统计
- 任务上下文初始化
- 性能分析与监控
- 任务执行时间测量
辅助API：
- GetTaskID(&TaskID)：获取当前任务ID
限制与注意事项：
- 不允许调用会导致任务切换的API
- 频繁调用，应保持执行时间短
- 影响系统性能，应谨慎使用

10.2.5 PostTaskHook

调用时机：
- 任务即将被切换出去前
- 任务结束或让出CPU时
函数原型：
```
void PostTaskHook(void)
```
功能与用途：
- 任务执行追踪与统计
- 任务资源释放检查
- 任务执行时间统计
- 上下文切换分析
辅助API：
- GetTaskID(&TaskID)：获取当前任务ID
限制与注意事项：
- 不允许调用会导致任务切换的API
- 频繁调用，应保持执行时间短
- 与PreTaskHook配合使用效果最佳

10.2.6 ProtectionHook

调用时机：
- 检测到保护违规时
- 可能包括时间保护、内存保护、服务保护等违规

函数原型：

ProtectionReturnType ProtectionHook(StatusType Fault)

参数说明：
- Fault：违规类型编码
返回值：
- PRO_IGNORE：忽略违规（仅适用于特定情况）
- PRO_TERMINATETASKISR：终止违规任务/ISR
- PRO_TERMINATEAPPL：终止违规应用程序
- PRO_TERMINATEALLAPPLS：终止所有应用程序
- PRO_SHUTDOWN：关闭OS
功能与用途：
- 保护违规的集中处理
- 实现安全降级策略
- 严重错误的记录与恢复
- 系统健壮性增强
限制与注意事项：
- 返回值决定OS对违规的响应
- 应根据违规严重性和系统状态决定处理方式
- 谨慎使用PRO_IGNORE，可能导致不可预期行为

10.3 钩子函数的调用关系

钩子函数在AUTOSAR OS生命周期中的调用顺序和关系：

系统启动：
- OS初始化
- StartupHook()
- 任务自动启动
任务执行：
- PreTaskHook()
- 任务执行
- PostTaskHook()
- (任务切换)
- PreTaskHook()
- …
错误处理：
- API检测到错误
- ErrorHook()
- API返回错误码
保护违规：
- 检测到违规
- ProtectionHook()
- 根据返回值执行相应操作
系统关闭：
- ShutdownOS()调用
- ShutdownHook()
- OS终止

10.4 钩子函数的配置与使用

10.4.1 配置选项

钩子函数的启用/禁用通过AUTOSAR OS配置控制：

USE_STARTUP_HOOK：启用StartupHook
USE_SHUTDOWN_HOOK：启用ShutdownHook
USE_ERROR_HOOK：启用ErrorHook
USE_PRETASK_HOOK：启用PreTaskHook
USE_POSTTASK_HOOK：启用PostTaskHook
USE_PROTECTION_HOOK：启用ProtectionHook

10.4.2 实现方式

钩子函数的实现有两种主要方式：

全局钩子：
- 整个系统共享一个钩子函数实现
- 简单易用，适合单一OS应用程序
应用特定钩子（多核/多应用场景）：
- 每个OS应用程序有自己的钩子函数
- 提供更好的隔离性和灵活性
- 支持不同应用的独立行为

10.4.3 访问限制

钩子函数可以使用的OS服务受到限制，详细限制见下表：

钩子函数	允许的API类型	不允许的API类型
StartupHook	状态查询API, 中断控制	任务控制, 资源管理, 事件控制
ShutdownHook	几乎不允许任何OS API	几乎所有OS API
ErrorHook	大多数查询API, 中断控制	依赖于错误上下文
PreTaskHook	状态查询API, 中断控制	任务切换相关API
PostTaskHook	状态查询API, 中断控制	任务切换相关API
ProtectionHook	严格限制，主要用于状态查询	大多数OS API

10.5 钩子函数的应用场景

10.5.1 系统诊断与调试

使用PreTaskHook/PostTaskHook监控任务执行
使用ErrorHook记录系统错误
使用ProtectionHook分析保护违规

10.5.2 性能优化与分析

测量任务执行时间
监控资源使用情况
分析系统瓶颈

10.5.3 安全与错误恢复

实现安全降级策略
记录错误信息用于诊断
在关键错误时保存状态信息

10.5.4 系统初始化与清理

初始化应用程序变量和数据结构
配置外设和通信接口
系统关闭前保存关键数据

10.6 最佳实践

性能考虑：
- 钩子函数应尽量简短高效
- 避免在频繁调用的钩子中执行复杂操作
- 考虑钩子函数对系统性能的影响
安全考虑：
- 谨慎使用ProtectionHook返回值
- 确保ShutdownHook将系统置于安全状态
- 避免在钩子函数中引入新的错误
调试技巧：
- 使用ErrorHook进行集中错误处理
- 在开发阶段启用所有钩子用于调试
- 在生产系统中可选择性禁用部分钩子提升性能

11. AUTOSAR OS调度表

时序任务调度与同步控制

调度表是AUTOSAR OS提供的高级调度机制，允许按照预定义的时间序列执行任务激活和事件触发，特别适合需要精确时序控制的复杂系统。

11.1 调度表概述

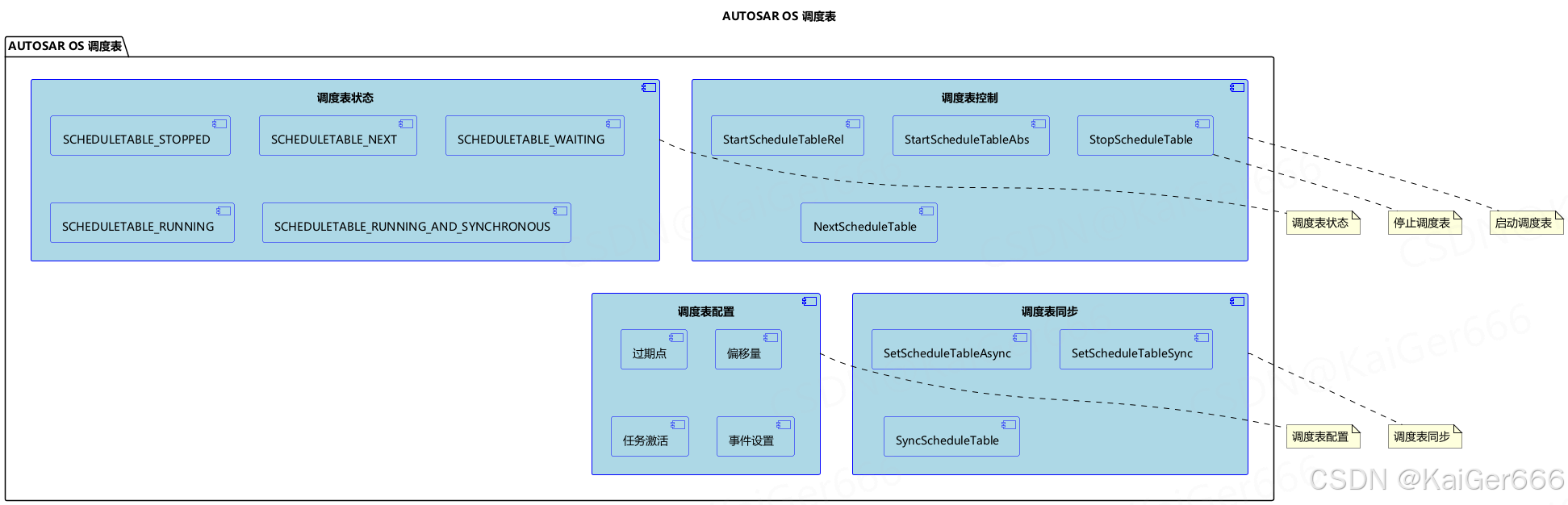

在这里插入图片描述

11.2 调度表基本概念

11.2.1 定义与用途

调度表：定义了一系列按时间顺序排列的任务激活和事件触发
过期点：调度表中的时间点，在该点触发预定义的动作
同步：调度表可以与外部时间源同步，确保精确的时序控制
链接：多个调度表可以链接，实现复杂的调度序列

11.2.2 调度表与告警的比较

调度表：定义一系列按顺序执行的操作，适合复杂的定时序列
告警：单一的定时触发机制，适合简单的周期性或一次性事件
组合使用：复杂系统通常同时使用调度表和告警

11.3 调度表结构与组成

11.3.1 调度表结构

调度表由以下关键组件组成：

过期点 (Expiry Point)
- 调度表中的时间点，在该点执行特定操作
- 每个过期点有一个相对于表起始的偏移量
- 过期点可以触发多个操作（任务激活、事件设置等）
操作 (Action)
- 在过期点触发的具体操作
- 典型操作包括：
  - 任务激活 (ActivateTask)
  - 事件设置 (SetEvent)
  - 计数器调整
  - 其他系统操作
重复设置
- 单次执行 (Single-shot)：执行一次后停止
- 连续执行 (Repeating)：完成后重新启动
- 链接执行 (Chained)：链接到另一个调度表

11.3.2 调度表类型

AUTOSAR OS支持三种类型的调度表：

非同步调度表 (Non-synchronized)
- 仅由内部计数器驱动
- 不与外部时间源同步
- 时序可能随时间漂移
- 实现简单，适合非严格实时系统
显式同步调度表 (Explicitly Synchronized)
- 可以与外部时间源显式同步
- 通过API调用进行同步调整
- 适合需要外部时间校准的系统
隐式同步调度表 (Implicitly Synchronized)
- 自动与外部时间源同步
- 不需要显式同步调用
- 适合需要高精度时序控制的系统

11.4 调度表状态

调度表在运行过程中可能处于以下状态：

SCHEDULETABLE_STOPPED
- 调度表未运行
- 初始状态或停止后的状态
- 需要显式启动才能运行
SCHEDULETABLE_WAITING
- 调度表已启动但等待其起始点
- 通常是绝对时间启动时出现的状态
- 等待计数器达到指定起始值
SCHEDULETABLE_RUNNING
- 调度表正在运行中
- 按照配置的过期点依次执行操作
- 非同步或尚未同步的调度表状态
SCHEDULETABLE_RUNNING_AND_SYNCHRONOUS
- 调度表运行中且已同步
- 与外部时间源保持同步
- 只适用于支持同步的调度表
SCHEDULETABLE_NEXT
- 调度表将在当前表结束后开始
- 用于调度表链接
- 等待当前调度表完成

11.5 调度表API

AUTOSAR OS提供以下API用于调度表管理：

11.5.1 启动与停止

StartScheduleTableRel(ScheduleTableType ScheduleTableID, TickType Offset)
- 功能：相对启动调度表
- 参数：调度表ID，相对偏移量
- 返回：操作状态 (E_OK, E_OS_ID, E_OS_STATE, E_OS_VALUE)
- 特点：从当前计数器值加上偏移量开始
StartScheduleTableAbs(ScheduleTableType ScheduleTableID, TickType Start)
- 功能：绝对启动调度表
- 参数：调度表ID，绝对开始值
- 返回：操作状态 (E_OK, E_OS_ID, E_OS_STATE, E_OS_VALUE)
- 特点：在计数器达到指定绝对值时开始
StopScheduleTable(ScheduleTableType ScheduleTableID)
- 功能：停止调度表
- 参数：调度表ID
- 返回：操作状态 (E_OK, E_OS_ID, E_OS_NOFUNC)
- 特点：立即终止调度表执行

11.5.2 调度表切换

NextScheduleTable(ScheduleTableType ScheduleTableID_From, ScheduleTableType ScheduleTableID_To)
- 功能：在当前调度表结束后切换到下一个调度表
- 参数：当前调度表ID，目标调度表ID
- 返回：操作状态 (E_OK, E_OS_ID, E_OS_NOFUNC, E_OS_STATE)
- 特点：实现调度表的无缝切换

11.5.3 调度表同步

SyncScheduleTable(ScheduleTableType ScheduleTableID, TickType Value)
- 功能：同步调度表到外部时间源
- 参数：调度表ID，外部计数值
- 返回：操作状态 (E_OK, E_OS_ID, E_OS_STATE, E_OS_VALUE)
- 特点：根据外部时间调整调度表进度
SetScheduleTableAsync(ScheduleTableType ScheduleTableID)
- 功能：设置调度表为非同步模式
- 参数：调度表ID
- 返回：操作状态 (E_OK, E_OS_ID, E_OS_STATE)
- 特点：禁用与外部时间源的同步

11.5.4 状态查询

GetScheduleTableStatus(ScheduleTableType ScheduleTableID, ScheduleTableStatusRefType ScheduleStatus)
- 功能：获取调度表当前状态
- 参数：调度表ID，状态存储指针
- 返回：操作状态 (E_OK, E_OS_ID)
- 特点：用于监控调度表运行状态

11.6 调度表同步机制

11.6.1 同步原理

调度表同步是为了确保调度表的执行与外部时间源保持一致，主要涉及：

时间偏差计算：
- 计算调度表内部时间与外部时间的差异
- 差异在可接受范围内：调整进度
- 差异超出范围：可能需要重新同步
调整策略：
- 加速/减速：通过微调计数器速率实现
- 跳过/重复：在极端情况下可能跳过或重复操作
- 渐进调整：逐步调整以避免突变

11.6.2 同步参数

调度表同步相关的配置参数包括：

最大正向偏差 (MAX_ADVANCE)：
- 可接受的最大提前量
- 超过此值可能触发重新同步
最大负向偏差 (MAX_RETARD)：
- 可接受的最大延迟量
- 超过此值可能触发重新同步
精度 (PRECISION)：
- 同步的目标精度
- 小于此值的偏差被认为是同步的

11.7 调度表配置与应用

11.7.1 调度表配置

在AUTOSAR OS配置中，调度表相关的配置项包括：

基本属性：
- 调度表ID和名称
- 关联的计数器
- 表长度（周期）
- 重复类型（单次/重复/链接）
过期点配置：
- 偏移量（距表开始的时间）
- 触发的操作（任务激活、事件设置等）
- 同步调整参数
同步配置：
- 同步策略（非同步/显式同步/隐式同步）
- 同步参数（MAX_ADVANCE, MAX_RETARD, PRECISION）
- 同步计数器

11.7.2 应用场景

调度表广泛应用于以下场景：

复杂时序控制：
- 汽车动力总成控制
- 飞行控制系统
- 工业自动化序列
基于周期的系统：
- TDMA通信系统
- 周期性数据采集系统
- 传感器融合应用
模式切换：
- 系统运行模式之间的平滑过渡
- 不同功能模式下的任务调度变化
- 故障处理和恢复序列

11.8 最佳实践

设计原则：
- 明确定义过期点和操作
- 避免过多过于密集的过期点
- 考虑系统资源限制和优先级关系
同步策略：
- 根据精度需求选择合适的同步策略
- 测试极端情况下的同步行为
- 监控同步偏差以防止问题
测试验证：
- 验证调度表在各种条件下的行为
- 测试调度表之间的切换
- 确认同步机制在系统负载变化时的稳定性

12. AUTOSAR OS配置

系统参数定制与功能裁剪

AUTOSAR OS的配置是开发过程中的关键环节，通过精确的配置可以定制OS的功能、性能和资源使用，使系统适应特定应用的需求。

12.1 配置系统概述

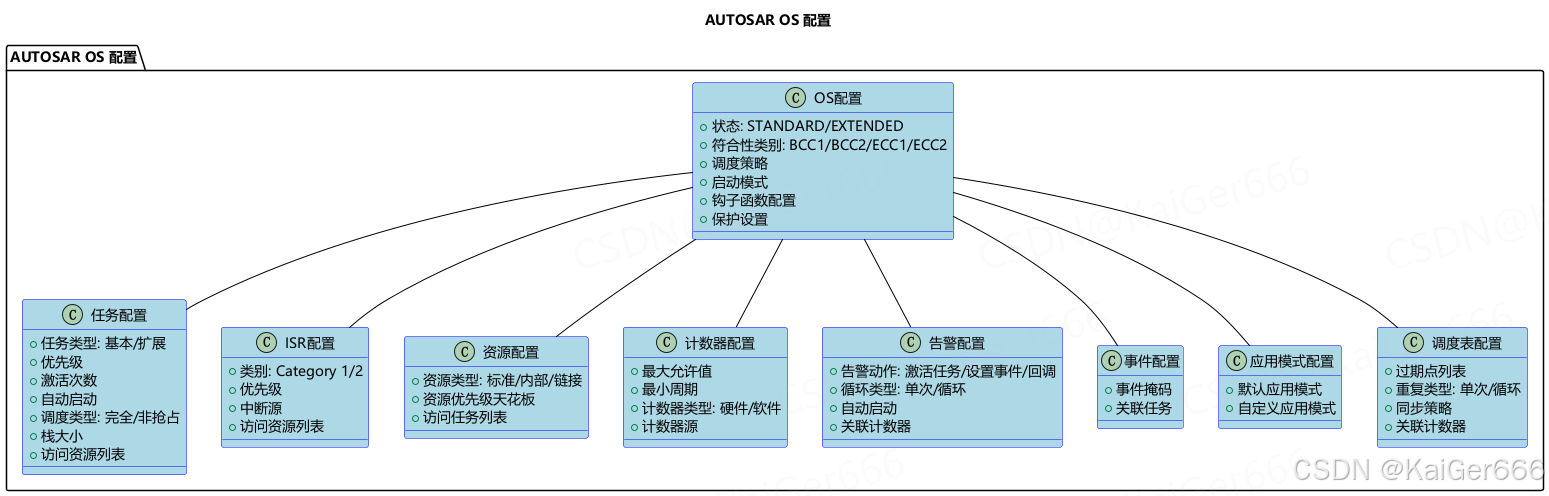

在这里插入图片描述

12.2 AUTOSAR OS配置方法

AUTOSAR OS采用标准化的配置方法，基于AUTOSAR工具链和配置格式，确保系统的一致性和可移植性。

12.2.1 配置流程

AUTOSAR OS的配置通常遵循以下流程：

需求分析：
- 确定系统功能需求
- 定义实时性要求
- 识别资源限制
系统设计：
- 任务划分与优先级分配
- 资源和事件规划
- 时间管理策略
配置生成：
- 使用配置工具创建配置文件
- 设置OS参数
- 定义任务、ISR和其他对象
代码生成：
- 基于配置生成OS初始化代码
- 生成系统配置头文件
- 创建任务和ISR模板
集成与测试：
- 将生成的代码与应用代码集成
- 验证配置的正确性
- 测试系统行为

12.2.2 配置格式

AUTOSAR OS配置通常基于两种格式：

OSEK实现语言(OIL)：
- 传统的OSEK/VDX配置格式
- 文本化的描述性语言
- 简单直观，适合小型系统
AUTOSAR XML(ARXML)：
- AUTOSAR标准配置格式
- 基于XML结构
- 支持复杂系统配置
- 与AUTOSAR工具链集成

12.3 核心配置项详解

12.3.1 OS核心配置

OS核心配置定义了操作系统的基本特性和行为：

符合性级别：
- BCC1：基本任务集，每个优先级一个任务
- BCC2：基本任务集，每个优先级多个任务
- ECC1：扩展任务集，每个优先级一个任务
- ECC2：扩展任务集，每个优先级多个任务
状态类型：
- STANDARD：提供基本错误检查
- EXTENDED：提供扩展错误检查和状态报告
调度策略：
- 全局抢占策略设置
- 调度算法选择
- 时间片设置（如果支持）
保护设置：
- 内存保护配置
- 时间保护参数
- 服务保护级别
钩子函数配置：
- 启用/禁用各类钩子函数
- 钩子函数调用条件设置
