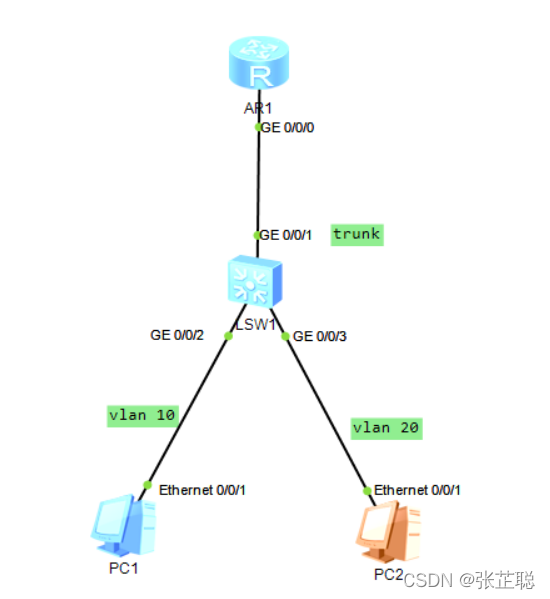

目的:PC1 和 PC2 自动获取ip地址
AR1:
dhcp enable #开启DHCP功能
interface GigabitEthernet0/0/0.1 #进入g/0/0.1子接口
dot1q termination vid 10 #处理vlan 10的报文
ip address 192.168.10.254 255.255.255.0 #子接口配置ip
arp broadcast enable #开启接口处理arp广播报文
dhcp select global #选择全局地址池
interface GigabitEthernet0/0/0.2
dot1q termination vid 20
ip address 192.168.20.254 255.255.255.0
arp broadcast enable
dhcp select global
ip pool vlan10 #创建地址池,自定义名称为vlan10
gateway-list 192.168.10.254 #下发的网关(需要与子接口ip一致)
network 192.168.10.0 mask 255.255.255.0 #下发的网段及其子网掩码
excluded-ip-address 192.168.10.10 192.168.10.20 #排除下发的网段
lease day 1 hour 10 minute 0 #租期为1天10小时0分钟
ip pool vlan20
gateway-list 192.168.20.254
network 192.168.20.0 mask 255.255.255.0
excluded-ip-address 192.168.20.1 192.168.20.10
LSW1:
vlan batch 10 20 #同时创建vlan 10 和 vlan 20
interface GigabitEthernet0/0/1
port link-type trunk #接口模式改为trunk
port trunk allow-pass all #允许所有vlan通过
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
interface GigabitEthernet0/0/2
port link-type access
port default vlan 20

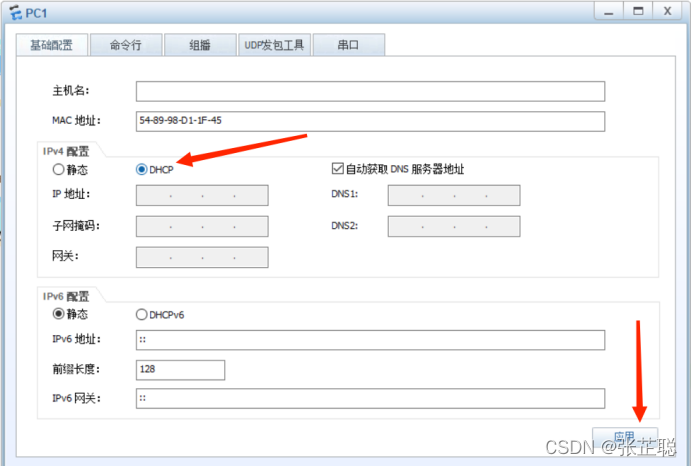

PC:

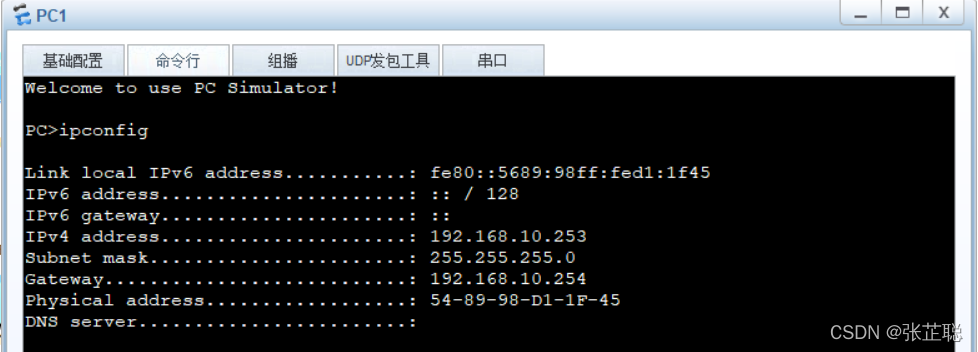

效果:
