STM32 Proteus仿真自动加热豆浆机防干烧水多报警LED提示

Proteus仿真小实验：

STM32 Proteus仿真自动加热豆浆机防干烧水多报警LED提示

功能：

STM32F103C6单片机+DS18B20温度传感器+LCD1602显示器+5V直流电机打浆电机+1个红色LED表示加热指示+1个绿色LED在完成后进行指示+多个按键

运行流程：按下开启按钮------>流程1 加热系统开始工作红色LED灯亮（加热至80度）后停止加热------>流程2 开始打浆（电机工作 停止 工作停止一段时间）------>流程3 继续加热 单片机控制电热器将豆浆机加热至100摄氏度（红色LED灯亮）。------>流程4 豆浆制作完成（温度达到100度）制作完成后，有绿色指示灯常亮，且有蜂呜投警器提示。

故障保护：运行时出现干烧和水多（按键模拟）立即停止 蜂鸣器报警+红色LED灯闪烁

1.LCD1602显示器显示温度、运行时间、运行的流程。

2.1个按键模拟防干烧 ，按下后说明没有水了；1个按键模式 水多了。按下后说明水多了

3.豆浆正常完成后就是绿色灯常亮了

有功能视频哦：

可以哔哩哔哩B站，搜索UP主“单片机仿真汇”。在其空间中搜索关键词“豆浆机”即可找到对应详细功能视频和介绍。

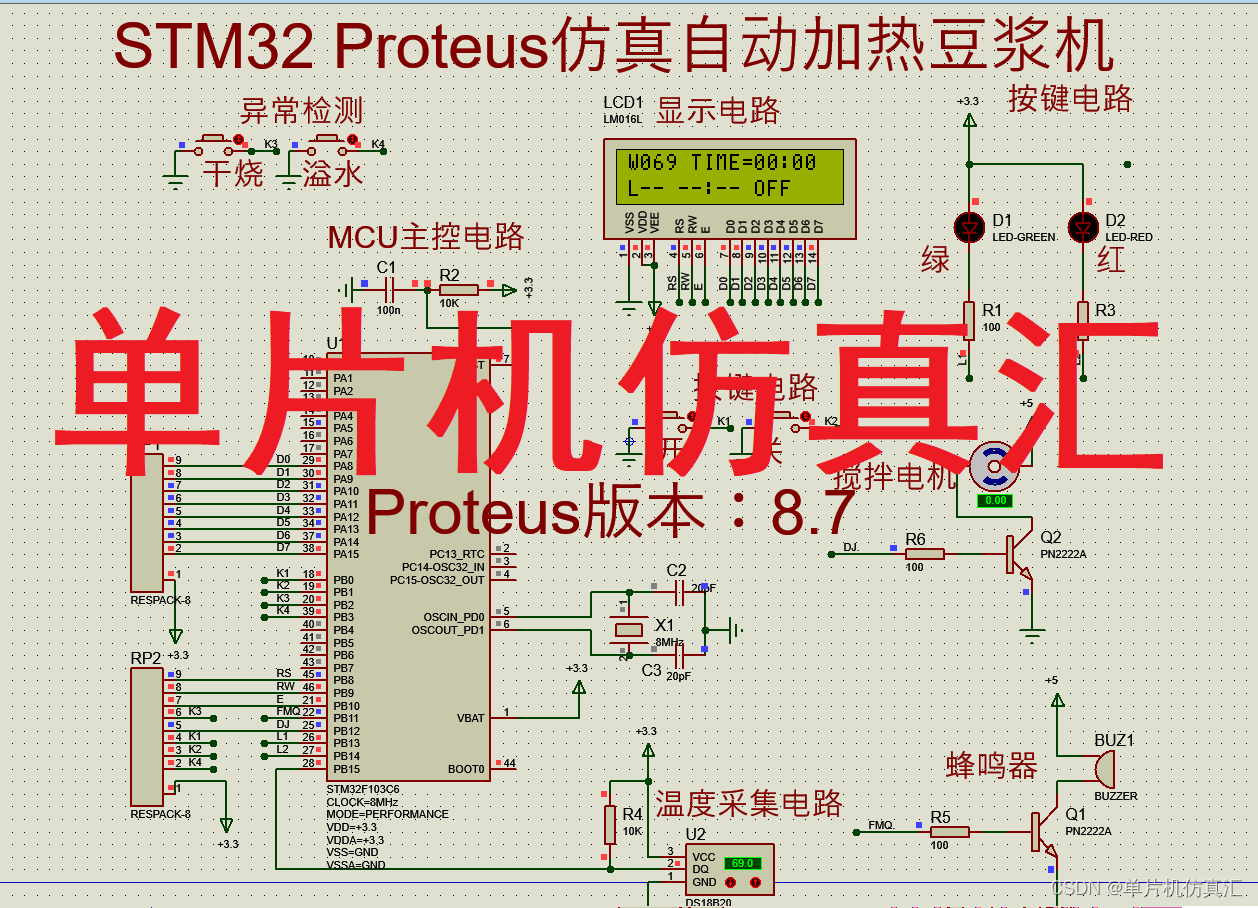

电路图:



部分源代码：

void main()

{

delay_ms(50);

wendu = ds18b20_read();

//按键扫描

anjiansaomiao();

//温度 水位 类型

//倒计时 设定值

Display();

//干烧或者溢出

if((PBin(2) == 0  || PBin(3) == 0)  && ( kaiguan==1 || kaiguan==5))

{

//立即停止

kaiguan=5;

FMQ=~FMQ;//蜂鸣器报警

LED_H=~LED_H;//LED闪烁

LED_L=1;

}

}
