Flink系列之：Flink⼤状态作业调优实践指南

参考：

• Flink⼤状态作业调优实践指南

本文分享 Flink SQL 作业大状态导致反压的调优原理与方法，主要分为以下三个部分：

• 状态算子的产生
• 问题诊断方法
• 调优方法

一、Flink SQL 作业大状态导致反压的调优原理与方法

作为一种特定领域语言，SQL 的设计初衷是隐藏底层数据处理的复杂性，让用户通过声明式语言来进行数据操作。而Flink SQL 由于其架构的特殊性，在实现层面通常需引入状态后端 配合 checkpoint 来保证计算结果的最终一致性。目前 Flink SQL 生成状态算子的策略由优化器根据配置项 + SQL 语句来推导，想要在处理有状态的大规模数据和性能调优方面游刃有余的话，用户还是需要对 SQL 状态算子生成机制和管理策略有一定了解。

1.运行原理：状态算子的产生

(1)ChangelogNormalize

ChangelogNormalize 作为一个状态算子，旨在对涉及主键语义的数据变更日志进行标准化处理。通过这一算子，可以有效地整合和优化数据变更记录，确保数据的一致性和准确性。该状态算子会在以下两种场景出现

• 使用了带有主键的 upsert 源表

upsert 源表特指在保持主键顺序一致性的前提下，仅产生基于主键的 UPDATE（包括 INSERT 和 UPDATE_AFTER）及 DELETE 操作的变更数据表。例如，upsert-kafka 便是支持这类操作的典型连接器之一。此外，用户也可以通过重写自定义源表连接器中的 getChangelogMode 方法，实现 upsert 功能。

@Override
public ChangelogMode getChangelogMode() {
    return ChangelogMode.upsert();
}

• 用户显式设置 ‘table.exec.source.cdc-events-duplicate’ = ‘true’
• 解析：在使用 at-least-once 语义进行CDC事件处理时，可能会产生重复的变更日志。在需要 exactly-once 语义时，用户需要开启此配置项来对变更日志进行去重。

举例：

• 当出现该算子时，上游数据将按照 FlinkSQL 源表 DDL 中定义的主键做一次 hash shuffle 操作后使用 ValueState 来存储当前主键下最新的整行记录，以更新状态向下游发送变更。故处理第二条 -U(2, ‘Jerry’, 77) 的时候 state 已经是 empty 了, 说明截止目前 +I/+UA 和 -D/-UB 已经两两抵销, 当前这条 retract 消息就是重复的, 可以丢弃。

(2)SinkUpsertMaterializer
SinkUpsertMaterializer 是一种状态算子，专门用于处理具有主键定义的结果表，并确保数据的物化操作符合upsert语义。在数据流更新过程中，如果无法保证upsert的特定要求，即按照主键进行更新时保持数据的唯一性和有序性，优化器会自动引入此算子。它通过维护基于结果表主键的状态信息，来确保这些约束得到满足。

具体来说，upsert语义包含两个方面：唯一性和有序性。唯一性指的是在传统数据库中，主键必须唯一，不能有重复的值。而有序性则意味着对于任何一次主键的更新，相关的变更日志必须遵循特定的顺序，即UPDATE_BEFORE操作必须在UPDATE_AFTER操作之前进行。

为了实现这一功能，当SinkUpsertMaterializer被触发时，系统会首先根据FlinkSQL结果表DDL中定义的主键，对上游数据执行hash shuffle操作。然后，使用ValueState来存储每个主键下的所有不可合并数据。这里的“合并”指的是，对于特定的数据项，增加（+I或+U）和删除（-D和-U）操作可以相互抵消，从而保持数据的一致性。

常见的三种场景：

（1） 结果表定义主键，而写入该结果表的数据丢失了唯一性

解析：这些操作通常包括但不限于

• 源表缺少主键，而结果表却设置了主键。
• 在向结果表插入数据时，忽略了主键列的选择，或者错误地使用了源表的非主键数据填充结果表的主键。
• 源表的主键数据在转换或经过分组聚合后出现精度损失，例如将BIGINT类型降为INT类型。
• 对源表的主键列或经过分组聚合之后的唯一键进行了运算，如数据拼接或将多个主键合并为单一字段。

举例：

CREATE TABLE students (
  student_id BIGINT NOT NULL,
  student_name STRING NOT NULL,
  course_id BIGINT NOT NULL,
  score DOUBLE NOT NULL,
  PRIMARY KEY(student_id) NOT ENFORCED
) WITH (...);

CREATE TABLE performance_report (
  student_info STRING NOT NULL PRIMARY KEY NOT ENFORCED,
  avg_score DOUBLE NOT NULL
) WITH (...);

CREATE TEMPORARY VIEW v AS
SELECT student_id, student_name, AVG(score) AS avg_score
FROM students
GROUP BY student_id, student_name;

-- 将分组聚合后的 key 进行拼接当作主键写入结果表，但实际上已经丢失了唯一性约束
INSERT INTO performance_report
SELECT
  CONCAT('id:', student_id, ',name:', student_name) AS student_info,
  avg_score
FROM v;

② 结果表的确立依赖于主键的设定，然而在数据输入过程中，其原有的顺序性却遭到破坏。

解析：这些操作通常包括但不限于

• 双流 Join 时若一方数据未通过主键与另一方关联，而结果表的主键列又是基于另一方的主键列生成的，这便可能导致数据顺序的混乱。

举例：假设我们有两个源数据表 s1 和 s2，以及一个目标数据表 t1。s1 表包含 id 和 level 字段，而 s2 表包含 id 和 attr 字段。目标是将这两个源表通过 level 字段关联起来，并插入到目标表 t1 中

-- CDC source tables:  s1 & s2
s1: id BIGINT, level BIGINT, PRIMARY KEY(id)
s2: id BIGINT, attr VARCHAR, PRIMARY KEY(id)

-- sink table: t1
t1: id BIGINT, level BIGINT, attr VARCHAR, PRIMARY KEY(id)

-- join s1 and s2 and insert the result into t1
INSERT INTO t1
SELECT
  s1.*, s2.attr
FROM s1 JOIN s2
  ON s1.level = s2.id

s1表中ID=1的数据发生一次数据插入和一次数据更新，经过Flink SQL 共记录三次事件：

• 初始插入：用户ID为1，level设定为10。
• 更新前后：用户ID为1的level首先被标记为更新（-U），随即更新为20（+U）。

+I(id=1, level=10)
-U(id=1, level=10)
+U(id=1, level=20)

s2 表收到了如下一条对于s2表，接收到了一条新的插入事件：插入一条新的用户数据记录，其ID为20，attr 为’b1’。

数据

+I(id=20, attr='b1')

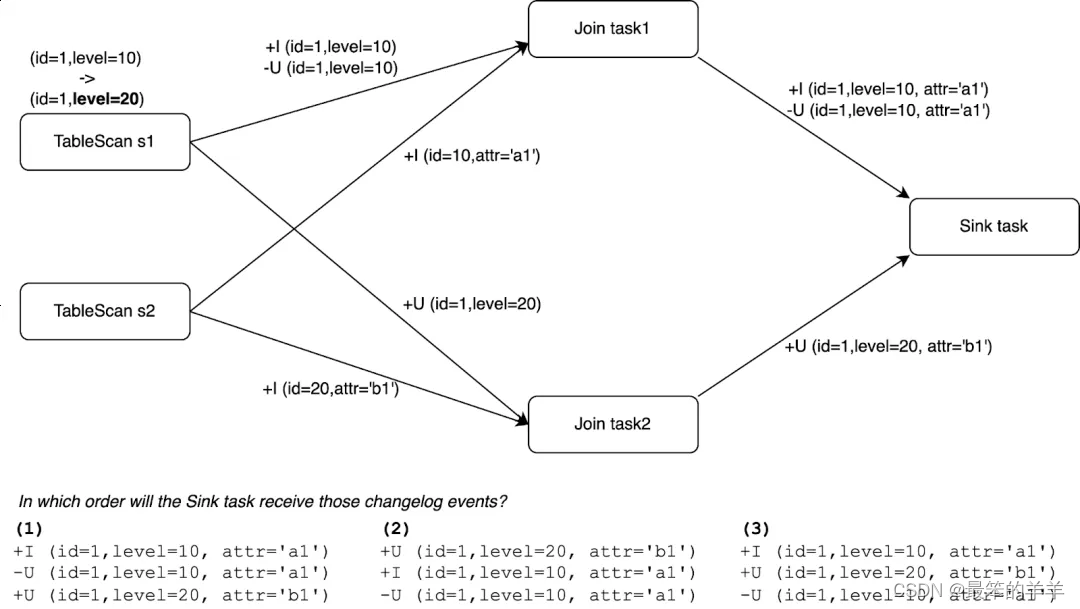

在进行数据合并（join）操作前，系统会先根据关联字段进行哈希洗牌，以准备数据。以s1表为例，若使用level字段作为关联依据，在分布式并发环境下，对于同一记录的变更（如-U(id=1, level=10)和+U(id=1, level=20)）可能会被分配到不同的子任务（subtask）中。在数据流经Sink操作时，上游join操作的子任务顺序是无法预测的。如果+U(id=1, level=20)这个变更先于-U(id=1, level=10)被处理，那么最终记录id=1可能会被错误地删除。这个例子说明了在处理过程中无法确保事件的顺序性，从而导致结果的不准确性。

用户明确配置了 table.exec.sink.upsert-materialize 参数为 ‘FORCE’

解释：该配置项用于强制启用 sink 节点的数据物化功能。即便结果表的 DDL 未指定主键，优化器也会插入一个 SinkUpsertMaterializer 状态节点，以确保数据的物理化处理。

(3)LookupJoin
在处理LookupJoin操作时，若用户主动配置了系统优化选项’table.optimizer.non-deterministic-update.strategy’为’TRY_RESOLVE’，且优化器识别到潜在的非确定性更新问题，则系统会尝试采取特殊措施以解决这一问题。具体而言，若通过引入一个状态算子能够消除非确定性，优化器便会自动创建一个带状态的LookupJoin算子。

这种带状态的LookupJoin算子主要适用于以下情况：结果表被定义了主键，而这些主键完全或部分来自于维度表（维表），同时维表中的数据可能会发生变化（例如通过变更数据捕获，即CDC Lookup Source机制）。此外，用于Join操作的字段在维表中并非主键。在这种情况下，带状态的LookupJoin算子能够有效地处理数据的动态变化，确保查询结果的准确性和一致性。

二、基于 SQL 操作产生的状态算子

基于 SQL 操作产生的状态算子，按状态清理机制可以分为 TTL 过期和依赖 watermark 推进两类。具体说来，Flink SQL 里有部分状态算子的生命周期不是由 TTL 来控制的，比如 Window 相关的状态计算，如 WindowAggregate、WindowDeduplicate、WindowJoin、WindowTopN 等。它们的状态清理主要依赖于 watermark 的推进，当 watermark 超过窗口结束时间时，内置的定时器就会触发状态清理。

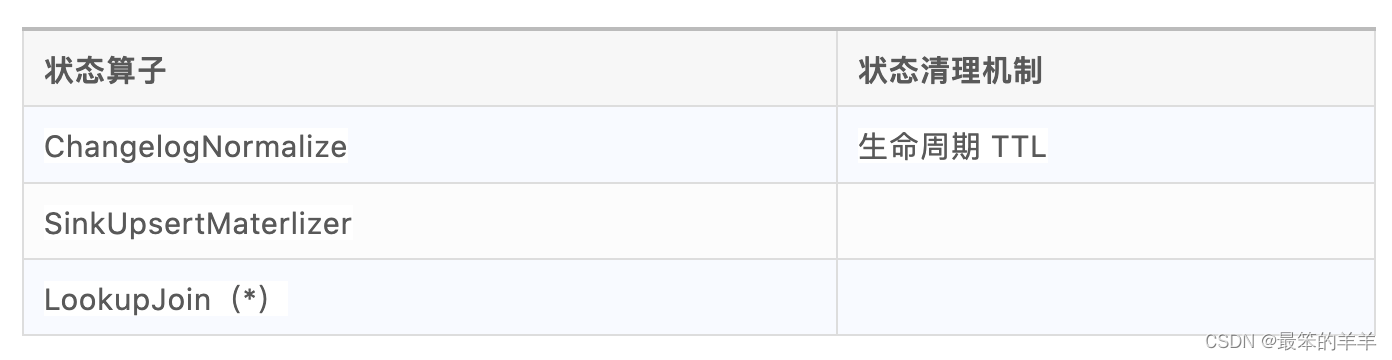

状态算子	如何产生	状态清理机制
Deduplicate	使用 row_number 语句，order by 的字段必须为 time attribute (event time 或 processing time )，且只取第一条	TTL
RegularJoin	使用 join 语句，等值条件里不包含 time attribute 字段
GroupAggregate	使用 group by 语句进行分组聚合，如 sum/count/min/max/first_value/last_value，或使用 distinct 关键字
GlobalGroupAggregate	分组聚合开启 local-global 优化
IncrementalGroupAggregate	当存在两层分组聚合操作并开启两阶段优化时，内层聚合对应的状态算子GlobalGroupAggregate 和外层聚合对应的 LocalGroupAggregate 被合并成一个 IncrementalGroupAggregate
Rank	使用 row_number 语句，order by 的字段必须为非 time attribute 字段
GlobalRank	使用 row_number 语句，order by 的字段必须为非 time attribute 字段，并开启 local-global 优化
IntervalJoin	使用 join 语句，等值条件里包含时间属性（time attribute）字段，可以是事件时间（event time）也可以是处理时间（processing time），例如L.time between R.time + X and R.time + Y – 或 R.time between L.time - Y and L.time - X	watermark
TemporalJoin	使用基于事件时间（event time）的 inner 或 left join 语句
WindowDeduplicate	基于 Window TVF 的去重操作
WindowAggregate	基于 Window TVF 聚合
GlobalWindowAggregate	基于 Window TVF 聚合+开启两阶段优化
WindowJoin	基于 Window TVF 的关联
WindowRank	基于 Window TVF 的排序
GroupWindowAggregate	基于 legacy 语法的 Window 聚合

三、调优方法

基于 SQL 操作的状态计算一般很难避免，这里主要针对优化器自动推导的算子进行讨论。

（1）ChangelogNormalize
在使用 upsert source 进行数据处理时，我们需注意其ChangelogNormalize 这种状态节点的生成。通常情况下，除了事件时间的时态关联（event time temporal join）之外，其他 upsert source 应用场景都会产生该状态节点。因此，在选择 upsert-kafka 或类似的 upsert 连接器时，应首先评估具体的使用场景。对于非事件时间关联的场景，我们应特别关注状态算子的状态指标（state metrics）。由于状态节点是基于 KeyedState 的，当源表的主键数量庞大时，状态节点的规模也会相应增加。如果物理表的主键更新频繁，状态节点也将频繁地被访问和修改。从实践角度而言，像数据同步类的场景，最好避免使用 upsert-kafka 作为源表连接器，同时在数据同步工具上也最好选择能够保证 exactly-once 语义的。

（2）SinkUpsertMaterializer
在table.exec.sink.upsert-materialize配置项中，AUTO作为其预设选项，表明系统会自动判断数据的一致性，尤其是在变更日志（changelog）出现无序的情况下。该机制确保了通过引入 SinkUpsertMaterializer 算子来维持数据处理的准确性。然而，这并不意味着每当该算子被激活，数据就一定存在无序问题。例如，在先前的讨论中，我们提到了将多个分组键（group by key）合并的操作，这种情况下，优化器无法准确推导出upsert键，因此出于安全考虑，会默认添加 SinkUpsertMaterializer。然而，对于用户而言，如果他们对数据的分布有充分的了解，即便不使用这个状态算子，也能够确保输出结果的正确性，从而在数据正确性和性能上都得到保证。

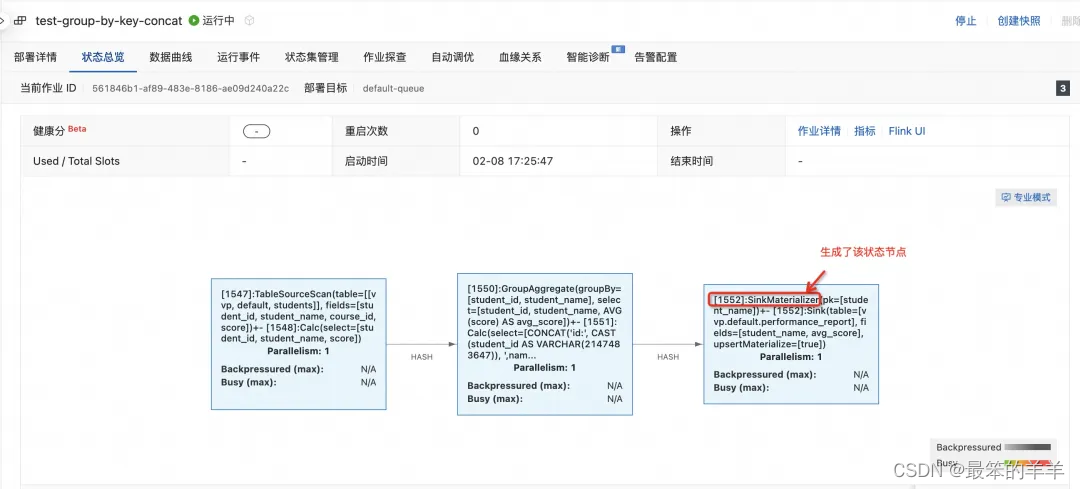

为了从实际操作层面了解 SinkUpsertMaterializer 的使用情况，用户可以通过检查作业的最后一个节点来确认其是否被激活。在作业的运行拓扑图中，该算子通常会与 sink 算子一起显示，形成一个操作链。通过这种方式，用户可以直观地监控和评估SinkUpsertMaterializer在数据处理过程中的实际应用情况，从而做出更加合理的优化决策。

在检测到生成了特定算子且数据计算无误的情况下，可以通过调整配置项 ‘table.exec.sink.upsert-materialize’ 为 ‘NONE’，以避免自动添加 SinkUpsertMaterializer。为了提升用户体验并协助用户更便捷地识别此类问题，阿里云实时计算Flink版在VVR-8.0.x版本中引入了SQL 执行计划智能分析功能。我们建议用户密切关注计划正确性建议，以便在遇到相关问题时能够得到及时的提示，如下面的图示所示。

(3)减少状态访问频次：开启 mini-batch

在对延时要求不高（比如分钟级别的更新）的场景下，开启 mini-batch 攒批优化将会减少 state 的访问和更新频率，提升吞吐高性能 FlinkSQL 优化技巧。

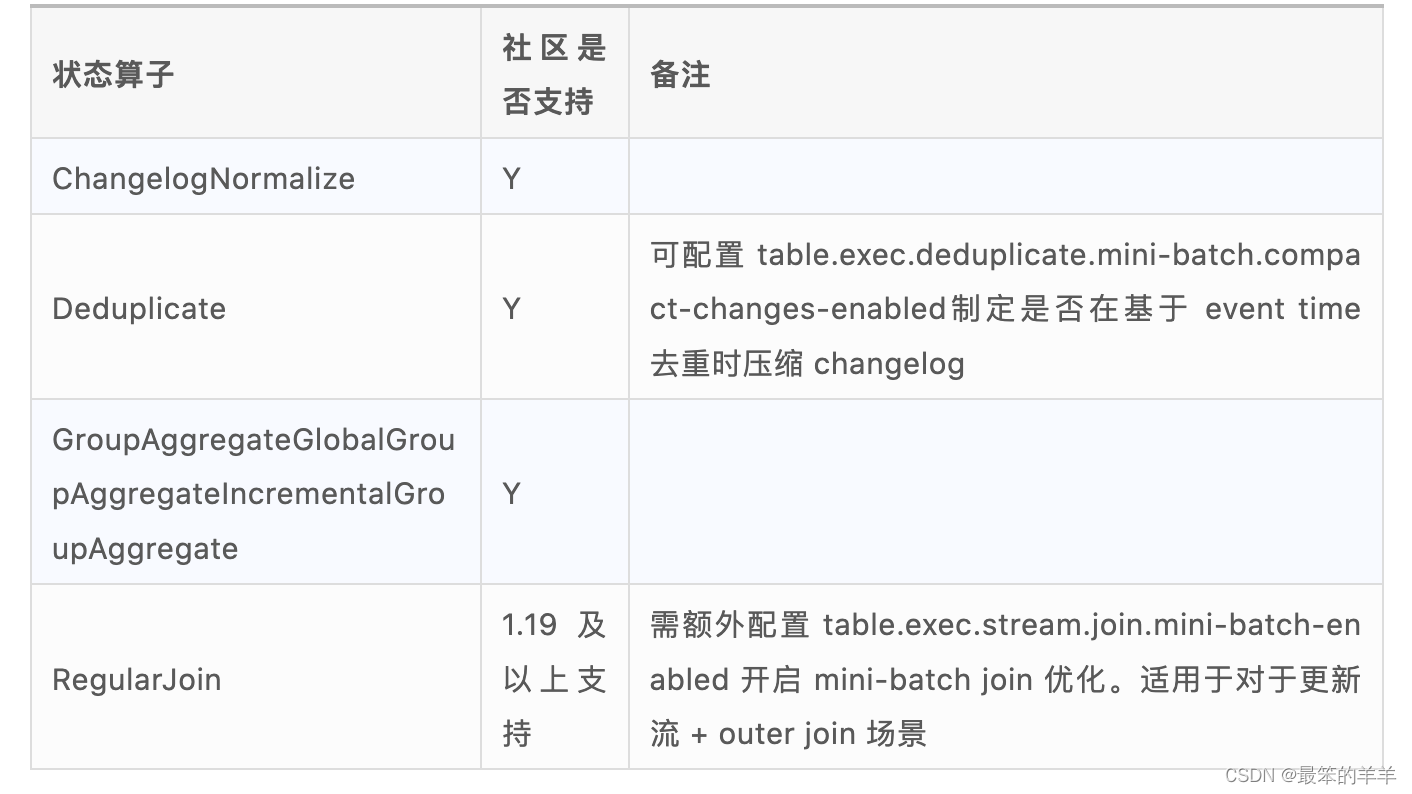

阿里云实时计算Flink版可以应用 mini-batch 的状态算子列举如下：

(4)减少状态大小：设置合理生命周期

在优化计算系统时，关键在于精简状态数据以提高性能。通过减少不必要的状态信息，我们可以显著提升状态访问的速度。TTL（Time-to-Live）策略在此过程中扮演着重要角色，它通过设定数据的存活时间来控制状态数据的规模。

具体来说，当数据首次进入系统并被处理后，它会存储在状态内存中。当下一次相同主键的数据到来时，系统会使用之前存储的状态数据进行计算，并更新其访问时间。这一过程是实时计算的核心，因为它依赖于数据的持续流动。

然而，如果数据在设定的TTL时间窗口内未被再次访问，它将被系统视为过期，并从状态存储中清除。这样，通过合理设定TTL值，我们不仅可以维持计算的精确性，还能及时清理陈旧数据，有效减少状态内存的占用，进而降低系统内存负担，提升计算效率和系统稳定性。

请注意，TTL开关在不同状态下并不保证相互兼容。当尝试在已启用TTL的作业上尝试关闭TTL配置，或者反过来操作时，将会导致兼容性失败并引发StateMigrationException异常，这一问题与社区版本的行为一致。

如何设置合理的 TTL

在对SQL作业进行状态管理时，我们可以通过设置table.exec.state.ttl参数来控制作业状态的生命周期。该参数代表状态信息的存活时间，单位为小时。默认情况下，其值为0，表示状态信息不会自动过期，即一直保持有效。

在阿里云实时计算的Flink版本中，为了更好地进行作业状态的维护和管理，系统默认将此参数设置为36小时。这意味着，如果在作业配置中未对该参数进行修改，那么作业状态信息将在36小时后自动过期并清除。这一设置有助于保持系统资源的有效利用，避免过时状态信息的堆积。

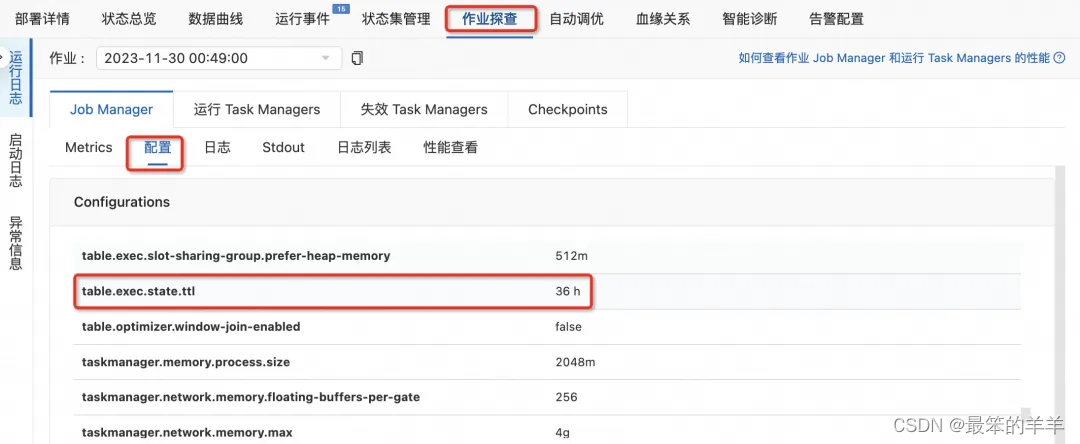

若要查看或修改此参数，可以在作业运维界面中找到“作业探查”选项，点击进入后选择“Job Manager - 配置”标签页。在这里，你可以看到当前作业的table.exec.state.ttl参数值，也可以在作业启动前，通过参数配置界面对其进行调整，以满足不同的运维需求和策略。

在对Flink SQL作业进行TTL（Time-To-Live）配置时，应避免设置过短或过长，以免影响数据处理的准确性和资源的有效利用。过短的TTL可能导致数据未能及时处理，从而产生不符合预期的计算结果，如在聚合或连接操作后出现错误。例如，我们曾处理过用户反馈的聚合或连接结果异常问题，原因是部分数据晚到，而相关状态已过期。相反，过长的TTL会无端消耗资源，降低作业的稳定性。

为确保数据处理的合理性和资源的有效性，建议根据数据特性和业务需求进行恰当的TTL设置。例如，如果计算周期以自然天为单位，并且数据跨天漂移不会超过1小时，那么将TTL设定为25小时即可满足需求。数据开发人员应深入了解业务场景和计算逻辑，以实现最佳的平衡。

此外，针对双流连接场景，Flink SQL自VVR-8.0.1版本起，支持通过JOIN_STATE_TTL提示为左流和右流分别设置不同的生命周期。这一改进允许为各自数据流定制生命周期，有效减少不必要的状态存储开销，从而优化作业性能。开发者可以根据左右流数据的实际生命周期需求，灵活配置，以达到节省资源和提高作业效率的目的。

SELECT /*+ JOIN_STATE_TTL('left_table' = '..', 'right_table' = '..') *
FROM left_table [LEFT | RIGHT | INNER] JOIN right_table ON ...

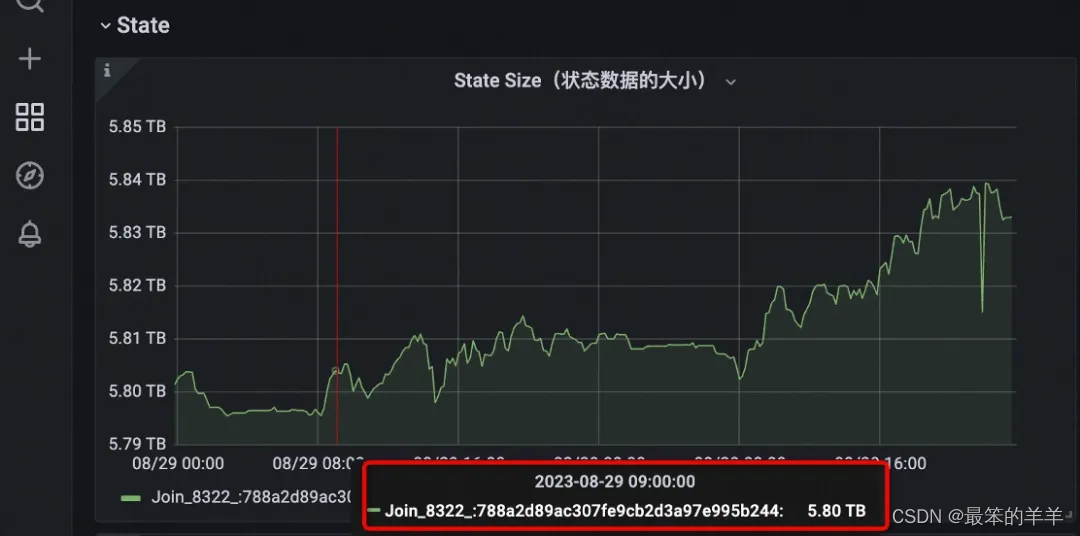

以下是用户在使用了 JOIN_STATE_TTL hint 前后的 state 大小对比：

优化前的作业状态：

• 双流join操作，左流数据量大，约为右流的20至50倍。
• 右流需长期保存数据，原定为18天。
• 为提升性能，实际将右流的保存周期缩短至10天，导致数据正确性受损。
• join操作的状态大小约为5.8TB。
• 单作业所需资源高达700计算单元（CU）。

优化后的改进：

• 通过合理设置JOIN_STATE_TTL提示，左流可缩短至12小时，右流保持18天的保存周期，无需牺牲数据完整性。
• join操作的状态大小大幅减少至约590GB，仅为原来的十分之一。
• 资源消耗显著降低，从700 CU降至200-300CU，节省了50%至70%的资源。

通过这一改动，用户不仅能够保持数据的完整性，还能大幅提升作业效率和资源利用率。这样的优化对于处理大规模数据流具有重要意义，能够显著提升数据处理能力和降低运行成本。

(5)减少状态大小：命中更优的执行计划

在生成执行计划时，优化器会结合输入 SQL 和配置选择相应的 state 实现。

利用主键优化双流连接

• 当连接键（join key）包含主键时，系统采用ValueState进行数据存储，这样可以为每个连接键仅保留一条最新记录，实现存储空间的最大化节省。
• 如果连接操作使用了非主键字段，即使已定义主键，系统会使用MapState<RowData, RowData>进行存储，以便为每个连接键保存来自源表的、基于主键的最新记录。
• 在未定义主键的情况下，系统将使用MapState<RowData, Integer>存储数据，记录每个连接键对应的整行数据及其出现次数。
• 因此，建议在DDL中声明主键，并在双流连接时优先使用主键，以优化存储效率。

优化append_only流去重操作

• 使用row_number函数替代first_value或last_value函数进行去重，可以更有效地保留首次或最新出现的记录，对应着两个场景，row_number函数生成的Deduplicated算子仅保留出现过的key，或保留key及其最后一次出现的记录。

提升聚合查询性能

• 在进行多维度统计，如计算全网UV、手机客户端UV、PC端UV等时，推荐使用AGG WITH FILTER语法替代传统的CASE WHEN语法。这样做的好处是，SQL优化器能够识别Filter参数，使得在同一个字段上根据不同条件计算COUNT DISTINCT时能够共享状态信息，减少状态的读写次数。根据性能测试结果，采用AGG WITH FILTER语法相比CASE WHEN可以提升性能达一倍。

(6)减少状态大小：调整多流 join 顺序缓解 state 放大

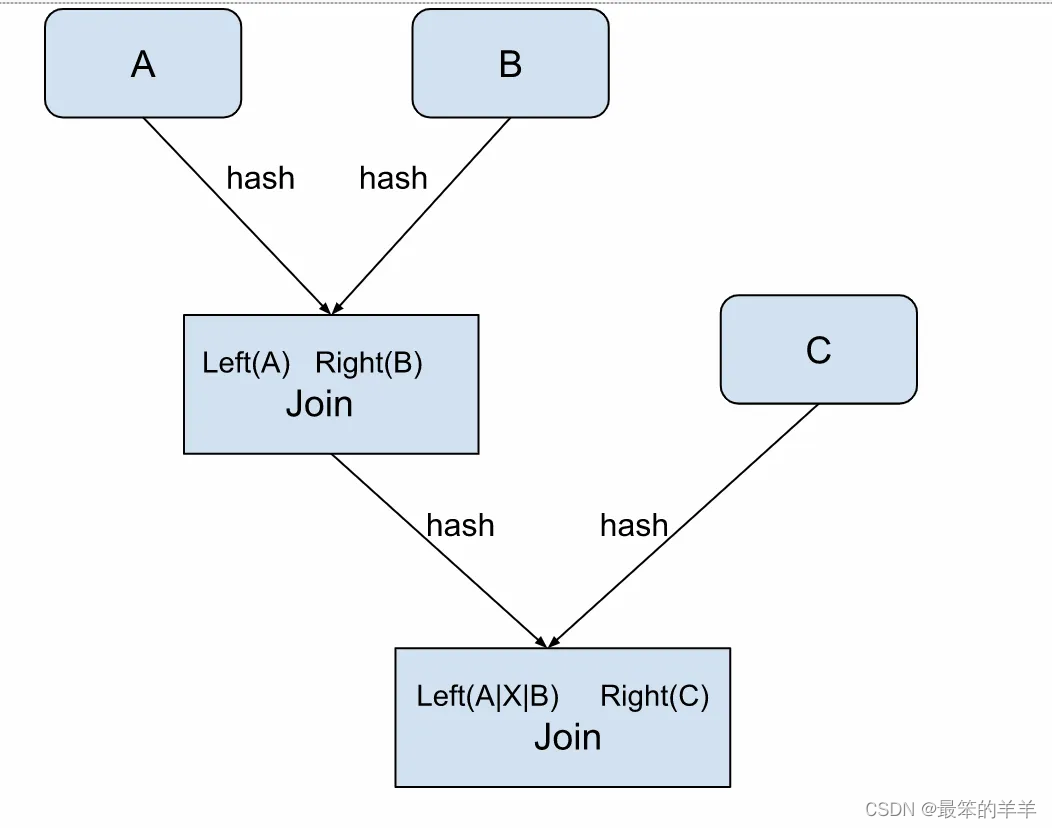

Flink 在处理数据流时，采用了二进制哈希连接（binary hash join）的方式。在示例中，A 与 B 的连接结果会导致数据存储的冗余，这种冗余程度与连接操作的频率成正比。随着加入连接的流数量增加，状态（state）的冗余问题会变得更加严重。

为了优化这一问题，我们可以策略性地调整连接的顺序。具体来说，可以先将数据量较小的流进行连接，而将数据量大的流放在最后进行。这样的顺序调整有助于减轻状态冗余带来的放大效应，从而提高数据处理的效率和性能。
