添加java扩展插件

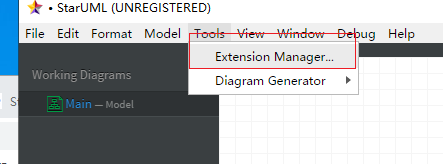

（1） 启动Extension Manager子菜单
在这里插入图片描述

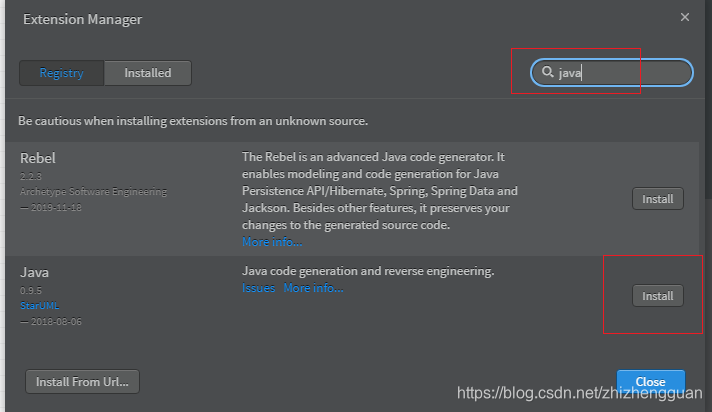

（2）选择java扩展插件
在这里插入图片描述

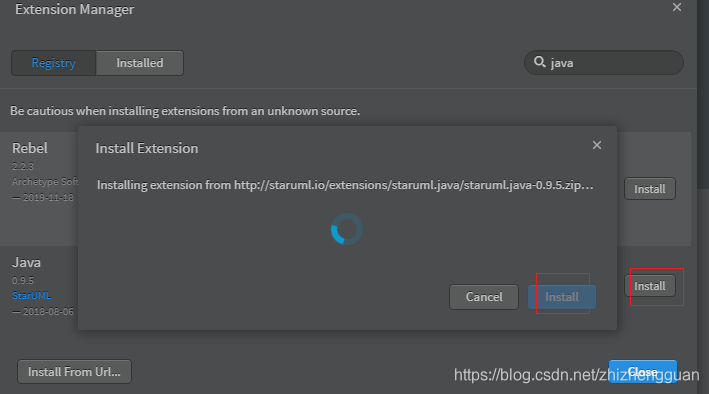

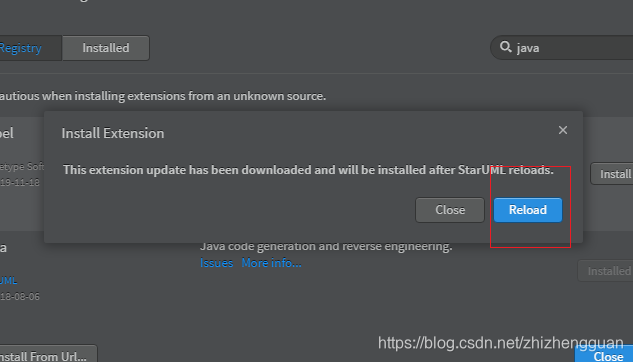

（3）点击Install按钮按照java扩展插件
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

导入源码工程

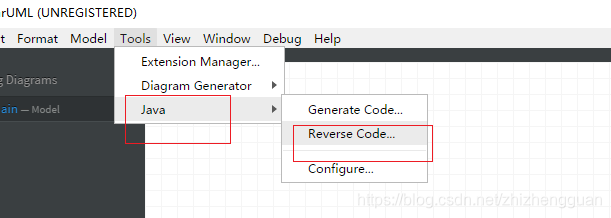

选择 java ——> Reverse Code ——> 选择 java ——> Reverse Code 选择工程 确定
在这里插入图片描述
然后选择工程所在目录。

双击package Structure 包图ok 已经出来
在这里插入图片描述

然后在这个基础上对类图进行完善
