计算机组成原理：指令跳转

CPU是如何执行指令的

实际上，计算机指令的物理执行过程非常复杂。好在CPU在软件层面已经为我们做好了封装。我们只要知道，写好的代码变成了指令之后，是一条条顺序执行的就可以了

逻辑上，我们可以认为，CPU其实就是由一堆寄存器组成的。而寄存器就是CPU内部，由多个触发器或者锁存器组成的电路。N个触发器或者锁存器，就可以组成一个N位(Bit)的寄存器，能够保持N位的数据。比如说，64位的Intel服务器，寄存器就是64位的。

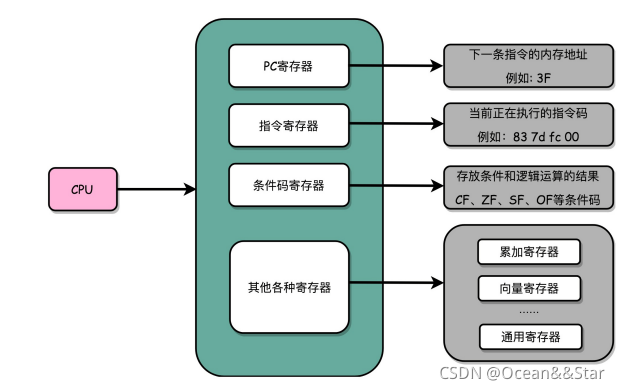

一个CPU里面会有很大不同功能的寄存器。比较特殊的：

• PC寄存器（Program Counter Register），也叫指令地址寄存器（Instruction Address Register）：用来存放下一条需要执行的计算机支持的内存地址
• 指令寄存器（Instruction Register）：用来存放当前正在执行的指令
• 条件码寄存器（Status Register）：用里面的一个个标记位（flag），存放CPU进行算术或者逻辑计算的结果。

除了这些特殊的寄存器，CPU里面还有更多用来存储数据和内存地址的寄存器。这样的寄存器通常一类里面不止一个。我们通常根据存放的数据内容来给它们取名字，比如整数寄存器、浮点数寄存器、向量寄存器和地址寄存器等等。有些寄存器既可以存放地址，又能存放数据，我们就叫它通用寄存器。

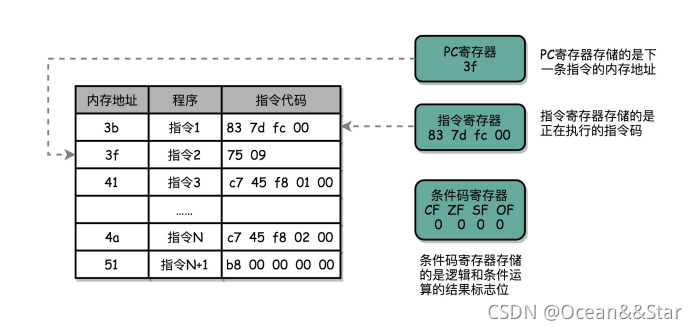

实际上，一个程序执行的时候，CPU会根据PC寄存器里的地址，从内存里面把需要执行的指令读到指令寄存器里面执行，然后根据指令长度自增，开始顺序读取下一条指令。可以看到，一个程序的一条条指令，在内存里面是连续保存的，也会一条条顺序加载。

而有些特殊指令，也就是跳转指令，会修改PC寄存器里面的地址值。这样，下一条要执行的指令就不是从内存里面顺序加载了。事实上，这些跳转指令的存在，也是我们可以在写程序的时候，使用 if…else 条件语句和 while/for 循环语句的原因。

从 if…else 来看程序的执行和跳转

// test.c


#include <time.h>
#include <stdlib.h>


int main()
{
  srand(time(NULL));
  int r = rand() % 2;
  int a = 10;
  if (r == 0)
  {
    a = 1;
  } else {
    a = 2;
  }

gcc -g -c test.c
$ objdump -d -M intel -S test.o

我们把这个程序编译成汇编代码。你可以忽略前后无关的代码，只关注于这里的 if…else 条件判断语句。对应的汇编代码是这样的：

    if (r == 0)
  3b:   83 7d fc 00             cmp    DWORD PTR [rbp-0x4],0x0
  3f:   75 09                   jne    4a <main+0x4a>
    {
        a = 1;
  41:   c7 45 f8 01 00 00 00    mov    DWORD PTR [rbp-0x8],0x1
  48:   eb 07                   jmp    51 <main+0x51>
    }
    else
    {
        a = 2;
  4a:   c7 45 f8 02 00 00 00    mov    DWORD PTR [rbp-0x8],0x2
  51:   b8 00 00 00 00          mov    eax,0x0
    }

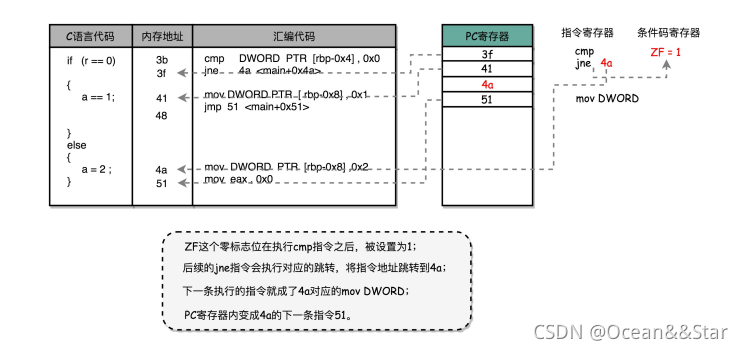

可以看到，这里对于r==0的条件判断，被编译成了cmp和jne这两条指令

• cmp指令比较了前后两个操作数的值
  • 这里的 DWORD PTR 代表操作的数据类型是 32 位的整数，而 [rbp-0x4] 则是一个寄存器的地址。
  • 所以，第一个操作数就是从寄存器里拿到的变量r的值。第二个操作数0x0 就是我们设定的常量 0 的 16 进制表示。
  • cmp 指令的比较结果，会存入到条件码寄存器当中去。
  • 在这里，如果比较的结果是 True，也就是 r == 0，就把零标志条件码（对应的条件码是ZF，Zero Flag）设置为 1。除了零标志之外，Intel 的 CPU 下还有进位标志（CF，Carry Flag）、符号标志（SF，Sign Flag）以及溢出标志（OF，Overflow Flag），用在不同的判断条件下。
  • cmp 指令执行完成之后，PC 寄存器会自动自增，开始执行下一条 jne 的指令。
    • 跟着的jne指令，是 jump if not equal 的意思，它会查看对应的令标志位。如果为0，会跳转到后面跟着的操作数4a的位置。这个4a，对应这里的汇编代码的行号，也就是上面设置的 else 条件里的第一条指令。
    • 当跳转发生时，PC寄存器就不再是自增变成下一条指令的地址，而是被直接设置成这里的4a这个地址。这个时候，CPU再把4a地址里的指令加载到指令寄存器中来执行
• 跳转到执行地址为4a的指令，实际是一条 mov 指令
  • 第一个操作数和前面的 cmp 指令一样，是另一个 32 位整型的寄存器地址，以及对应的 2 的 16 进制值 0x2。
  • mov 指令把 2设置到对应的寄存器里去，相当于一个赋值操作。
  • 然后，PC 寄存器里的值继续自增，执行下一条 mov 指令。
  • 这条mov指令的第一个操作数eax，代表累加寄存器，第二个操作数0x0则是16进制的0的表示
  • 这条指令其实没有实际的作用，它的作用是一个占位符。
  • 我们回过头去看前面的if 条件，如果满足的话，在赋值的 mov 指令执行完成之后，有一个 jmp 的无条件跳转指令。跳转的地址就是这一行的地址 51。
  • 我们的main函数没有设定返回值，而mov eax，0x0，其实就是给main函数生成了一个默认的为0的返回值到累加器里面。if条件里面内容执行完成之后也会跳转到这里，和else里的内容结束之后的位置是一样的。

打孔卡的执行过程：读取打孔器的机器会顺序的一段一段的读取指令，然后执行。执行完一条指令，它会自动的顺序执行下一条指令。如果执行的当前指令带有跳转的地址，比如往后跳10个指令，那么机器会自动将卡片带往后移动10个指令的位置，再来执行指令。同样的，机器也能向前移动，去读取之前已经执行过的指令。这也是我们while/for循环实现的原理。

如何通过 if…else 和 goto 来实现循环？

int main()
{
    int a = 0;
    for (int i = 0; i < 3; i++)
    {
        a += i;
    }
}

    for (int i = 0; i < 3; i++)
   b:   c7 45 f8 00 00 00 00    mov    DWORD PTR [rbp-0x8],0x0
  12:   eb 0a                   jmp    1e <main+0x1e>
    {
        a += i;
  14:   8b 45 f8                mov    eax,DWORD PTR [rbp-0x8]
  17:   01 45 fc                add    DWORD PTR [rbp-0x4],eax
    for (int i = 0; i < 3; i++)
  1a:   83 45 f8 01             add    DWORD PTR [rbp-0x8],0x1
  1e:   83 7d f8 02             cmp    DWORD PTR [rbp-0x8],0x2
  22:   7e f0                   jle    14 <main+0x14>
  24:   b8 00 00 00 00          mov    eax,0x0
    }

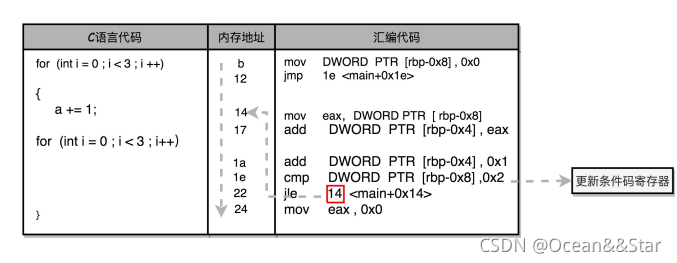

可以看到，对应的循环也是用 1e 这个地址上的 cmp 比较指令，和紧接着的 jle 条件跳转指令来实现的。主要的差别在于，这里的 jle 跳转的地址，在这条指令之前的地址 14，而非 if…else 编译出来的跳转指令之后。往前跳转使得条件满足的时候，PC 寄存器会把指令地址设置到之前执行过的指令位置，重新执行之前执行过的指令，直到条件不满足，顺序往下执行 jle 之后的指令，整个循环才结束。

如果你看一长条打孔卡的话，就会看到卡片往后移动一段，执行了之后，又反向移动，去重新执行前面的指令。

jle 和 jmp 指令，有点像程序语言里面的 goto 命令，直接指定了一个特定条件下的跳转位置。虽然我们在用高级语言开发程序的时候反对使用 goto，但是实际在机器指令层面，无论是 if…else…也好，还是 for/while 也好，都是用和 goto 相同的跳转到特定指令位置的方式来实现的。

总结

程序多条指令执行原理：除了简单地通过 PC 寄存器自增的方式顺序执行外，条件码寄存器会记录下当前执行指令的条件判断状态，然后通过跳转指令读取对应的条件码，修改 PC 寄存器内的下一条指令的地址，最终实现 if…else 以及 for/while 这样的程序控制流程。

虽然我们可以用高级语言，可以用不同的语法，比如 if…else 这样的条件分支，或者 while/for 这样的循环方式，来实现不用的程序运行流程，但是回归到计算机可以识别的机器指令级别，其实都只是一个简单的地址跳转而已，也就是一个类似于 goto 的语句。

想要在硬件层面实现这个 goto 语句，除了本身需要用来保存下一条指令地址，以及当前正要执行指令的 PC 寄存器、指令寄存器外，我们只需要再增加一个条件码寄存器，来保留条件判断的状态
