1 项目描述

本次项目是基于Linux环境的交叉编译arm-linux-gcc，在GEC6818arm开发板上运行，通过摄像头监控，RFID模块识别卡号，判断该卡是否为月卡or临时卡，车辆入场or出场，记录或显示收费金额与车辆信息。运用SQLite数据库，创建表格存取月卡用户信息与出入车辆相关信息。增加语音播报功能，使项目更加人性化…

2 项目需求

（1）创建一个数据库，内置你需要的所有信息, 如车牌信息、RFID卡信息、卡类、进场时间、车辆照片名等
（2）在默认状态下，视频监控是处于打开状态的，并循环录制，1分钟视频，保存到本地。
（3）当检测到有RFID卡，关闭视频流，判断当前数据库中是否有该卡的入场信息：
如果已有该卡的入场信息，表示现在是出场；则直接计算出当前时间和入场时间差值，在屏幕上显示该车辆照片，显示车辆信息和应收费金额，停车总时间
如果没有该卡的入场信息，则在数据库中增加该车辆信息，并记录当前时间且拍照。
在检测到RFID卡3秒后（alarm() SIGALRM信号)，系统会恢复打开视频流
（4）当车辆刷卡进场是，语音提示卡号，并说明卡的类别（临时卡，或包月卡），出场提示：费用与月卡剩余天数
（5）管理功能，负责把卡的类别进行修改，与数据库中的数据进行修改。
（6）自行扩展：添加一些自主功能。
（7）强测试代码,把BUG 去掉！！！！

3 搭建环境

开发环境:
Linux
开发工具：
arm-linux-gcc、Notepad++
其他工具：
SQLite数据库、MIFARE522、ffmpeg库、V4l2编程、ALSA库、mplayer开源多媒体库、jpeglib库、font库、讯飞语音
编程实现：
通过开源代码编译器notepad++编写代码，利用arm-linux-gcc交叉编译，再通过LINUX平台的SSH服务器将编译生成的程序文件传输到开发板中，最后执行。

SQLite数据库
SQLite是目前最流行的开源嵌入式数据库，和很多其他嵌入式存储引擎相比(NoSQL)，如
BerkeleyDB、MemBASE等，SQLite可以很好的支持关系型数据库所具备的一些基本特征，如标准SQL语法、事务、数据表和索引等。事实上，尽管SQLite拥有诸多关系型数据库的基本特征，然而由于应用场景的不同，它们之间并没有更多的可比性。
部分代码指令：

往表格中插入数据

语法格式：
INSERT INTO [数据库名称].表名 VALUES(记录内容)
INSERT INTO [数据库名称].表名(字段列表) VALUES(对应字段内容)
例子：往一个表格中插入数据  (一次插入)
insert   into  my_table  values("2019661130");
//指定字段的顺序
insert into  my_table2(age,id)   values(123456,987654);

查询

查询表格中的数据
select * from table;
查找数据的多种方式：
按照字段去查找数据：
select  字段名  from  表明；   //只找出该字段的内容
根据条件去找数据：
select  字段名  from  表明  where  条件； //安装条件去找该字段中的数据
select *  from my_table3  where  id=123;   //找到ID 为 123的所有数据。
 多条件查询：
select 字段名  from 表明  where  条件1  or  条件2;   //或
select *  from my_table3  where  id=123 or id=456;  //找出表格中 id 为 123 或 456 的数据

修改

更新数据库中的数据：
UPDATE [数据库名称].表名 SET 字段 1=字段 1 值,字段 2=字段 2 值… where 条件表达式
例子：更新ID 信息
update my_table3 set id=10086  where id=123;

删除

删除整个表格；
DROP TABLE  表名;
DROP TABLE tbl_student_info
删除表格中的数据：
DELETE FROM [数据库名称].表名 where 条件表达式
例子：删除表格中的数据
delete from  my_table3   where  id = 123;

MIFARE522
RFID模块：本模块以命令——响应的方式工作，在系统中模块是处于从属地位，不会主动发出数据（自动检测卡片除外）。通常主机首先发出命令，然后等待模块响应。

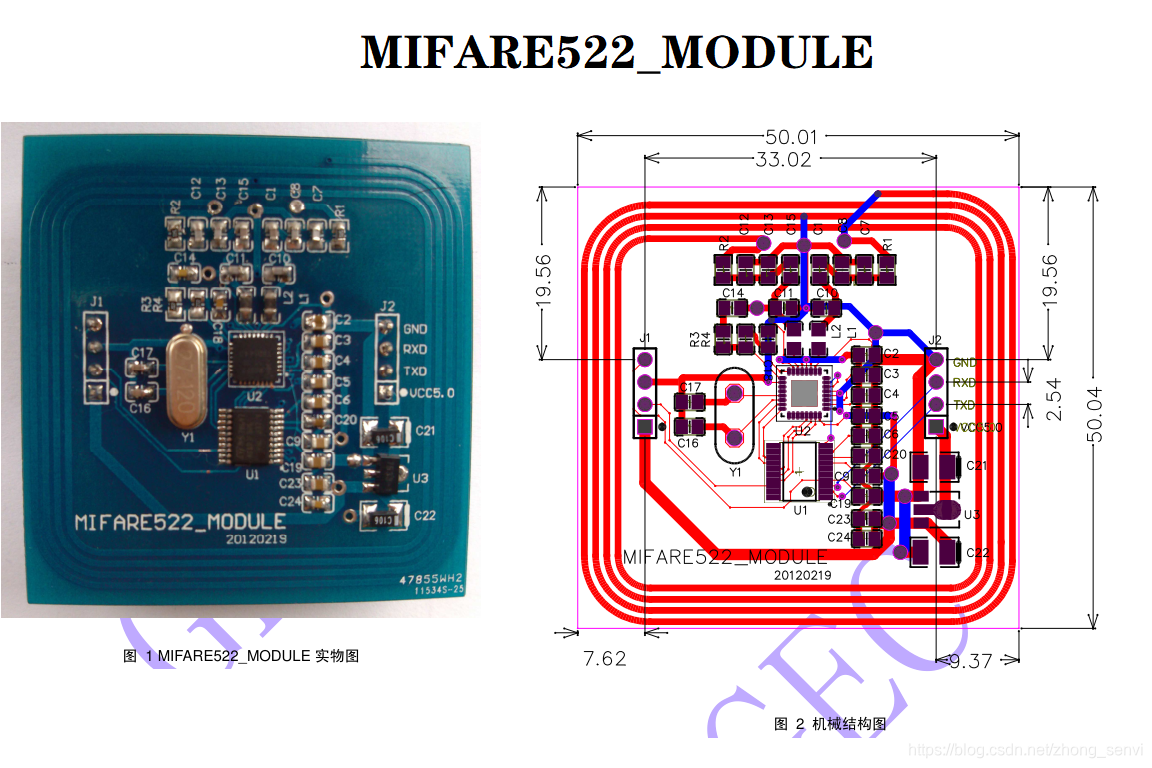

实体图如下： RFID
ffmpeg库：
FFmpeg是一套可以用来记录、转换数字音频、视频，并能将其转化为流的开源计算机程序。采用LGPL或GPL许可证。它提供了录制、转换以及流化音视频的完整解决方案。
FFmpeg在Linux平台下开发，但它同样也可以在其它操作系统环境中编译运行，包括Windows、Mac OS X等。

V4l2编程:
V4L2(Video For Linux Two) 是内核提供给应用程序访问音、视频驱动的统一接口。V4L2 的相关定义包含在头文件<linux/videodev2.h> 中.

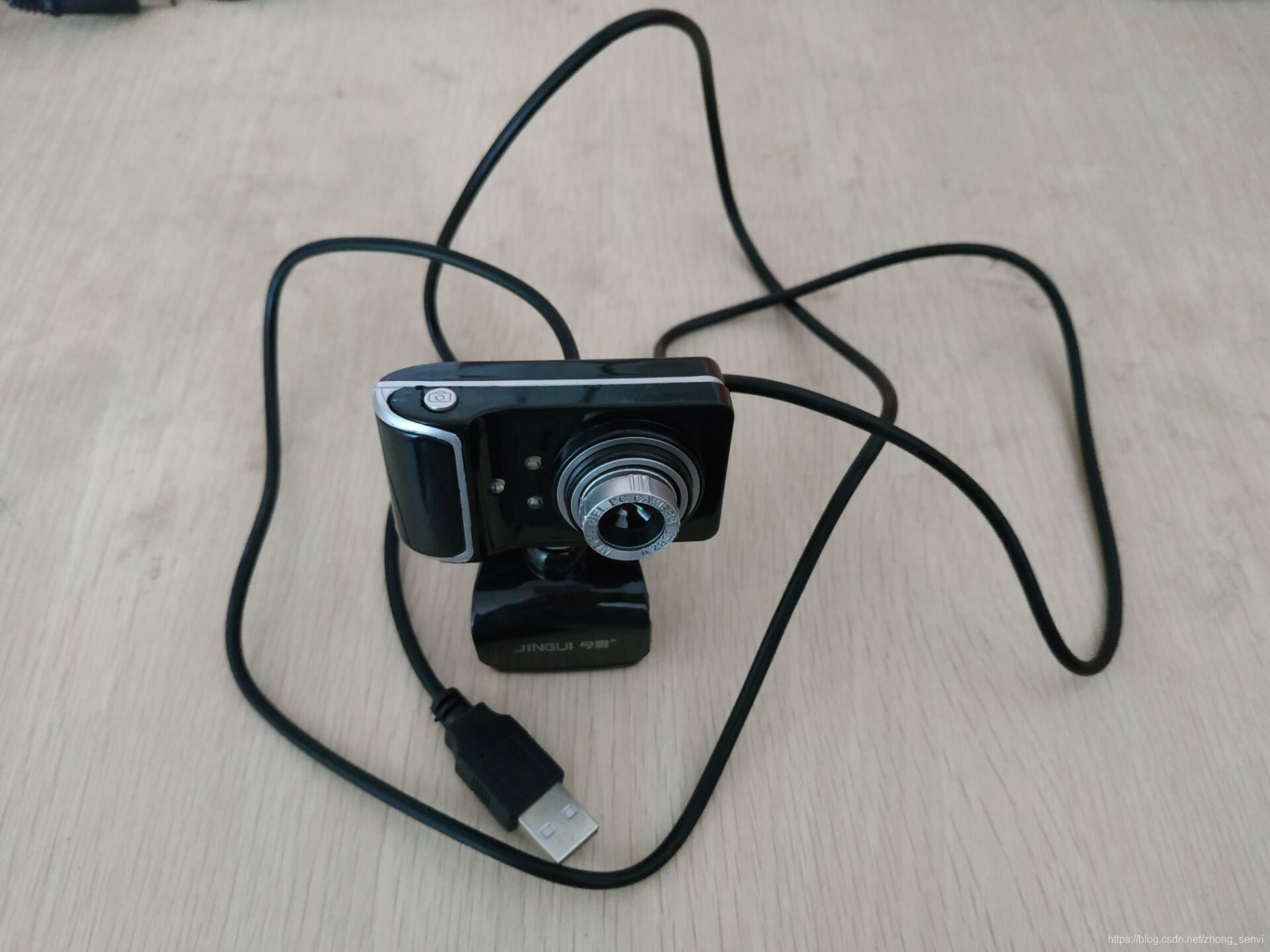

本次项目中利用官方V4L2接口对摄像头进行解码，每一帧生成JPG图片，摄像头实体图如下：
项目中使用的摄像头
