【神经网络】学习笔记四—卷积神经网络CNN简介1.0

原文地址：(40条消息) 深度学习（四）卷积神经网络入门学习(1)_hjimce的专栏-CSDN博客_卷积神经网络学习

如果对卷积层，池化层，全连接（FC）层等概念不熟悉的新手，可先去看：写文章-CSDN博客。

顺便说一下，原文博主真的一级棒，强推优秀博主。原文作者hjimce。

这里只是简单的进行重复，加一些自己的领悟进去。

卷积神经网络是很久以前的算法，不过近年来因为深度学习相关算法为多层网络的训练提供了新方法，然后电脑计算能力又大幅提高，训练数据很多，所以神经网络相关算法就又火了起来。

需要明确的是，现在网上的相关教程一般都指的是神经网络的前向传导过程，反向传播都是用梯度下降法进行训练，大部分深度学习库都已经封装好了，想要深入学习就得自己慢慢学了。

卷积神经网络的经典模型是：Lenet-5实现，只要理解这个前向传导过程，其他的OK，后面讲Lenet-5的实现。

一、理论知识

此处略去权值共享，局部感受野等概念，直接从网络讲起。卷积神经网络的整个过程，只有S2到C3是最难的，接下来开始阐述。

1. 卷积

卷积就是数学概念，是描述两个信号间的相互作用，其目的是求某一输入信号经线性时不变系统作用后的输出信号，数学概念可等到下节描述。对于给定的一幅图像来说，给定一个卷积核，卷积就是根据卷积窗口，进行像素的加权求和。

卷积神经网络与我们之前学到的图像的卷积的区别：我们之前学的图像处理遇到卷积，一般来说这个卷积核是已知的，比如各种边缘检测算子，高斯模糊等这些，这都是已知卷积核，再与图像进行卷积运算。而深度学习中的卷积神经网络的卷积核是未知的，我们训练一个网络，就是要训练得到这些卷积核，而这些卷积核就相当于我们学单层感知器的那些参数W，因为可以把待学习的卷积核看成是神网络的训练参数W。

2. 池化

所谓池化，就是图片向下采样。每一层通过卷积，然后卷积后进行下采样。因为卷积后得到的特征图可能很大，所以池化对数据进行降维，使图形变小，用更高层次的特征表示图像。

池化层以降低特征图的参数量来降低信息冗余，使得模型更关注全局特征而非局部出现的位置。这种降维的过程中可以保留一些重要的特征信息，提升容错能力，且在一定程度上起到防止过拟合的作用。

池化的详细解释可见另一篇博客：写文章-CSDN博客。

3. feature maps（特征图）

特征图其实就是CNN中的每张图片，都可以称之为特征图张。在CNN中，我们要训练的卷积核并不仅仅只有一个，这些卷积核用于提取特征，卷积核个数越多，提取的特征越多，理论上来说精度也会更高，然而卷积核一堆，意味着我们要训练的参数的个数越多。在LeNet-5经典结构中，第一层卷积核选择了6个，而在AlexNet中，第一层卷积核就选择了96个，具体多少个合适，还有待学习。

回到特征图概念，CNN的每一个卷积层我们都要人为的选取合适的卷积核个数，及卷积核大小。每个卷积核与图片进行卷积，就可以得到一张特征图了，比如LeNet-5经典结构中，第一层卷积核选择了6个，我们可以得到6个特征图，这些特征图也就是下一层网络的输入了。我们也可以把输入图片看成一张特征图，作为第一层网络的输入。

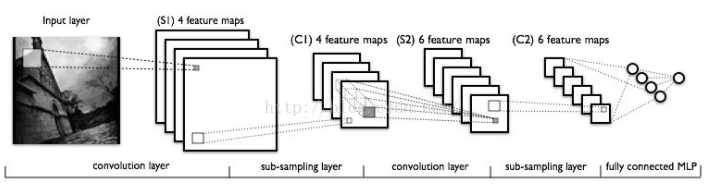

4. CNN的经典结构

对于刚入门学CNN的人来说，首先需要学习的是现在的一些经典结构：

（1）LeNet-5。这个是n多年前就有的一个CNN的经典结构，主要是用于手写字体的识别，也是刚入门需要学习熟悉的一个网络，这篇博文主要就是要讲这个网络。

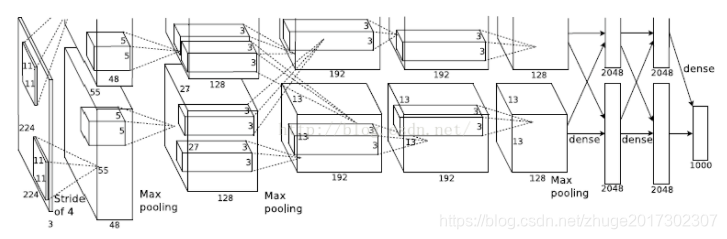

（2）AlexNet。在imagenet上的图像分类challenge上大神Alex提出的alexnet网络结构模型赢得了2012届的冠军，振奋人心，利用CNN实现了图片分类，别人用传统的机器学习算法调参调到半死也就那样，Alex利用CNN精度远超传统的网络。

其它的还有什么Network In Network，GoogLeNet、Deconvolution Network，在以后的学习中我们会遇到。比如利用Deconvolution Network反卷积网络实现图片的去模糊，牛逼哄哄。

二、LeNet-5网络讲解

理论阶段就啰嗦到这里就好了，接着就讲解 LeNet-5， LeNet-5是用于手写字体的识别的一个经典CNN：

输入：32*32的手写字体图片，这些手写字体包含0~9数字，也就是相当于10个类别的图片。

输出：分类结果，0~9之间的一个数。

因此我们可以知道，这是一个多分类问题，总共有十个类，因此神经网络的最后输出层必然是SoftMax问题，然后神经元的个数是10个。LeNet-5结构：

输入层：32*32的图片，也就是相当于1024个神经元。

C1层：paper作者选择6个特征卷积核，然后卷积核大小选择5*5，这样我们可以得到6个特征图，然后每个特征图的大小为32-5+1=28，也就是神经元的个数为6*28*28=784。

S2层：这就是下采样层，也就是使用最大池化进行下采样，池化的size，选择(2,2)，也就是相当于对C1层28*28的图片，进行分块，每个块的大小为2*2，这样我们可以得到14*14个块，然后我们统计每个块中，最大的值作为下采样的新像素，因此我们可以得到S1结果为：14*14大小的图片，共有6个这样的图片。

C3层：卷积层，这一层我们选择卷积核的大小依旧为5*5，据此我们可以得到新的图片大小为14-5+1=10，然后我们希望可以得到16张特征图。那么问题来了？这一层是最难理解的，我们知道S2包含：6张14*14大小的图片，我们希望这一层得到的结果是：16张10*10的图片。这16张图片的每一张，是通过S2的6张图片进行加权组合得到的，具体是怎么组合的呢？问题如下图所示：

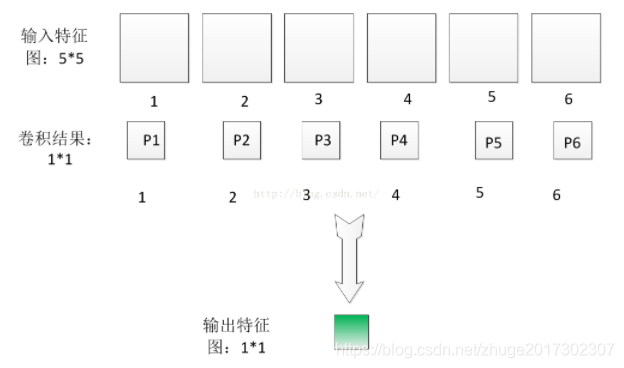

为了解释这个问题，我们先从简单的开始，我现在假设输入6特征图的大小是5*5的，分别用6个5*5的卷积核进行卷积，得到6个卷积结果图片大小为1*1，如下图所示：

为了简便起见，我这里先做一些标号的定义：我们假设输入第i个特征图的各个像素值为x1i，x2i……x25i，因为每个特征图有25个像素。因此第I个特征图经过5*5的图片卷积后，得到的卷积结果图片的像素值Pi可以表示成：

这个是卷积公式，不解释。因此对于上面的P1~P6的计算方法，这个就是直接根据公式。然后我们把P1~P6相加起来，也就是：

P=P1+P2+……P6

把上面的Pi的计算公式，代入上式，那么我们可以得到：

P=WX

其中X就是输入的那6张5*5特征图片的各个像素点值，而W就是我们需要学习的参数，也就相当于6个5*5的卷积核，当然它包含着6*（5*5）个参数。因此我们的输出特征图就是：

Out=f(P+b)

这个就是从S2到C3的计算方法，其中b表示偏置项，f为激活函数。

我们回归到原来的问题：有6张输入14*14的特征图片，我们希望用5*5的卷积核，然后最后我们希望得到一张10*10的输出特征图片？

根据上面的过程，也就是其实我们用5*5的卷积核去卷积每一张输入的特征图，当然每张特征图的卷积核参数是不一样的，也就是不共享，因此我们就相当于需要6*(5*5)个参数。对每一张输入特征图进行卷积后，我们得到6张10*10，新图片，这个时候，我们把这6张图片相加在一起，然后加一个偏置项b，然后用激活函数进行映射，就可以得到一张10*10的输出特征图了。

那么一张10*10的特征图需要6个5*5的卷积核，16张肯定就需要乘个16了。等价于这里需要16*6个不同的卷积核，每个卷积核有5*5个参数。

我们希望得到16张10*10的输出特征图，因此我们就需要卷积参数个数为16*(6*(5*5))=16*6*(5*5)个参数。总之，C3层每个图片是通过S2图片进行卷积后，然后相加，并且加上偏置b,最后在进行激活函数映射得到的结果。

S4层：下采样层，比较简单，也是知己对C3的16张10*10的图片进行最大池化，池化块的大小为2*2。因此最后S4层为16张大小为5*5的图片。至此我们的神经元个数已经减少为：16*5*5=400。

C5层：我们继续用5*5的卷积核进行卷积，然后我们希望得到120个特征图。这样C5层图片的大小为5-5+1=1，也就是相当于1个神经元，120个特征图，因此最后只剩下120个神经元了。怎么得到这120个神经元，同上，激活函数加偏置。这个时候，神经元的个数已经够少的了，后面我们就可以直接利用全连接神经网络，进行这120个神经元的后续处理，后面具体要怎么搞，只要懂多层感知器的都懂了，不解释。

上面的结构，只是一种参考，在现实使用中，每一层特征图需要多少个，卷积核大小选择，还有池化的时候采样率要多少，等这些都是变化的，这就是所谓的CNN调参，我们需要学会灵活多变。

比如我们可以把上面的结构改为:C1层卷积核大小为7*7，然后把C3层卷积核大小改为3*3等，然后特征图的个数也是自己选，说不定得到手写字体识别的精度比上面那个还高，这也是有可能的，总之一句话：需要学会灵活多变，需要学会CNN的调参。

总结一下LeNet-5的结构：

（1）输入32*32的手写照片；

（2）C1卷积层：6个5*5的卷积核，得到6个28*28的特征图；

（3）S2下采样层：也为池化层，（2，2）进行最大池化，得到6个14*14的特征图；

（4）C3卷积层：利用5*5的卷积核进行卷积，每张特征图需要6个卷积核，将得到的6个10*10的特征图加起来，经过激活函数和偏置得到一张新的特征图，经过16次这样的操作得到16张特征图，此处用了16*6个5*5的卷积核；

（5）S4下采样层：也为池化层，（2，2）进行最大池化，得到16个5*5的特征图；

（6）C5卷积层：用5*5卷积核进行卷积，16张特征图每张大小变为1，进行激活函数和偏置操作，最后得到120个1*1的特征图，此时只有120个神经元；

（7）全连接层进行分类。

三、实战阶段

学习CNN的源码实现网站：http://deeplearning.net/tutorial/lenet.html#lenet

在theano学习库中有手写字体的库，可以从网上下载到，名为：mnist.pkl.gz的手写字体库，里面包含了三个部分的数据，训练数据集train_set：50000个训练样本，验证集valid_set，我们可以用如下的代码读取这些数据，然后用plot显示其中的一张图片：

<span style="font-size:18px;">import cPickle
import gzip
import numpy as np
import matplotlib.pyplot as plt
f = gzip.open('mnist.pkl.gz', 'rb')
train_set, valid_set, test_set = cPickle.load(f)
f.close()
tx,ty=train_set;

#查看训练样本
print np.shape(tx)#可以看到tx大小为（50000,28*28）的二维矩阵
print np.shape(ty)#可以看到ty大小为（50000,1）的矩阵
#图片显示
A=tx[8].reshape(28,28)#第八个训练样本
Y=ty[8]
print Y
plt.imshow(A,cmap='gray')#显示手写字体图片</span>

在上面的代码中我显示的是第8张图片，可以看到如下结果：

LeNet-5实现

首先你要知道mnist.pkl.gz这个库给我们的图片的大小是28*28的，因此我们可以第一步选择5*5的卷积核进行卷积得到24*24，同时我们希望C1层得到20张特征图，等等，具体的代码实现如下：

import os
import sys
import timeit

import numpy

import theano
import theano.tensor as T
from theano.tensor.signal import downsample
from theano.tensor.nnet import conv

from logistic_sgd import LogisticRegression, load_data
from mlp import HiddenLayer

#卷积神经网络的一层，包含：卷积+下采样两个步骤
#算法的过程是：卷积-》下采样-》激活函数
class LeNetConvPoolLayer(object):

    #image_shape是输入数据的相关参数设置  filter_shape本层的相关参数设置
    def __init__(self, rng, input, filter_shape, image_shape, poolsize=(2, 2)):
        """
        :type rng: numpy.random.RandomState
        :param rng: a random number generator used to initialize weights
        3、input: 输入特征图数据，也就是n幅特征图片
        4、参数 filter_shape: (number of filters, num input feature maps,
                              filter height, filter width)
        num of filters：是卷积核的个数，有多少个卷积核，那么本层的out feature maps的个数
        也将生成多少个。num input feature maps：输入特征图的个数。
        然后接着filter height, filter width是卷积核的宽高，比如5*5,9*9……
        filter_shape是列表，因此我们可以用filter_shape[0]获取卷积核个数
        5、参数 image_shape: (batch size, num input feature maps,
                             image height, image width)，
         batch size：批量训练样本个数 ，num input feature maps：输入特征图的个数
         image height, image width分别是输入的feature map图片的大小。
         image_shape是一个列表类型，所以可以直接用索引，访问上面的4个参数，索引下标从
         0~3。比如image_shape[2]=image_heigth  image_shape[3]=num input feature maps
        6、参数 poolsize: 池化下采样的的块大小，一般为(2,2)
        """

        assert image_shape[1] == filter_shape[1]#判断输入特征图的个数是否一致，如果不一致是错误的
        self.input = input

        # fan_in=num input feature maps *filter height*filter width
        #numpy.prod(x)函数为计算x各个元素的乘积
        #也就是说fan_in就相当于每个即将输出的feature  map所需要链接参数权值的个数
        fan_in = numpy.prod(filter_shape[1:])
        # fan_out=num output feature maps * filter height * filter width
        fan_out = (filter_shape[0] * numpy.prod(filter_shape[2:]) /
                   numpy.prod(poolsize))
        # 把参数初始化到[-a,a]之间的数，其中a=sqrt(6./(fan_in + fan_out)),然后参数采用均匀采样
        #权值需要多少个？卷积核个数*输入特征图个数*卷积核宽*卷积核高？这样没有包含采样层的链接权值个数
        W_bound = numpy.sqrt(6. / (fan_in + fan_out))
        self.W = theano.shared(
            numpy.asarray(
                rng.uniform(low=-W_bound, high=W_bound, size=filter_shape),
                dtype=theano.config.floatX
            ),
            borrow=True
        )

        # b为偏置，是一维的向量。每个输出特征图i对应一个偏置参数b[i]
        #,因此下面初始化b的个数就是特征图的个数filter_shape[0]
        b_values = numpy.zeros((filter_shape[0],), dtype=theano.config.floatX)
        self.b = theano.shared(value=b_values, borrow=True)

        # 卷积层操作，函数conv.conv2d的第一个参数为输入的特征图，第二个参数为随机出事化的卷积核参数
        #第三个参数为卷积核的相关属性，输入特征图的相关属性
        conv_out = conv.conv2d(
            input=input,
            filters=self.W,
            filter_shape=filter_shape,
            image_shape=image_shape
        )

        # 池化操作，最大池化
        pooled_out = downsample.max_pool_2d(
            input=conv_out,
            ds=poolsize,
            ignore_border=True
        )
        #激励函数，也就是说是先经过卷积核再池化后，然后在进行非线性映射
        # add the bias term. Since the bias is a vector (1D array), we first
        # reshape it to a tensor of shape (1, n_filters, 1, 1). Each bias will
        # thus be broadcasted across mini-batches and feature map
        # width & height
        self.output = T.tanh(pooled_out + self.b.dimshuffle('x', 0, 'x', 'x'))

        # 保存参数
        self.params = [self.W, self.b]
        self.input = input

#测试函数
def evaluate_lenet5(learning_rate=0.1, n_epochs=200,
                    dataset='mnist.pkl.gz',
                    nkerns=[20, 50], batch_size=500):
    """ Demonstrates lenet on MNIST dataset
    :learning_rate: 梯度下降法的学习率
    :n_epochs: 最大迭代次数
    :type dataset: string
    :param dataset: path to the dataset used for training /testing (MNIST here)
    :nkerns: 每个卷积层的卷积核个数，第一层卷积核个数为 nkerns[0]=20,第二层卷积核个数
    为50个
    """

    rng = numpy.random.RandomState(23455)

    datasets = load_data(dataset)#加载训练数据，训练数据包含三个部分

    train_set_x, train_set_y = datasets[0]#训练数据
    valid_set_x, valid_set_y = datasets[1]#验证数据
    test_set_x, test_set_y = datasets[2]#测试数据

    # 计算批量训练可以分多少批数据进行训练，这个只要是知道批量训练的人都知道
    n_train_batches = train_set_x.get_value(borrow=True).shape[0]#训练数据个数
    n_valid_batches = valid_set_x.get_value(borrow=True).shape[0]
    n_test_batches = test_set_x.get_value(borrow=True).shape[0]
    n_train_batches /= batch_size#批数
    n_valid_batches /= batch_size
    n_test_batches /= batch_size

    # allocate symbolic variables for the data
    index = T.lscalar()  # index to a [mini]batch

    # start-snippet-1
    x = T.matrix('x')   # the data is presented as rasterized images
    y = T.ivector('y')  # the labels are presented as 1D vector of
                        # [int] labels


    # Reshape matrix of rasterized images of shape (batch_size, 28 * 28)
    # to a 4D tensor, compatible with our LeNetConvPoolLayer
    # (28, 28) is the size of MNIST images.
    layer0_input = x.reshape((batch_size, 1, 28, 28))

    '''构建第一层网络：
    image_shape：输入大小为28*28的特征图，batch_size个训练数据，每个训练数据有1个特征图
    filter_shape：卷积核个数为nkernes[0]=20，因此本层每个训练样本即将生成20个特征图
    经过卷积操作，图片大小变为(28-5+1 , 28-5+1) = (24, 24)
    经过池化操作，图片大小变为 (24/2, 24/2) = (12, 12)
    最后生成的本层image_shape为(batch_size, nkerns[0], 12, 12)'''
    layer0 = LeNetConvPoolLayer(
        rng,
        input=layer0_input,
        image_shape=(batch_size, 1, 28, 28),
        filter_shape=(nkerns[0], 1, 5, 5),
        poolsize=(2, 2)
    )

    '''构建第二层网络：输入batch_size个训练图片，经过第一层的卷积后，每个训练图片有nkernes[0]个特征图，每个特征图
    大小为12*12
    经过卷积后，图片大小变为(12-5+1, 12-5+1) = (8, 8)
    经过池化后，图片大小变为(8/2, 8/2) = (4, 4)
    最后生成的本层的image_shape为(batch_size, nkerns[1], 4, 4)'''
    layer1 = LeNetConvPoolLayer(
        rng,
        input=layer0.output,
        image_shape=(batch_size, nkerns[0], 12, 12),
        filter_shape=(nkerns[1], nkerns[0], 5, 5),
        poolsize=(2, 2)
    )

    # the HiddenLayer being fully-connected, it operates on 2D matrices of
    # shape (batch_size, num_pixels) (i.e matrix of rasterized images).
    # This will generate a matrix of shape (batch_size, nkerns[1] * 4 * 4),
    # or (500, 50 * 4 * 4) = (500, 800) with the default values.
    layer2_input = layer1.output.flatten(2)

    '''全链接：输入layer2_input是一个二维的矩阵，第一维表示样本，第二维表示上面经过卷积下采样后
    每个样本所得到的神经元，也就是每个样本的特征，HiddenLayer类是一个单层网络结构
    下面的layer2把神经元个数由800个压缩映射为500个'''
    layer2 = HiddenLayer(
        rng,
        input=layer2_input,
        n_in=nkerns[1] * 4 * 4,
        n_out=500,
        activation=T.tanh
    )

    # 最后一层：逻辑回归层分类判别，把500个神经元，压缩映射成10个神经元，分别对应于手写字体的0~9
    layer3 = LogisticRegression(input=layer2.output, n_in=500, n_out=10)

    # the cost we minimize during training is the NLL of the model
    cost = layer3.negative_log_likelihood(y)

    # create a function to compute the mistakes that are made by the model
    test_model = theano.function(
        [index],
        layer3.errors(y),
        givens={
            x: test_set_x[index * batch_size: (index + 1) * batch_size],
            y: test_set_y[index * batch_size: (index + 1) * batch_size]
        }
    )

    validate_model = theano.function(
        [index],
        layer3.errors(y),
        givens={
            x: valid_set_x[index * batch_size: (index + 1) * batch_size],
            y: valid_set_y[index * batch_size: (index + 1) * batch_size]
        }
    )

    #把所有的参数放在同一个列表里，可直接使用列表相加
    params = layer3.params + layer2.params + layer1.params + layer0.params

    #梯度求导
    grads = T.grad(cost, params)

    # train_model is a function that updates the model parameters by
    # SGD Since this model has many parameters, it would be tedious to
    # manually create an update rule for each model parameter. We thus
    # create the updates list by automatically looping over all
    # (params[i], grads[i]) pairs.
    updates = [
        (param_i, param_i - learning_rate * grad_i)
        for param_i, grad_i in zip(params, grads)
    ]

    train_model = theano.function(
        [index],
        cost,
        updates=updates,
        givens={
            x: train_set_x[index * batch_size: (index + 1) * batch_size],
            y: train_set_y[index * batch_size: (index + 1) * batch_size]
        }
    )
    # end-snippet-1

    ###############
    # TRAIN MODEL #
    ###############
    print '... training'
    # early-stopping parameters
    patience = 10000  # look as this many examples regardless
    patience_increase = 2  # wait this much longer when a new best is
                           # found
    improvement_threshold = 0.995  # a relative improvement of this much is
                                   # considered significant
    validation_frequency = min(n_train_batches, patience / 2)
                                  # go through this many
                                  # minibatche before checking the network
                                  # on the validation set; in this case we
                                  # check every epoch

    best_validation_loss = numpy.inf
    best_iter = 0
    test_score = 0.
    start_time = timeit.default_timer()

    epoch = 0
    done_looping = False

    while (epoch < n_epochs) and (not done_looping):
        epoch = epoch + 1
        for minibatch_index in xrange(n_train_batches):#每一批训练数据

            cost_ij = train_model(minibatch_index)
            iter = (epoch - 1) * n_train_batches + minibatch_index
            if (iter + 1) % validation_frequency == 0:

                # compute zero-one loss on validation set
                validation_losses = [validate_model(i) for i
                                     in xrange(n_valid_batches)]
                this_validation_loss = numpy.mean(validation_losses)
                print('epoch %i, minibatch %i/%i, validation error %f %%' %
                      (epoch, minibatch_index + 1, n_train_batches,
                       this_validation_loss * 100.))

                # if we got the best validation score until now
                if this_validation_loss < best_validation_loss:

                    #improve patience if loss improvement is good enough
                    if this_validation_loss < best_validation_loss *  \
                       improvement_threshold:
                        patience = max(patience, iter * patience_increase)

                    # save best validation score and iteration number
                    best_validation_loss = this_validation_loss
                    best_iter = iter

                    # test it on the test set
                    test_losses = [
                        test_model(i)
                        for i in xrange(n_test_batches)
                    ]
                    test_score = numpy.mean(test_losses)
                    print(('     epoch %i, minibatch %i/%i, test error of '
                           'best model %f %%') %
                          (epoch, minibatch_index + 1, n_train_batches,
                           test_score * 100.))

            if patience <= iter:
                done_looping = True
                break

    end_time = timeit.default_timer()
    print('Optimization complete.')
    print('Best validation score of %f %% obtained at iteration %i, '
          'with test performance %f %%' %
          (best_validation_loss * 100., best_iter + 1, test_score * 100.))
    print >> sys.stderr, ('The code for file ' +
                          os.path.split(__file__)[1] +
                          ' ran for %.2fm' % ((end_time - start_time) / 60.))

if __name__ == '__main__':
    evaluate_lenet5()


def experiment(state, channel):
    evaluate_lenet5(state.learning_rate, dataset=state.dataset)

训练结果：
