『互联网架构』调用链系统服务端实现

采集器采集后对应的日志信息，如果正常的传入到目标系统中，这其实有一定的挑战的。如果用http的话会影响应用系统，本身是为了监控业务系统，结果反而导致影响业务系统的性能，这肯定是不应该。日志存储这块不能简简单单用mysql，所以后来用[ElasticeSearch文档的方式进行存储。

（一）追踪数据传输方案

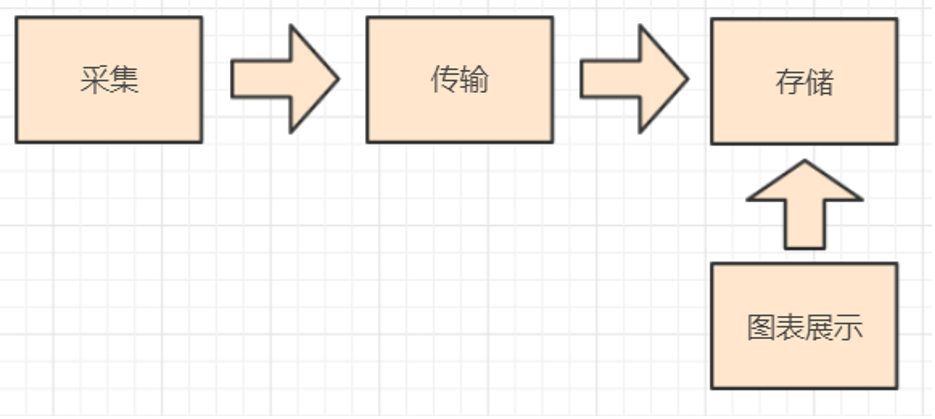

一个调用链系统的实现最基本的模块

1.性能日志采集
2.数据传输
3.数据存储
4.图表展示

这是系统是重点和难点。剩下的传输、存储、图表展示虽然没有那么复杂但不代表它们不重要，接下来就一起搞清楚剩下的三个模块是如何实现的。

• 数据传输所面临的问题和挑战
  1.业务系统高并发高承载的情况下采集器对资源的占用降至最低
  2.保证数据采集上报的及时性
  3.数据丢失率在可控范围之类

• 现有架构：

基于这些问题在来看我们架构是如何满足上述要求

上述架构中监听器采集到节点数据之基于Http发送至监控中心在发送至Elasticsearch进行存储。为保证不影响业务系统发送逻辑采用后台线程异步发送，并控制发送线程的数量。

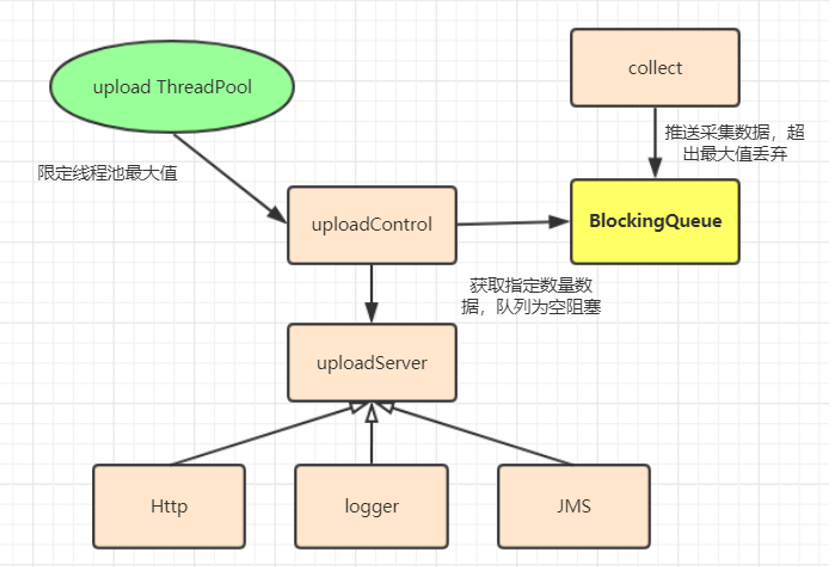

上传流程说明

a. 初化一个限定容量的阻塞队列
b. 采集器抓取数据并上传至队列，超出容量直接丢弃
c. 线程池分配上传线程
d. 控制器取出指定数量数据，如果数量小于0线程阻塞。
e. 调用上传服务，根据策略选择具体(http、logger、jms)服务进行发送

上传流程为什么不直接采用线程池直接控制数据发送，而非得在自己去维护一个阻塞队列呢？

答：首先线程池本身可以限定发送线程最大值、其次减没有了从阻塞队列当中存取的过程、另外线程池本身也有队列和相关的饱和策略设置。

采集器其中有一个是对 Http的监控，而日志传输也是采用Http 不会出现死循环吗？

答：不会，因为上传线程 没有开启监控会话

• 传输解决方案升级：

上述传输的解决方案对于，对于并发量不高的系统是最优解，因为简单。但随着目标系统的并发量增加，就会显得乏力，当然不管怎么样都不会影响到业务系统，只是采集数据会出现大量的丢失。为解决该问题就得进一步升级传输方案。
现有方案中最大的瓶颈是直接通过Http发送，所以最好的办法是先将其打印到本地日志，在基于logstash、flume日志收集工具进行发送。

（二）日志存储方案

存储需求，跟踪节点模型表

字段	类型	描述
traceId	string	跟踪ID
rpcId（EventID \spanID\nodeID）	string	节点ID
appId	string	目标应用ID
appDetail	string	应用名称
nodeType	string	节点类型
resultState	string	结果状态
resultSize	number	结果大小
servicePath	string	服务路径
serviceName	string	服务名称
beginTime	long	开始时间
endTime	long	结束时间
addressIp	string	目标 IP地址
fromIp	string	发起方IP地址
inParam	text(json)	输入参数
outParam	text(json)	输出结果
errorMessage	string()	异常类型
errorStack	text	异常堆栈

• 存储方案要求
  1.大文本的存储
  2.足够快的写入速度

方案选择

a.mysql
b.MongoDB
c.ElasticSearch
d.Redis

基于上述要求 mysql作为关系型数据肯定不能和NoSQL相比。剩下的MongoDB与ElasticSearch都满足需求，只不过ElasticSearch 关于日志传输有完整的解决方案，即ELK。另外加上其搜索功能加持 ，所以选择了ElasticSearch。

• 具体实现
  a.接收到数据后异步发送至ElasticSearch
  b.Agent 采用fastjson 作为数据存储，而ElasticSearch 采用的是jackson,特殊字符转义的时候会存在格式化失败的问。

（三）可视化展示

• 知识点

1. 列表视图
2. 调用链TreeTable
3. 调用链关系图
4. 节点详情视图
   a. 输入输出参数 Json 视图
   b. SQL语句格式化展示
   c. SQL返回结果展示

* 列表视图

1. 时间过滤
2. IP过滤
3. 关键字搜索
4. 基于条件查询并展示相关节点
   源码位置：com.cbt.server.control.TraceRequestControl
   页面：page/trace/requestTableView.ftl

*节点展示表格视图（TreeTable目的只有一个以TreeTable的形式展示链条节点，并重点标记状态，简单起见这里直接选择了 EasyuI）。

源码位置：com.cbt.server.control.TraceDetailViewControl#openTraceListView

页面：page/trace/traceListView.ftl

• 调用链关系图

其目的是以图的形式直观展示调用关系。

JsPlumb：是一套开源的流程图创建工具,早期一款画图工具,
D3.js：html5领域，d3可谓是最好的可视化基础库，提供方面的DOM操作，非常强大
Go.js：go.js 提供一整套的JS工具 ，支持各种交互式图表的创建。有免费版和收费版

相关源码：com.cbt.server.control.TraceConsoleControl#getflowChartNodeData

页面: page/trace/traceListView.ftl 216L

• 节点详情视图

弹窗组件：layer.js

**布局组件：**bootstrap.js

SQL语法高亮：highlight.pack.js

SQL格式化：com.alibaba.druid.sql.SQLUtils#formatMySql(java.lang.String)

相关源码:com.cbt.server.control.TraceDetailViewControl#openDetailView

普通节点页面：page/trace/NormalDetailsView.ftl

SQL节点页面：page/trace/SqlDetailsView.ftl

PS：调用链系统的大体介绍基本完成了，老铁里面用了很多设计模式：代理模式，生产者消费者，策略模式等等吧。
