简介：设置制作了ESP32的转接板，使其比较方便在面包板上进行测试。

关键词： ESP32，MicroPython

▌01 ESP32-S转接模块

在 ESP32-WROOM-32D WiFi+蓝牙模块 ESP32串口转WiF乐鑫ESPRESSIF 购买到（¥14）的ESP32模块，需要通过转接模块来开针对其仿真与开发。

在 ESP32串口WiFi双天线 博文中，测试了使用 利用CH340C制作MicroPython ESP8266,ESP32的下载器-改进型 在 Thonny 下对于ESP32的简单引出的管脚完成 MicroPython 固件 的下载，并进行初步的程序开发。

设置转接板则是将开发ESP32变得更加的可靠。

1.设计ESP32转接电路板

（1）原理图设计

为了借助于面包板进行快速电路原型，设计模块转接板具有以下两组接口：

面包板的实验接口，PIN约为20；具有
电源
AD，IO，UART，SPI等接口
UART标准下载接口；6PIN，定义参见在 利用CH340C制作MicroPython ESP8266,ESP32的下载器-改进型 中的定义。

【I.建立元器件库】

根据 ESP32数据手册 建立ESP32-S的原理图AltumDesign原理库器件。

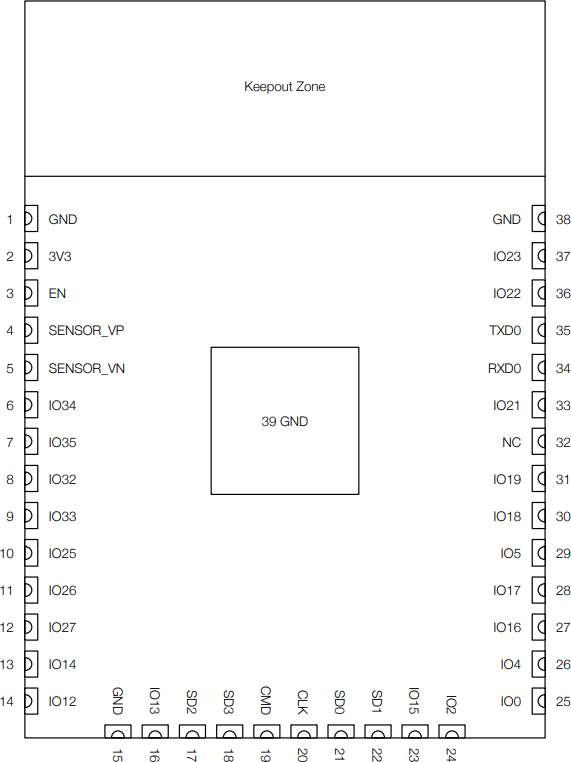

▲ ESP32-S 模块的管脚定义

^{▲ ESP32-S 模块的管脚定义}

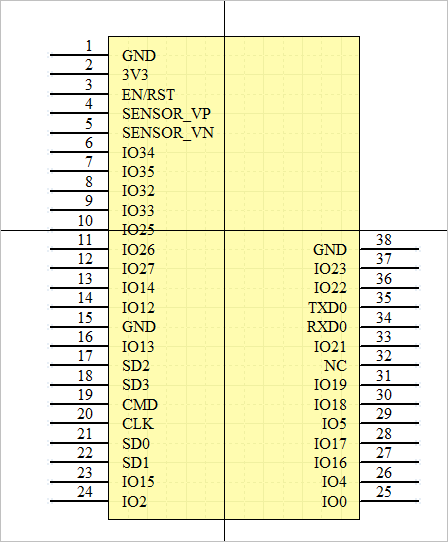

▲ ESP32-S AD库元器件

^{▲ ESP32-S AD库元器件}

【II.建立PCB库】

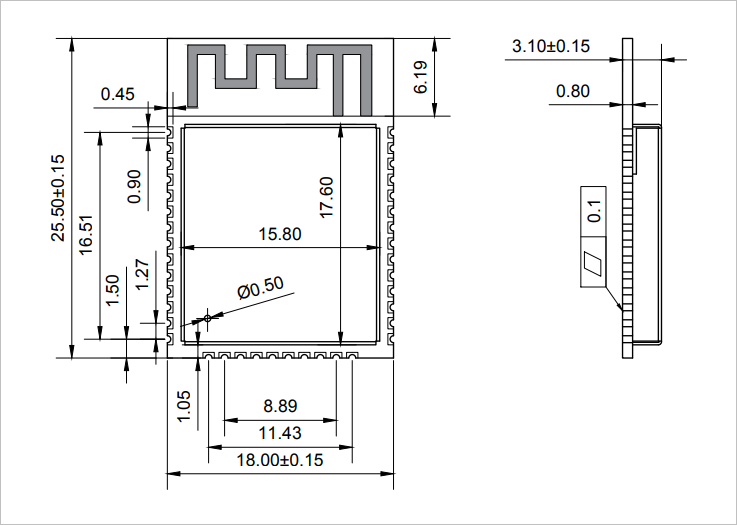

▲ ESP32-s模块的尺寸封装图

^{▲ ESP32-s模块的尺寸封装图}

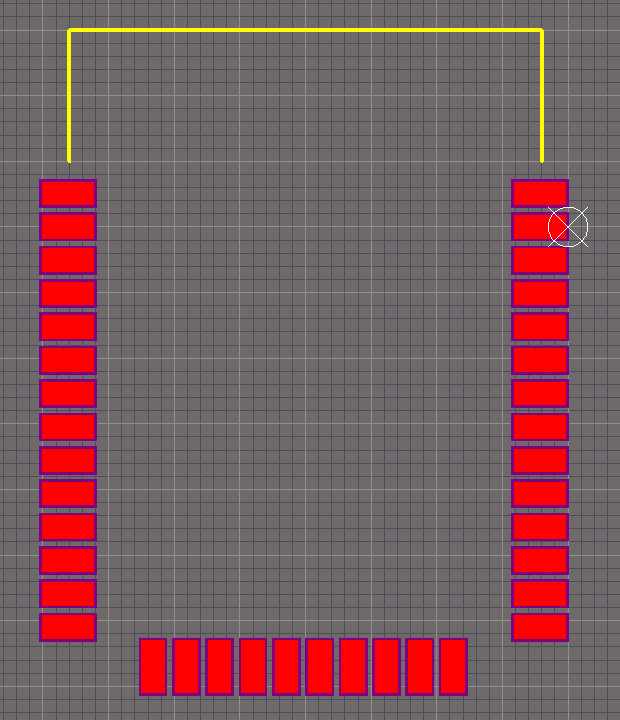

▲ 建立的ESP32 AltiumDesign PCB库文件

^{▲ 建立的ESP32 AltiumDesign PCB库文件}

【III.设计原理图】¹

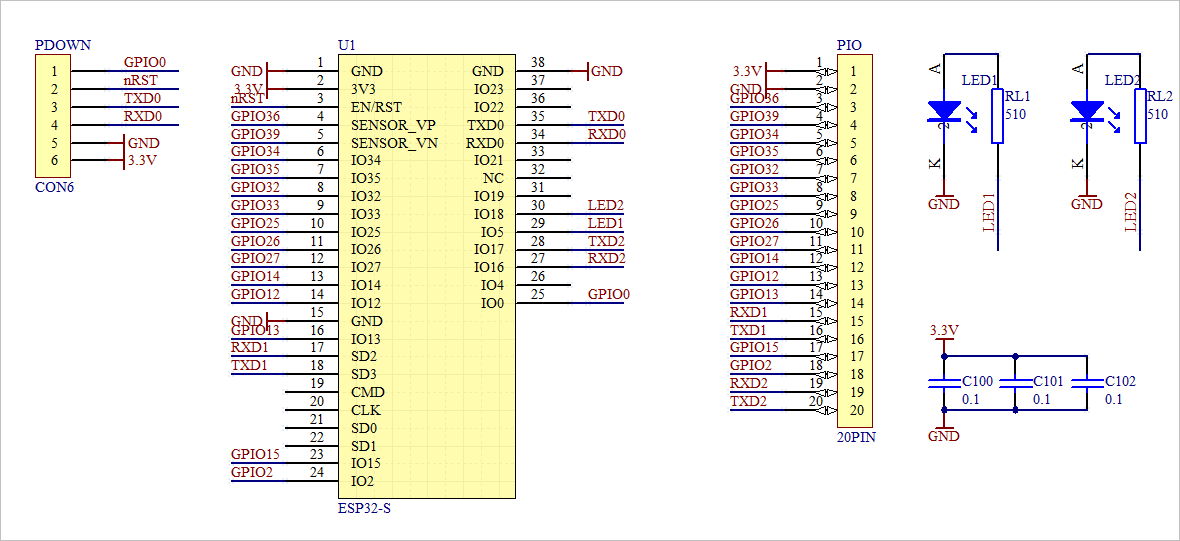

▲ ESP32S转接模块的原理图

^{▲ ESP32S转接模块的原理图}

板上的LED端口：

LED1:IO5
LED2:IO18

下面是根据 ESP32-WROOM-32U 数据手册给出测试模块外部20PIN引脚功能定义如下表格俗称：

【表1-1-1-3 外部引脚定义】

管脚	功能	ESP管脚	功能
PIN1	3.3V	2	电源 3.3V
PIN2	GND	1	接地
PIN3	GPIO36	4	ENSOR_VP，GPIO36, ADC1_CH0, RTC_GPIO0
PIN4	GPIO39	5	SENSOR_VN，GPIO39, ADC1_CH3, RTC_GPIO3
PIN5	GPIO34	6	GPIO34, ADC1_CH6, RTC_GPIO4
PIN6	GPIO35	7	GPIO35, ADC1_CH7, RTC_GPIO5
PIN7	GPIO32	8	GPIO32, XTAL_32K_P (32.768 kHz 晶振输入), ADC1_CH4, TOUCH9, RTC_GPIO9
PIN8	GPIO33	9	GPIO33, XTAL_32K_N (32.768 kHz 晶振输出), ADC1_CH5, TOUCH8, RTC_GPIO8
PIN9	GPIO25	10	GPIO25, DAC_1, ADC2_CH8, RTC_GPIO6, EMAC_RXD0
PIN10	GPIO26	11	GPIO26, DAC_2, ADC2_CH9, RTC_GPIO7, EMAC_RXD1
PIN11	GPIO27	12	GPIO27, ADC2_CH7, TOUCH7, RTC_GPIO17, EMAC_RX_DV
PIN12	GPIO14	13	GPIO14, ADC2_CH6, TOUCH6, RTC_GPIO16, MTMS, HSPICLK, HS2_CLK,SD_CLK, EMAC_TXD2
PIN13	GPIO12	14	GPIO12, ADC2_CH5, TOUCH5, RTC_GPIO15, MTDI, HSPIQ, HS2_DATA2,SD_DATA2, EMAC_TXD3
PIN14	GPIO13	16	GPIO13, ADC2_CH4, TOUCH4, RTC_GPIO14, MTCK, HSPID, HS2_DATA3,SD_DATA3, EMAC_RX_ER
PIN15	RXD1	17	GPIO9, SD_DATA2, SPIHD, HS1_DATA2, U1RXD
PIN16	TXD1	18	GPIO10, SD_DATA3, SPIWP, HS1_DATA3, U1TXD
PIN17	GPIO15	23	GPIO15, ADC2_CH3, TOUCH3, MTDO, HSPICS0, RTC_GPIO13, HS2_CMD,SD_CMD, EMAC_RXD3
PIN18	GPIO2	24	GPIO2, ADC2_CH2, TOUCH2, RTC_GPIO12, HSPIWP, HS2_DATA0, SD_DATA0
PIN19	RXD2	27	GPIO16, HS1_DATA4, U2RXD, EMAC_CLK_OUT
PIN20	TXD2	28	GPIO17, HS1_DATA5, U2TXD, EMAC_CLK_OUT_180

（2）设计PCB板

【I.设计的单面实验板】

为了适应 一分钟快速值班方法 ，设计了单面PCB布线。

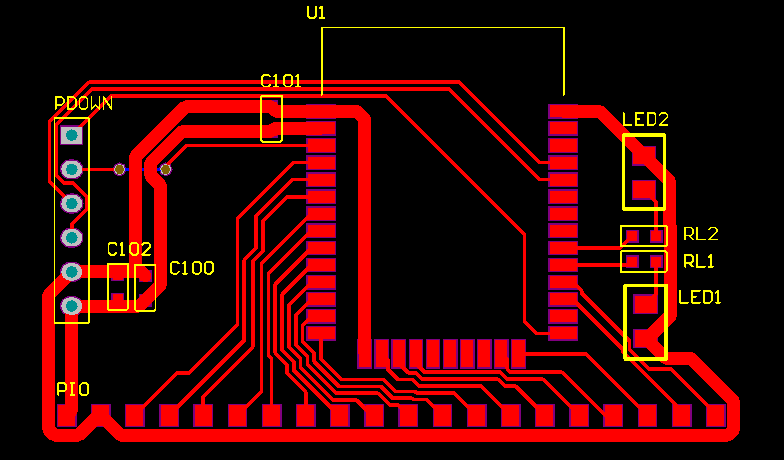

▲ 单片版快速制版PCB图

^{▲ 单片版快速制版PCB图}

【II.焊接后侧测试板】

将一分钟制版之后的 快速制版 PCB 经过焊接进行测试。

使用 利用CH340C制作MicroPython ESP8266,ESP32的下载器-改进型 通讯板，利用Thonny开发环境进行连通测试。

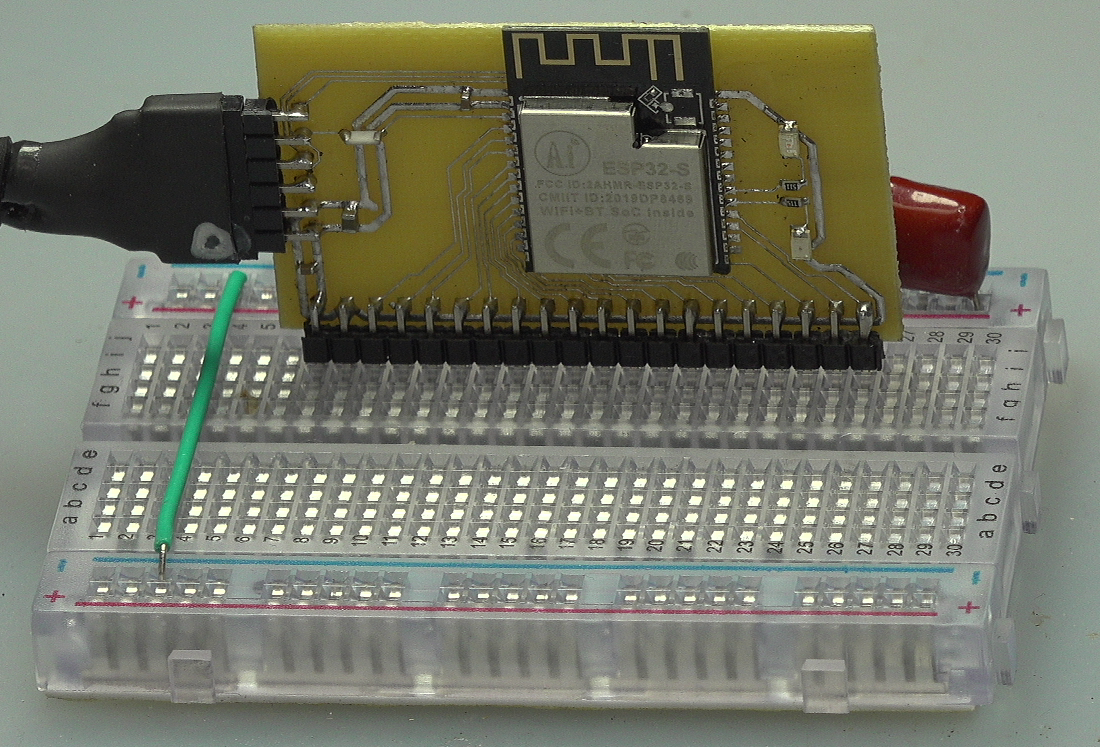

▲ 焊接之后测测试版

^{▲ 焊接之后测测试版}

2.初步测试ESP32-S转接板

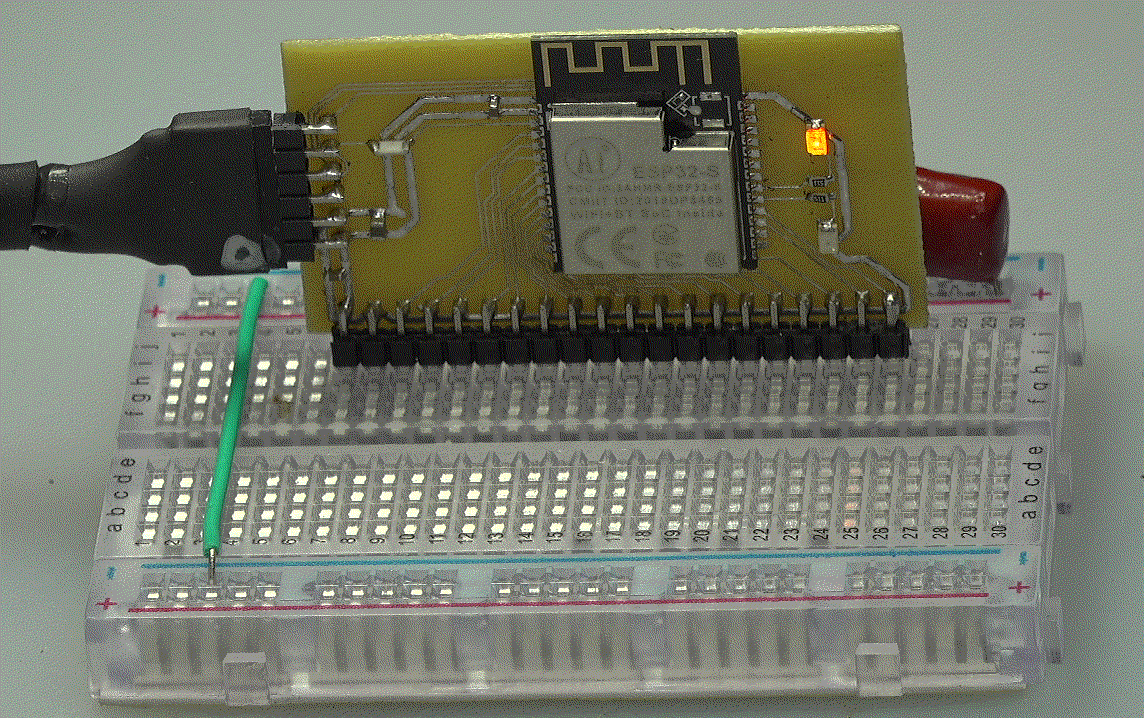

（1）测试板上LED

【I.程序代码】

from machine                import Pin,PWM
import time
led1 = Pin(5, Pin.OUT)
led2 = Pin(18, Pin.OUT)
while True:
    led1.on()
    led2.off()
    time.sleep_ms(250)
    led1.off()
    led2.on()
    time.sleep_ms(250)
