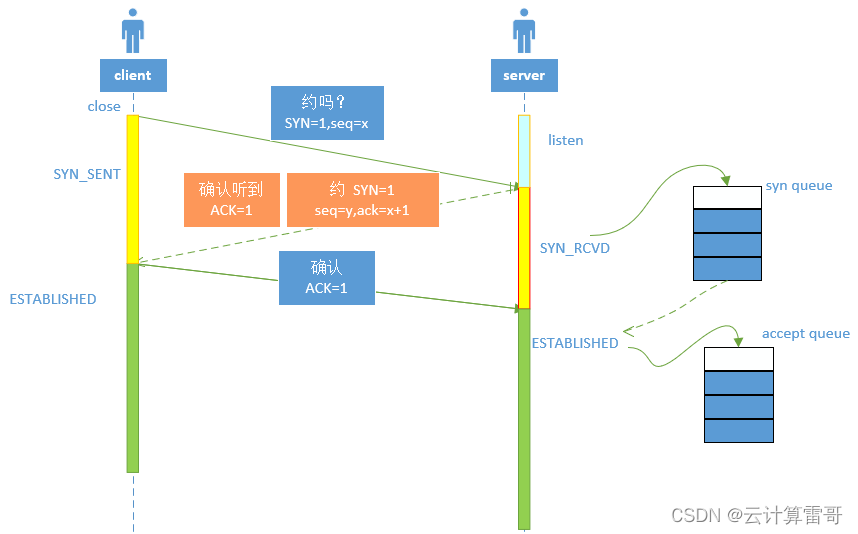

在 TCP 三次握手的时候,Linux 内核会维护两个队列,分别是:
- 半连接队列,也称 SYN 队列;
- 全连接队列,也称 accepet 队列;
服务端收到客户端发起的 SYN 请求后,内核会把该连接存储到半连接队列,并向客户端响应 SYN+ACK,接着客户端会返回 ACK,服务端收到第三次握手的 ACK 后,内核会把连接从半连接队列移除,然后创建新的完全的连接,并将其添加到 accept 队列,等待进程调用 accept 函数时把连接取出来。
半连接和全连接队列都有最大长度限制,当超出最大长度时,系统将无法创建新连接。
在服务端可以使用 ss
命令,来查看 TCP 全连接队列的情况:
# 先看看listen状态的连接
[root@cloudstudy linux-kernel]# ss -lnt
State Recv-Q Send-Q Local Address:Port Peer Address:Port
LISTEN 0 128 *:22 *:*
LISTEN 0 128 127.0.0.1:631 *:*
LISTEN 0 128 127.0.0.1:6010 *:*
LISTEN 0 128 :::111 :::*
LISTEN 0 128 :::80 :::*
LISTEN 0 128 :::22 :::*
LISTEN 0 128 ::1:631 :::*
LISTEN 0 128 ::1:6010 :::*
# 再看看其他状态的连接情况
[root@cloudstudy linux-kernel]# ss -nt
State Recv-Q Send-Q Local Address:Port Peer Address:Port
ESTAB 0 36 10.0.0.136:22 10.0.0.1:50904
为什么ss 加不加 -l 参数send-Q的指标不一样呢?
这是因为:加了-l参数显示的才是全连接队列的长度。换句话说,当状态是LISTEN时,Recv-Q 和Send-Q 分别代表:
-
Recv-Q 当前全连接队列的大小,也就是当前已完成三次握手并等待服务端
accept()
的 TCP 连接; -
Send-Q 当前全连接最大队列长度,上面的输出结果说明监听 22等端口的 TCP 服务,最大全连接长度为 128。
当状态不是LISTEN时:
- Recv-Q:已收到但未被应用进程读取的字节数;
- Send-Q:已发送但未收到确认的字节数;
实战全连接队列
客户端:centos7.9 10.0.0.11
服务端:centos7.9 10.0.0.62 nginx 端口80
测试工具:wrk
# 从客户端执行
# -t 6 表示启动6个测试线程
# -c 30000 表示3万个连接
# -d 60s 表示持续压测60s
wrk -t 6 -c 30000 -d 60s http://10.0.0.62
在服务端用ss命令查阅TCP全连接队列的情况:
# 服务端查阅tcp全连接队列的情况
[root@rs01 ~]# ss -lnt | grep 80
LISTEN 75 128 *:80 *:*
LISTEN 0 128 [::]:80 [::]:*
[root@rs02 ~]# ss -lnt | grep 80
LISTEN 129 128 *:80 *:*
LISTEN 0 128 [::]:80 [::]:*
我们共执行了两次 ss 命令,从上面的输出结果可以发现,当前 TCP 全连接队列达到了 129 个,超过了最大 TCP 全连接队列。
当超过了 TCP 最大全连接队列,服务端则会丢掉后续进来的 TCP 连接,丢掉的 TCP 连接的个数会被统计起来,我们可以使用 netstat -s 命令来查看:
[root@rs02 ~]# netstat -s | grep overflowed
241307 times the listen queue of a socket overflowed
上面看到的 241307times ,表示全连接队列溢出的次数,注意这个是累计值。可以隔几秒钟执行一次,如果这个数字一直在增加的话肯定全连接队列满了。
从上面的模拟结果,可以得知,当服务端并发处理大量请求时,如果 TCP 全连接队列过小,就容易溢出。发生 TCP 全连接队列溢出的时候,后续的请求就会被丢弃,这样就会出现服务端请求数量上不去的现象。
实际上,丢弃连接只是 Linux 的默认行为,我们还可以选择向客户端发送 RST 复位报文,告诉客户端连接已经建立失败。
[root@rs01 ~]# cat /proc/sys/net/ipv4/tcp_abort_on_overflow
0
tcp_abort_on_overflow 共有两个值分别是 0 和 1,其分别表示:
- 0 :如果全连接队列满了,那么 server 扔掉 client 发过来的 ack ;
- 1 :如果全连接队列满了,server 发送一个
reset
包给 client,表示废掉这个握手过程和这个连接;
如果要想知道客户端连接不上服务端,是不是服务端 TCP 全连接队列满的原因,那么可以把 tcp_abort_on_overflow 设置为 1,这时如果在客户端异常中可以看到很多 connection reset by peer
的错误,那么就可以证明是由于服务端 TCP 全连接队列溢出的问题。就像下面这样:
[root@cloudstudy jason]# git clone https://github.com/wg/wrk.git wrk
Cloning into 'wrk'...
fatal: unable to access 'https://github.com/wg/wrk.git/': TCP connection reset by peer
当然这种错误不是一定会遇到。日常工作中如果没有特殊需求,我们建议设置为0.
如何增大TCP全连接队列
当发现 TCP 全连接队列发生溢出的时候,我们就需要增大该队列的大小,以便可以应对客户端大量的请求。
TCP 全连接队列足最大值取决于 somaxconn 和 backlog 之间的最小值,也就是min(somaxconn, backlog),实际上内核代码就是这么实现的:
// net/socket.c
SYSCALL_DEFINE2(listen, int, fd, int, backlog)
{
......
// /proc/sys/net/core/somaxconn
somaxconn = sock_net(sock->sk)->core.sysctl_somaxconn;
// 取到全连接队列的大小:min(somaxconn, backlog)
if ((unsigned int)backlog > somaxconn)
backlog = somaxconn; //backlog和somaxconn取其中的最小值
......
}
somaxconn
是 Linux 内核的参数,默认值是 128,可以通过/proc/sys/net/core/somaxconn
来设置其值;backlog
是listen(int sockfd, int backlog)
函数中的 backlog 大小,Nginx 默认值是 511,可以通过修改nginx的配置文件设置其大小;
前面模拟测试中,我的测试环境:
- somaxconn 是默认值 128;
- Nginx 的 backlog 是默认值 511
所以测试环境的 TCP 全连接队列最大值为 min(128, 511),也就是 128.
现在我们重新压测,把 TCP 全连接队列搞大,把 somaxconn
设置成 5000:
[root@rs01 ~]# echo 5000 > /proc/sys/net/core/somaxconn
接着把 Nginx 的 backlog 也同样设置成 5000:
# /etc/nginx/nginx.conf
server {
listen 80 default backlog=5000;
listen [::]:80;
......
# 重启nginx后查看:
[root@rs01 ~]# systemctl restart nginx
[root@rs01 ~]# ss -lnt | grep 80
LISTEN 0 5000 *:80 *:*
LISTEN 0 511 [::]:80 [::]:*
从执行结果,可以发现 TCP 全连接最大值为 5000。
再次压测:
wrk -t 6 -c 30000 -d 60s http://10.0.0.62
服务端执行 ss
命令,查看 TCP 全连接队列使用情况:
[root@rs01 ~]# ss -lnt | grep 80
LISTEN 204 5000 *:80 *:*
LISTEN 0 511 [::]:80 [::]:*
从上面的执行结果,可以发现全连接队列使用增长的很快,但是一直都没有超过最大值,所以就不会溢出:
[root@rs01 ~]# netstat -s | grep overflowed
181404 times the listen queue of a socket overflowed
# 181404是没调整之前的丢弃情况,现在看只要数据没有变化就说明队列没有继续溢出。
说明 TCP 全连接队列最大值从 128 增大到 5000 后,服务端抗住了 3 万连接并发请求,也没有发生全连接队列溢出的现象了。
**总结:**如果持续不断地有连接因为 TCP 全连接队列溢出被丢弃,就应该调大 backlog 以及 somaxconn 参数。
实战半连接队列
继续使用上面的环境:
客户端:centos7.9 10.0.0.11
服务端:centos7.9 10.0.0.62 hostname:rs01
nginx 端口80
工具:hping3
TCP 半连接队列的长度,不能像全连接队列那样可以用 ss 命令查看。我们只能根据半连接的特点,通过处于SYN_RECV状态的TCP连接来查看:
[root@rs01 ~]# ss -antp | grep SYN-RECV | wc -l
0
模拟半连接状态,那就是客户端一直发送tcp syn包,但是不回复第三次握手的ACK。那服务端就会有大量的SYN_RECV状态的连接。这就是所谓的SYN泛洪攻击、DDos攻击。
# 先关闭tcp_syncookies
[root@rs01 ~]# echo 0 > /proc/sys/net/ipv4/tcp_syncookies
# 客户端发起SYN泛洪攻击
# -S 表示采用SYN半连接方法
# -p 指定攻击的端口号
# --flood 泛洪攻击,尽可能快的发送数据包
[root@cloudstudy ~]# hping3 -S -p 80 --flood 10.0.0.62
# 到服务端去查看
[root@rs01 ~]# ss -antp | grep SYN-RECV | wc -l
2
我这返回的结果是2,如果你返回的结果是一个比较大的值,比如256,并且通过如下命令看到累计值在增加:
[root@rs01 ~]# netstat -s | grep "SYNs to LISTEN"
185752 SYNs to LISTEN sockets dropped
如果上面返回的累计值在不断增加,就说明半连接队列已经满了。
如何增大半连接队列
内核对于半连接队列的限制是有三个逻辑的:
- 半连接队列满了且没有开启tcp_syncookies,丢弃
- 全连接队列满了,且有多个(大于1个)连接没有重传syn+ack,则丢弃
- 如果没有开启tcp_syncookies,并且max_syn_backlog减去半连接队列的长度小于某个值(sysctl_max_syn_backlog >> 2)时,则丢弃
实际上半连接队列最大值不是单单由 max_syn_backlog 决定,还跟 somaxconn 和 backlog 有关系。
实际调整半连接队列长度的时候,除了前面提到的需要增大全连接队列的值以外,还需要调整:
echo 5000 > /proc/sys/net/ipv4/tcp_max_syn_backlog 半连接连接队列大小,建议调整为1024及以上(默认128)
echo 5000 > /proc/sys/net/core/somaxconn
# backlog的调整需要在web服务的配置文件中调整。
其他应对SYN泛洪攻击的方法
除了调大半连接队列,还可以通过其他方式来防止SYN泛洪攻击。
方式1:开启tcp_syncookies功能(其实3.X内核是默认开启的。)
开启 tcp_syncookies 功能的方式也很简单,修改 Linux 内核参数:
[root@rs01 ~]# echo 1 > /proc/sys/net/ipv4/tcp_syncookies
方式2:减少SYN+ACK重传次数
当服务端受到 SYN 攻击时,就会有大量处于 SYN_REVC 状态的 TCP 连接,处于这个状态的 TCP 会重传 SYN+ACK (因为服务端迟迟收不到客户端的第三次ack),当重传超过次数达到上限后,就会断开连接。
那么针对 SYN 攻击的场景,我们可以减少 SYN+ACK 的重传次数,以加快处于 SYN_REVC 状态的 TCP 连接断开。
# 默认SYN+ACK 的重传次数为5次
[root@rs01 ~]# cat /proc/sys/net/ipv4/tcp_synack_retries
5
# 我们把它改为1次
[root@rs01 ~]# echo 1 > /proc/sys/net/ipv4/tcp_synack_retries
