小型校园网的设计与组建

1. 实验说明

某大学分为总校和分校，为该校设计校园网，总校有一个局域网共20台计算机，分校由VLAN划分为两个局域网，分别有10台计算机。该校被分配了一个C类网段210.100.10.0，总校和分校各有一台路由器及一台交换机。请进行网络设计，将总校和分校各个局域网连接起来。
根据要求，设计IP地址分配表，设计网络结构，画出网络拓扑图。
根据设计搭建网络结构。
配置网络设备，完成网络调试。
提示：1）使用IP子网掩码的原理设计IP地址分配表。
2）用到的设备为两台路由器，以及两台交换机。

2. 设计思路

总校局域网20台计算机，分校2个局域网各有10台计算机，若要满足要求，则至少需要5位主机位，即大小为25=32台主机的局域网。由于是C类网段，最后8计算机ID5位用作主机号，还有3位可以用作子网号，即可以划分23-2=6个子网（000和111不可做为子网号），因此子网掩码为255.255.255.224（1111 1111.1111 1111.1111 1111.1110 0000）而总校、分校各个局域网只需从6个子网中任选其一并且不重复即可。

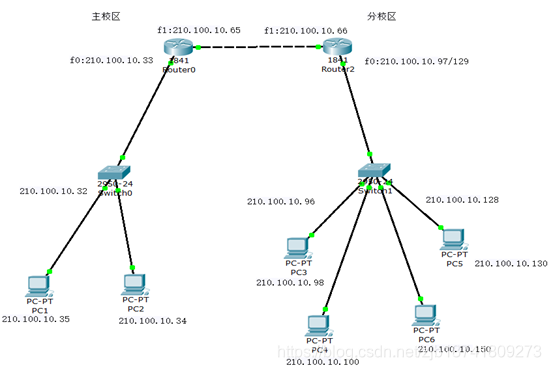

物理拓扑图：
在这里插入图片描述
