行曝光时间和帧率

很多人问我曝光时间和帧率的具体关系。虽然他们都知道曝光时间过高会影响帧率。但不知道怎么量化。

之前看有人发表了各种各样的文章，但是我发现他们的文章估计他们自己都不太明白吧。因为涉及到了两种方式。我只遇到过一种方式。

line曝光：过程包括 exposure时间+readout时间。

line曝光模式有两种：非重叠模式和重叠模式。

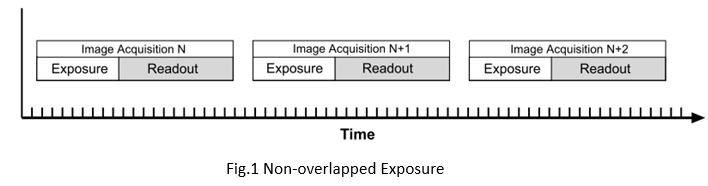

    fig.1可以看出非重叠模式是等此行曝光+readout全部做完之后再进行下一行。

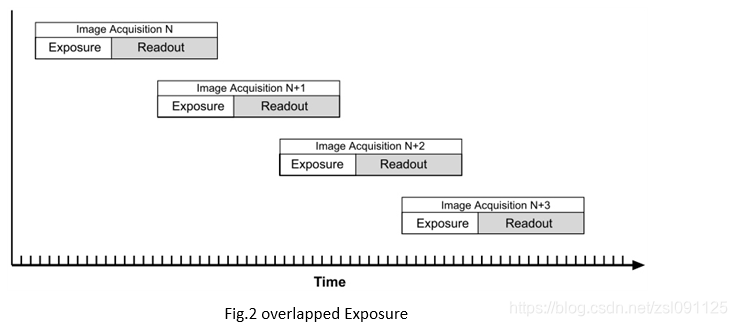

    fig.2是此行readout的时候，下一行已经开始曝光。时序上有重叠。这样的好处很明显节省时间。



那我们看帧率和曝光时间的关系，无论是重叠与非重叠模式都适用。因为readout时间是非重叠的。

pixel时钟为27.1605ns.

行readout时间1920*27.1605=52.14816us.

帧读出时间为1252*52.14816=65.29ms

<
