配置BGP的基本功能示例

组网需求

如图1所示，需要在所有Router间运行BGP协议，RouterA、RouterB之间建立EBGP连接，RouterB、RouterC和RouterD之间建立IBGP全连接。

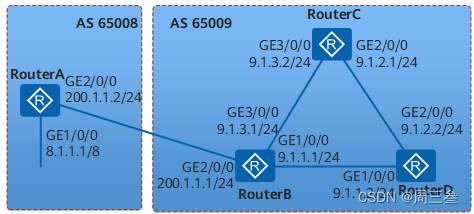

图1 配置BGP基本组网图

配置思路

采用如下的思路配置BGP的基本功能：

  1. 在RouterB、RouterC和RouterD间配置IBGP连接。
  2. 在RouterA和RouterB之间配置EBGP连接。

操作步骤

  1. 配置各接口的IP地址

    # 配置RouterA。

    <Huawei> system-view
    [Huawei] sysname RouterA
    [RouterA] interface gigabitethernet 1/0/0
    [RouterA-GigabitEthernet1/0/0] ip address 8.1.1.1 8
    [RouterA-GigabitEthernet1/0/0] quit

    其他路由器各接口的IP地址与此配置一致（略）。

  2. 配置IBGP连接

    # 配置RouterB。

    [RouterB] bgp 65009
    [RouterB-bgp] router-id 2.2.2.2
    [RouterB-bgp] peer 9.1.1.2 as-number 65009
    [RouterB-bgp] peer 9.1.3.2 as-number 65009

    # 配置RouterC。

    [RouterC] bgp 65009
    [RouterC-bgp] router-id 3.3.3.3
    [RouterC-bgp] peer 9.1.3.1 as-number 65009
    [RouterC-bgp] peer 9.1.2.2 as-number 65009
    [RouterC-bgp] quit

    # 配置RouterD。

    [RouterD] bgp 65009
    [RouterD-bgp] router-id 4.4.4.4
    [RouterD-bgp] peer 9.1.1.1 as-number 65009
    [RouterD-bgp] peer 9.1.2.1 as-number 65009
    [RouterD-bgp] quit

  3. 配置EBGP连接

    # 配置RouterA。

    [RouterA] bgp 65008
    [RouterA-bgp] router-id 1.1.1.1
    [RouterA-bgp] peer 200.1.1.1 as-number 65009

    # 配置RouterB。

    [RouterB-bgp] peer 200.1.1.2 as-number 65008

    # 查看BGP对等体的连接状态。

    [RouterB-bgp] display bgp peer
     BGP local router ID : 2.2.2.2
     Local AS number : 65009
     Total number of peers : 3                 Peers in established state : 3
      Peer          V    AS  MsgRcvd  MsgSent  OutQ  Up/Down         State PrefRcv
      9.1.1.2       4 65009       49       62     0 00:44:58 Established       0
      9.1.3.2       4 65009       56       56     0 00:40:54 Established       0
      200.1.1.2     4 65008       49       65     0 00:44:03 Established       1

    可以看出，RouterB到其他路由器的BGP连接均已建立。

  4. 配置RouterA发布路由8.0.0.0/8

    # 配置RouterA发布路由。

    [RouterA-bgp] ipv4-family unicast
    [RouterA-bgp-af-ipv4] network 8.0.0.0 255.0.0.0
    [RouterA-bgp-af-ipv4] quit

    # 查看RouterA路由表信息。

    [RouterA-bgp] display bgp routing-table
     BGP Local router ID is 1.1.1.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 1
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>   8.0.0.0        0.0.0.0            0                     0      i

    # 查看RouterB的路由表。

    [RouterB-bgp] display bgp routing-table
     BGP Local router ID is 2.2.2.2
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 1
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>   8.0.0.0        200.1.1.2          0                     0      65008i

    # 查看RouterC的路由表。

    [RouterC] display bgp routing-table
     BGP Local router ID is 3.3.3.3
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 1
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

   i  8.0.0.0        200.1.1.2          0          100        0      65008i

    从路由表可以看出，RouterC虽然学到了AS65008中的8.0.0.0的路由，但因为下一跳200.1.1.2不可达，所以不是有效路由。

  5. 配置BGP引入直连路由

    # 配置RouterB。

    [RouterB-bgp] ipv4-family unicast
    [RouterB-bgp-af-ipv4] import-route direct

    # 查看RouterA的BGP路由表。

    [RouterA-bgp] display bgp routing-table
     BGP Local router ID is 1.1.1.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 4
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>   8.0.0.0            0.0.0.0         0                     0      i
 *>   9.1.1.0/24         200.1.1.1       0                     0      65009?
 *>   9.1.3.0/24         200.1.1.1       0                     0      65009?
      200.1.1.0          200.1.1.1       0                     0      65009?

    # 查看RouterC的路由表。

    [RouterC] display bgp routing-table
     BGP Local router ID is 3.3.3.3
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 4
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  8.0.0.0          200.1.1.2       0          100        0      65008i
 *>i  9.1.1.0/24         9.1.3.1         0          100        0      ?
   i  9.1.3.0/24         9.1.3.1         0          100        0      ?
 *>i  200.1.1.0          9.1.3.1         0          100        0      ?

    可以看出，到8.0.0.0的路由变为有效路由，下一跳为RouterA的地址。

    # 使用Ping进行验证。

    [RouterC] ping 8.1.1.1
      PING 8.1.1.1: 56  data bytes, press CTRL_C to break
        Reply from 8.1.1.1: bytes=56 Sequence=1 ttl=254 time=31 ms
        Reply from 8.1.1.1: bytes=56 Sequence=2 ttl=254 time=47 ms
        Reply from 8.1.1.1: bytes=56 Sequence=3 ttl=254 time=31 ms
        Reply from 8.1.1.1: bytes=56 Sequence=4 ttl=254 time=16 ms
        Reply from 8.1.1.1: bytes=56 Sequence=5 ttl=254 time=31 ms
      --- 8.1.1.1 ping statistics ---
        5 packet(s) transmitted
        5 packet(s) received
        0.00% packet loss
        round-trip min/avg/max = 16/31/47 ms

配置文件

  • RouterA的配置文件

    #
     sysname RouterA
    #
    interface GigabitEthernet1/0/0
     ip address 8.1.1.1 255.0.0.0
    #
    interface GigabitEthernet2/0/0
     ip address 200.1.1.2 255.255.255.0
    #
    bgp 65008
     router-id 1.1.1.1
     peer 200.1.1.1 as-number 65009
     #
     ipv4-family unicast
      undo synchronization
      network 8.0.0.0
      peer 200.1.1.1 enable
    #
    return

  • RouterB的配置文件

    #
     sysname RouterB
    #
    interface GigabitEthernet1/0/0
     ip address 9.1.1.1 255.255.255.0
    #
    interface GigabitEthernet2/0/0
     ip address 200.1.1.1 255.255.255.0
    #
    interface GigabitEthernet3/0/0
     ip address 9.1.3.1 255.255.255.0
    #
    bgp 65009
     router-id 2.2.2.2
     peer 9.1.1.2 as-number 65009
     peer 9.1.3.2 as-number 65009
     peer 200.1.1.2 as-number 65008
     #
     ipv4-family unicast
      undo synchronization
      import-route direct
      peer 9.1.1.2 enable
      peer 9.1.3.2 enable
      peer 200.1.1.2 enable
    #
    return

  • RouterC的配置文件

    #
     sysname RouterC
    #
    interface GigabitEthernet2/0/0
     ip address 9.1.2.1 255.255.255.0
    #
    interface GigabitEthernet3/0/0
     ip address 9.1.3.2 255.255.255.0
    #
    bgp 65009
     router-id 3.3.3.3
     peer 9.1.2.2 as-number 65009
     peer 9.1.3.1 as-number 65009
     #
     ipv4-family unicast
      undo synchronization
      peer 9.1.2.2 enable
      peer 9.1.3.1 enable
    #
    return

  • RouterD的配置文件

    #
     sysname RouterD
    #
    interface GigabitEthernet1/0/0
     ip address 9.1.1.2 255.255.255.0
    #
    interface GigabitEthernet2/0/0
     ip address 9.1.2.2 255.255.255.0
    #
    bgp 65009
     router-id 4.4.4.4
     peer 9.1.1.1 as-number 65009
     peer 9.1.2.1 as-number 65009
     #
     ipv4-family unicast
      undo synchronization
      peer 9.1.1.1 enable
      peer 9.1.2.1 enable
    #
    return
